參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 45°固定式安裝座，可安裝?0.5英寸、1英寸或2英寸的圓形光學元件；

? 兼容Oeabt多系列的光學調整架；

? 采用2個或2個以上的反射鏡座能快捷實現光路抬升的搭建；

? 具有互成90°的2個通孔，既可透射也可以反射光束，非常適合分束應用；

這種45°安裝座非常適合在光學裝置中以45°角固定反射鏡或分束鏡。具有2處互成90°的通孔，不僅適合需要反射光束的應用，還適合需要使用分束鏡作半返半透的應用。

型號	SM1-1T	SM2-2T
規格	?34.0*32.0mm	?68*60.0mm
鏡片安裝	?1英寸	?2英寸
光束通孔	?26.0mm，?18.9mm	?53.4mm，?38.0mm
重量	20.0g	163.6g

型號	SM05-FS	SM1-FS
規格	?34.0*32.0mm	?34.0*32.0mm
鏡片安裝	?0.5英寸	?1英寸
光束通孔	?14.1mm，?4.6mm	?26.0mm，?10.8mm
螺紋類型	M4	M4
重量	11.4g	74.1g

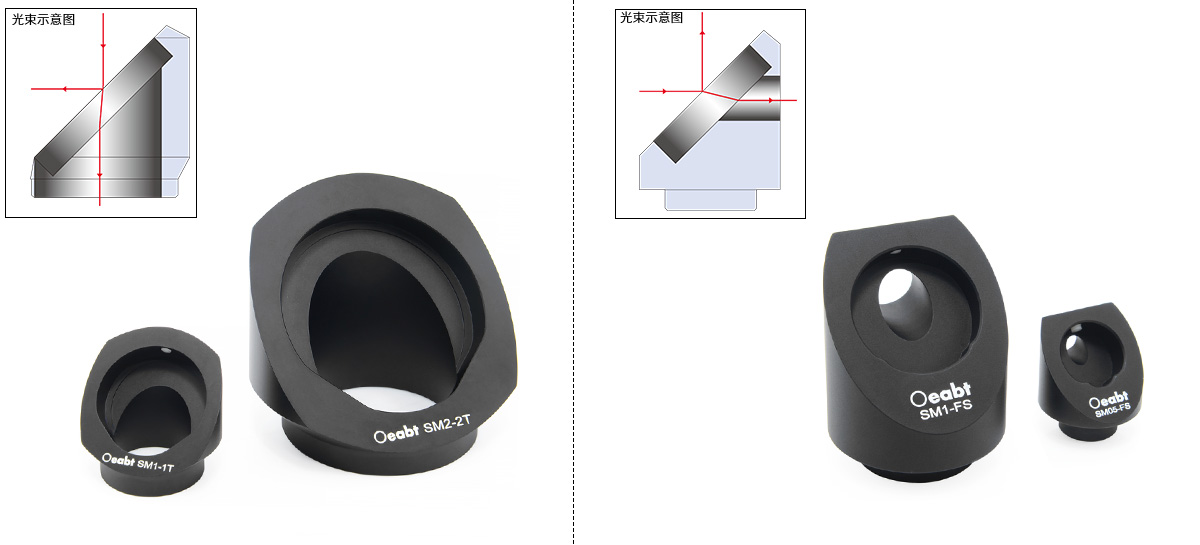

示意圖

通用參數

（1）這種45°安裝座非常適合在光學裝置中以45°角固定反射鏡或分束鏡。具有2處互成90°的通孔，不僅適合需要反射光束的應用，還適合需要使用分束鏡作半返半透的應用。光學元件通過頂部尼龍頂絲固定，可安裝最薄為3mm的光學元件，利用2mm六角扳手?jǐn)Q緊。

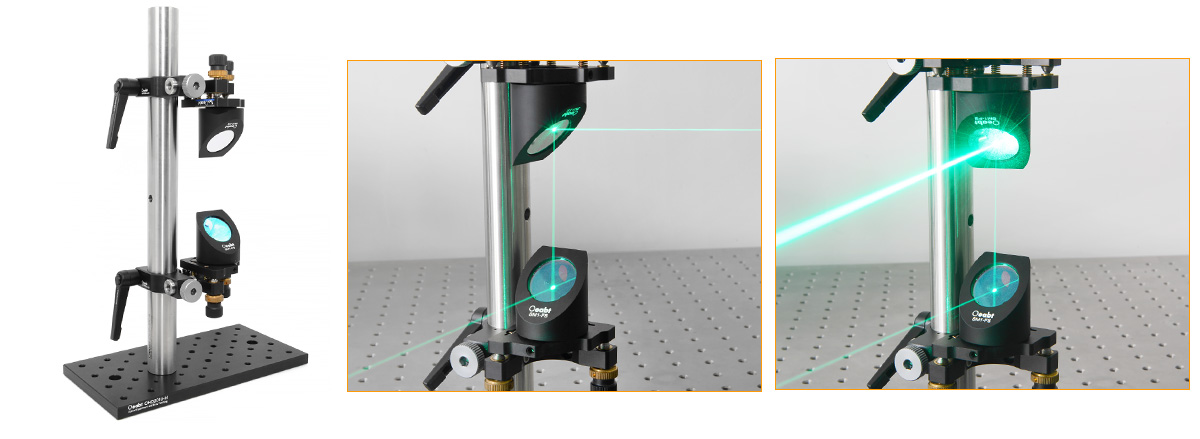

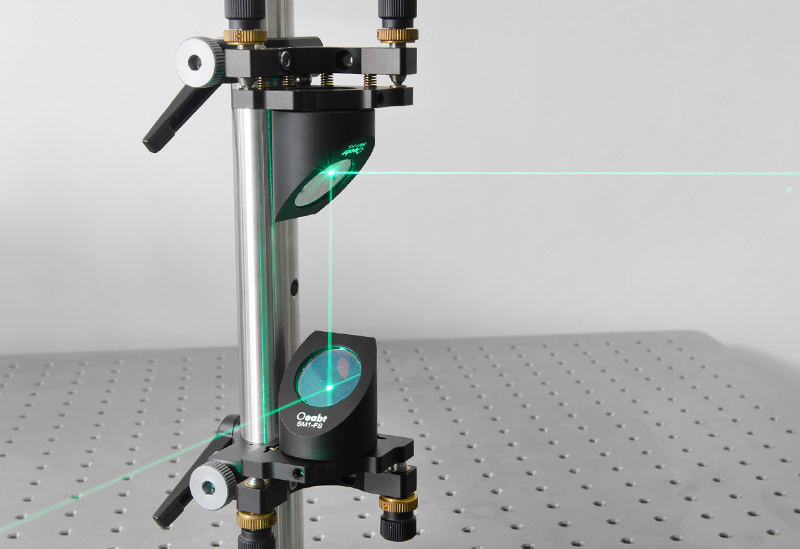

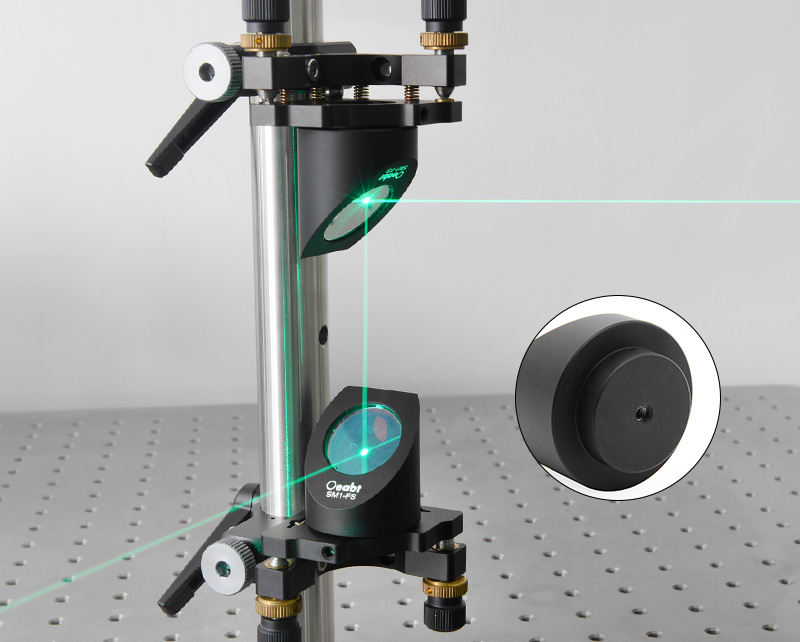

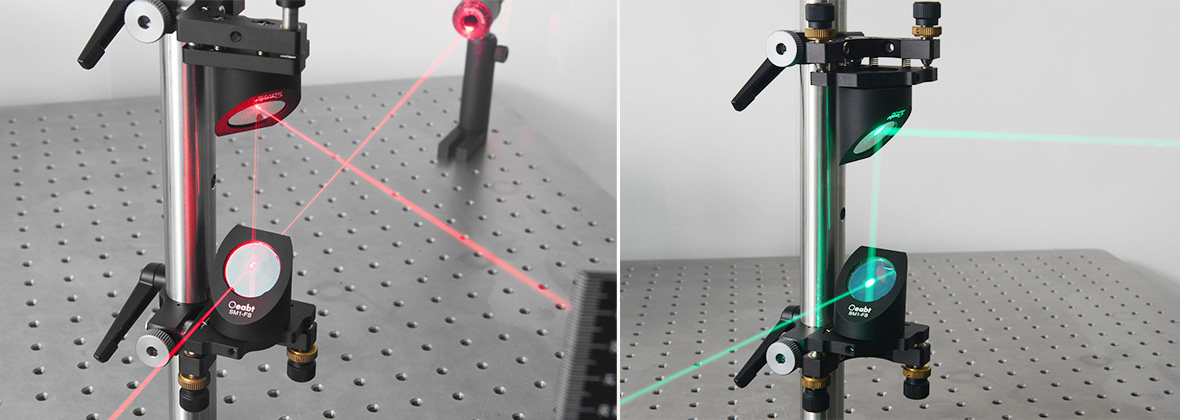

（2）該系列安裝座可以固定在平滑孔款的?0.5英寸、?1英寸或?2英寸的光學調整架中，允許在標準調整架上使用不同類型的光學器件。例如采用兩個或兩個以上的45°反射鏡安裝座搭配調整架應用，實現光路抬升的快速搭建。

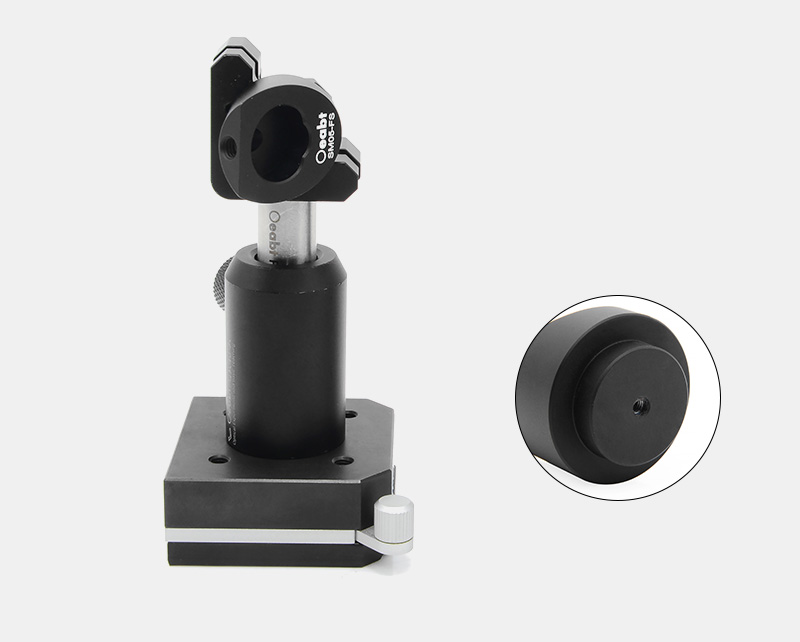

（3）SM05-FS和SM1-FS安裝座不僅可以安裝到光學調整架里，而且還具有允許固定接桿安裝的螺紋底座，底部具有M4螺孔。以這種設計，它們可被用于將光束從水平軌跡引導到垂直軌跡，甚至是任意光束傾斜角度。

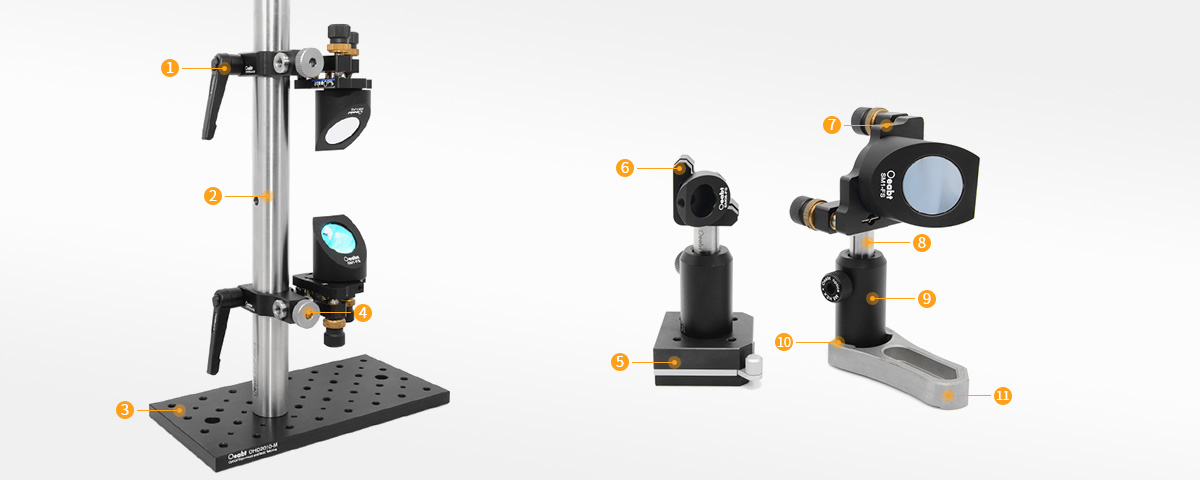

? M5/M6系列快拆手柄點擊購買 >

? CFJP-S系列 ?25mm不銹鋼支桿點擊購買 >

? CFP25-A12 直角夾具點擊購買 >

? MBS-45C 磁力底座點擊購買 >

? MS-A12 ?1/2英寸光學調整架點擊購買 >

? MK100-A 標準二軸可調鏡架點擊購買 >

? PCA-S系列 ?12mm不銹鋼接桿點擊購買 >

??PCA31-S 接桿底盤點擊購買 >

? M-BASE-C 叉式壓板點擊購買 >

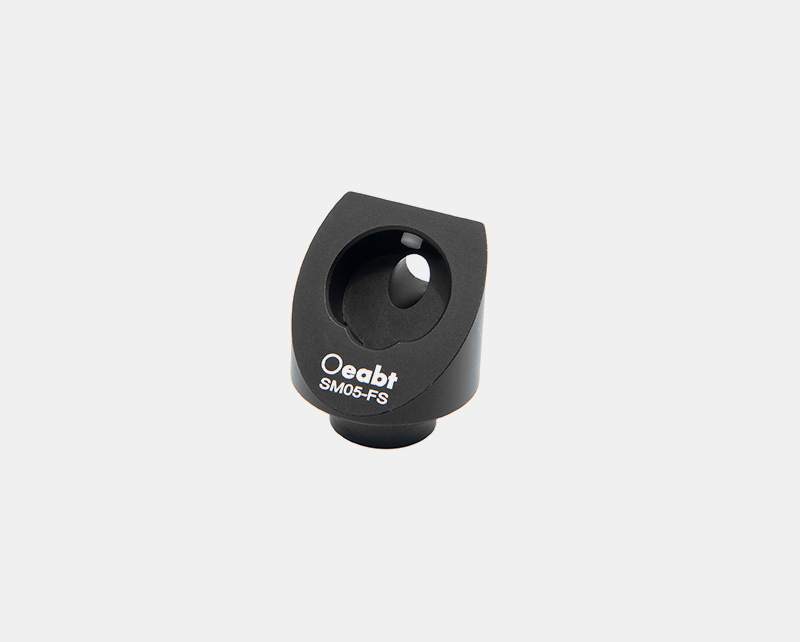

SM05-FS 45°反射鏡安裝座

? 45°固定式安裝座，可安裝?0.5英寸的圓形光學元件；

? 兼容MS-A12 ?1/2英寸光學調整架；

? 采用2個或2個以上的反射鏡座能快捷實現光路抬升的搭建；

? 具有互成90°的2個通孔，既可透射也可以反射光束，非常適合分束應用；

? 底部具有M4螺孔，允許固定接桿安裝；

45°安裝座非常適合在光學裝置中以45°角固定反射鏡或分束鏡。SM05-FS具有2處互成90°的通孔，分別為?14.1mm和?4.6mm。可以固定在MS-A12 ?1/2英寸光學調整架中，而且還具有允許固定接桿安裝的螺紋底座，底部具有M4螺孔。

型號

規格

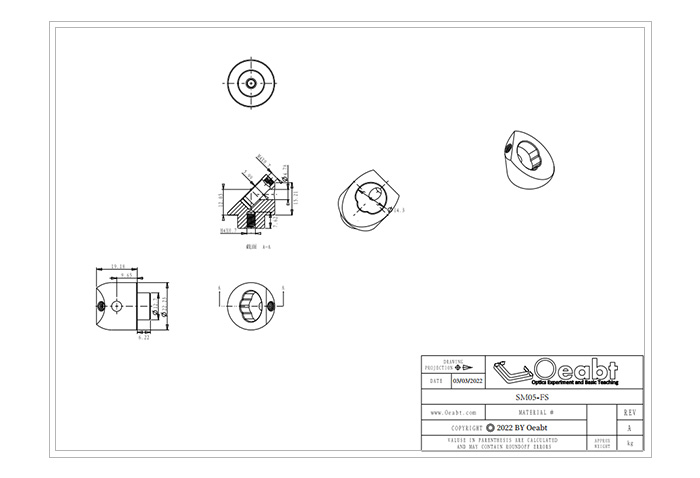

工程圖

對比

單價

發貨日期

購物車

型號： SM05-FS

規格：安裝?0.5英寸鏡片

工程圖：點擊下載

對比：

單價：￥110

發貨日期：當天

購物車：

SM05-FS 45°反射鏡安裝座

規格

?22.2*19.2mm
安裝孔直徑

安裝?0.5英寸鏡片
材質

7075鋁合金
重量

11.4g
螺紋類型

M4
產品描述

光束通孔:?14.1mm,?4.6mm

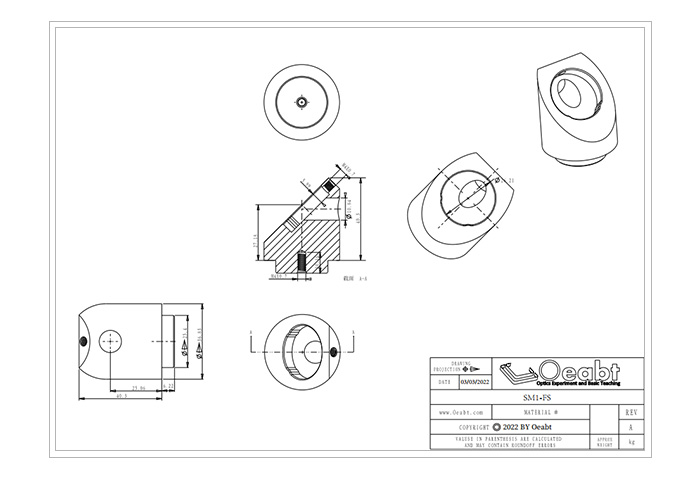

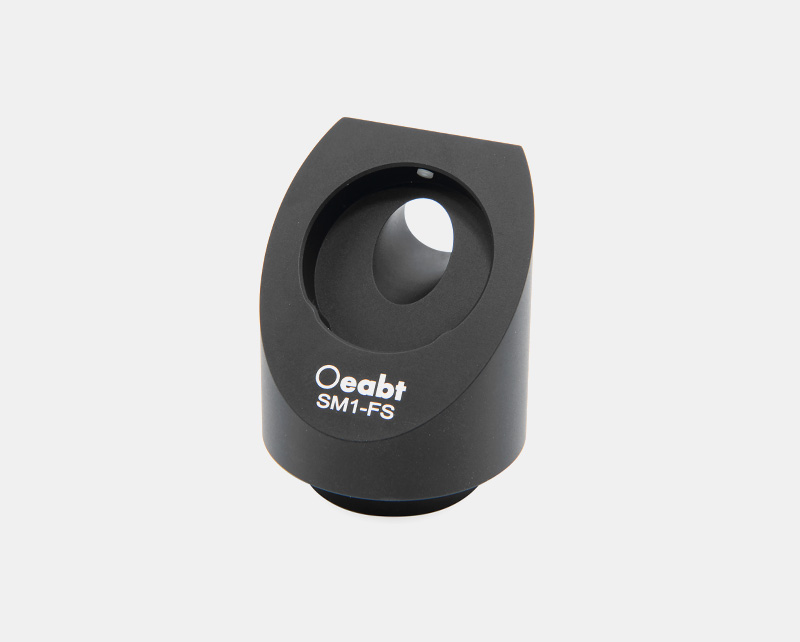

SM1-FS 45°反射鏡安裝座

? 45°固定式安裝座，可安裝?1英寸的圓形光學元件；

? 兼容?1英寸光學調整架；

? 采用2個或2個以上的反射鏡座能快捷實現光路抬升的搭建；

? 具有互成90°的2個通孔，既可透射也可以反射光束，非常適合分束應用；

? 底部具有M4螺孔，允許固定接桿安裝；

45°安裝座非常適合在光學裝置中以45°角固定反射鏡或分束鏡。SM1-FS具有2處互成90°的通孔，分別為?26.0mm和?10.8mm。可以固定在?1英寸光學調整架中，例如采用兩個或兩個以上的45°反射鏡安裝座搭配調整架應用，實現光路抬升的快速搭建。而且還具有允許固定接桿安裝的螺紋底座，底部具有M4螺孔。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： SM1-FS

規格：安裝?1英寸鏡片

工程圖：點擊下載

對比：

單價：￥172

發貨日期：當天

購物車：

SM1-FS 45°反射鏡安裝座

規格

?34.0*32.0mm
安裝孔直徑

安裝?1英寸鏡片
材質

7075鋁合金
重量

74.1g
螺紋類型

M4
產品描述

光束通孔:?26.0mm,?10.8mm

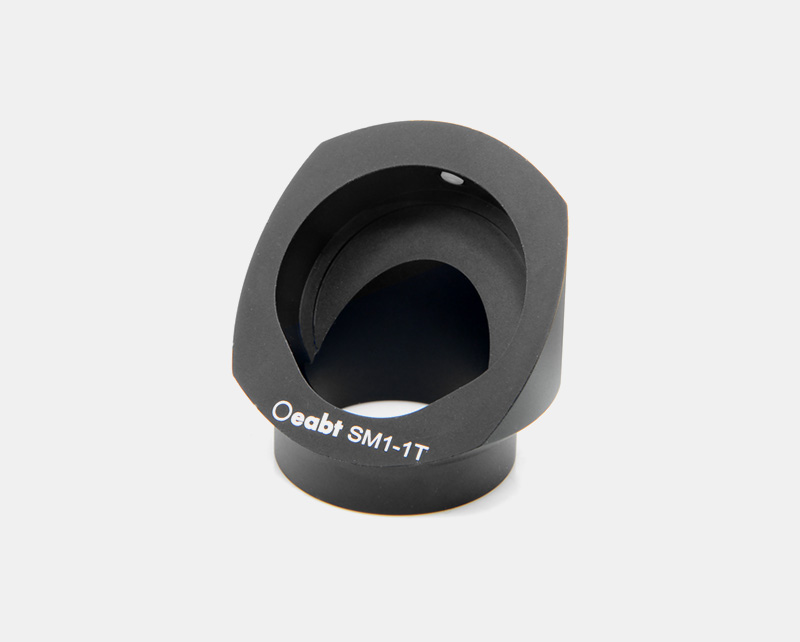

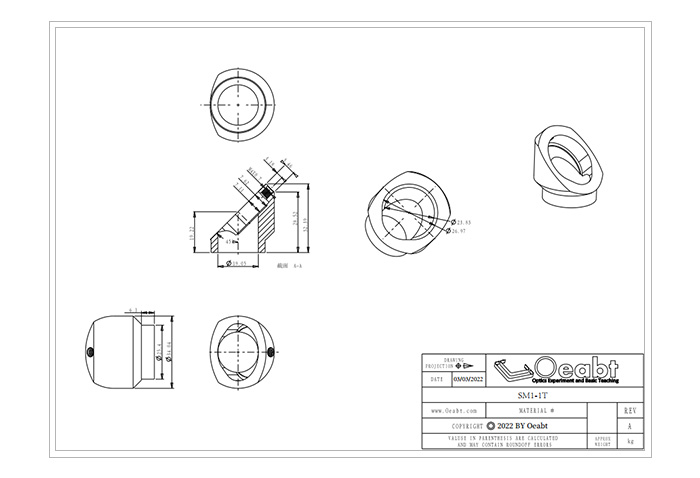

SM1-1T 45°反射鏡安裝座

? 45°固定式安裝座，可安裝?1英寸的圓形光學元件；

? 兼容?1英寸光學調整架；

? 采用2個或2個以上的反射鏡座能快捷實現光路抬升的搭建；

? 具有互成90°的2個通孔，既可透射也可以反射光束，非常適合分束應用；

45°安裝座非常適合在光學裝置中以45°角固定反射鏡或分束鏡。SM1-1T具有2處互成90°的通孔，分別為?26.0mm和?18.9mm。可以固定在?1英寸光學調整架中，例如采用兩個或兩個以上的45°反射鏡安裝座搭配調整架應用，實現光路抬升的快速搭建

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： SM1-1T

規格：安裝?1英寸鏡片

工程圖：點擊下載

對比：

單價：￥172

發貨日期：當天

購物車：

SM1-1T 45°反射鏡安裝座

規格

?34.0*32.0mm
安裝孔直徑

安裝?1英寸鏡片
材質

7075鋁合金
重量

20.0g
螺紋類型

/
產品描述

光束通孔:?26.0mm,?18.9mm

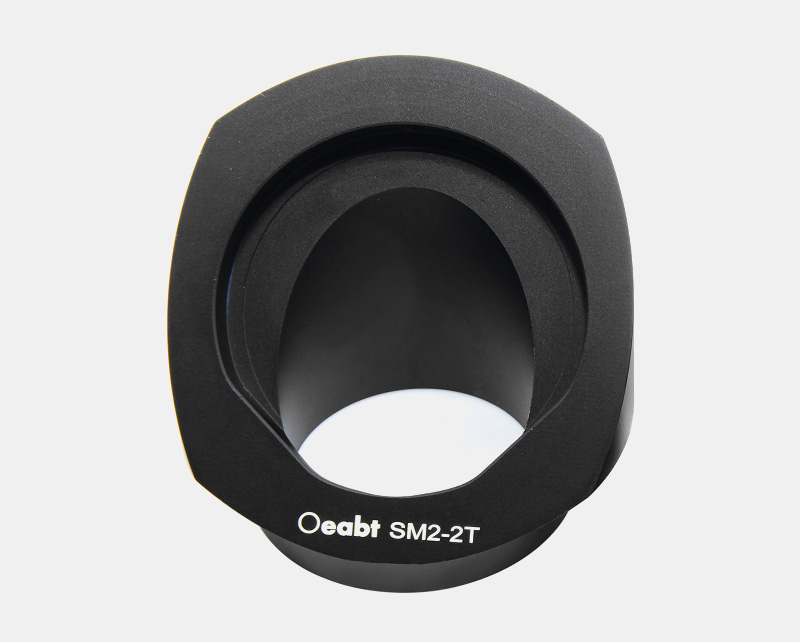

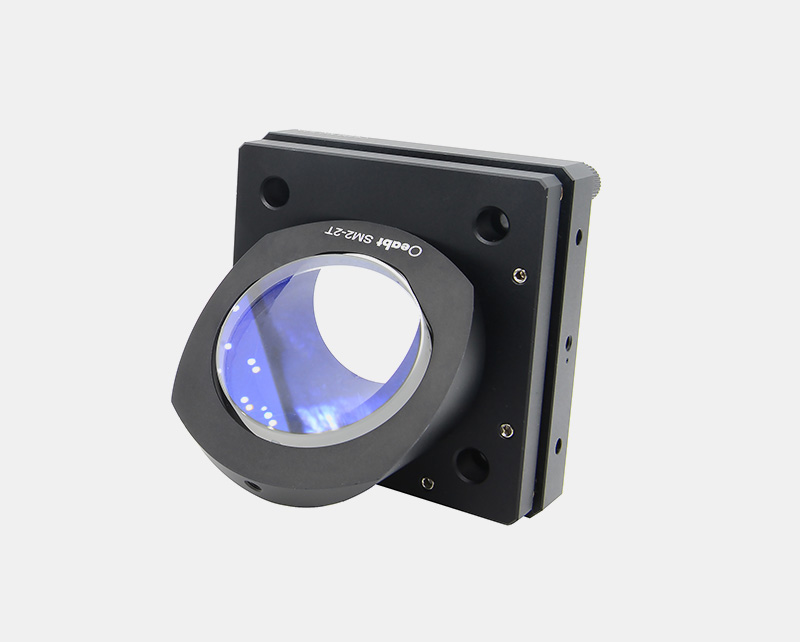

SM2-2T 45°反射鏡安裝座

? 45°固定式安裝座，可安裝?2英寸的圓形光學元件；

? 兼容?1英寸光學調整架；

? 采用2個或2個以上的反射鏡座能快捷實現光路抬升的搭建；

? 具有互成90°的2個通孔，既可透射也可以反射光束，非常適合分束應用；

45°安裝座非常適合在光學裝置中以45°角固定反射鏡或分束鏡。SM2-2T具有2處互成90°的通孔，分別為??53.4mm和?38.0mm。可以固定在?2英寸光學調整架中，例如采用兩個或兩個以上的45°反射鏡安裝座搭配調整架應用，實現光路抬升的快速搭建

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： SM2-2T

規格：安裝?2英寸鏡片

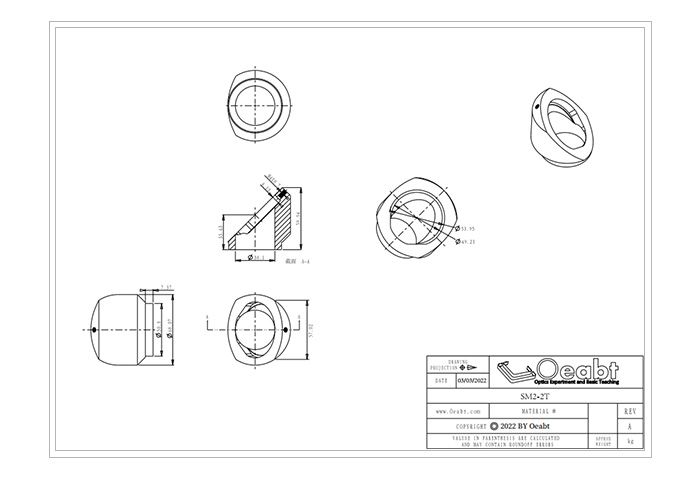

工程圖：點擊下載

對比：

單價：￥230

發貨日期：當天

購物車：

SM2-2T 45°反射鏡安裝座

規格

?68*60.0mm
安裝孔直徑

安裝?2英寸鏡片
材質

7075鋁合金
重量

163.6g
螺紋類型

/
產品描述

光束通孔:?53.4mm,?38.0mm
