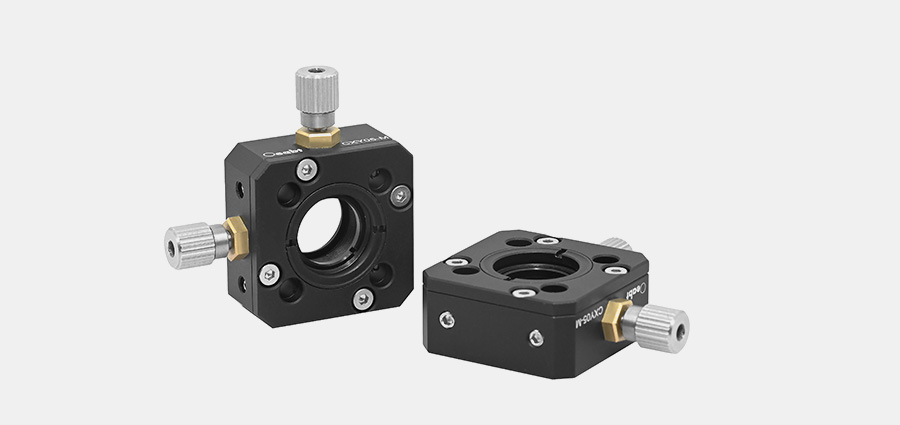

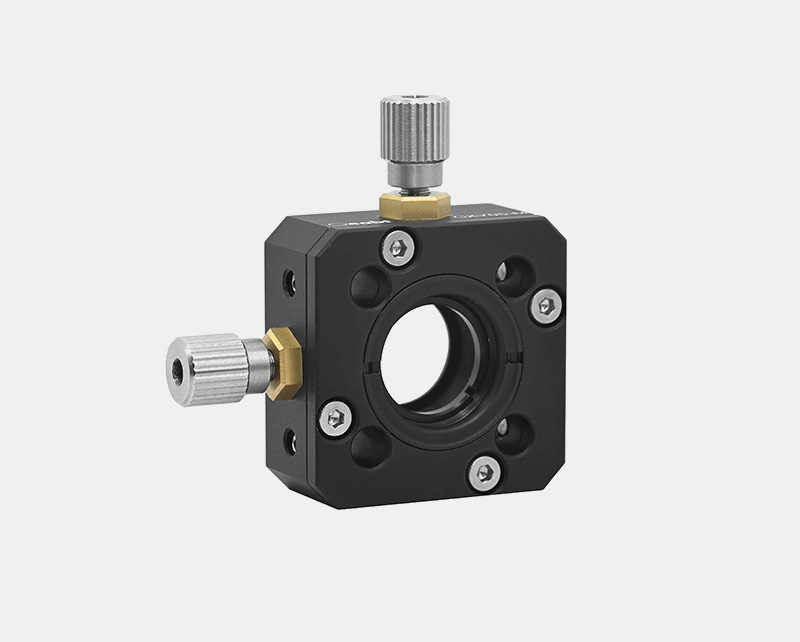

產品說明

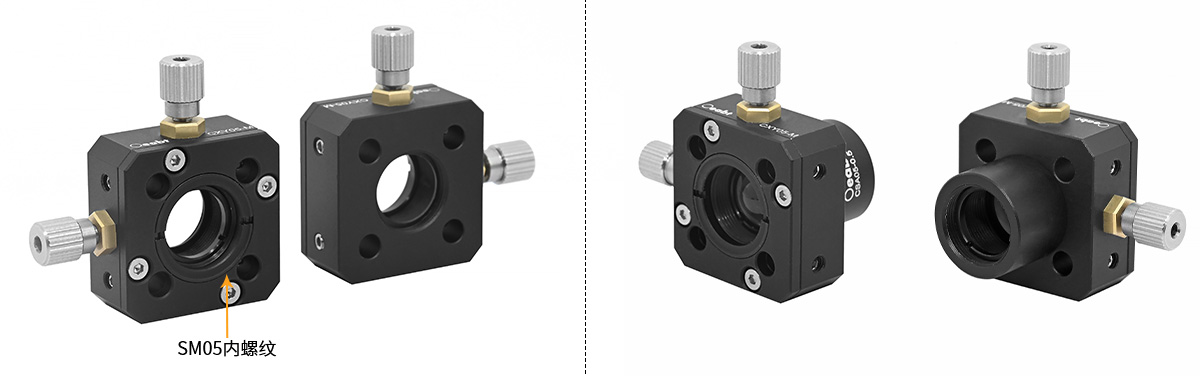

? SM05（0.535”-40）內螺紋；
? 提供±1.0mm的平移行程；
? 可安裝?12.7mm最厚為5.8mm的光學元件；

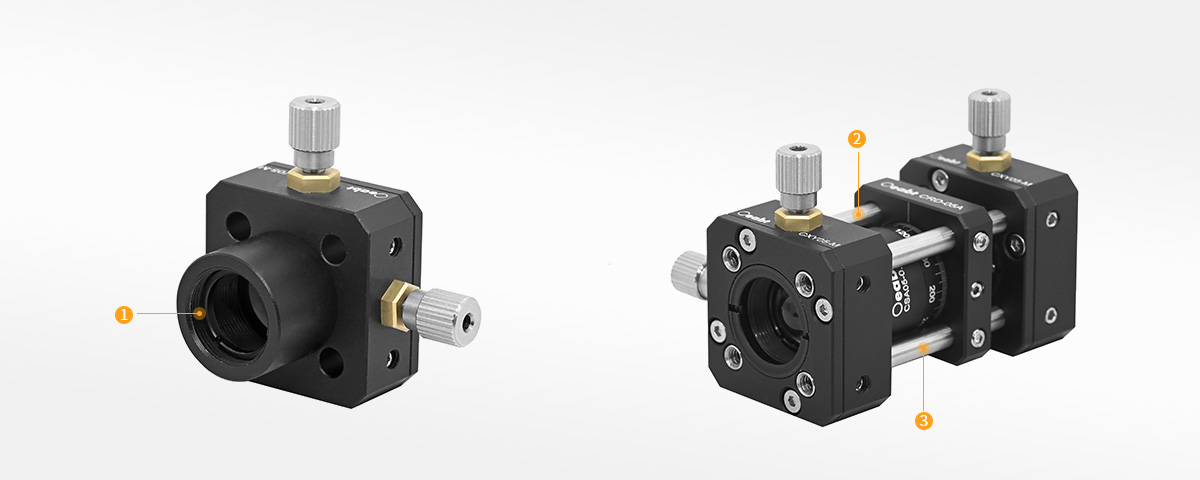

? 兼容安裝SPCM系列?4mm支桿；

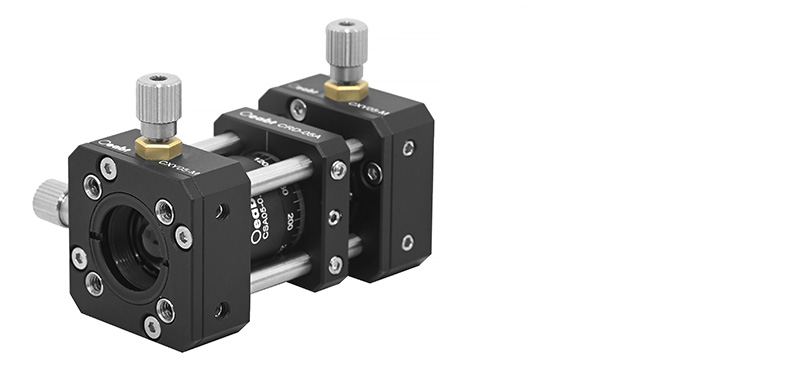

? 兼容16mm籠式系統和SM05系列透鏡套筒；
?

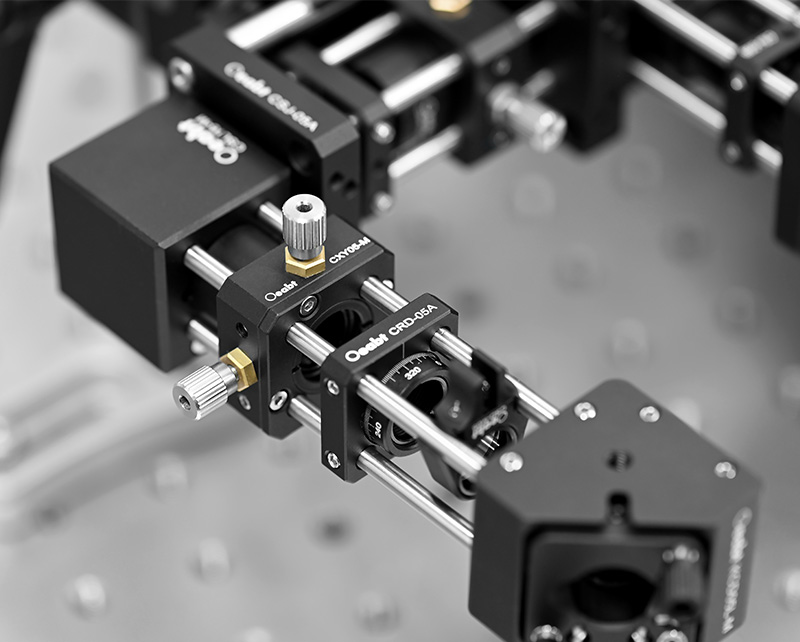

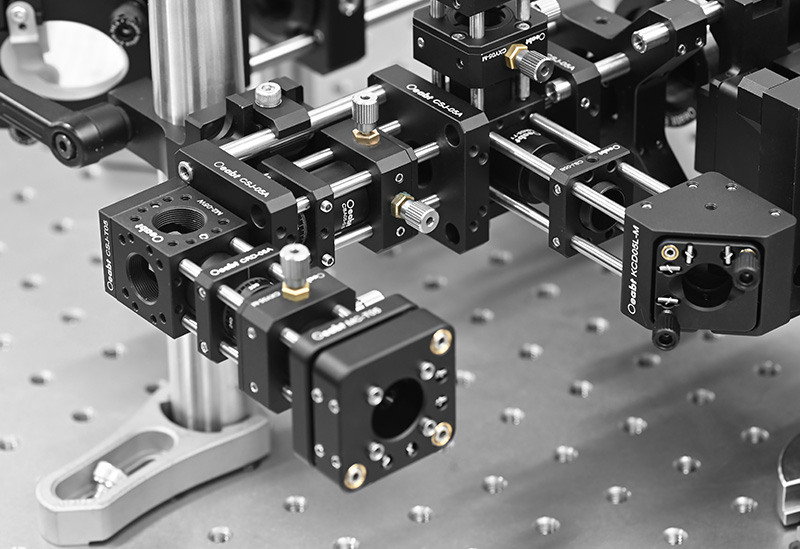

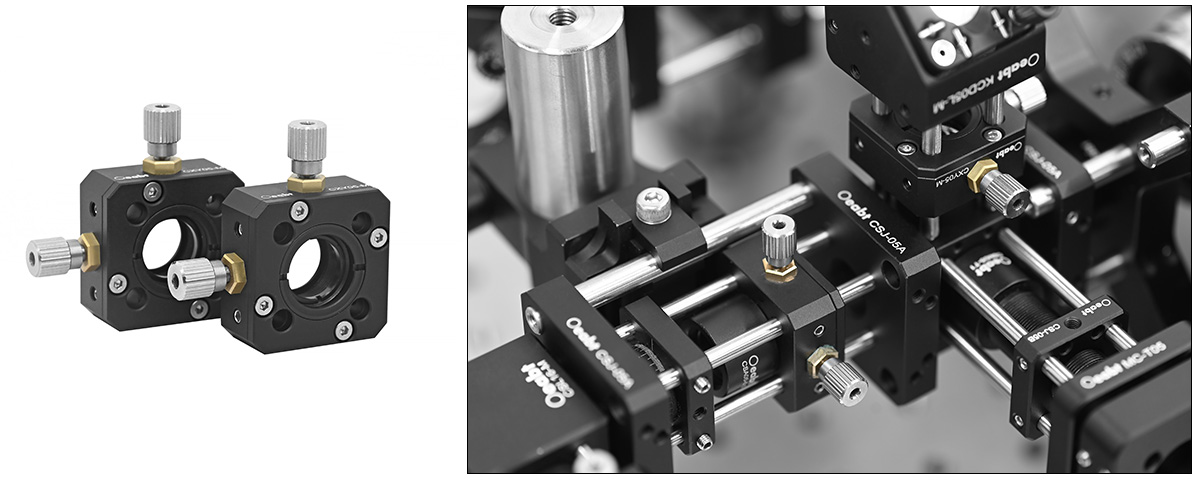

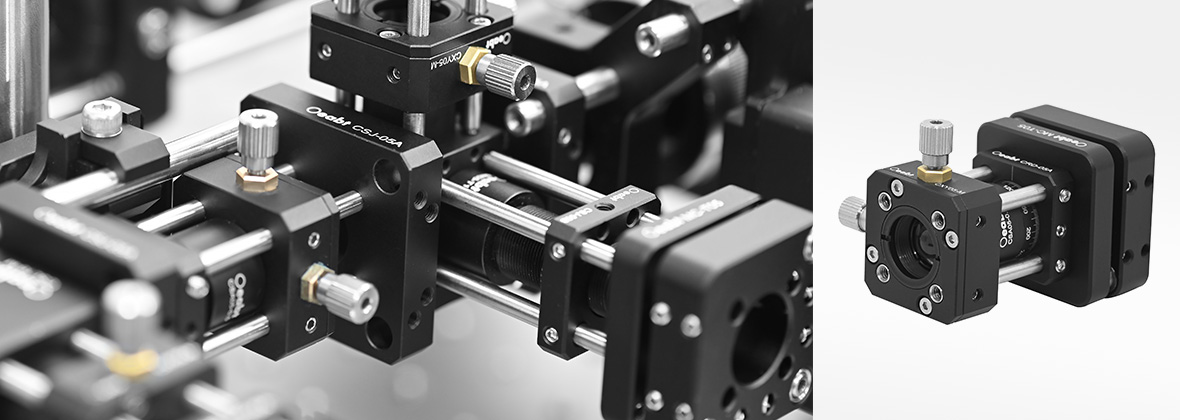

16mm的籠式系統通常較小，可以在空間有限的情況下發揮其優勢。XY平移調整架在籠式系統中用于安裝透鏡并實現在XY平面上的微小調整。可以使透鏡相對于光軸方向沿著X軸和Y軸方向微調，以達到更好的成像效果。
| 型號 |
CXY05-M |
| 規格 |
27.9*27.9*12.7mm |
| 可調行程 |
±1.0mm，0.25mm/轉 |
| 中心孔徑 |
SM05（0.535”-40）內螺孔 |
| 通孔間距 |
?4.03mm，間距16*16mm |
| 重量 |
24.4g |
| 材質 |
7075鋁合金 |
CXY05-M 工程圖下載
