參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? SM2 (2.035”-40)內螺紋,用于O2英寸光學元件或透鏡套筒;

? 底部M4螺紋安裝孔，用于安裝Oeabt系列接桿；

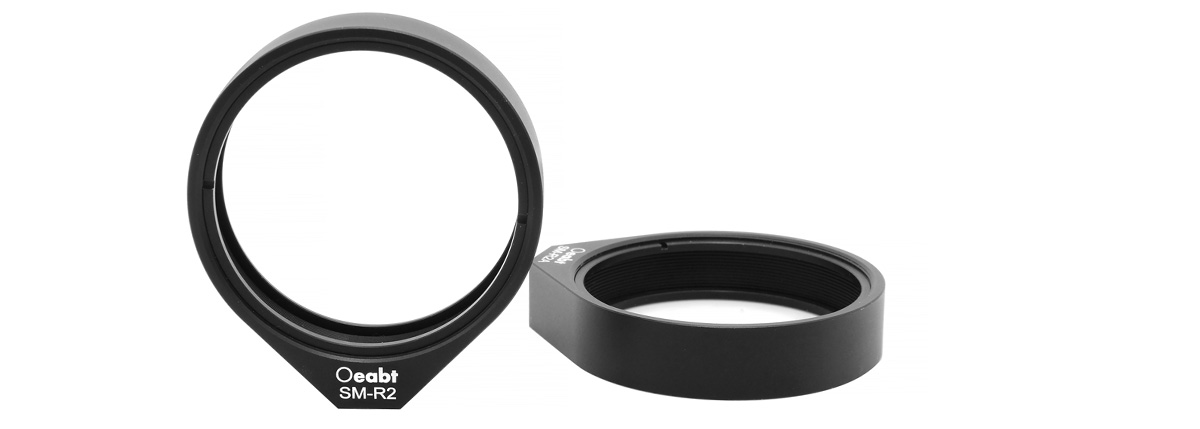

SM-R2系列固定式安裝座帶SM2（2.035”-40）內螺紋，用于安裝?2英寸的光學元件或帶外螺紋的透鏡套筒。底部M4螺紋孔便于安裝到?12mm不銹鋼接桿，用于自由空間。

型號	SM-R2	SM-R2A
規格	55.912.762.5mm
中心孔徑	SM2(2.035”-40)半螺紋	SM2(2.035”-40)全螺紋
螺紋類型	M4
重量	18.3g	19.1g
材質	7075鋁合金

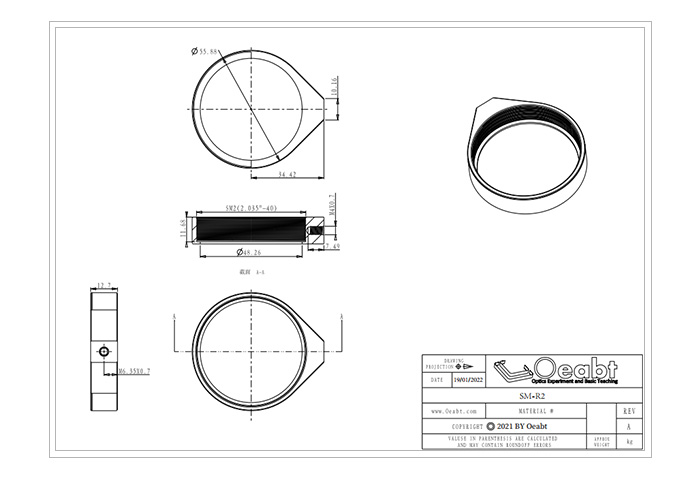

示意圖

通用參數

?光學知識點

- 光學常用螺紋尺寸標準

這是美國 Thorlabs 公司特有的螺紋,不是常用的光學螺紋。SM在螺紋表達上是縫紉機螺紋的代號,? 但美國這公司把它用來對光學鏡頭及套筒內外螺紋連接。螺紋性質為UNS，美國統一特殊螺紋,公差精度為2A/2B,這螺紋特殊地方是不管直徑大小，螺距一樣為每英寸40牙。具體尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2則表示1和2英寸】

系列?	類型	螺紋	公稱直徑	小徑	中徑	大徑
SM05	內	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	內	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05????	26.19±0.06
SM2	內	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

?產品描述

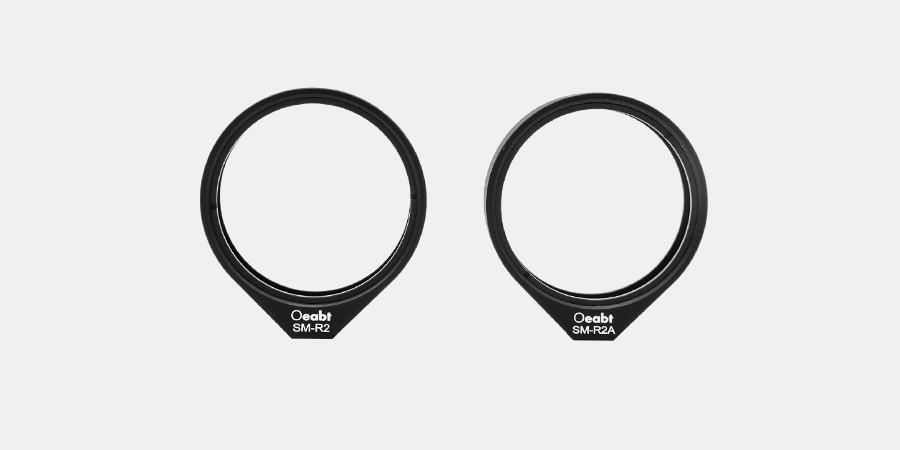

（1）SM-R2系列固定式安裝座帶SM2（2.035”-40）內螺紋，用于安裝?2英寸的光學元件或帶外螺紋的透鏡套筒。安裝座有全螺紋和半螺紋可選，附帶卡環用于固定光學元件。

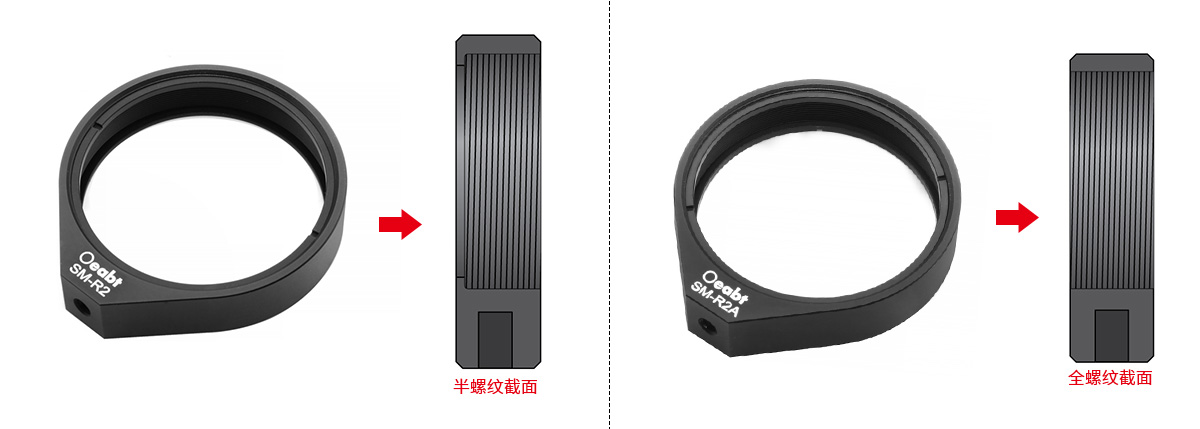

（2）SM-R2是SM2（2.035”-40）半螺紋，可安裝最厚為9.5mm的光學元件。而SM-R2A為SM2（2.035”-40）全螺紋，可安裝最厚為9.0mm的光學元件。

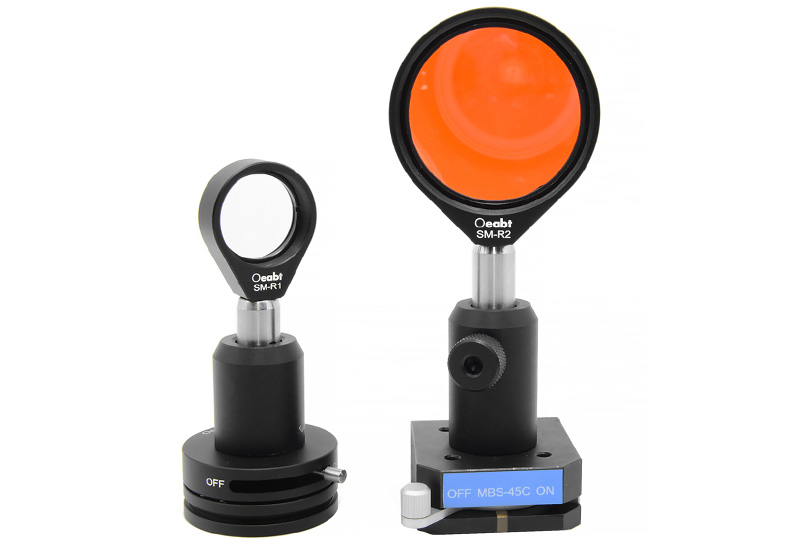

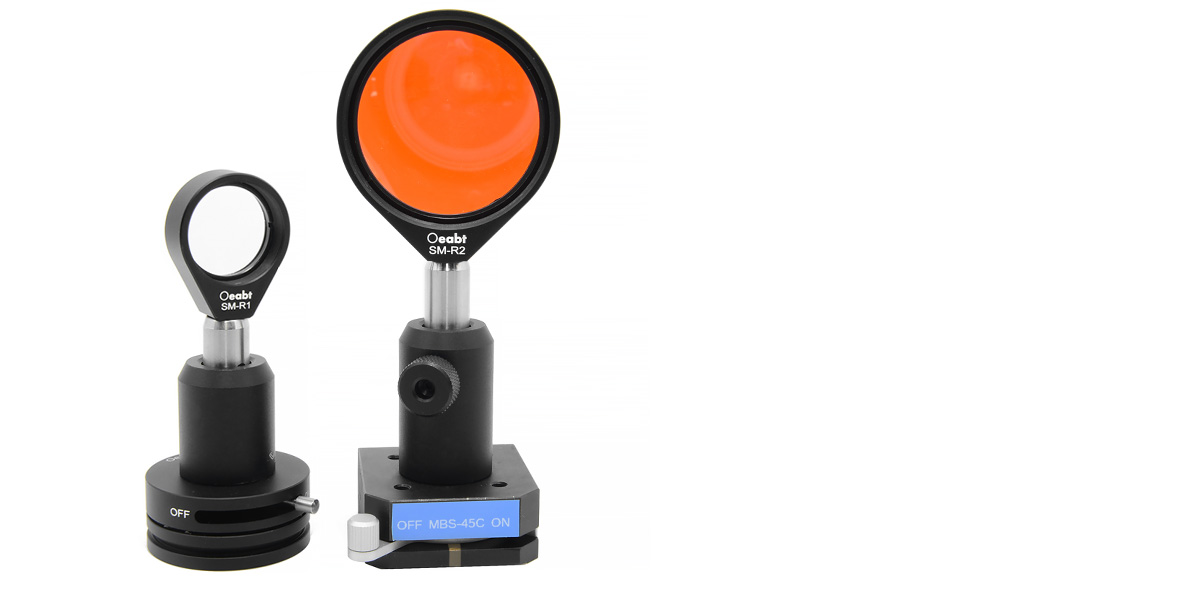

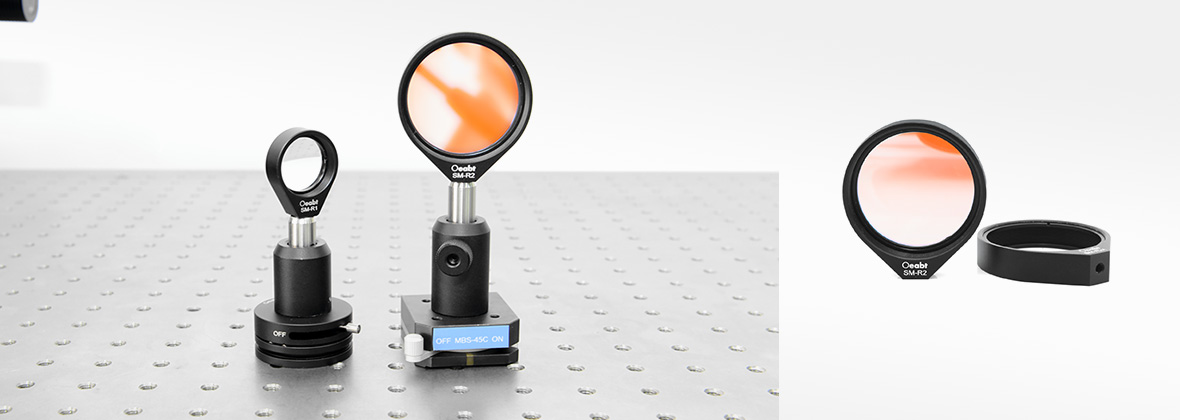

（3）底部M4螺紋孔便于安裝到?12mm不銹鋼接桿，用于自由空間。同時我們還有SM-R1 ?1英寸的固定式安裝座可供選擇。

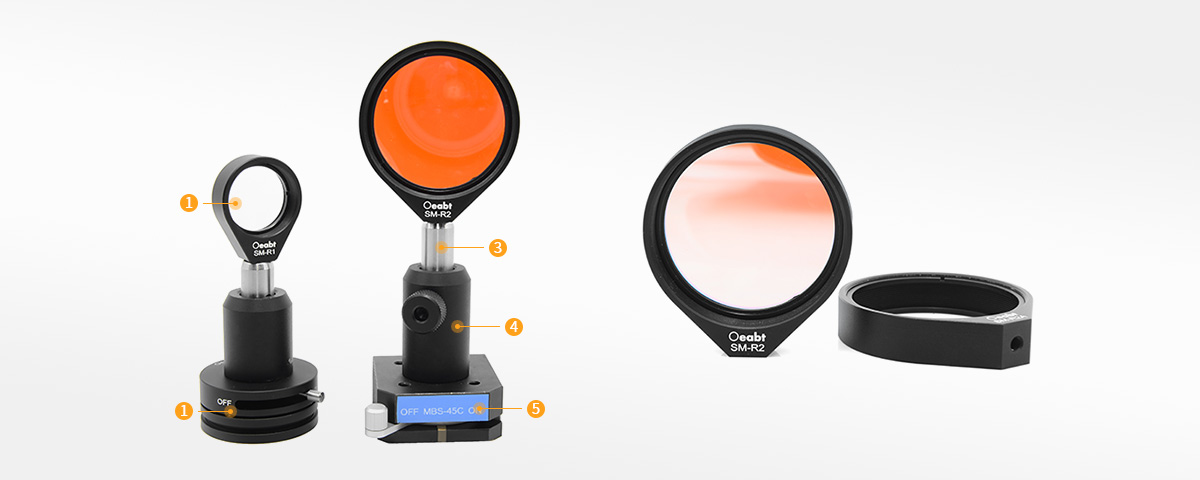

? SM-R1 固定式透鏡安裝座點擊購買 >

? MBS-C43 圓形磁力底座點擊購買 >

? SM-R1 固定式透鏡安裝座點擊購買 >

? CA-A系列接桿支架點擊購買 >

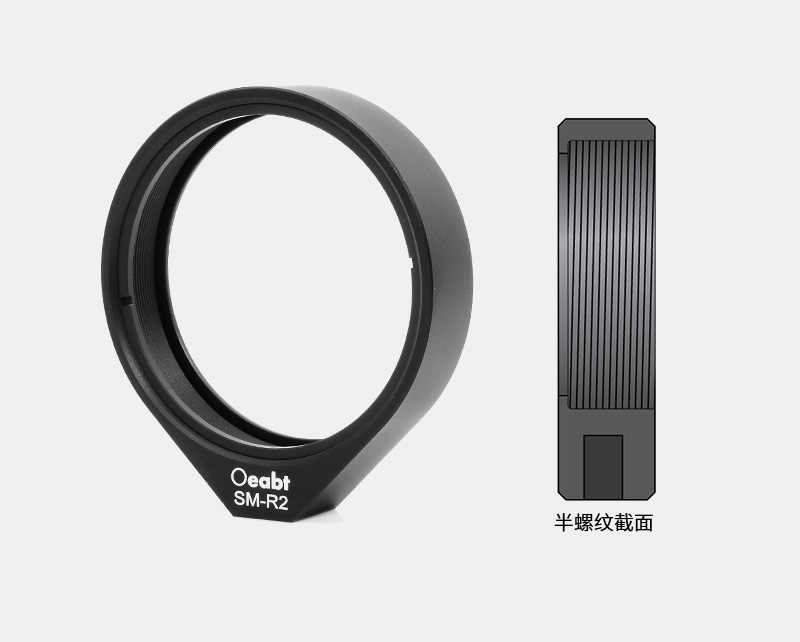

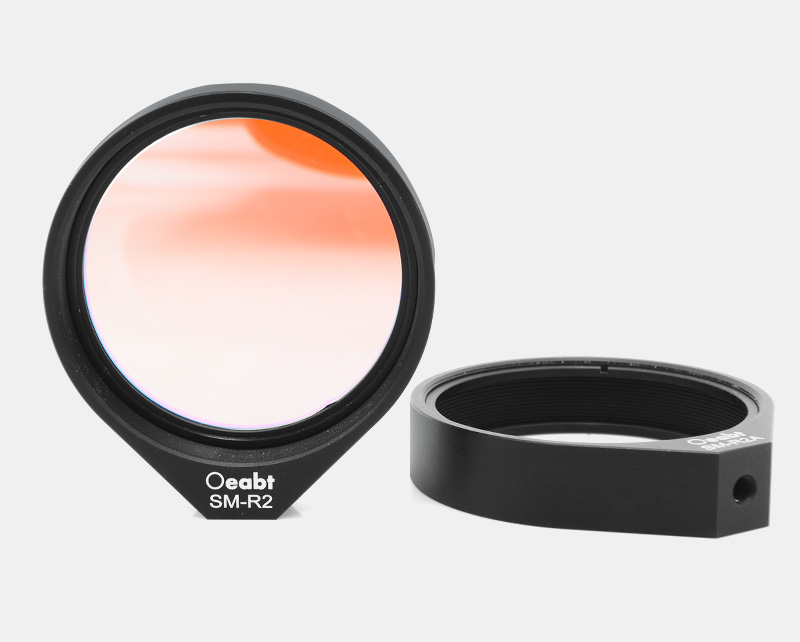

SM-R2 ?2英寸固定式安裝座

? SM2 (2.035”-40)半螺紋；

? 可安裝O2英寸，最厚9.5mm的光學元件；

? 兼容?2英寸SM2螺紋套筒；

? 底部M4螺紋安裝孔，用于安裝Oeabt系列接桿；

SM-R2安裝座是SM2（2.035”-40）半螺紋，可安裝最厚為9.5mm的O2英寸光學元件，附帶1個卡環用于固定光學元件。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： SM-R2

規格： SM2(2.035”-40)半螺紋

工程圖：點擊下載

對比：

單價：￥136

發貨日期：當天

購物車：

SM-R2 ?2英寸固定式安裝座

規格

55.9*12.7*62.5mm
安裝孔直徑

SM2（2.035”-40）半螺紋
材質

7075鋁合金
重量

18.3g
螺紋類型

SM2（2.035”-40）半螺紋，M4
產品描述

/

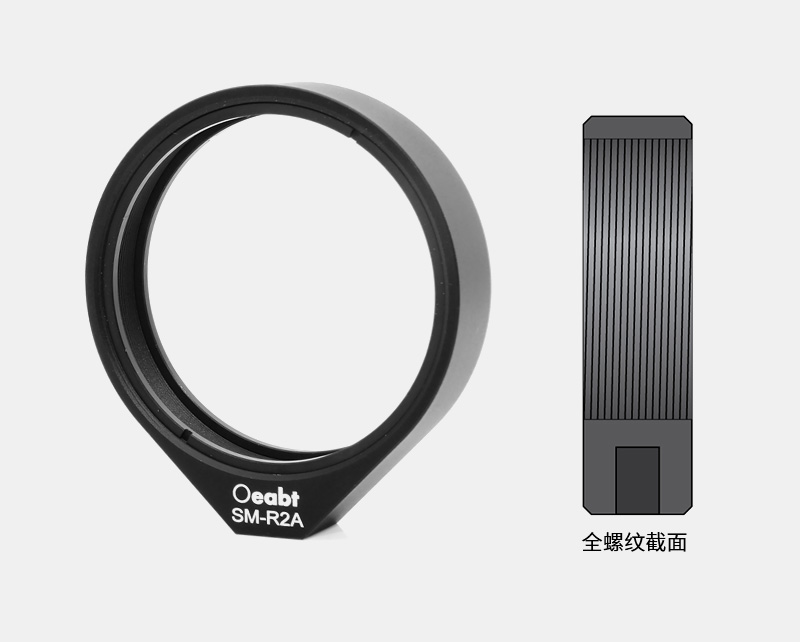

SM-R2A ?2英寸固定式安裝座

? SM2 (2.035”-40)全螺紋；

? 可安裝O2英寸，最厚9.5mm的光學元件；

? 兼容?2英寸SM2螺紋套筒；

? 底部M4螺紋安裝孔，用于安裝Oeabt系列接桿；

SM-R2安裝座是SM2（2.035”-40）全螺紋，可安裝最厚為9.0mm的O2英寸光學元件，附帶2個卡環用于固定光學元件。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： SM-R2A

規格： SM2(2.035”-40)全螺紋

工程圖：點擊下載

對比：

單價：￥136

發貨日期：當天

購物車：

SM-R2A ?2英寸固定式安裝座

規格

55.9*12.7*62.5mm
安裝孔直徑

SM2（2.035”-40）全螺紋
材質

7075鋁合金
重量

19.1g
螺紋類型

SM2（2.035”-40）全螺紋，M4
產品描述

/
