參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 兼容60mm籠式系統；

? X軸和Y軸的行程為±3 mm，非旋轉Z軸行程±1.5mm；

? 帶SM1(1.035”-40)螺紋，兼容我們SM1透鏡套管系列產品；

CXYZ2-M系列平移安裝座具有X、Y和Z軸的平移行程，XY行程允許系統中的物體垂直±3mm的光軸運動。而Z軸行程±1.5mm，能補償比如光纖對準或透鏡安裝等應用中的聚焦誤差。

型號	CXYZ2-M	CXYZ2-PM
規格	94.094.032.6mm（不含調節器）
XY調節器	SM13千分尺	PSM8A差分調節器
分度精度	驅動螺距0.5mm,刻度10μm,游標1μm	粗調一圈0.35mm; 精調一圈100μm,2μm/分度
行程范圍	XY軸行程為±3mm, Z軸行程±1.5mm
中心孔徑	SM1（1.035”-40）內螺紋
螺紋類型	2處M6螺孔
通孔間距	?6mm通孔，間距60*60mm
重量	425.3g	425.3g
材質	7075鋁合金

示意圖

通用參數

?光學知識點

- 光學常用螺紋尺寸標準

這是美國 Thorlabs 公司特有的螺紋,不是常用的光學螺紋。SM在螺紋表達上是縫紉機螺紋的代號,? 但美國這公司把它用來對光學鏡頭及套筒內外螺紋連接。螺紋性質為UNS，美國統一特殊螺紋,公差精度為2A/2B,這螺紋特殊地方是不管直徑大小，螺距一樣為每英寸40牙。具體尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2則表示1和2英寸】

系列?	類型	螺紋	公稱直徑	小徑	中徑	大徑
SM05	內	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	內	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05????	26.19±0.06
SM2	內	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

?產品描述

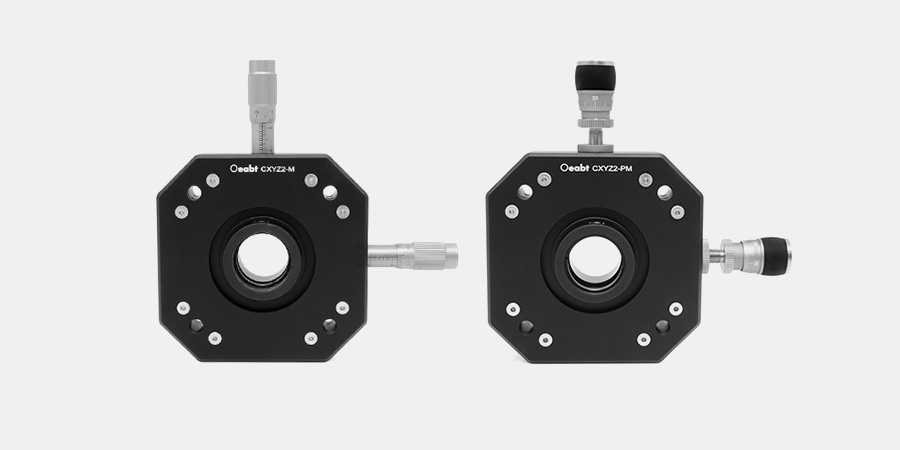

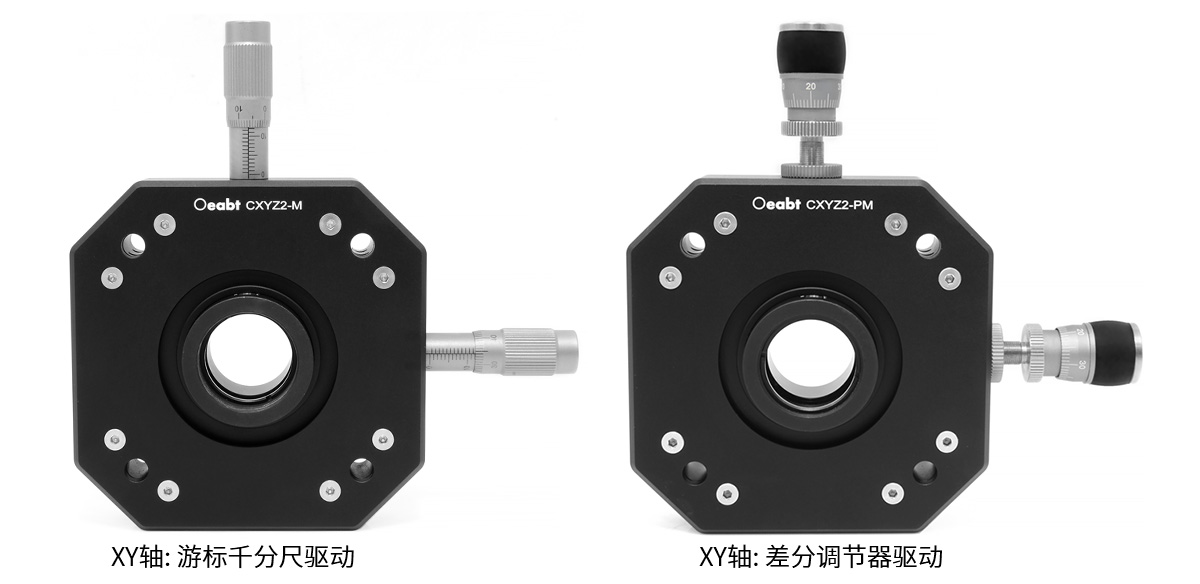

（1）CXYZ2-M系列平移安裝座具有X、Y和Z軸的平移行程，XY行程允許系統中的物體垂直±3mm的光軸運動。具有兩種驅動方式：千分尺、差分驅動。而Z軸行程±2mm，能補償比如光纖對準或透鏡安裝等應用中的聚焦誤差。

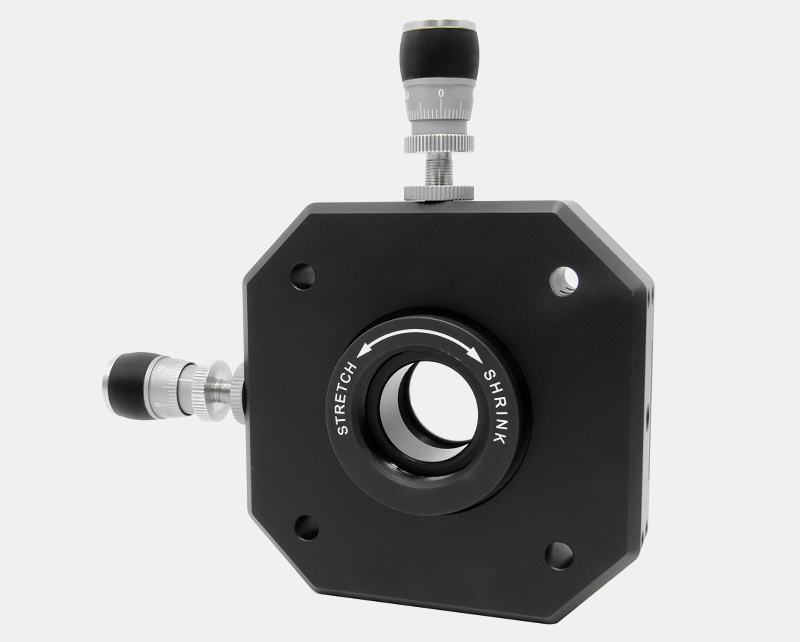

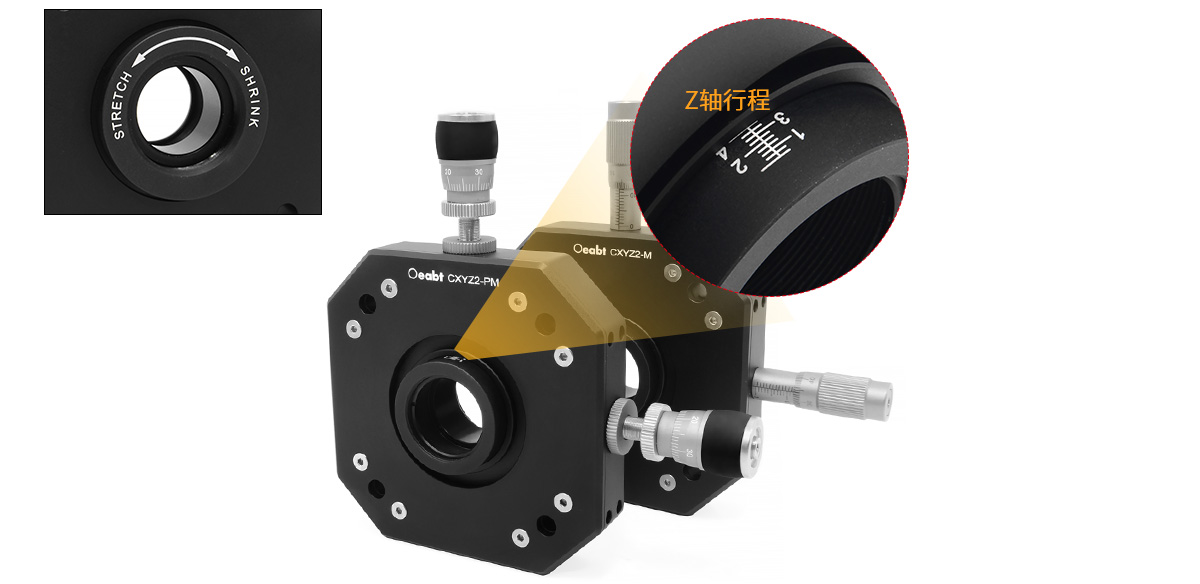

（2）旋轉安裝座背部的調節轉盤能夠沿著Z軸平移，轉盤激光刻有“伸縮”的指示箭頭，指示用來向前和向后平移安裝座的轉動方向。安裝座伸縮套管部分也有激光刻制的0.5mm間隔的標記，指示Z軸平移位置。

（3）安裝座支撐架帶SM1(1.035'-40)螺紋，附帶1個CSK3卡環，能安裝最厚為10.5mm的?1英寸光學元件。

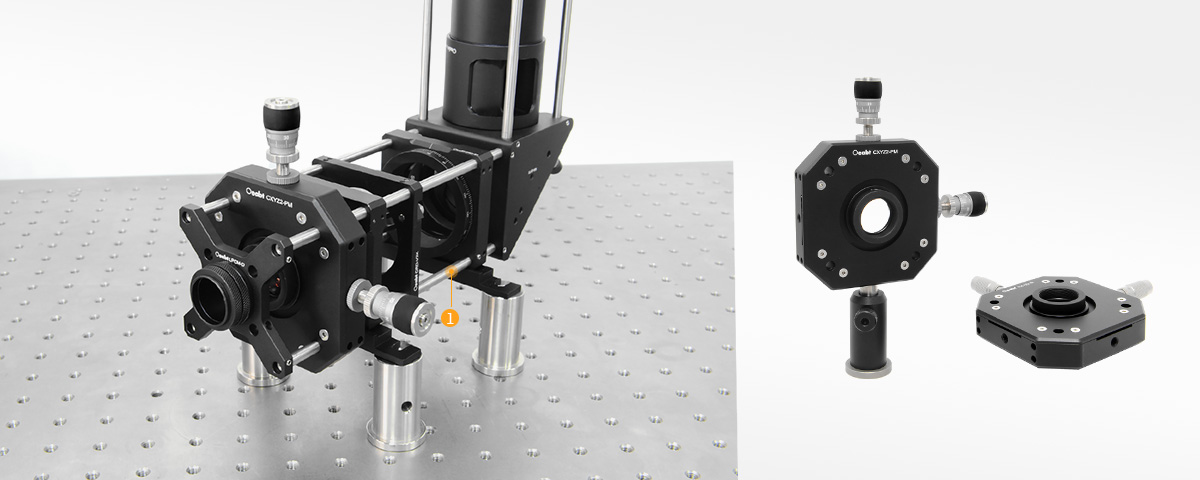

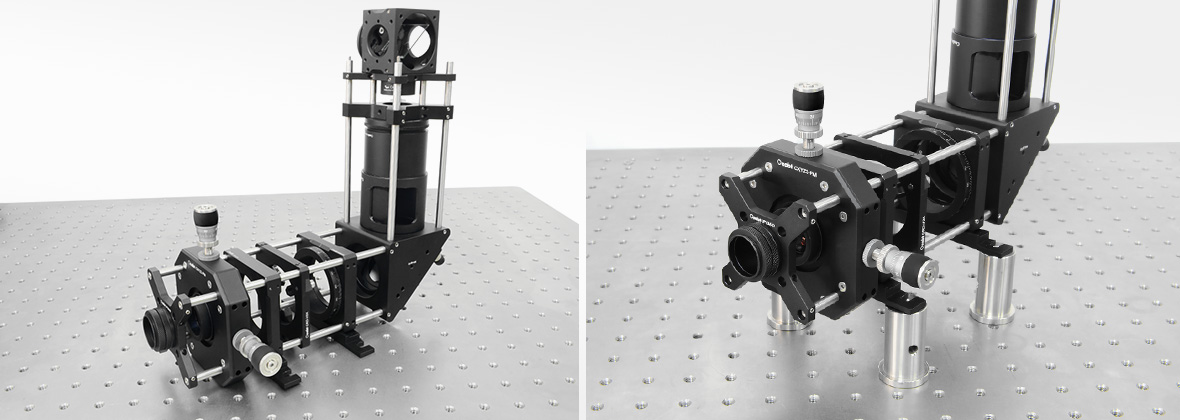

（4）安裝座的四個通孔可與我們的?6mm支桿一起用，使之兼容我們的60mm籠式系統。籠桿安裝孔側邊有緊定螺絲，使用1.6mm六角扳手鎖定固定位置。

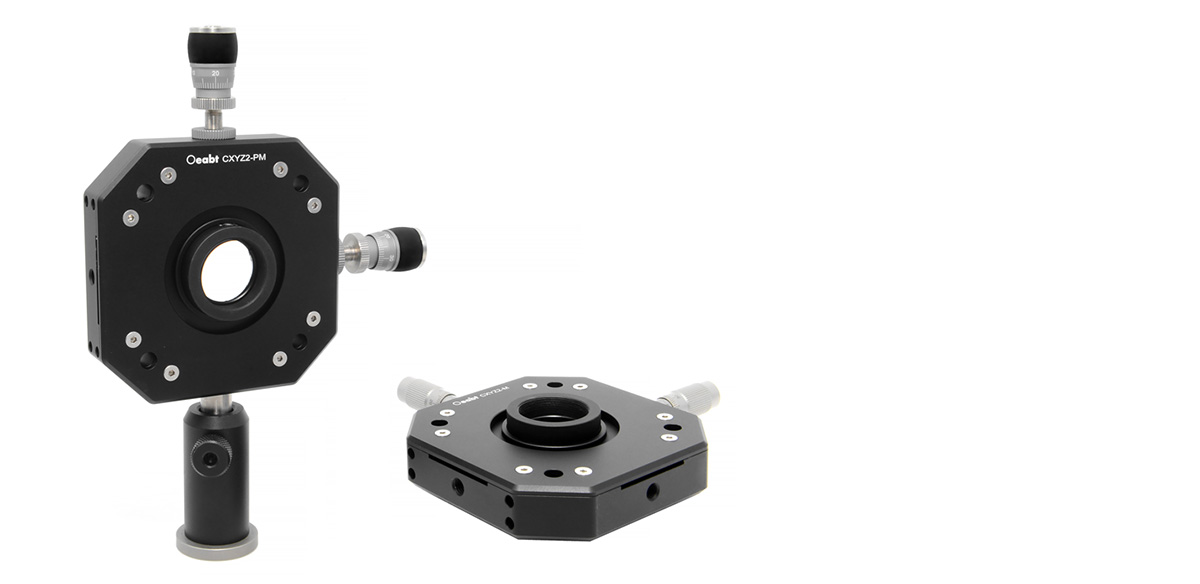

（5）XY調節器相對的側面有2處M6螺紋孔，便于安裝接桿應用。

? PCM-S系列 ?6mm籠式支桿點擊購買 >

CXYZ2-M 工程圖

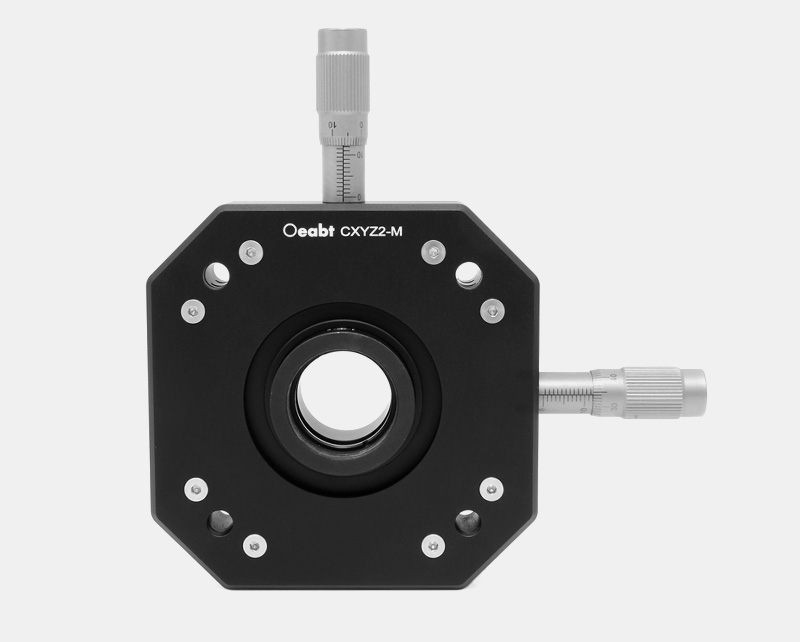

CXYZ2-M 籠式XYZ平移安裝架

? 兼容60mm籠式系統；

? X軸和Y軸的行程為±3 mm，非旋轉Z軸行程±2mm；

? XY調節器：SM13千分尺，驅動螺距0.5mm，刻度10μm，游標1μm；

? 能安裝?1英寸最厚為10.5mm的光學元件；

? 帶SM1(1.035”-40)螺紋，兼容我們SM1透鏡套管系列產品；

CXYZ2-M 平移安裝座具有X、Y和Z軸的平移行程。XY行程允許系統中的物體垂直±3mm的光軸運動，使用千分尺驅動方式，分度精度為驅動螺距0.5mm，刻度10μm，游標1μm。而Z軸行程±2mm，能補償比如光纖對準或透鏡安裝等應用中的聚焦誤差。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CXYZ2-M

規格：千分尺調節

工程圖：點擊下載

對比：

單價：￥1290

發貨日期：當天

購物車：

CXYZ2-M 籠式XYZ平移安裝架

規格

94.0*94.0*32.6mm(不含調節器)
材質

7075鋁合金
重量

425.3g
中心孔徑

SM1(1.035”-40)內螺紋
螺紋類型

2處M6螺孔
產品描述

XY調節器：SM13千分尺；
分度精度：驅動螺距0.5mm,刻度10μm,游標1μm;
行程范圍：XY軸行程為±3mm,Z軸行程±2mm；
通孔間距:?6mm通孔,間距60*60mm；

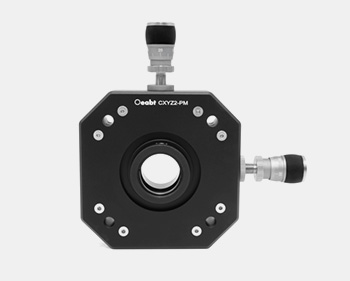

CXYZ2-PM 籠式XYZ平移安裝架

? 兼容60mm籠式系統；

? X軸和Y軸的行程為±3 mm，非旋轉Z軸行程±2mm；

? XY調節器：PSM8A差分調節器，粗調一圈0.35mm；精調一圈100μm，2μm/分度；

? 能安裝?1英寸最厚為10.5mm的光學元件；

? 帶SM1(1.035”-40)螺紋，兼容我們SM1透鏡套管系列產品；

CXYZ2-PM 平移安裝座具有X、Y和Z軸的平移行程。XY行程允許系統中的物體垂直±3mm的光軸運動，使用差分調節器驅動方式，分度精度為粗調一圈0.35mm；精調一圈100μm，2μm/分度。而Z軸行程±2mm，能補償比如光纖對準或透鏡安裝等應用中的聚焦誤差。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CXYZ2-PM

規格：差分調節器調節

工程圖：點擊下載

對比：

單價：￥1389

發貨日期：當天

購物車：

CXYZ2-PM 籠式XYZ平移安裝架

規格

94.0*94.0*32.6mm(不含調節器)
材質

7075鋁合金
重量

425.3g
中心孔徑

SM1(1.035”-40)內螺紋
螺紋類型

2處M6螺孔
產品描述

XY調節器：PSM8A差分調節器；
分度精度：粗調一圈0.35mm; 精調一圈100μm,2μm/分度;
行程范圍：XY軸行程為±3mm,Z軸行程±1.5mm；
通孔間距:?6mm通孔,間距60*60mm；
