參數規格技術說明組裝應用舉例 3D模型下載

產品說明

? 可安裝最厚為6.5mm的?1/2英寸光學元件；

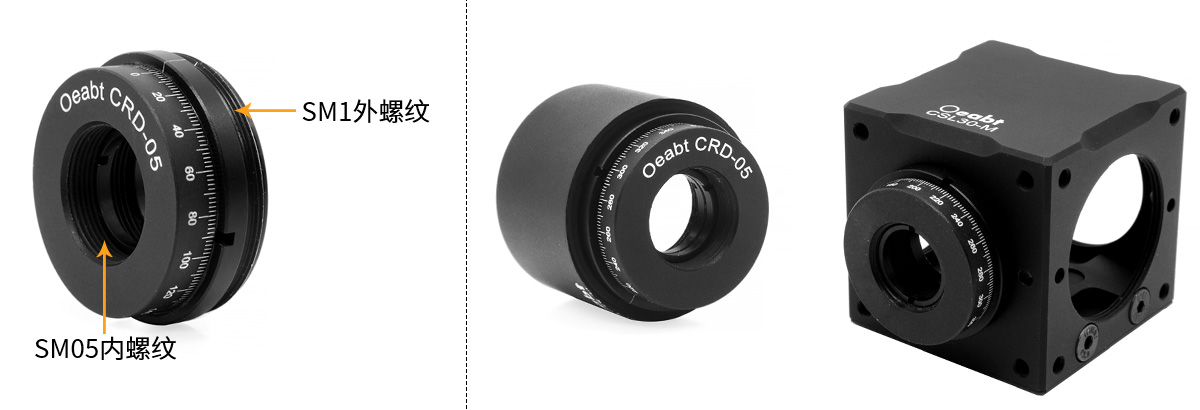

? SM05(0.535"-40)內螺紋孔，兼容SM05透鏡套管；

? SM1(1.035"-40)外螺紋，用于安裝SM1透鏡套管或和30mm籠式系統；

? 搭配偏振分束立方使用，可連續調整透射偏振光，將入射的非偏振或P偏振光變?yōu)閳A偏振光、橢圓偏振光或線偏振光；

? 附帶一個CSK05卡環；

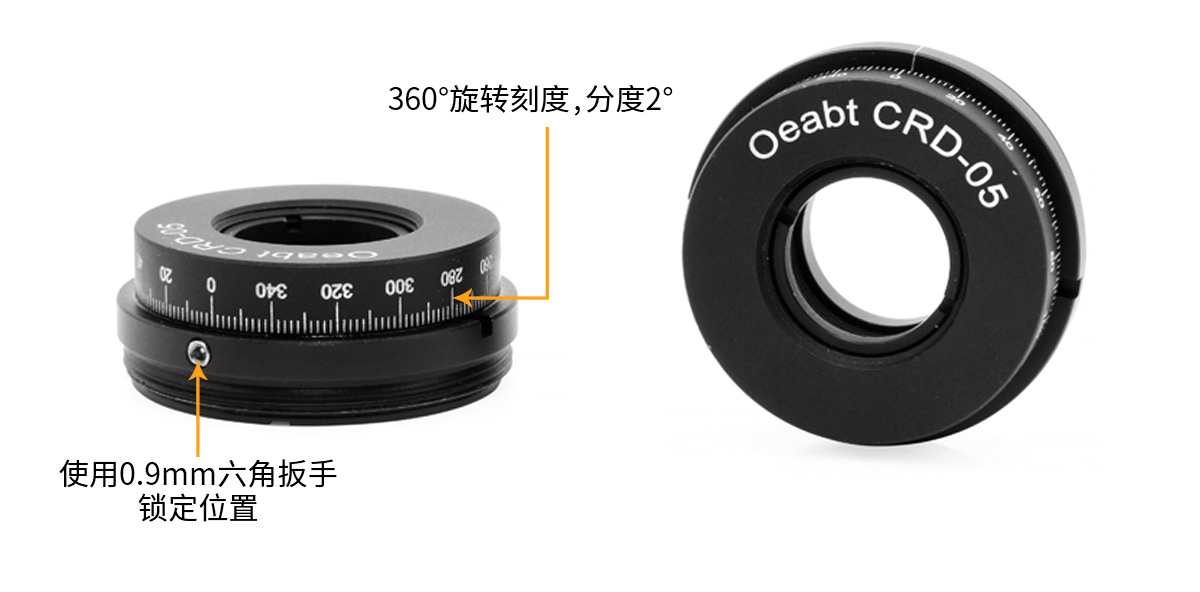

CRD-05 旋轉安裝座用于安裝?1/2英寸光學元件。安裝座前面的刻度盤可360°旋轉，分度2°，且具有一條校準刻線。使用側面的緊定螺絲可鎖定旋轉位置。

型號	CRD-05
規格	?27.0*10.9mm
螺紋類型	SM05(0.535"-40)內螺紋,SM1(1.035"-40)外螺紋
重量	10.9g
材質	7075鋁合金

示意圖

通用參數

?光學知識點

- 光學常用螺紋尺寸標準

這是美國 Thorlabs 公司特有的螺紋,不是常用的光學螺紋。SM在螺紋表達上是縫紉機螺紋的代號,? 但美國這公司把它用來對光學鏡頭及套筒內外螺紋連接。螺紋性質為UNS，美國統一特殊螺紋,公差精度為2A/2B,這螺紋特殊地方是不管直徑大小，螺距一樣為每英寸40牙。具體尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2則表示1和2英寸】

系列?	類型	螺紋	公稱直徑	小徑	中徑	大徑
SM05	內	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	內	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05????	26.19±0.06
SM2	內	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

?產品描述

（1）CRD-05 旋轉安裝座用于安裝?1/2英寸光學元件。安裝座前面的刻度盤可360°旋轉，分度2°，且具有一條校準刻線。使用側面的緊定螺絲可鎖定旋轉位置。

（2）SM1(1.035"-40)外螺紋可將安裝座直接擰入SM1內螺紋組件，例如SM1透鏡套管或30mm籠式立方體。中心孔徑具有SM05(0.535"-40)螺紋，能夠安裝最厚6.5 mm的?1/2英寸(?12.7mm)光學元件。通過附帶的卡環安裝光學元件。

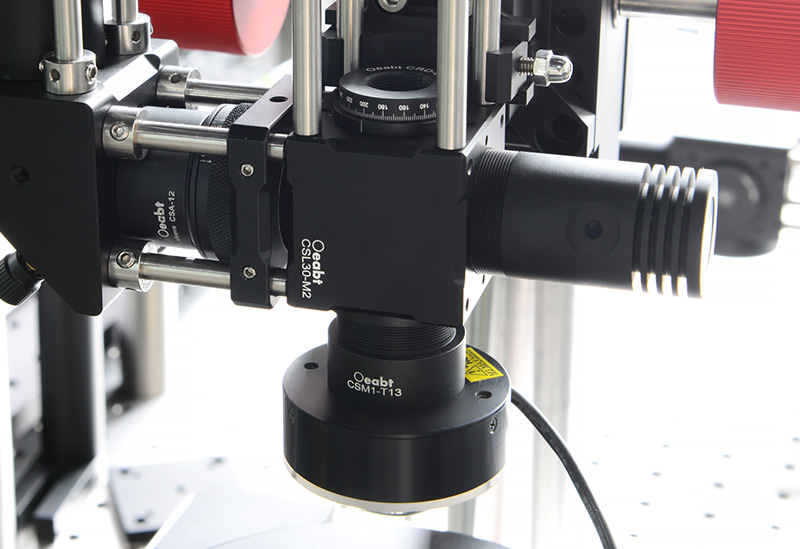

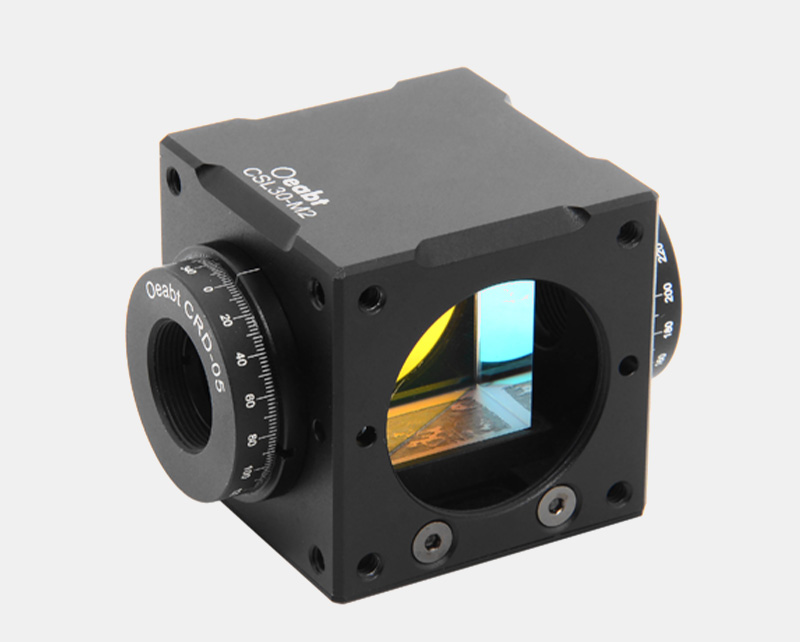

（3）立方體搭配偏振分束立方和CRD-05 ?1/2英寸旋轉安裝座一起使用時，非常適合構造可調分束器、可調衰減器或合束器。可變分束鏡可以連續改變線偏振光束的透射強度。先用旋轉安裝座中的半波片旋轉線偏振入射光，然后光通過偏振分束立方分成S和P偏振光，從而實現連續調節分光比。這種效應常用于全息和干涉測量。

???CSL30-M系列 30mm籠式立方體點擊購買 >

CRD-05 STP文件

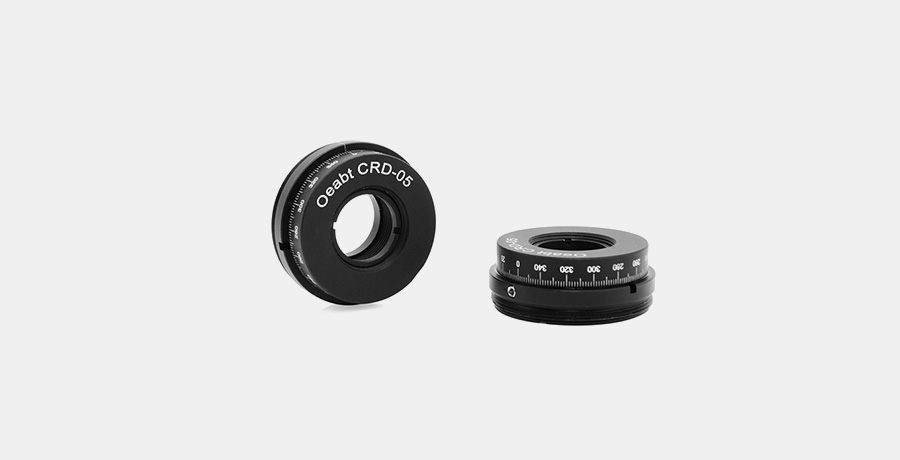

CRD-05 ?1/2英寸旋轉安裝座

? 可安裝最厚為6.5mm的?1/2英寸光學元件；

? SM05(0.535"-40)內螺紋孔，兼容SM05透鏡套管；

? SM1(1.035"-40)外螺紋，用于安裝SM1透鏡套管或和30mm籠式系統；

? 搭配偏振分束立方使用，可連續調整透射偏振光，將入射的非偏振或P偏振光變?yōu)閳A偏振光、橢圓偏振光或線偏振光；

? 附帶一個CSK05卡環；

安裝座前面的刻度盤可360°旋轉，分度2°，且具有一條校準刻線。使用側面的緊定螺絲可鎖定旋轉位置。SM1(1.035"-40)外螺紋可將安裝座直接擰入SM1內螺紋組件，例如SM1透鏡套管或30mm籠式立方體。中心孔徑具有SM05(0.535"-40)螺紋，能夠安裝最厚6.5mm的?1/2英寸(?12.7mm)光學元件。同時搭配立方體和偏振分束立方一起使用時，非常適合構造可調分束器、可調衰減器或合束器。可變分束鏡可以連續改變線偏振光束的透射強度。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CRD-05

規格： ?27.0*10.9mm

工程圖：點擊下載

對比：

單價：￥213

發貨日期：當天

購物車：

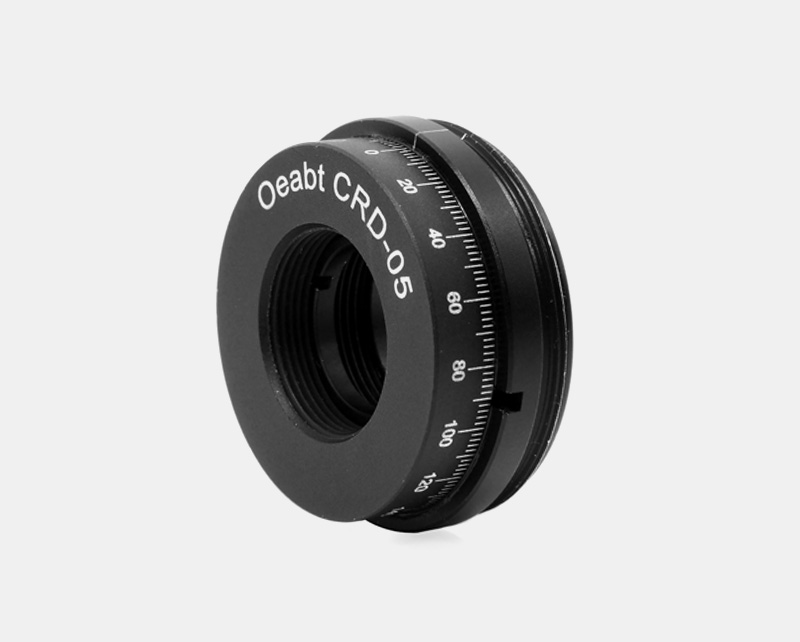

CRD-05 ?1/2英寸旋轉安裝座

規格

?27.0*10.9mm
材質

7075鋁合金
重量

10.9g
中心孔徑

螺紋類型

產品描述

/
