產品說明
? 360°連續旋轉的旋轉安裝架；
? 可安裝最厚為11.5mm的?1英寸光學元件；

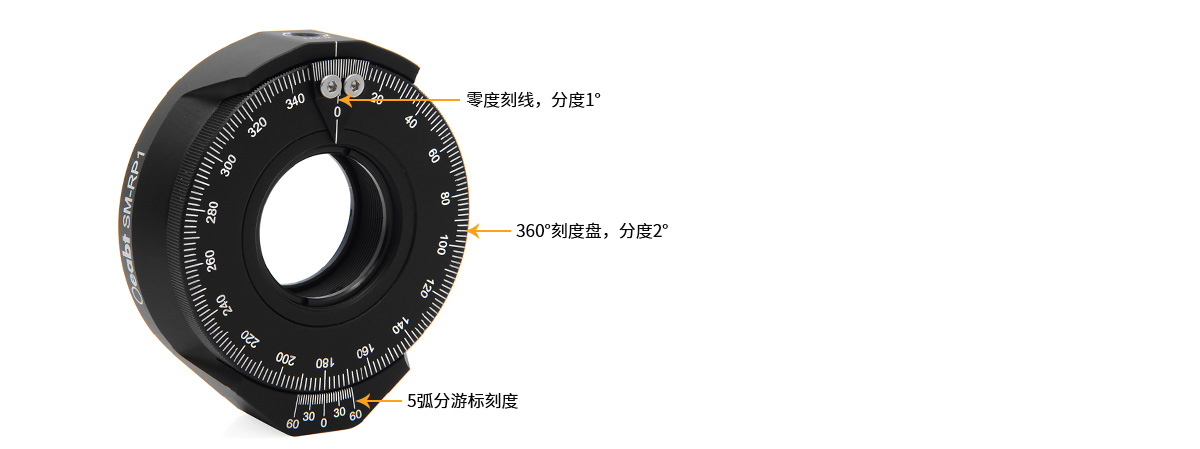

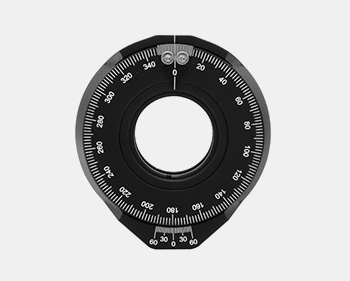

? 360°的刻度盤，分度為2°；零刻度線分度1°；
? 底板的刻度對準線便于精確定位，且正下方具有5弧分游標刻度作用于角度微調；
? 通過固定螺絲鎖定旋轉；

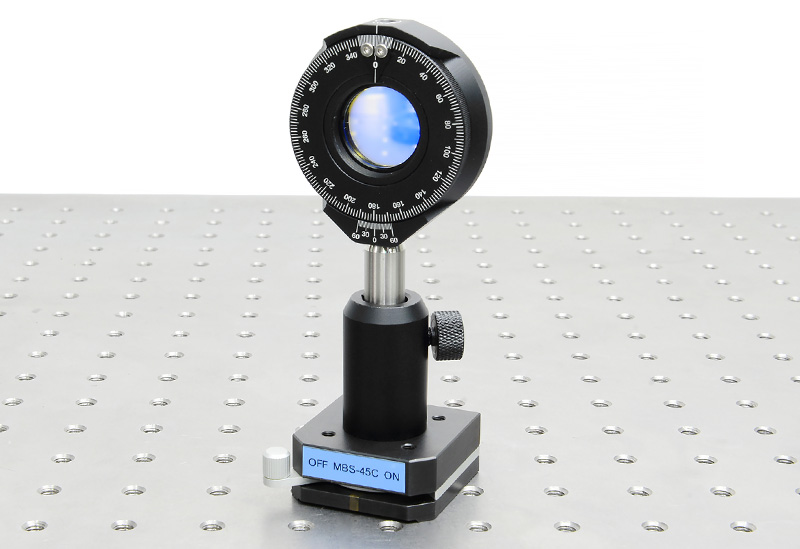

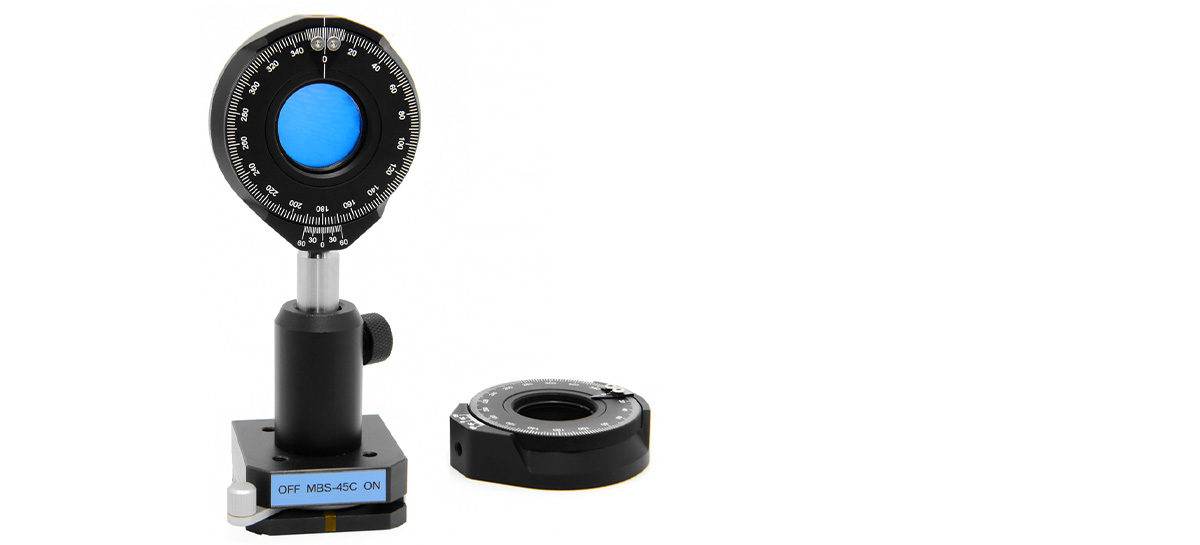

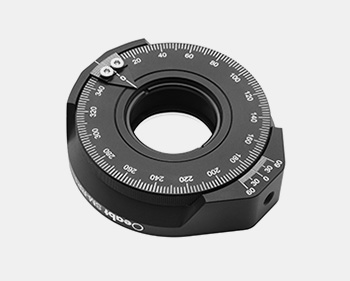

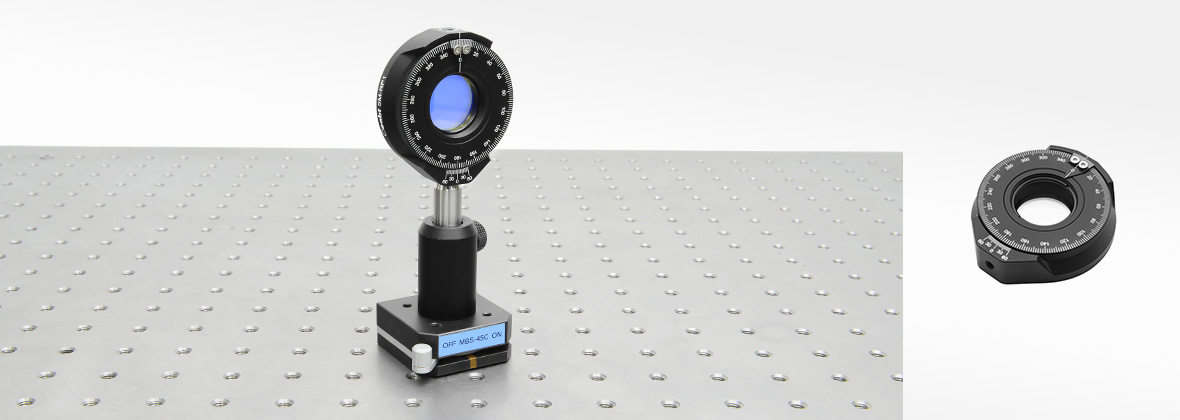

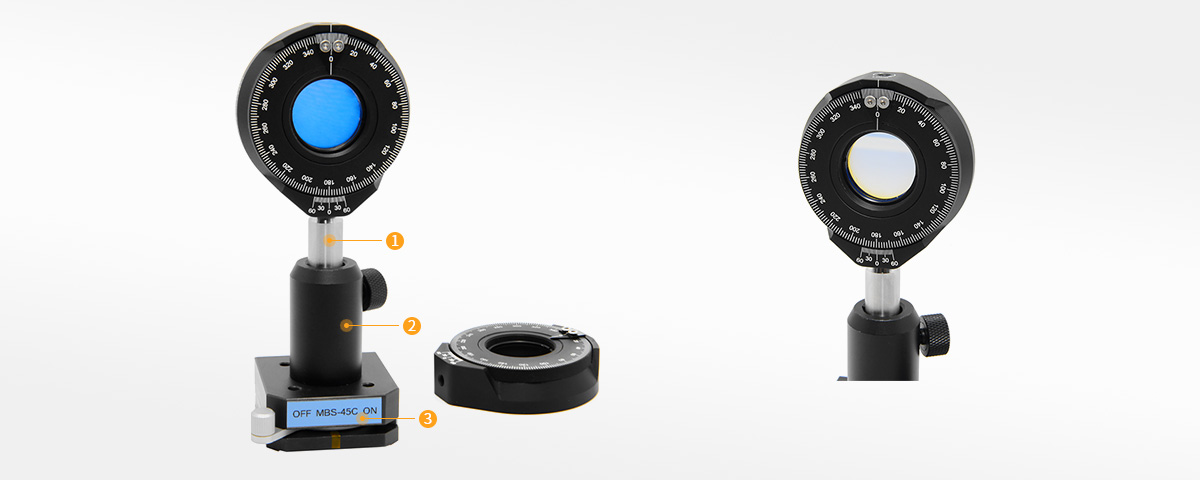

SM-RP1是可鎖定的連續旋轉安裝架，安裝架的滾花邊刻度盤能360°連續旋轉，分度2°。為了便于輔助對準，零刻度線延伸到SM1螺孔的外邊緣，精度分度1°。同時底板刻有分度5弧分的游標刻度。便于精確重復定位和角度微調。
|
型號 |
SM-RP1 |
|
規格 |
?53.2*62.5mm |
|
刻度分度 |
刻度盤：360°,分度2°; 零度對準線:分度1°; 游標刻度:5弧分; |
|
中心孔徑 |
SM1（1.035”-40）內螺紋 |
|
螺紋類型 |
M4螺孔 |
|
重量 |
95.2g |
|
材質 |
7075鋁合金 |

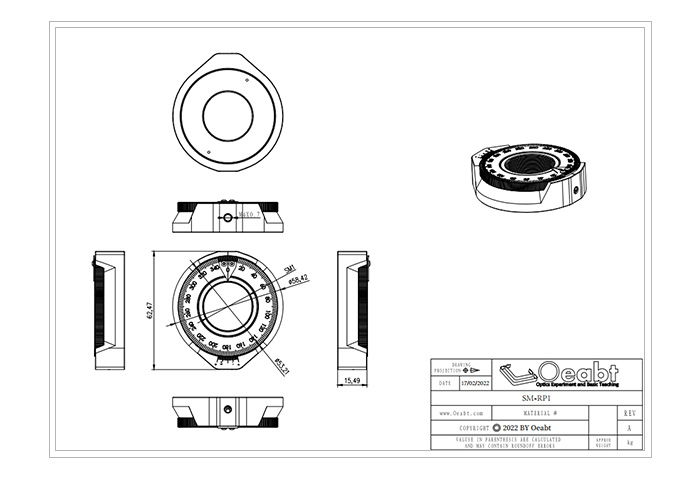

工程圖下載
