? 兼容?1/2英寸或12mm的光學元件，頂絲固定限位；
? 角度范圍：±4°；

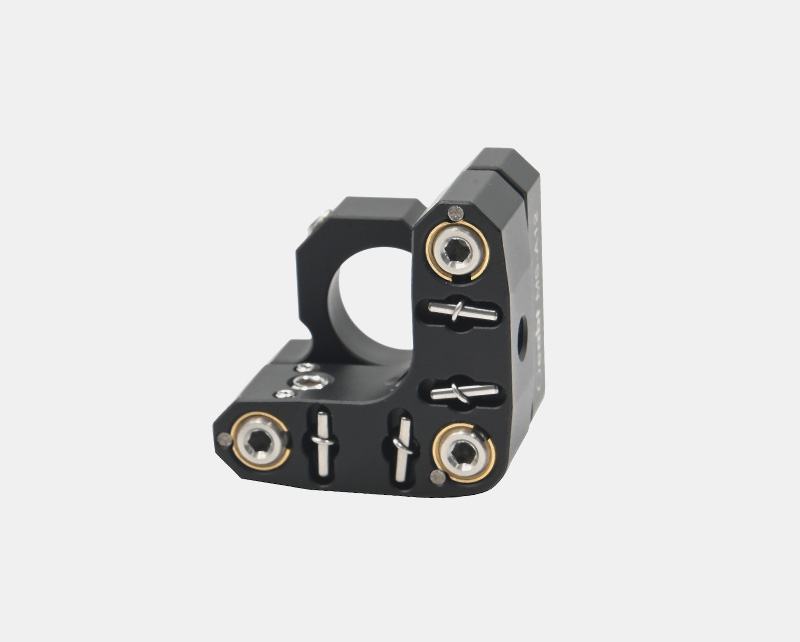

? MS-A12（帶鎖定）：三個M5*0.25調節器，每圈12.8mrad/rev(0.73°)調節；
? MS-B12：兩個M2.5*0.2調節器，每圈13.96mrad/rev（0.8°）調節；

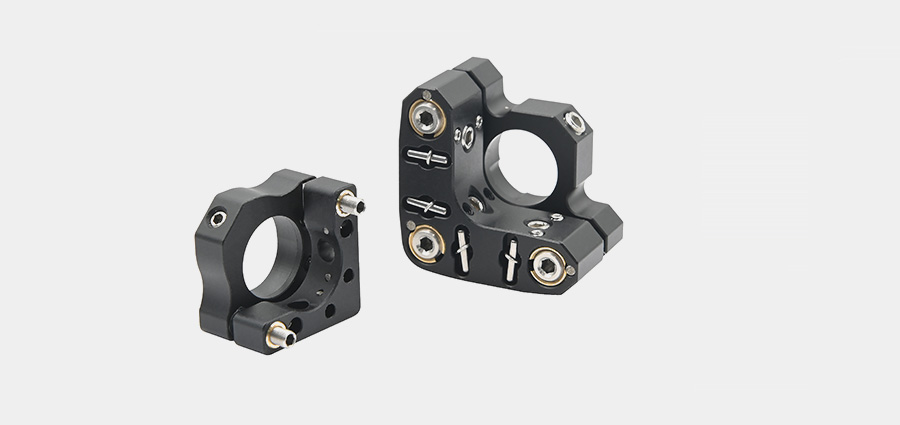

? MS-A12更厚的背板和彈簧提供穩定性，MS-B12體積迷你，尺寸緊湊；

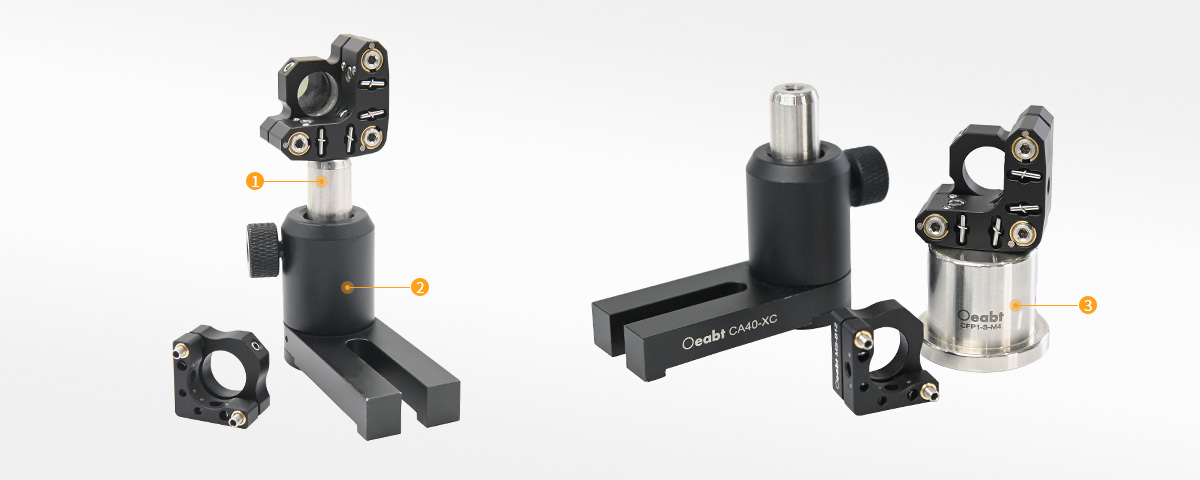

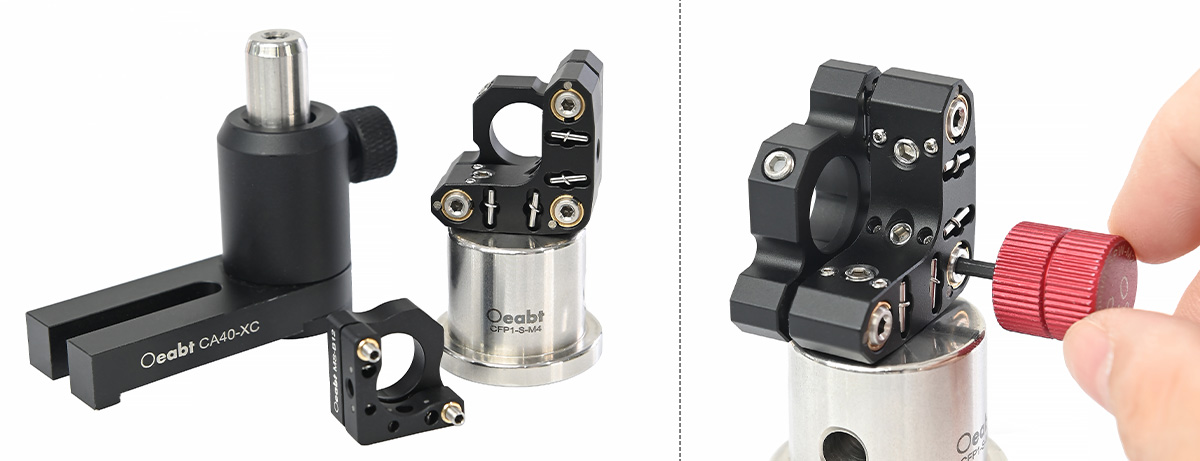

? 底部安裝孔，實現接桿安裝；
調整架提供±4°的俯仰和偏轉調節，用于?1/2英寸光學元件，通過尼龍頂絲固定元件。

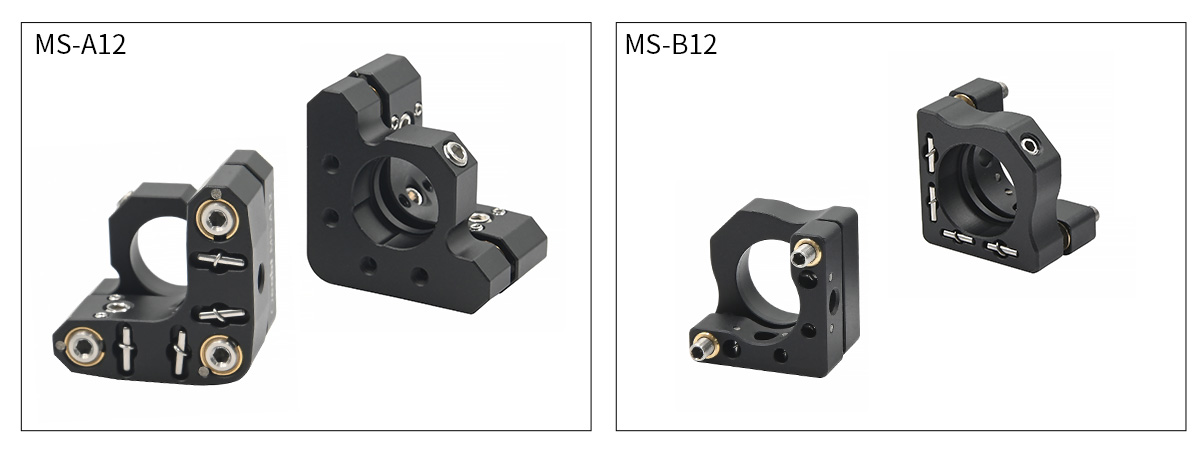

型號
MS-A12
MS-B12
類型
更精密、穩定性高
迷你系列，適合空間有限
規格
29.5*29.5*18.4mm
20.0*20.0*13.2mm
調節器類型
3個M5*0.25
2個M2.5*0.2
調節范圍
±4°和Z軸平移4.5mm
±4°
分辨率精度
12.8mrad/rev(0.73°)
13.96mrad/rev（0.8°）
安裝孔徑
兼容1/2英寸或12mm的光元件，厚度≥3mm
螺孔類型
M4*2處
?3mm*2處
重量
25.3g
6.9g
材質
7075鋁合金

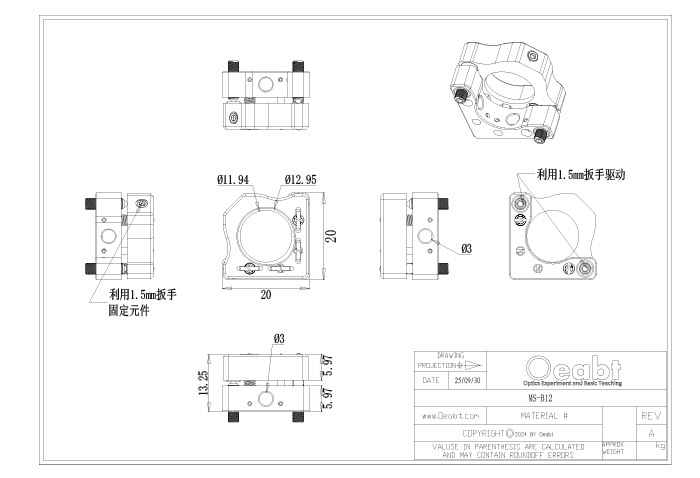

MS-B12 工程圖下載
