參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 在光學系統中對光束重新定向、改變高度；

? 設計安裝于?25mm或?1英寸的光學接桿上的應用；

? 360°連續旋轉，±10°的仰俯調節；

? 最低光束高度：46.2mm；最高光束高度：接桿高度-50.3mm；

FRM1-A底部安裝座和FRM1-X頂部安裝座均可單獨使用，夾具塊的設計可夾持在任意長度的?25mm和?1英寸接桿上，用戶可自定義組裝搭配。

型號	FRM1-A	FRM1-X
調節范圍	360°連續旋轉	360°連續旋轉； ±10°仰俯調節，9.43mrad/rev
鏡片安裝	?1英寸，厚度≥3.3mm
通光孔徑	?16.66mm
重量	160.0g	201.2g
材質	7075鋁合金

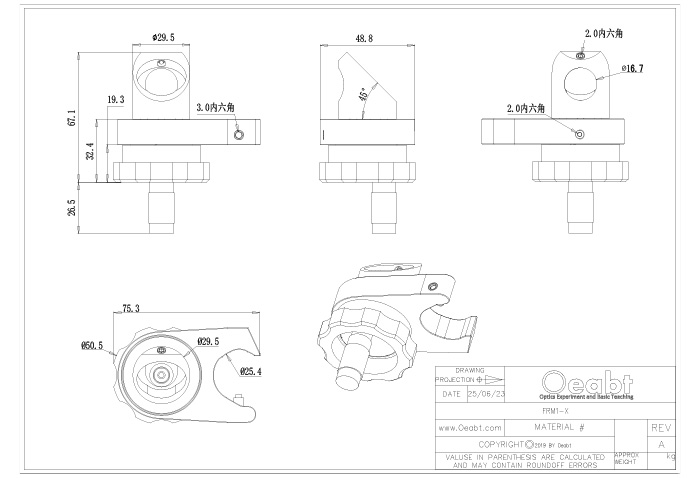

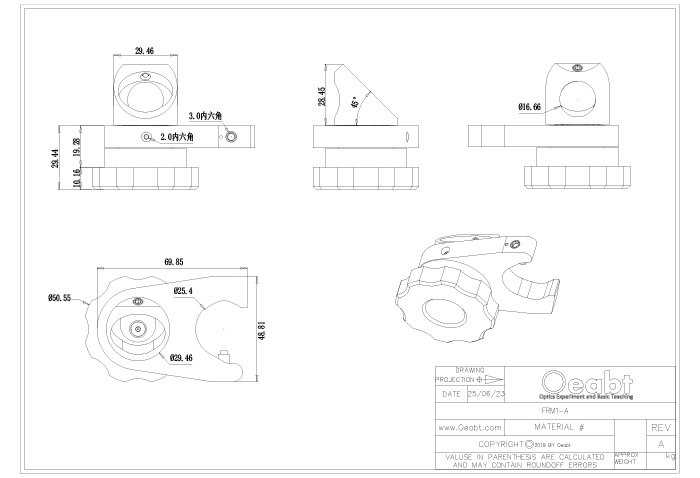

示意圖

通用參數

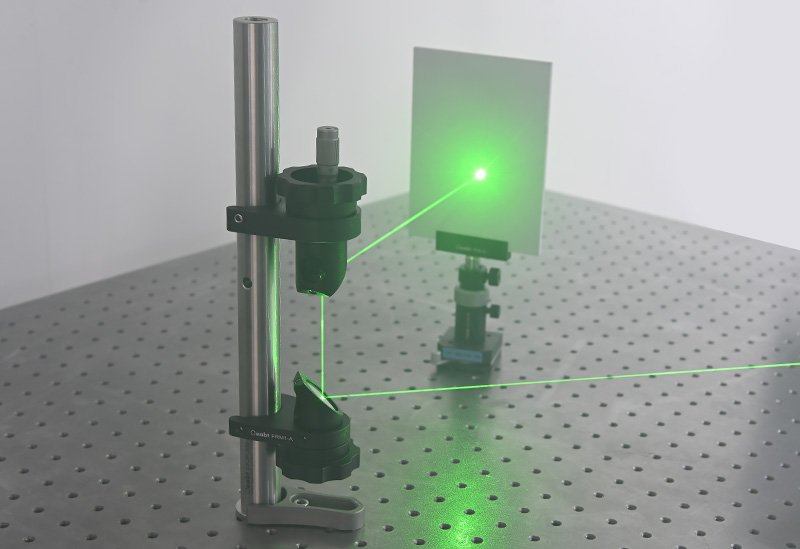

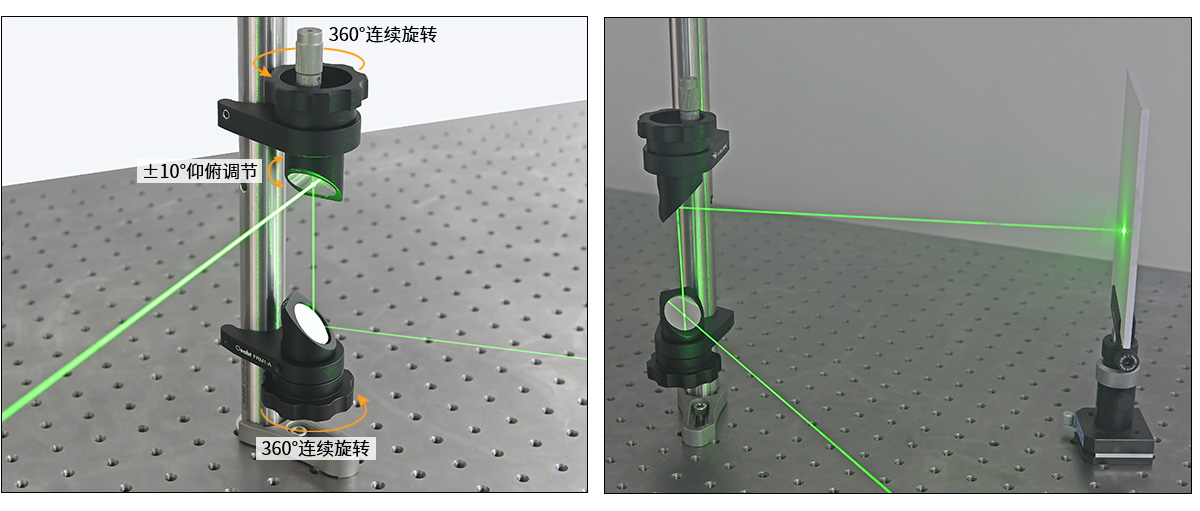

（1）光學爬高架的組件兼容安裝?1英寸的反射鏡片、半返半透鏡片或其它光元件，可以通過旋轉手扭底底座實現光元件座的360°旋轉，對光束方向的重新定向，使光線按照需要的角度進行反射或折射。此外，通過調節光學爬高架上的光元件座位置，可以將安裝在其上的鏡片上下移動，并相應地改變光束的高度。這使得光學系統的調整和優化變得更加靈活，以滿足特定的光學需求。

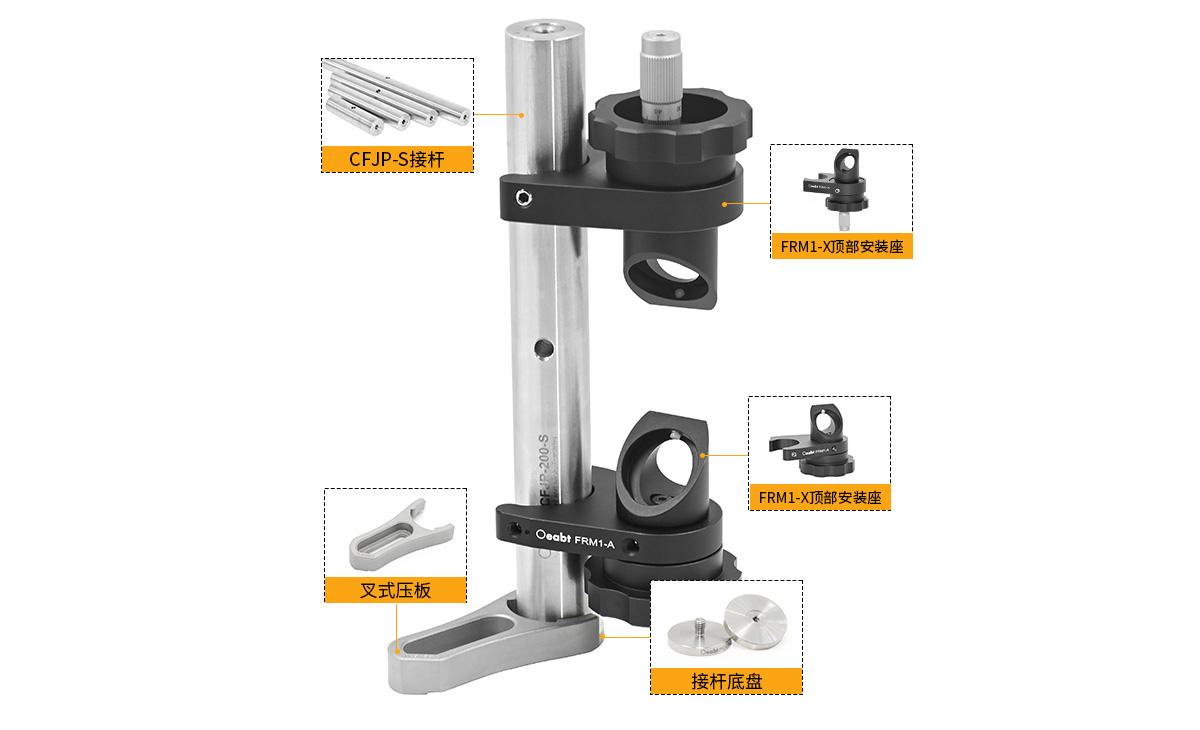

（2）整套爬高架組件包含：
FRM1-A底部安裝座、FRM1-X頂部安裝座、CFJP-S系列?25mm接桿、PCA31-S接桿底盤、M-BASE-C叉式壓板

（3）FRM1-A底部安裝座和FRM1-X頂部安裝座均可單獨使用，夾具塊的設計可夾持在任意長度的?25mm和?1英寸接桿上，用戶可自定義組裝搭配。安裝座兼容安裝厚度≥3.3mm的?1英寸光學元件，且提供360°連續旋轉，通過2.5mm的扳手?jǐn)Q緊側邊的緊定，可鎖定旋轉位置。此外，F(xiàn)RM1-X的千分尺還可提供±10°的仰俯調節，調節分辨率為9.43mrad/rev。

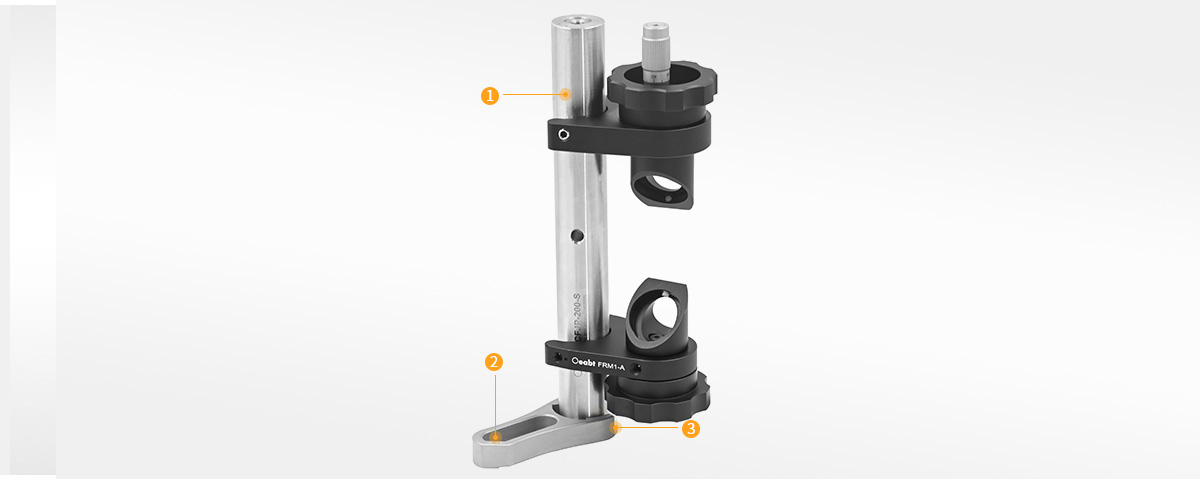

? CFJP-S系列 ?25mm不銹鋼支桿點擊購買>	??M-BASE-C 叉式壓板點擊購買>
? PCA31-S 接桿底盤點擊購買>

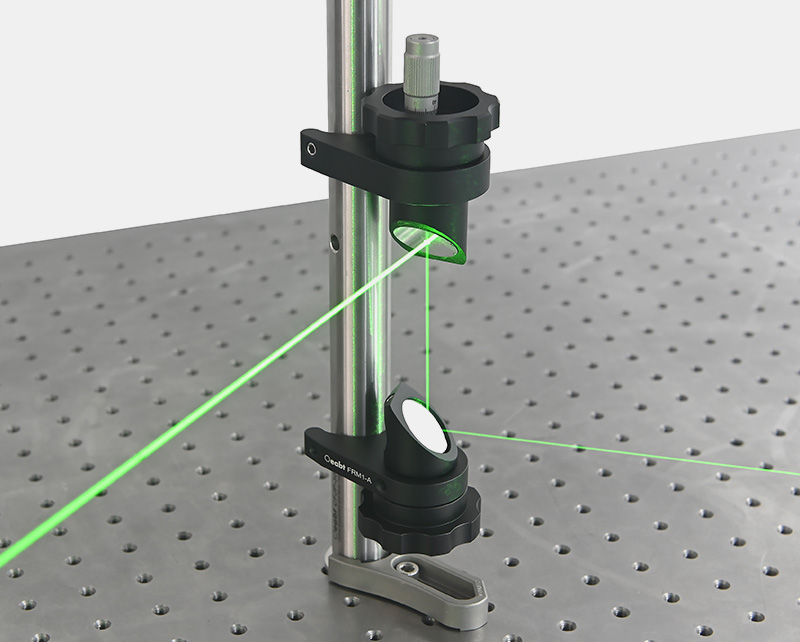

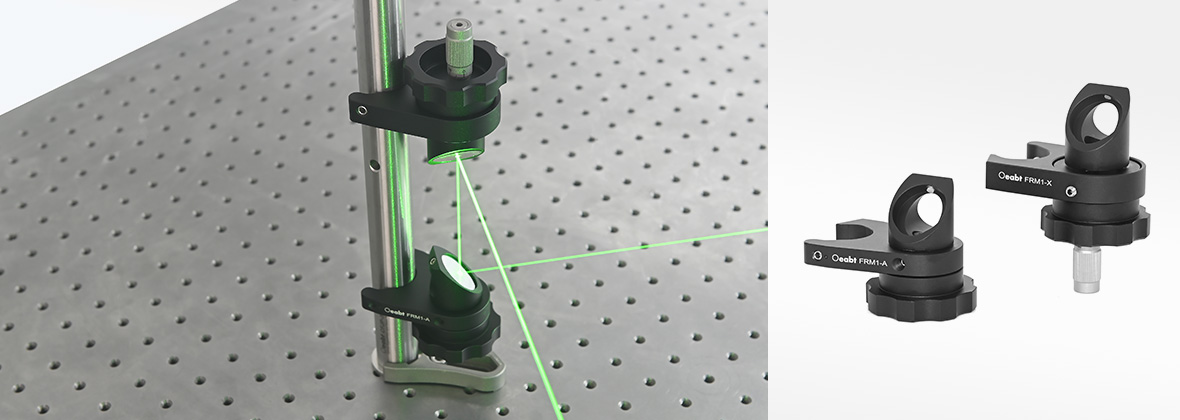

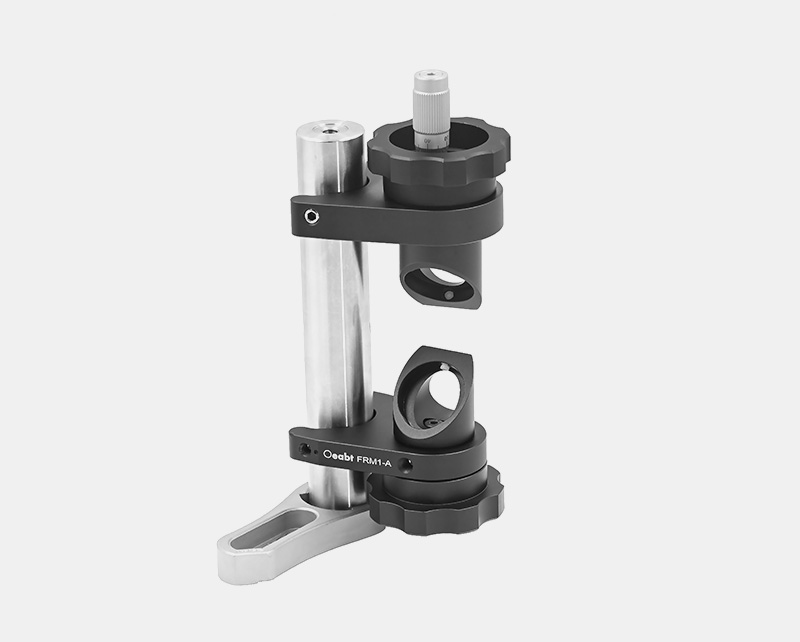

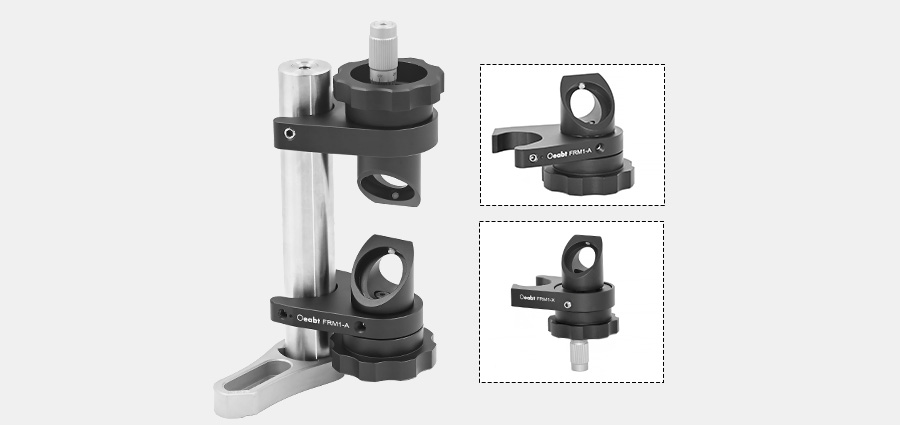

光學爬高架套件

? 在光學系統中對光束重新定向、改變高度；

? 設計安裝于?25mm或?1英寸的光學接桿上的應用；

? 360°連續旋轉，±10°的仰俯調節；

? 最低光束高度：46.2mm；最高光束高度：接桿高度-50.3mm；

光學爬高架的組件兼容安裝?1英寸的反射鏡片、半返半透鏡片或其它光元件，可以通過旋轉手扭底底座實現光元件座的360°旋轉，對光束方向的重新定向，使光線按照需要的角度進行反射或折射。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： FRM1-CFJP150

規格：高度150mm

工程圖：點擊下載

對比：

單價：￥1127

發貨日期：當天

購物車：

FRM1-CFJP150 光學爬高架套件

規格

接桿高度：150mm
安裝孔直徑

/
材質

/
重量

/
螺紋類型

/
產品描述

整套包含： FRM1-A底部安裝座、FRM1-X頂部安裝座、CFJP150-S ?25mm接桿、PCA31-S接桿底盤、M-BASE-C叉式壓板
型號： FRM1-CFJP200

規格：高度200mm

工程圖：點擊下載

對比：

單價：￥1182

發貨日期：當天

購物車：

FRM1-CFJP200 光學爬高架套件

規格

接桿高度：200mm
安裝孔直徑

/
材質

/
重量

/
螺紋類型

/
產品描述

整套包含： FRM1-A底部安裝座、FRM1-X頂部安裝座、CFJP200-S ?25mm接桿、PCA31-S接桿底盤、M-BASE-C叉式壓板
型號： FRM1-CFJP250

規格：高度250mm

工程圖：點擊下載

對比：

單價：￥1232

發貨日期：當天

購物車：

FRM1-CFJP250 光學爬高架套件

規格

接桿高度：250mm
安裝孔直徑

/
材質

/
重量

/
螺紋類型

/
產品描述

整套包含： FRM1-A底部安裝座、FRM1-X頂部安裝座、CFJP250-S ?25mm接桿、PCA31-S接桿底盤、M-BASE-C叉式壓板
型號： FRM1-CFJP300

規格：高度300mm

工程圖：點擊下載

對比：

單價：￥1262

發貨日期：當天

購物車：

FRM1-CFJP300 光學爬高架套件

規格

接桿高度：300mm
安裝孔直徑

/
材質

/
重量

/
螺紋類型

/
產品描述

整套包含： FRM1-A底部安裝座、FRM1-X頂部安裝座、CFJP300-S ?25mm接桿、PCA31-S接桿底盤、M-BASE-C叉式壓板

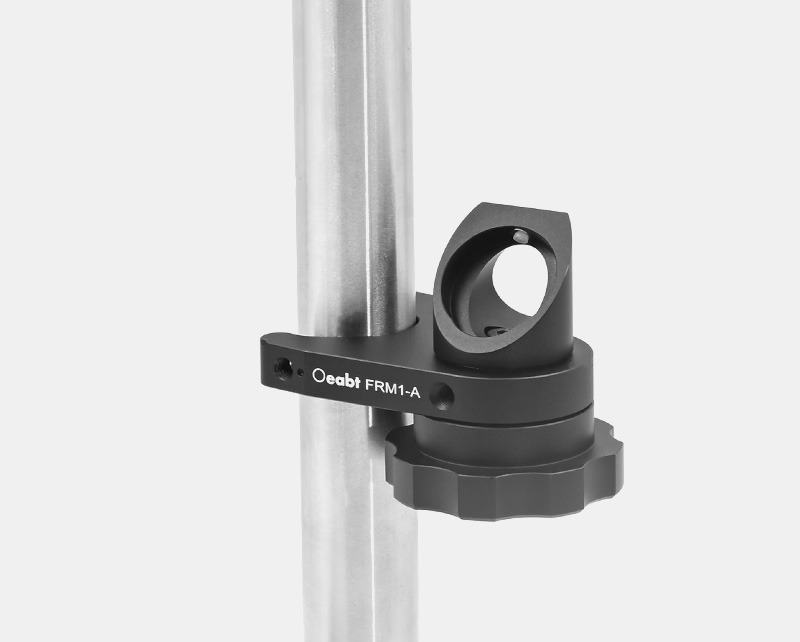

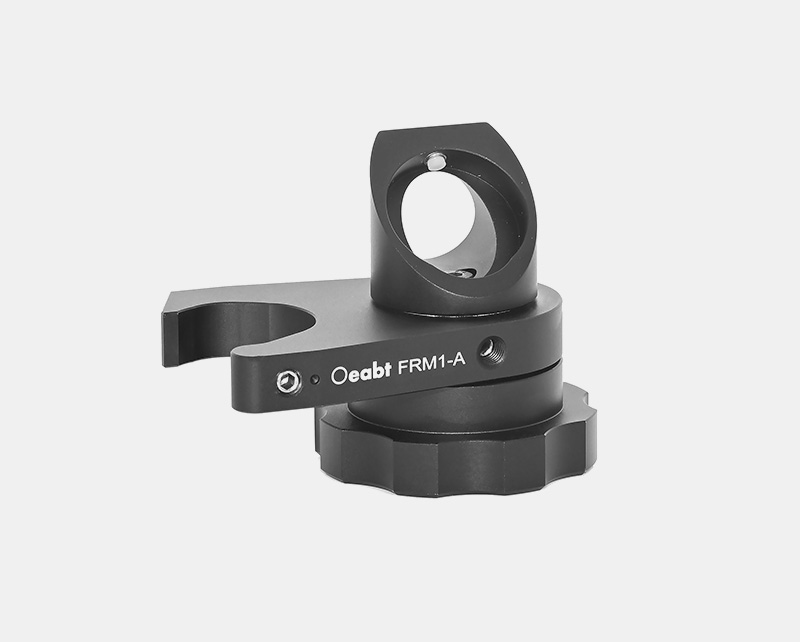

FRM1-A 光學爬高架組件【底部安裝座】

? 旋轉光束轉向部件；

? 45°安裝座，360°連續旋轉；

? 用于安裝厚度≥3.3mm的?1英寸光學元件；

? 背部通光孔徑：?16.7mm；

安裝座兼容安裝厚度≥3.3mm的?1英寸光學元件，且提供360°連續旋轉，通過2.5mm的扳手?jǐn)Q緊側邊的緊定，可鎖定旋轉位置

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： FRM1-A

規格： 360°連續旋轉

工程圖：點擊下載

對比：

單價：￥399

發貨日期：當天

購物車：

FRM1-A 底部安裝座

規格

用于安裝厚度≥3.3mm的?1英寸光學元件
安裝孔直徑

背部通光孔徑：?16.66mm
材質

7075鋁合金
重量

160.0g
螺紋類型

/
產品描述

45°安裝座，360°連續旋轉；

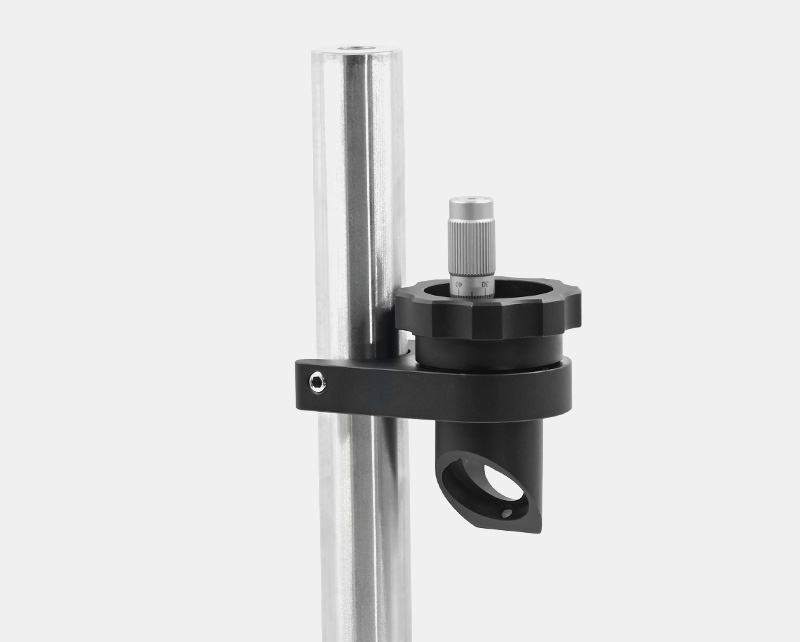

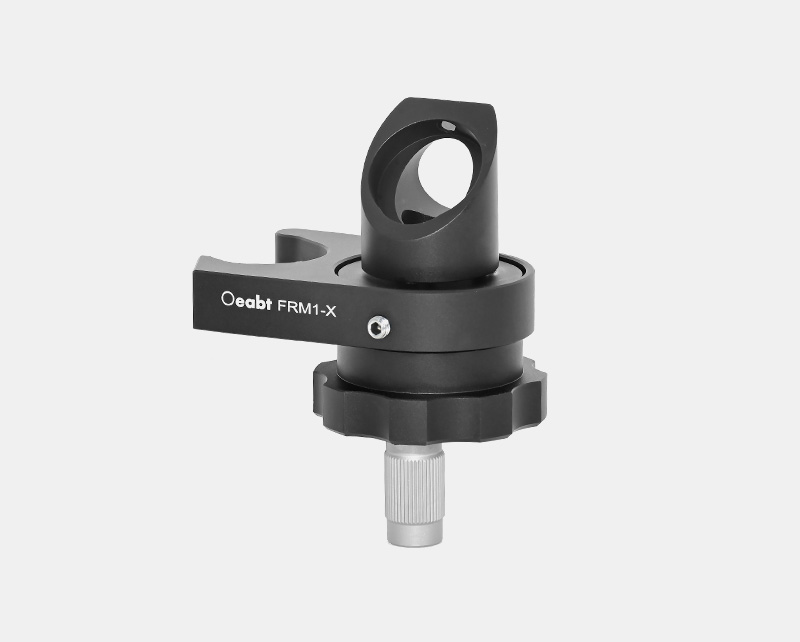

FRM1-X 光學爬高架組件【頂部安裝座】

? 俯仰旋轉光束轉向組件；

? 45°安裝座，360°連續旋轉；

? 千分尺提供±10°的仰俯調節，每轉9.43mrad/rev；

? 用于安裝厚度≥3.3mm的?1英寸光學元件；

? 背部通光孔徑：?16.7mm；

安裝座兼容安裝厚度≥3.3mm的?1英寸光學元件，且提供360°連續旋轉，通過2.5mm的扳手?jǐn)Q緊側邊的緊定，可鎖定旋轉位置。FRM1-X的千分尺還可提供±10°的仰俯調節，調節分辨率為9.43mrad/rev。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： FRM1-X

規格： 360°連續旋轉；±10°仰俯調節

工程圖：點擊下載

對比：

單價：￥558

發貨日期：當天

購物車：

FRM1-X 頂部安裝座

規格

安裝厚度≥3.3mm的?1英寸光學元件
安裝孔直徑

背部通光孔徑：?16.66mm；
材質

7075鋁合金
重量

201.2g
螺紋類型

/
產品描述

360°連續旋轉；千分尺提供±10°的仰俯調節，每轉9.43mrad/rev
