參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

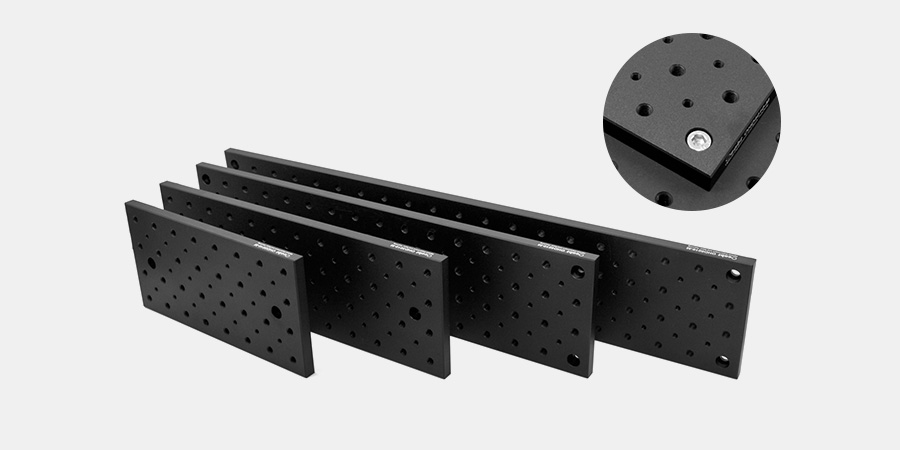

產品說明

? 平臺板面采用矩陣排列，孔直徑標準為M4/M6螺紋孔；

? 孔距為25mm*25mm,厚度10.1mm，平整度＜0.1mm；

? 沉頭安裝孔完全不影響螺紋孔陣列，距離邊緣為25mm；

? 標準的螺紋孔陣列可安裝各種光機械，光具座等；

? 采用7075實心鋁合金精密加工，具有重量輕,方便移動,平面不易變形等特點；

? 我們提供定制服務，詳情請聯系我們的客服；

鋁制面包板為無磁材質, 可以作為光學裝置底板，進行實驗和安裝小型光學系統的高性價比的載體平臺。面包板表面經過陽極氧化發黑處理, 可以減少表面光反射；采用25mm*25mm陣距排列，距離邊緣為12.5mm的螺紋孔貫穿底部，可任意一側安裝組件。

型號	參數
OHD2010-M \| 規格:20101.1cm; 螺紋類型:M4/M6（2個沉頭孔）; 重量:0.51kg;
OHD3010-M?\|?規格:30101.1cm;?螺紋類型:M4/M6（2個沉頭孔）;?重量:0.78kg;?
OHD4010-M \|?規格:40101.1cm;?螺紋類型:M4/M6（4個沉頭孔）;?重量:1.02kg;?
OHD5010-M \|?規格:50101.1cm;?螺紋類型:M4/M6（4個沉頭孔）;?重量:1.28kg;?

型號	OPS-B
規格	100.050.010mm
螺紋類型	M6*8處，間距25mm
重量	130.0g
材質	7075鋁合金

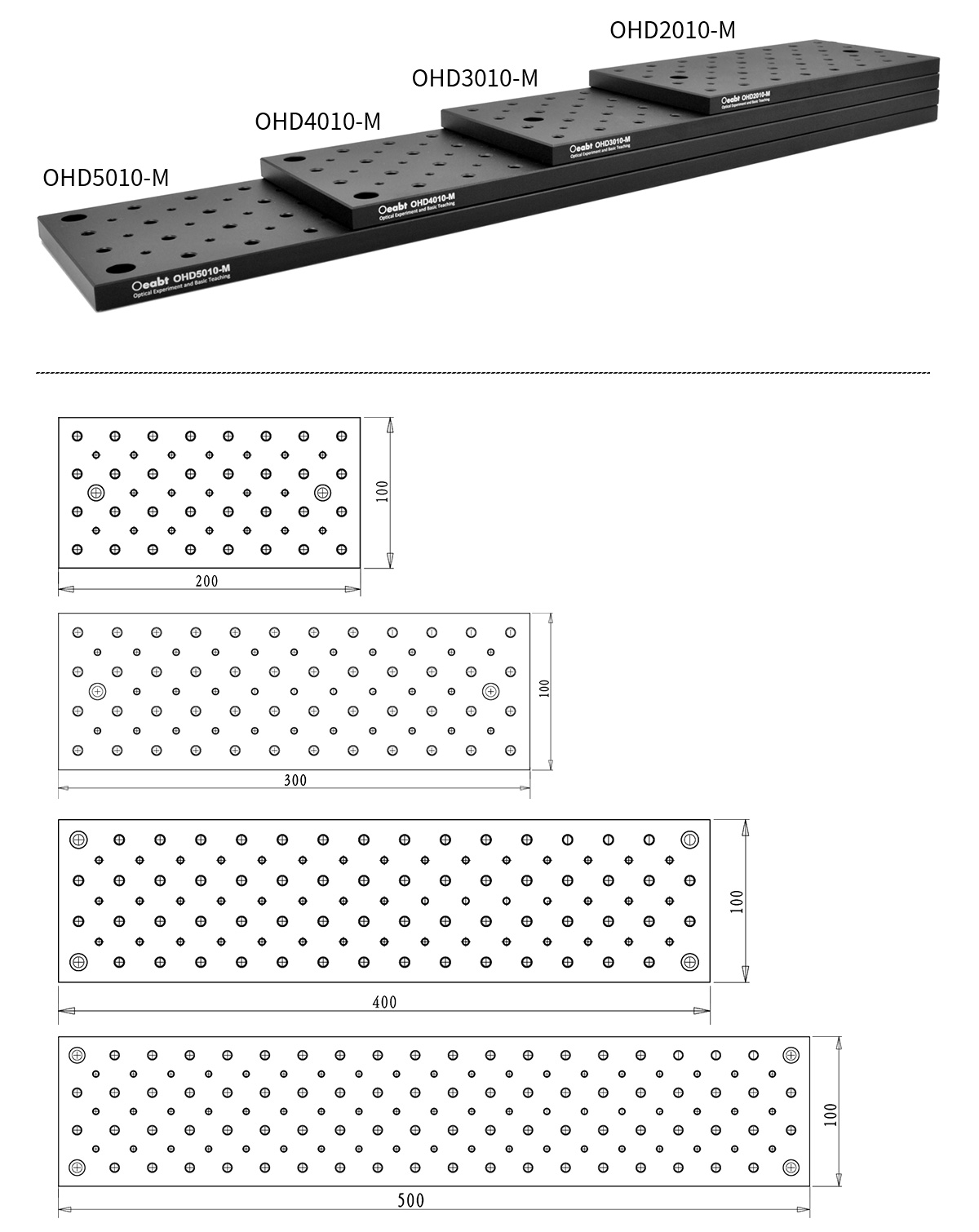

示意圖

通用參數

?產品描述

（1）面包板表面經過陽極氧化發黑處理，以最大程度地減少表面反射，并有標準的25mm*25mm螺紋孔陣列，距離面包板邊緣為12.5mm。對于空間有限的實驗室，這些實心鋁質、無磁鋁面包板是組裝光學裝置原型、進行實驗和安裝小型子系統的一種便利而高性價比的平臺。

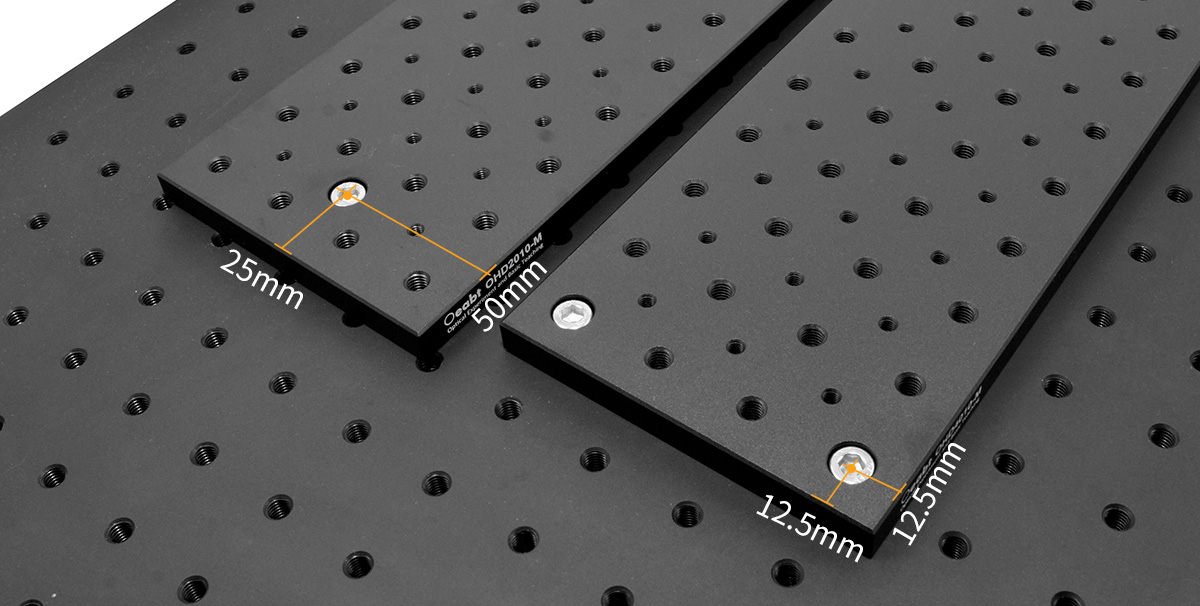

（2）每塊面包板都有偏移錯開螺紋孔陣列的2個或4個沉頭安裝孔，這樣不會對客戶預想應用的安裝表面造成影響。2個或4個標準安裝孔位于面包板的邊角位置，距離邊緣(25mm/50mm)或(12.5mm/12.5mm)。

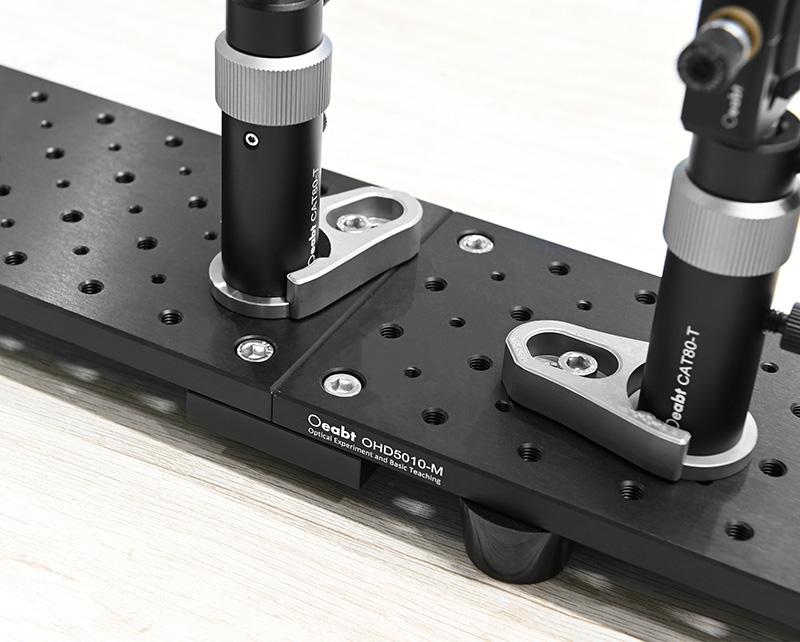

（3）利用OPS-B可拼接延長不同長度該系列的面包板，與面包板具有相同的100mm鋁板寬度，利用沉孔從而將較短的面包板連接成長面包板結構。

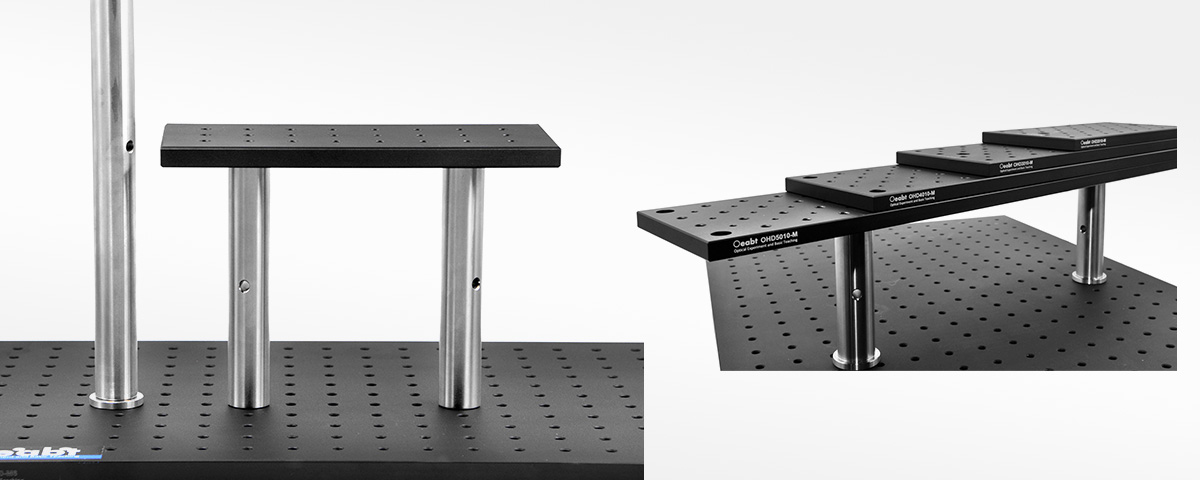

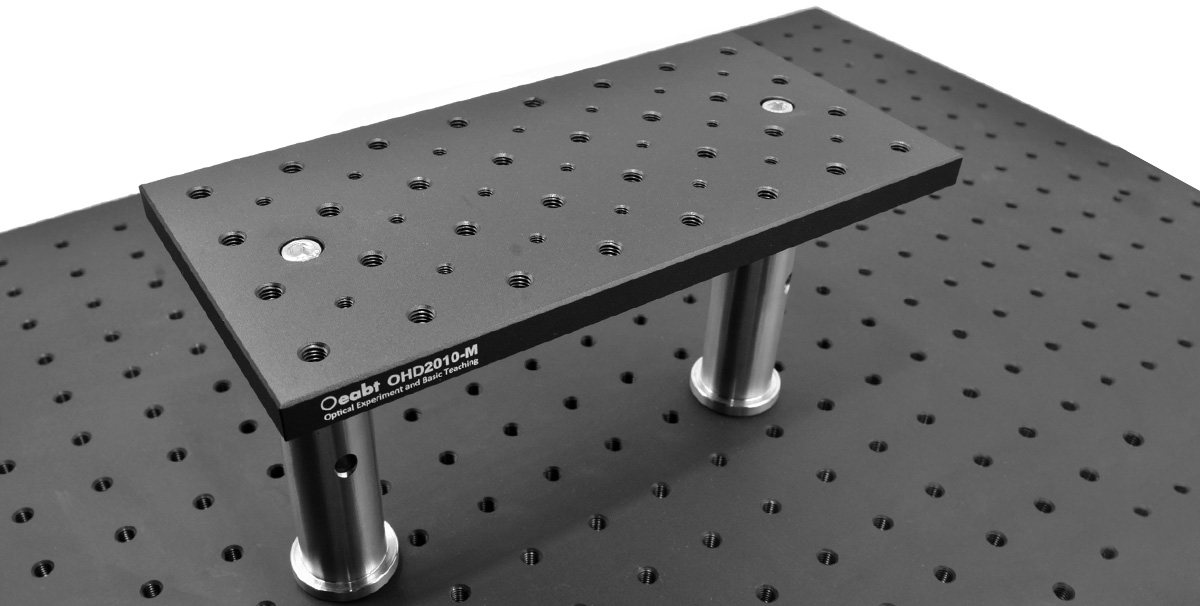

（4）面包板通過安裝孔連接到各種表面以及安裝座，包括光學平臺、其它面包板、安裝接桿或支架。

（4）多種可選尺寸，提供定制面包板訂購服務，詳情咨詢客服。

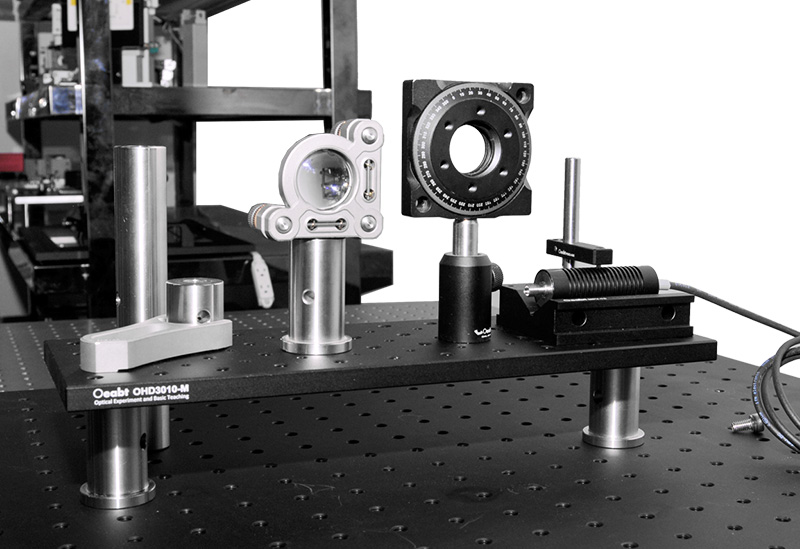

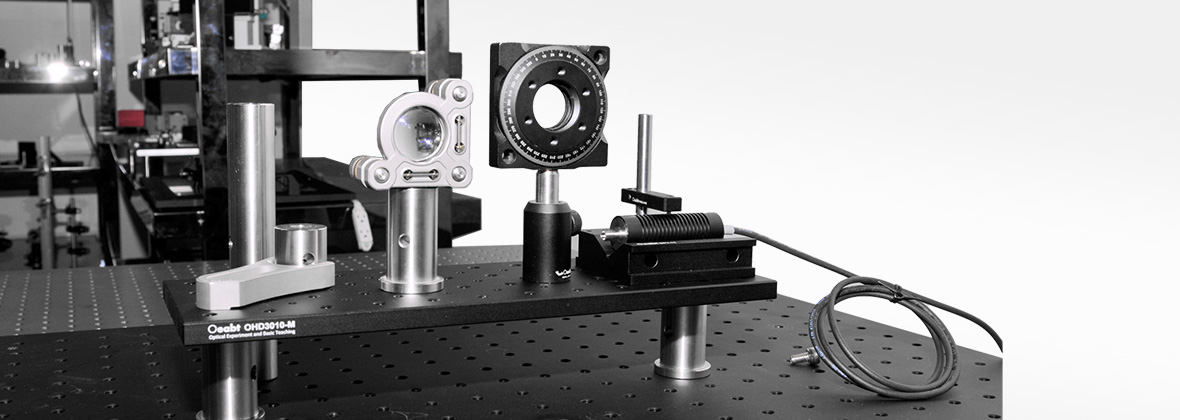

1.安裝方式：

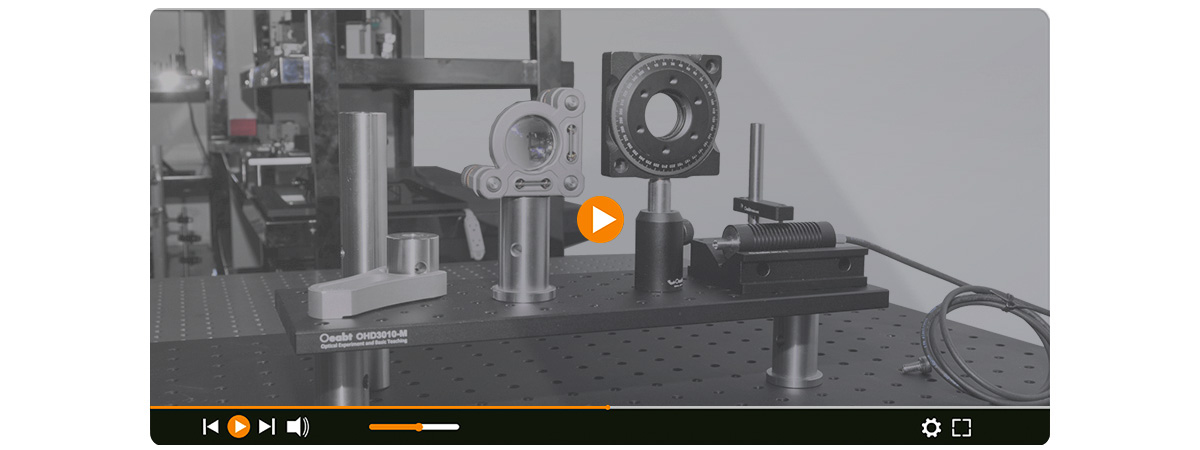

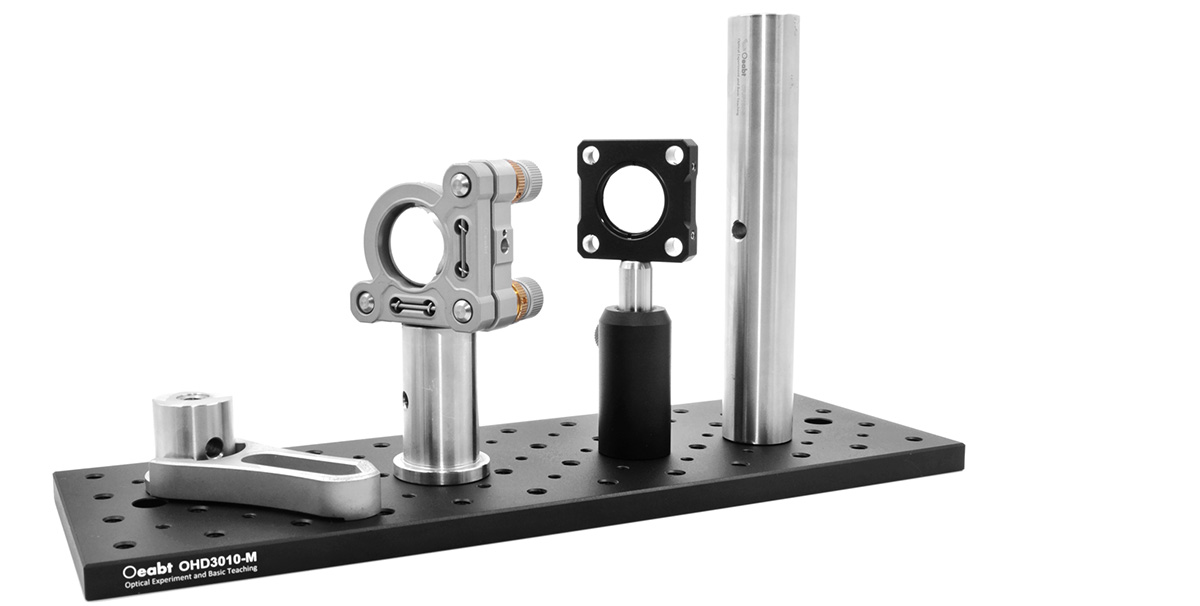

? ? ?Oeabt系列面包板便于各種光學元件，位移座等，各種干涉系統的搭建。安裝孔可用于將面包板安裝到光學 平臺、其它面包板、安裝接桿、支架或多種其它表面或安裝座上。

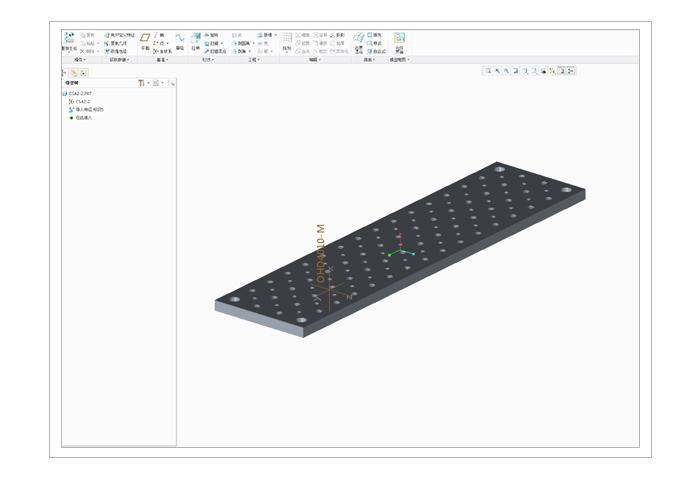

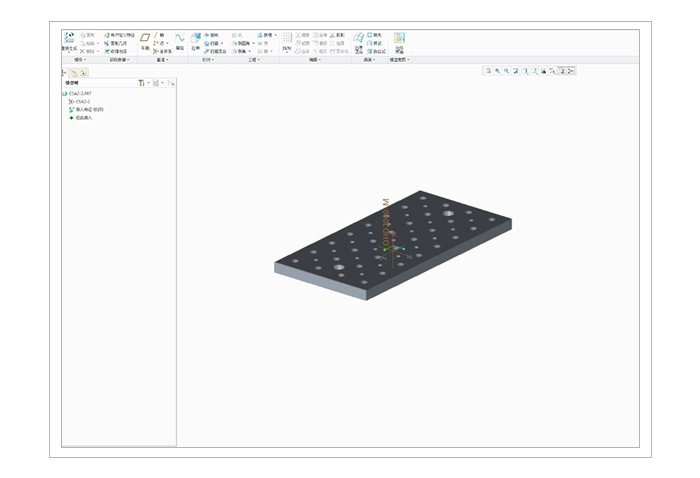

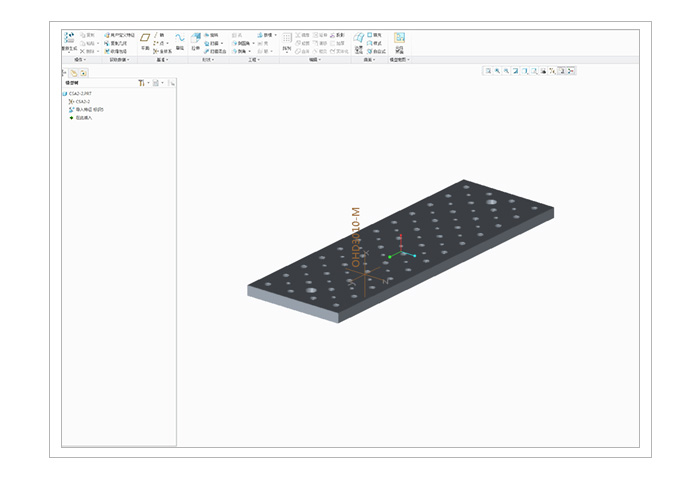

OHD-M系列 STP文件

OHD-M系列小規格面包板

? 平臺板面采用矩陣排列，孔直徑標準為M4/M6螺紋孔；

? 孔距為25mm*25mm,厚度10.1mm，平整度＜0.1mm；

? 沉頭安裝孔完全不影響螺紋孔陣列，距離邊緣為25mm；

? 標準的螺紋孔陣列可安裝各種光機械，光具座等；

? 采用7075實心鋁合金精密加工，具有重量輕,方便移動,平面不易變形等特點；

? 我們提供定制服務，詳情請聯系我們的客服；

型號

規格

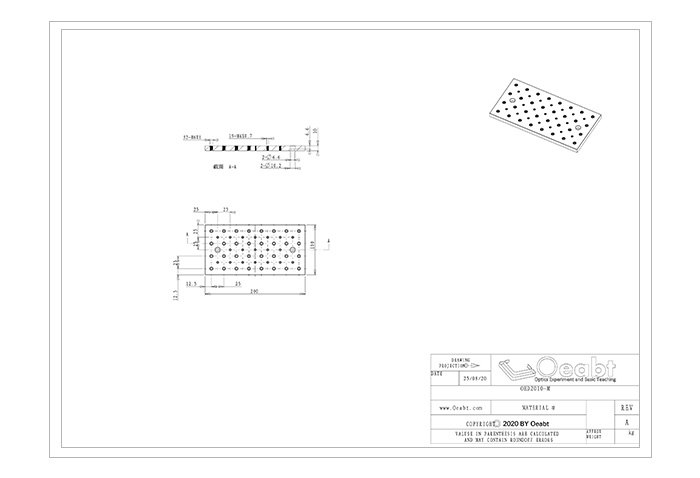

工程圖

對比

單價

發貨日期

購物車

型號： OHD2010-M

規格： 20*10*1.1cm

工程圖：點擊下載

對比：

單價：￥300

發貨日期：當天

購物車：

OHD2010-M 小規格面包板

規格

20*10*1.1cm
材質

7075鋁合金
重量

0.51kg
孔距

25*25mm,螺紋類型:M4/M6（2個沉頭孔）
產品描述
型號： OHD3010-M

規格： 30*10*1.1cm

工程圖：點擊下載

對比：

單價：￥355

發貨日期：當天

購物車：

OHD3010-M 小規格面包板

規格

30*10*1.1cm
材質

7075鋁合金
重量

0.78kg
孔距

25*25mm,螺紋類型:M4/M6（2個沉頭孔）
產品描述
型號： OHD4010-M

規格： 40*10*1.1cm

工程圖：點擊下載

對比：

單價：￥405

發貨日期：當天

購物車：

OHD4010-M 小規格面包板

規格

40*10*1.1cm
材質

7075鋁合金
重量

1.02kg
孔距

25*25mm,螺紋類型:M4/M6（4個沉頭孔）
產品描述
型號： OHD5010-M

規格： 50*10*1.1cm

工程圖：點擊下載

對比：

單價：￥448

發貨日期：當天

購物車：

OHD5010-M 小規格面包板

規格

50*10*1.1cm
材質

7075鋁合金
重量

1.28kg
孔距

25*25mm,螺紋類型:M4/M6（4個沉頭孔）
產品描述

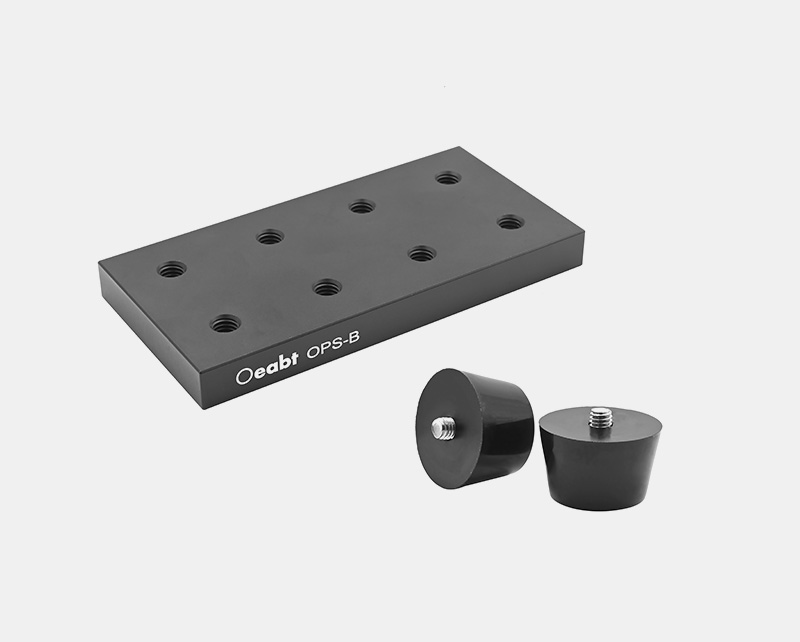

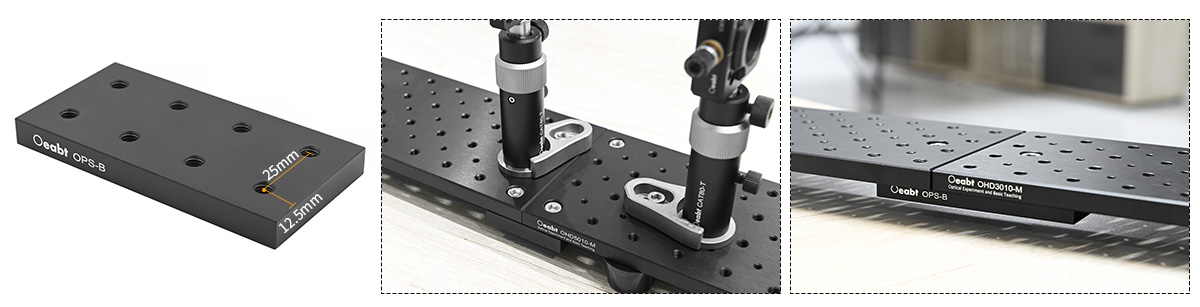

OPS-B 連接平板

? 可并列連接兩塊小面包板；

? 安裝螺孔與25mm標準孔間距對齊；

? 面包板腳墊安裝于面包板底部，便于放置或抬起搬運 表面經過黑色陽極化處理，反射率低；

利用OPS-B可拼接延長不同長度該系列的面包板
