參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 最大位移行程±2.5mm；

? SM1（1.035”-40）內螺紋，兼容?1英寸SM1透鏡套管；

? 前后板均有4-40螺紋孔，間距30*30mm；

? 兼容30mm籠式系統；

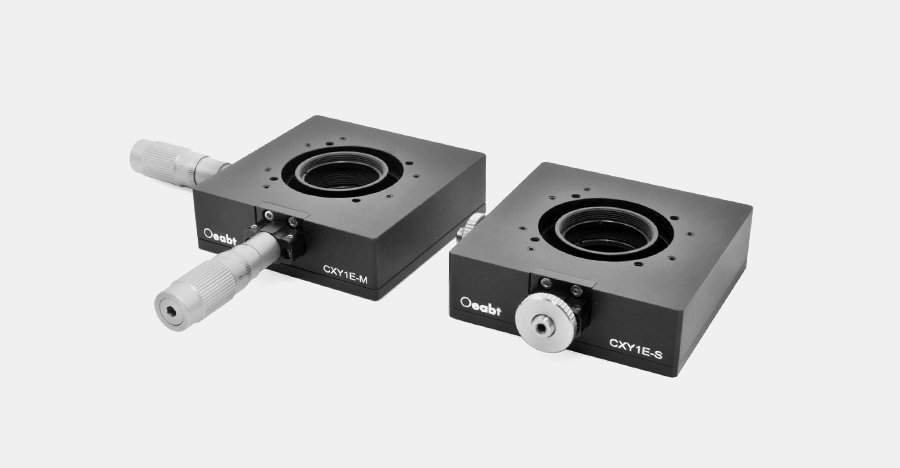

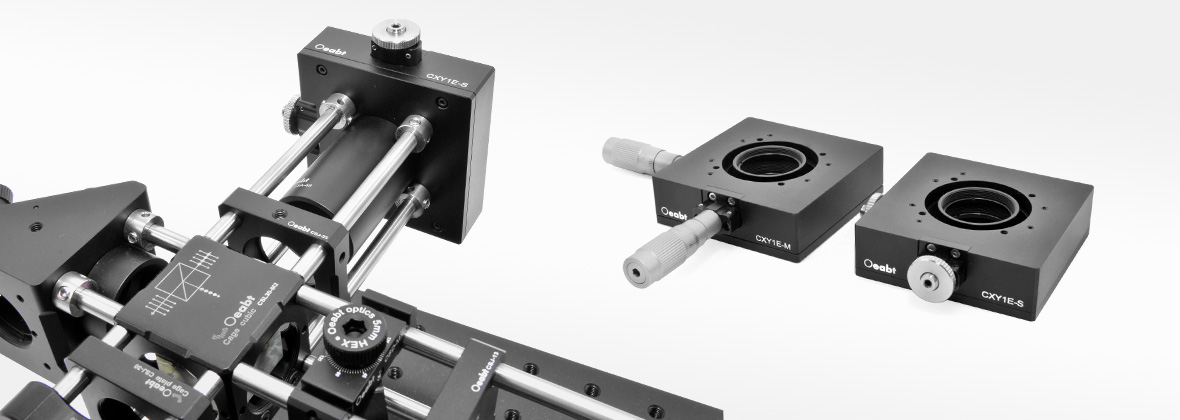

CXY1E系列移動平臺提供±2.5mm的行程，兼容30mm籠式系統。可安裝最厚12.2mm的?1英寸光學元件。

型號	CXY1E-M	CXY1E-S
主臺規格	66.066.020.6mm
驅動方式	游標千分尺	調節螺絲
中心孔	SM1(1.035”-40)內螺紋,兼容?1英寸光學元件
螺紋類型	M4
重量	227.4g	182.4g
材質	7075鋁合金

示意圖

通用參數

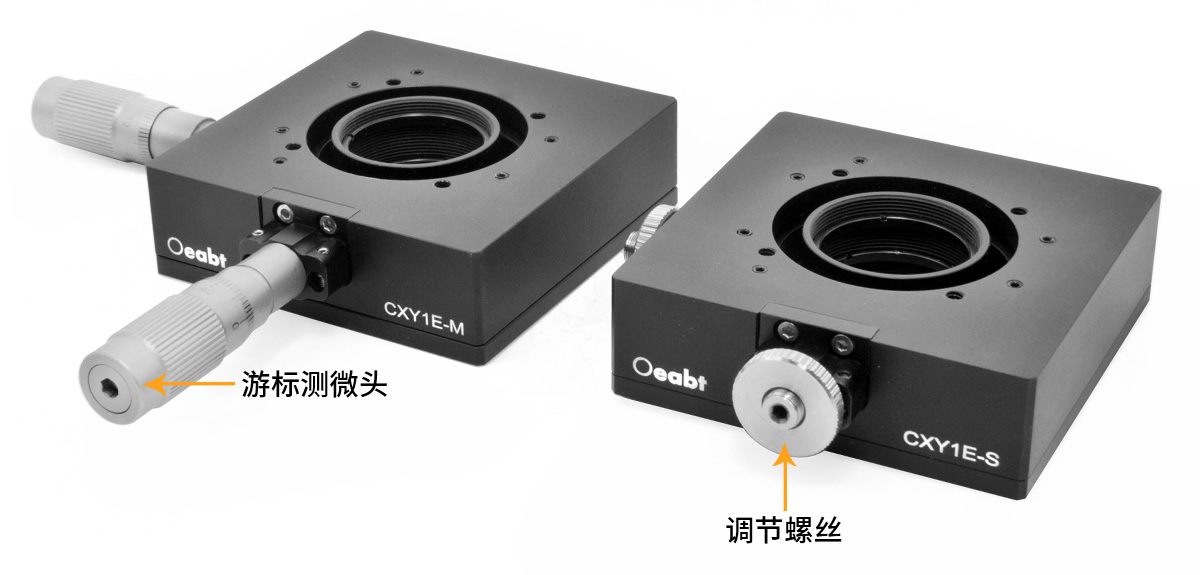

（1）CXY1E系列移動平臺提供±2.5mm的行程，具有兩種驅動方式：調節螺絲、游標測微頭。CXY1E-M以SM13游標測微頭為驅動方式，螺距0.5mm，其以10μm的精度增量直接讀取。而CXY1E-S以調節螺絲為驅動方式，以每轉0.25mm為增量，調節器的鎖定緊定螺釘使用附帶的2mm六角扳手調節。

（2）該平移架中心的SM1（1.035”-40）螺紋可用兩個附帶的CSK3卡環，安裝厚度不超過12.2mm的?1英寸光學元件。平移臺設計用于連接?1英寸SM1透鏡套管和30mm籠式系統裝配，為安裝座的另一側為3.5mm深的內螺紋，用于安裝SM1螺紋套管。

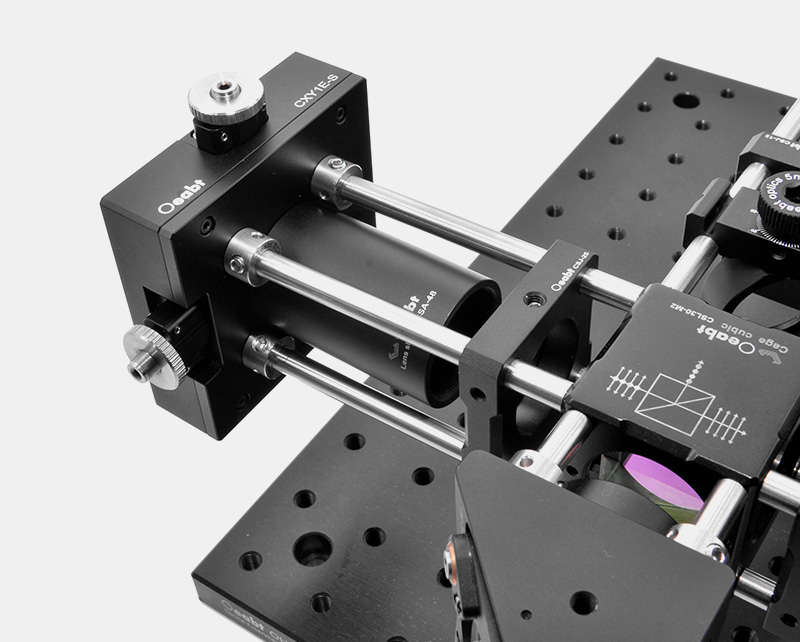

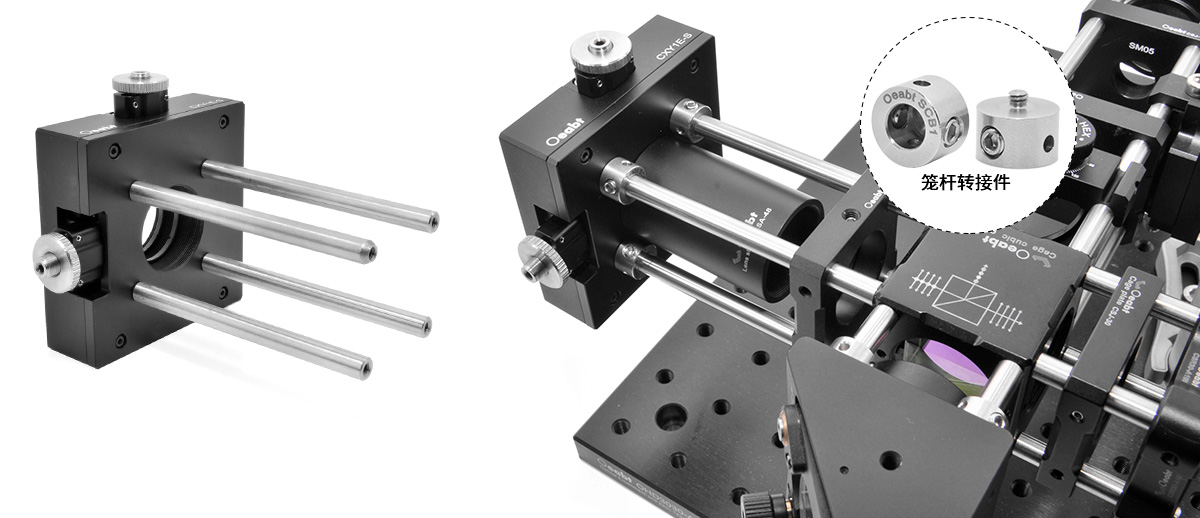

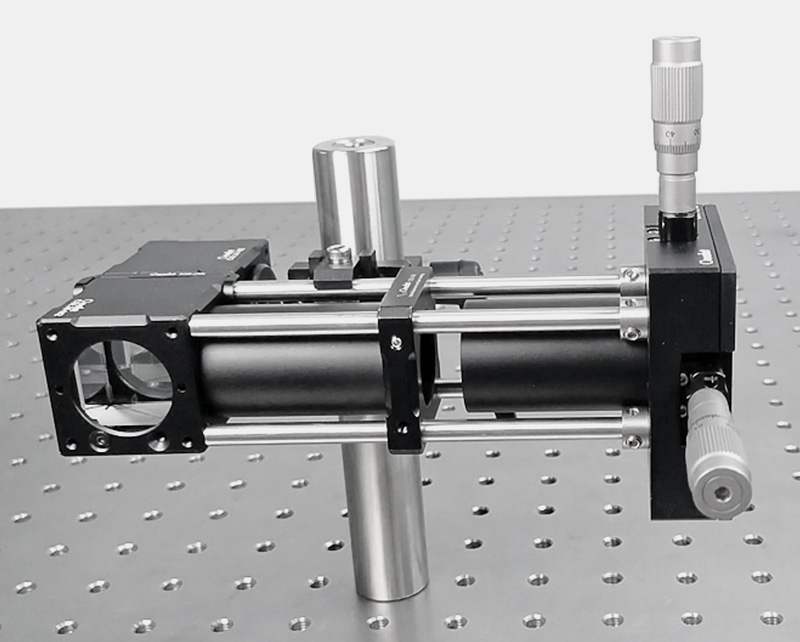

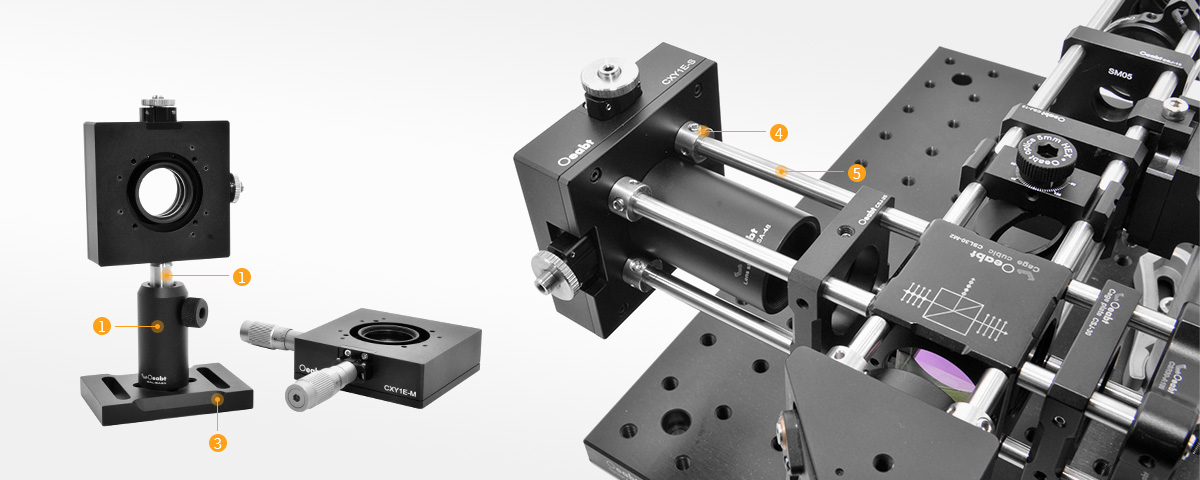

（3）前后面板各有4個4-40螺紋孔，兼容我們?6mm的支桿，應用于30mm籠式系統裝配。對于在籠式系統里需要臨時加入CXY1E系列調整架時，可搭配SCB1籠桿轉接件使用，為構建系統提供了高度的靈活性。

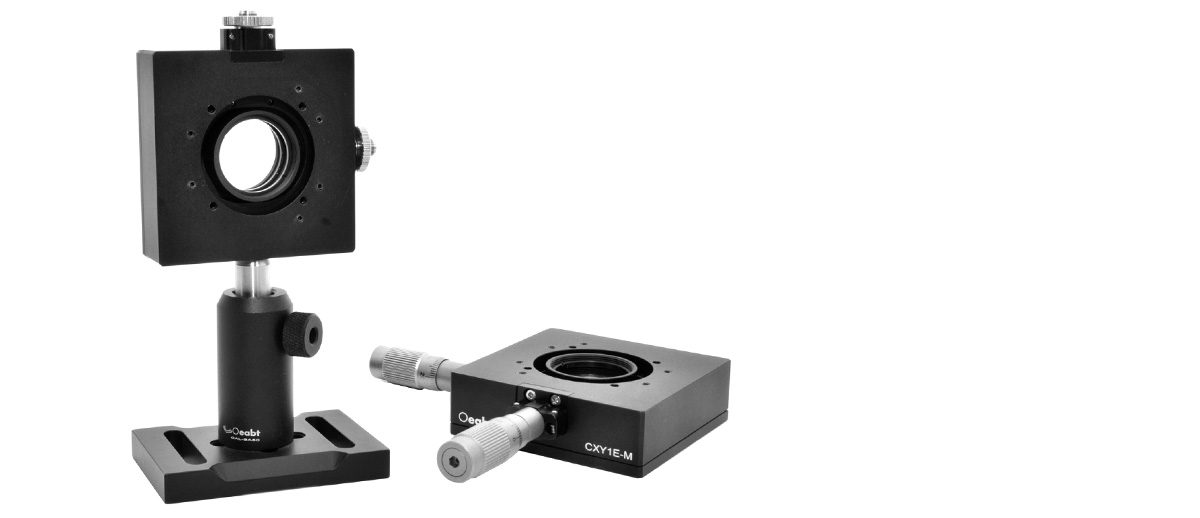

（4）該調整架的下表面有3處M4螺孔，能夠直接安裝在我們的?12mm的接桿上，應用于自由空間。

??PCA-S系列 ?12mm不銹鋼接桿點擊購買 >	??CA-A系列接桿支架點擊購買 >
??M-BASE 可調節底板底座點擊購買 >	??SCB1系列籠桿轉接件點擊購買 >
??PCM-S系列 ?6mm籠式支桿點擊購買 >

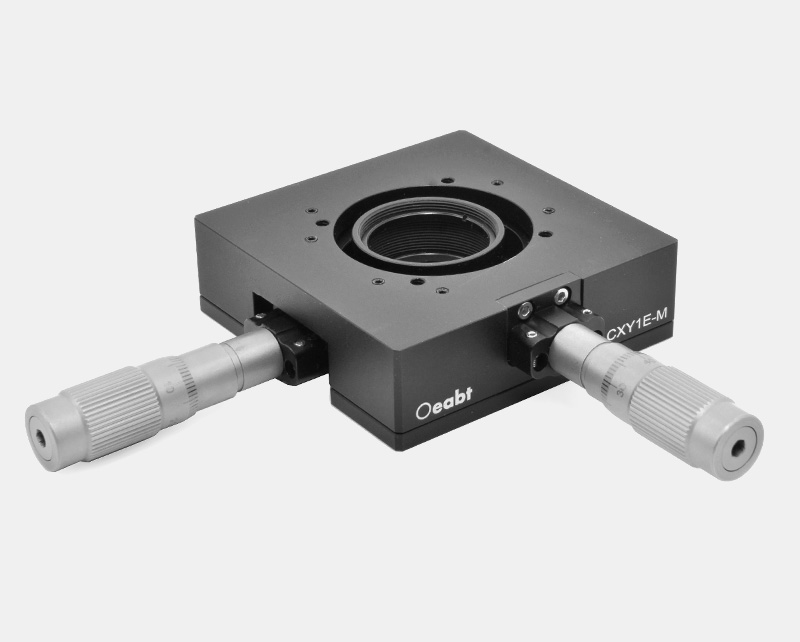

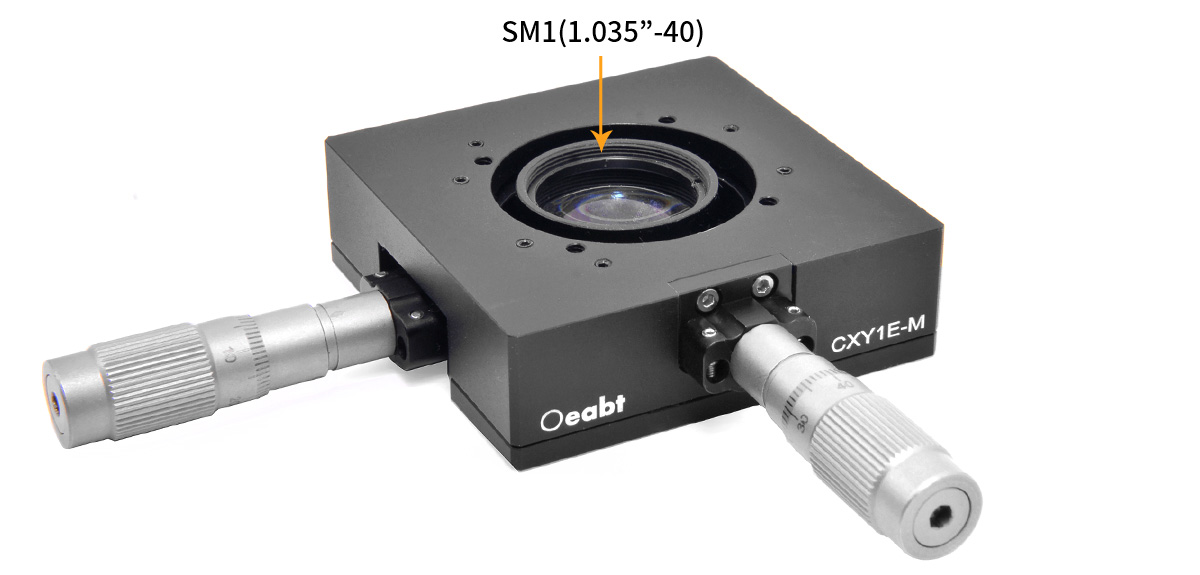

CXY1E-M XY軸平移調整架

? CXY1E-M以SM13游標測微頭為驅動方式；

? 最大位移行程±2.5mm；

? 可安裝最厚12.2mm的?1英寸光學元件；

? SM1（1.035”-40）內螺紋，兼容?1英寸SM1透鏡套管；

? 兼容30mm籠式系統；

CXY1E-M最大位移行程±2.5mm，以SM13游標測微頭為驅動方式。螺距0.5mm，其以10μm的精度增量直接讀取。平移臺可安裝厚度不超過12.2mm的?1英寸光學元件。設計用于連接?1英寸SM1透鏡套管和30mm籠式系統裝配。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CXY1E-M

規格：游標千分尺

工程圖：點擊下載

對比：

單價：￥840

發貨日期：當天

購物車：

CXY1E-M XY軸平移調整架

規格

66.0*66.0*20.6mm
材質

7075鋁合金
重量

227.4g
中心孔徑

螺紋類型

產品描述

驅動方式:游標千分尺;
螺紋類型:M4;

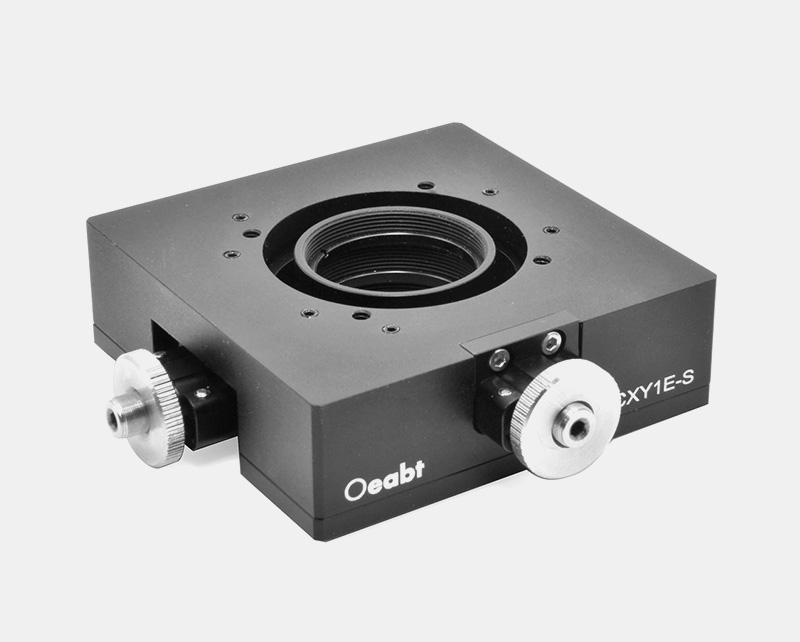

CXY1E-S XY軸平移調整架

? CXY1E-M以調節螺絲為驅動方式；

? 最大位移行程±2.5mm；

? 可安裝最厚12.2mm的?1英寸光學元件；

? SM1（1.035”-40）內螺紋，兼容?1英寸SM1透鏡套管；

? 兼容30mm籠式系統；

CXY1E-S最大位移行程±2.5mm，以調節螺絲為驅動方式，以每轉0.25mm為增量，調節器的鎖定緊定螺釘使用附帶的2mm六角扳手調節。平移臺可安裝厚度不超過12.2mm的?1英寸光學元件。設計用于連接?1英寸SM1透鏡套管和30mm籠式系統裝配。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CXY1E-S

規格：調節螺絲

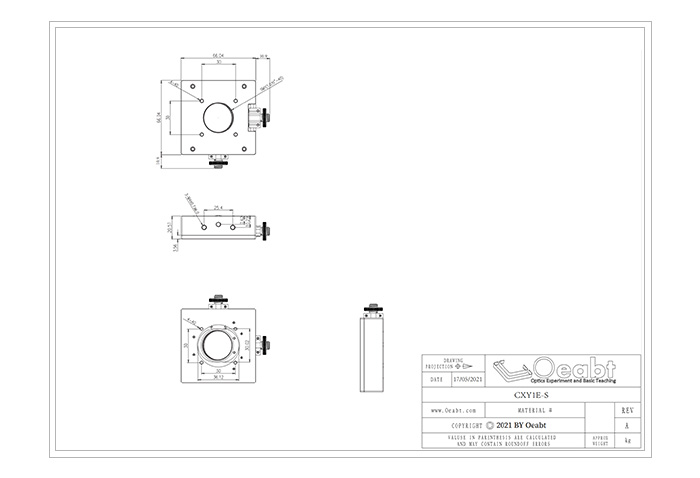

工程圖：點擊下載

對比：

單價：￥780

發貨日期：當天

購物車：

CXY1E-S XY軸平移調整架

規格

66.0*66.0*20.6mm
材質

7075鋁合金
重量

182.4g
中心孔徑

螺紋類型

產品描述

驅動方式:調節螺絲;
螺紋類型:M4;
