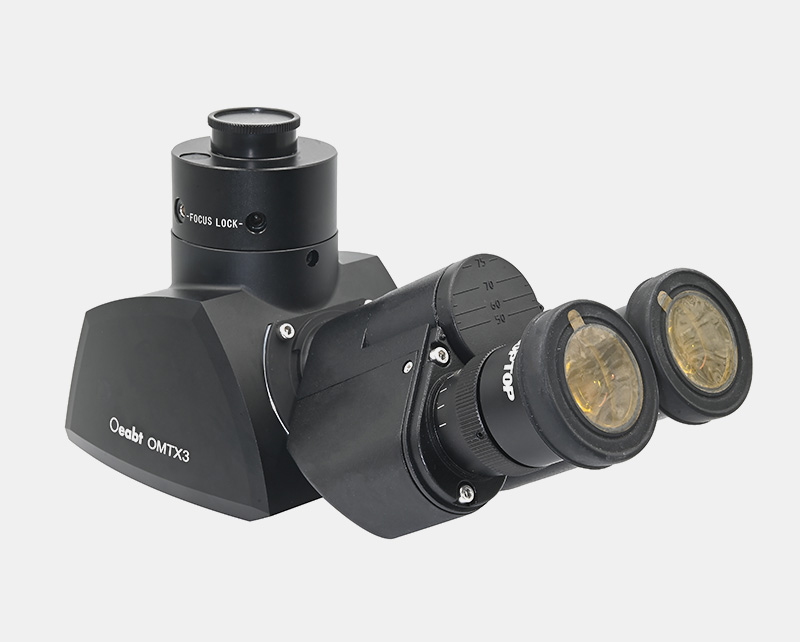

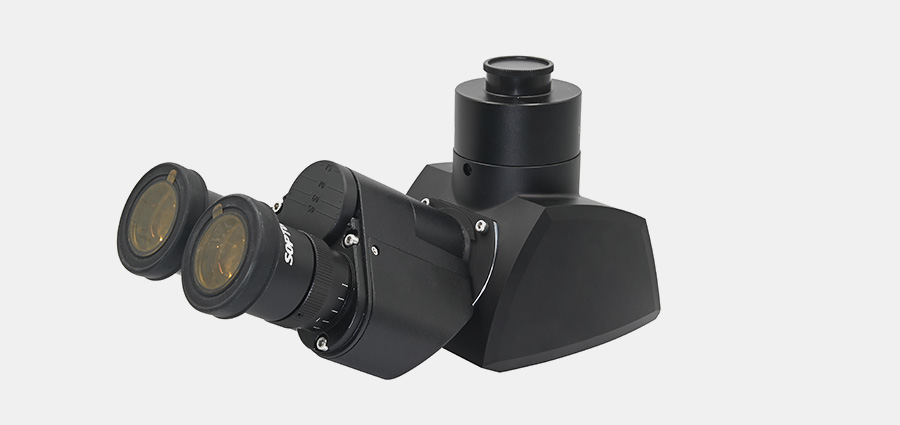

? 三目鏡帶10X目鏡和相機C-Mount端口；
? 正立圖像；
? 具有10X目鏡，可用裸眼觀測視場；
? 相機套筒在圖像平面上可安裝相機，放大倍率為0.5X；
? 底部端口（?39mm，α=90°）公頭燕尾轉接，可以搭配籠式系統和螺紋套筒搭建自定義寬場組件；
顯微三目鏡是一種常用于顯微鏡的光學配件，允許同時使用眼睛觀察和攝影記錄。
|
型號 |
OMTX3 |
| 規格 |
226.2*109.1*110.1mm |
| 放大倍率 |
目鏡：10X；相機套筒：0.5X |
| 螺紋類型 |
C-Mount（1.00”-32）外螺紋 |
| 燕尾類型 |
?39mm，α=90°【公燕尾頭】 |
| 重量 |
1300.6g |
?光學知識點
一、放大倍率計算

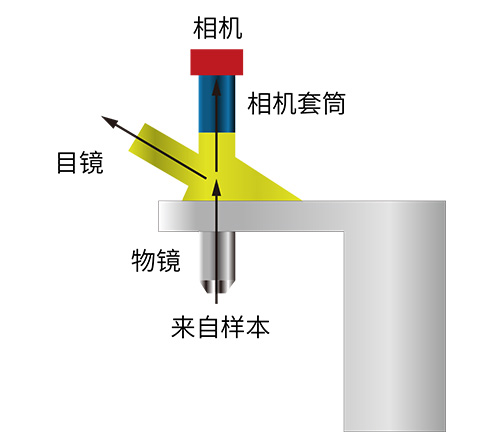

一個系統的放大倍率等于系統中每個光學元件放大倍率的乘積。具有放大倍率的光學元件包括物鏡、相機套筒和三目鏡筒的目鏡，用相機查看圖像時，系統的放大倍率為物鏡放大倍率與相機套筒放大倍率之積。用三目鏡查看圖像時，系統的放大倍率為物鏡放大倍率與目鏡放大倍率之積。
例1：相機放大倍率
相機成像時，圖像的放大倍率為物鏡放大倍率與相機套筒放大倍率的乘積。例如，如果使用20X的尼康物鏡和0.75X的尼康相機套筒，那么相機成像的放大倍率為20X* 0.75X =15X。
例:2：三目鏡放大倍率
三目鏡成像時，圖像的放大倍率為物鏡放大倍率與三目鏡的目鏡放大倍率的乘積。例如，如果使用20X的尼康物鏡和帶10X目鏡的尼康三目鏡，那么目鏡處的成像放大倍率為20X*10X = 200X。（請注意，目鏡成像并不會通過相機套筒。）

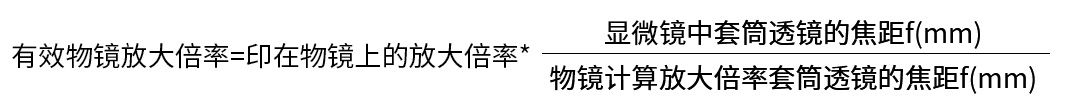

物鏡的有效放大倍率可根據Equation 1計算：
二、相機成像的樣品區域
樣品在相機上成像時，樣品區域的尺寸取決于相機傳感器的尺寸和系統放大倍率

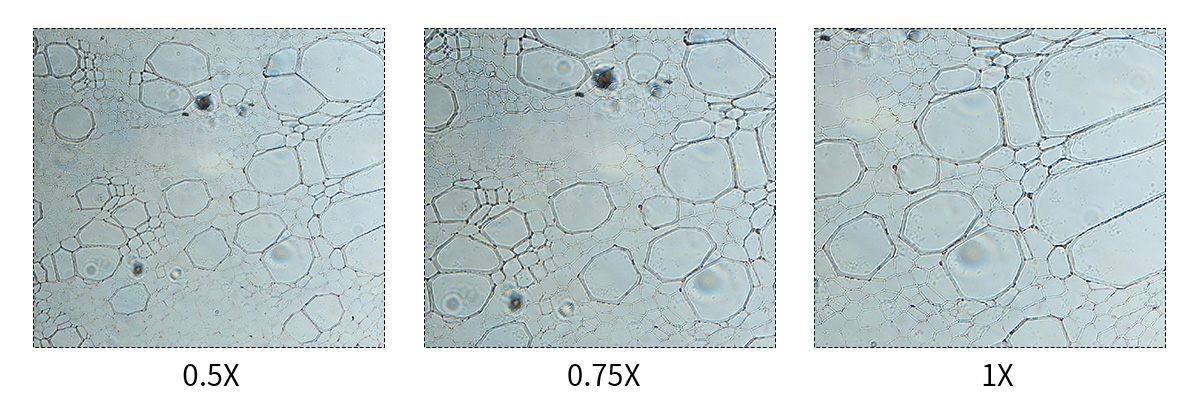

以下均為使用同個物鏡和同個相機采集的成像圖片，但所使用的相機套筒不同。從左至右可以看出，縮小相機套筒的放大倍率會擴大視場，但圖像中的細節范圍會變小。

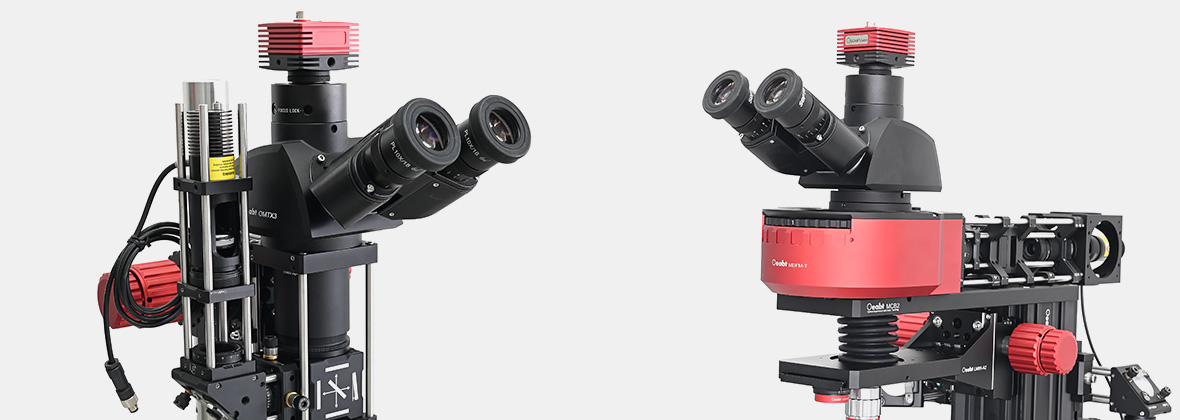

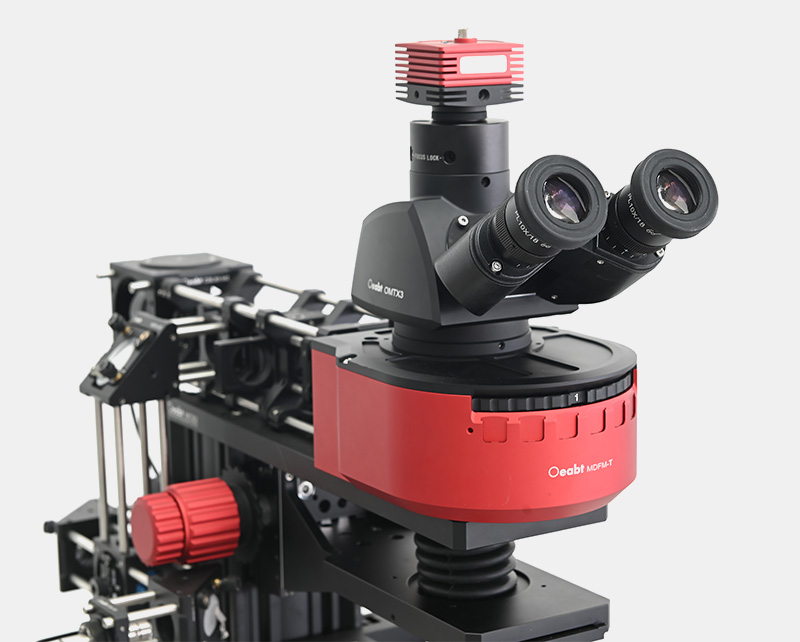

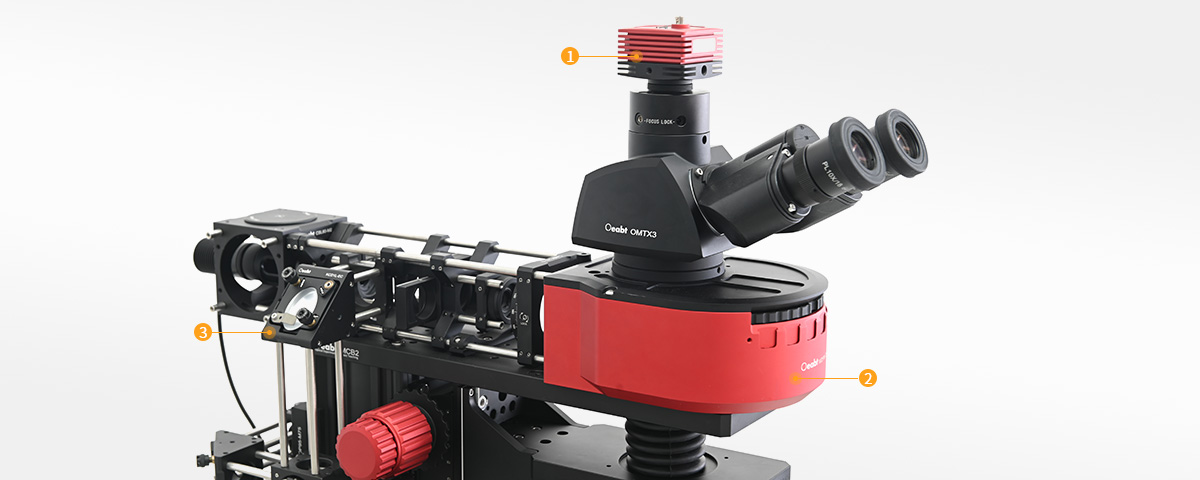

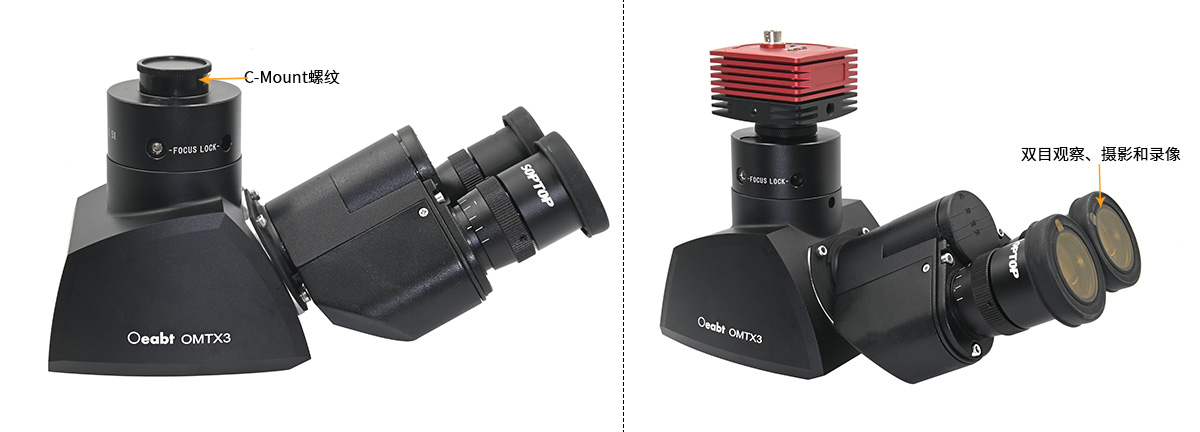

（1）顯微三目鏡是一種常用于顯微鏡的光學配件，允許同時使用眼睛觀察和攝影記錄。其中兩個安裝了10X目鏡用于裸眼觀測樣品（類似于常規雙目顯微鏡），第三個目鏡接口用于連接攝像頭或相機，以實現圖像或視頻的拍攝。
?
（2）三目鏡相機端口標配有放大倍率0.5X的相機套筒，端口螺紋C-Mount在成像平面可以安裝兼容相機，與目鏡齊焦。
?

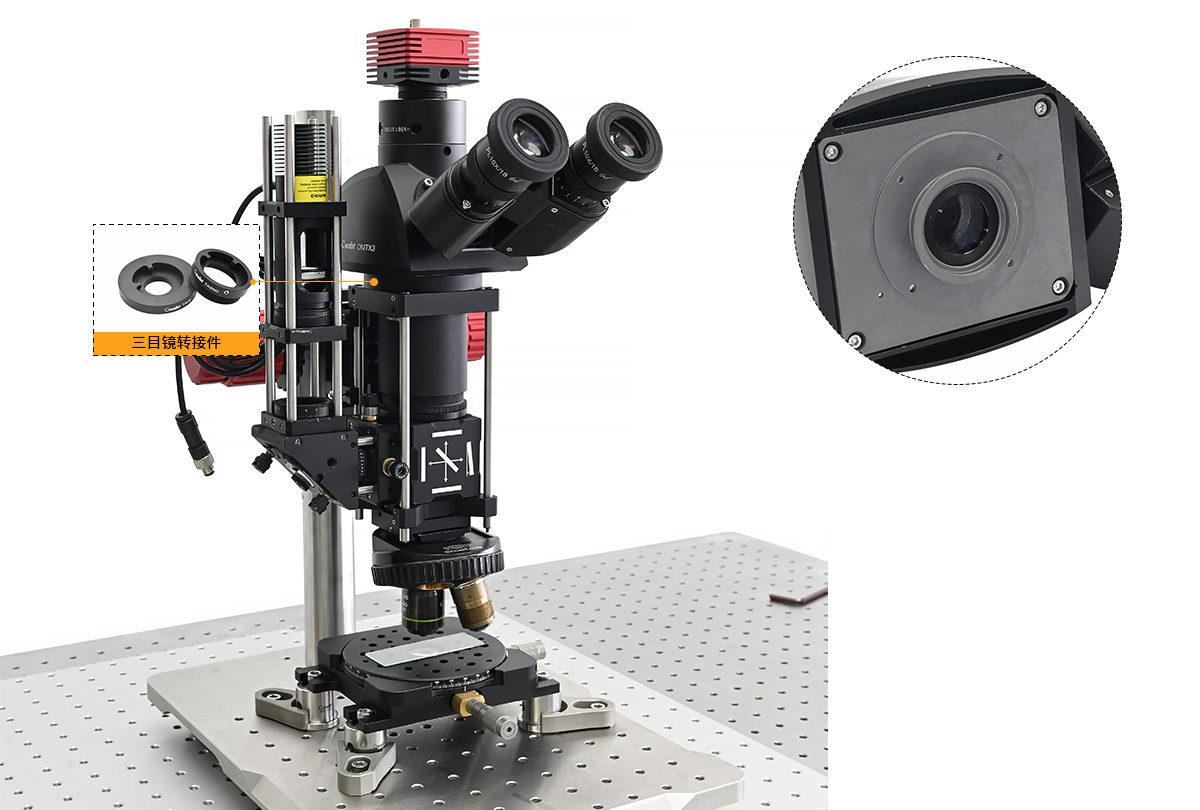

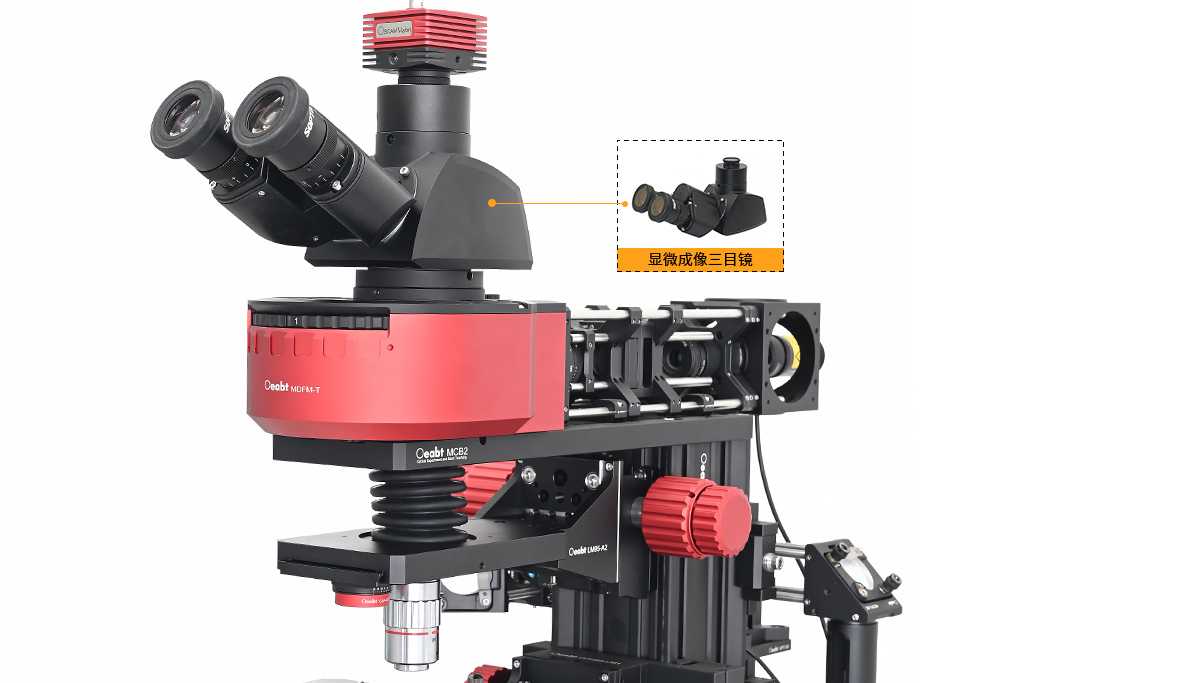

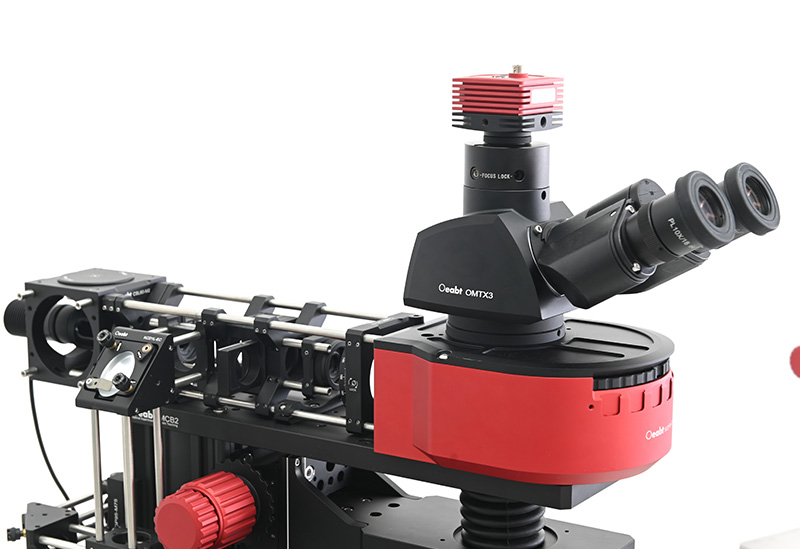

（3）底部端口（?39mm，α=90°）公頭燕尾接頭搭配TA系列轉接件可將三目鏡安裝到其他模塊，比如顯微鏡主體支架、熒光立方模塊、落射式照明模塊等等。自定義搭建系統，通過使用SM系列套管和籠式組件，三目鏡轉接件允許用戶在原有顯微鏡基礎上添加或更換不同的光學組件，從而實現系統的塊化擴展。
? 三目鏡帶10X目鏡和相機C-Mount端口；
? 正立圖像；
? 具有10X目鏡，可用裸眼觀測視場；
? 相機套筒在圖像平面上可安裝相機，放大倍率為0.5X；
? 底部端口（?39mm，α=90°）公頭燕尾轉接，可以搭配籠式系統和螺紋套筒搭建自定義寬場組件；
OMTX3 工程圖下載
