? 機械手動驅動，雙向鋼絲傳動滾珠軸承；
? 采用高精度滾珠軸承傳動，移動非常平滑，無卡滯感；
? XY軸移動范圍：78mm(X軸)*54mm(Y軸)；

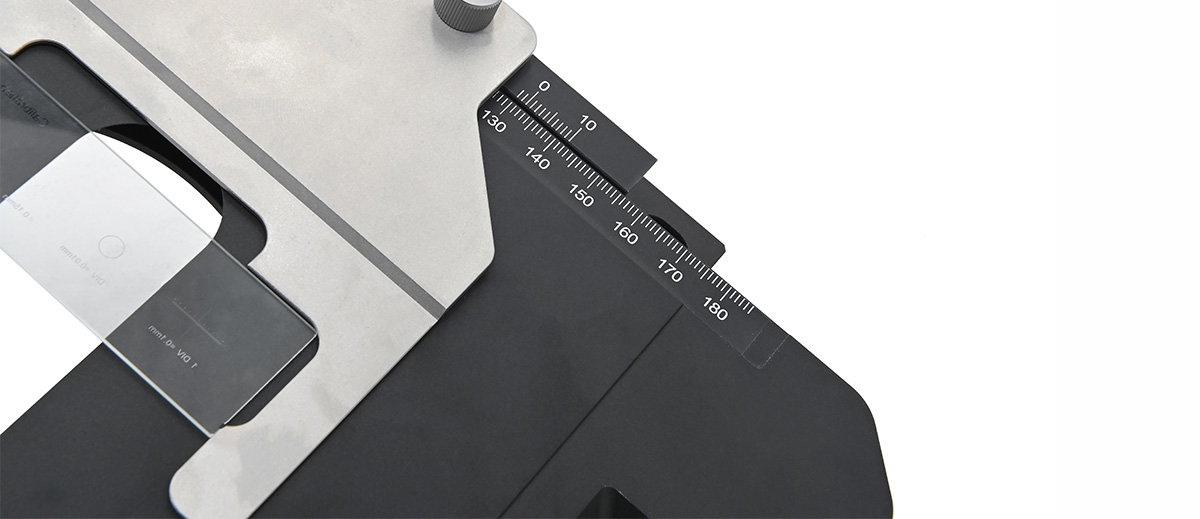

? 臺面帶刻度尺分度1mm，游標刻度100μm；

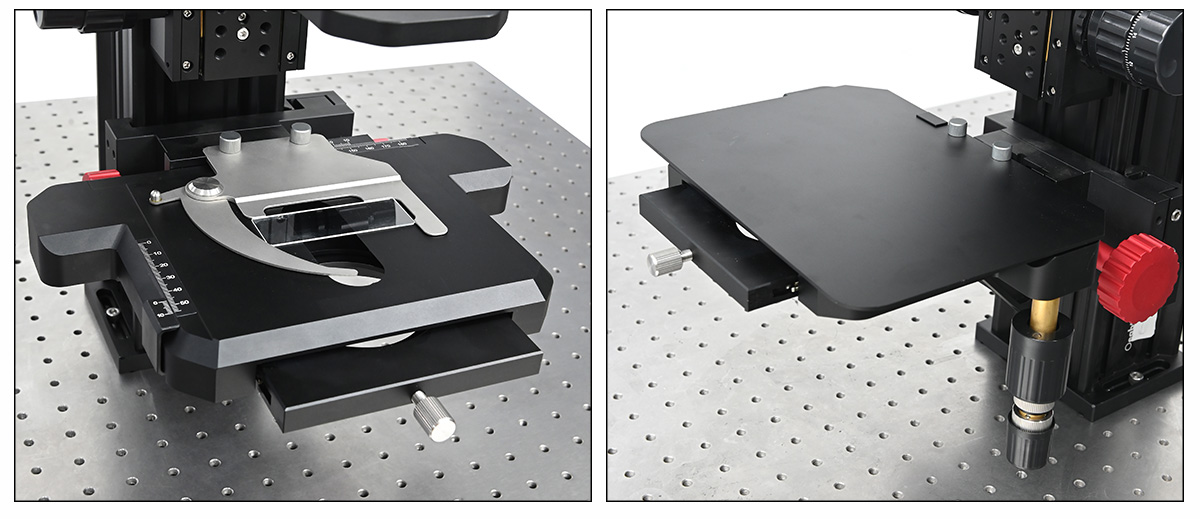

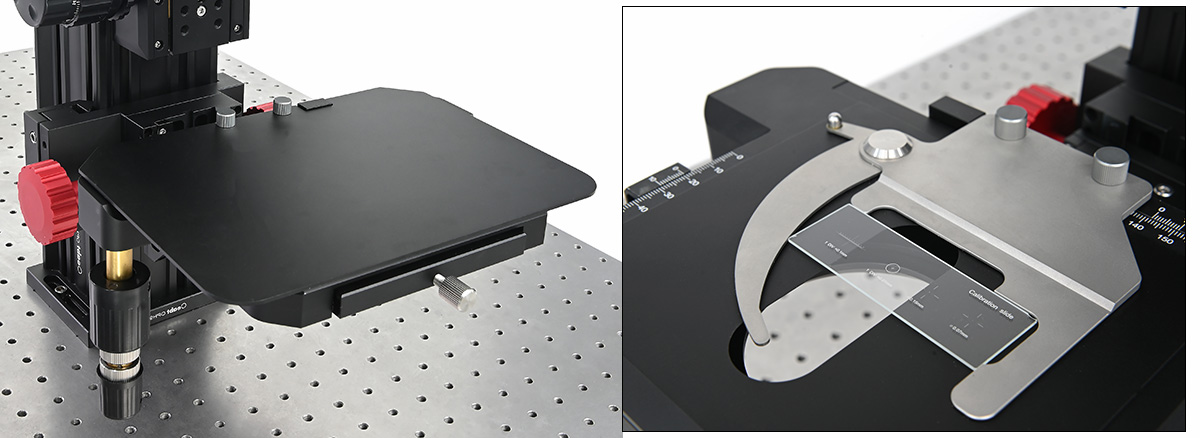

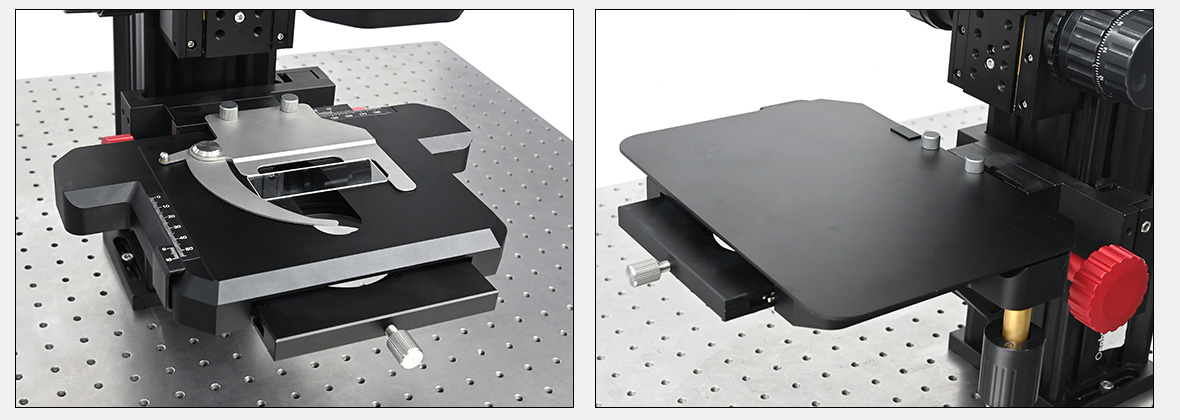

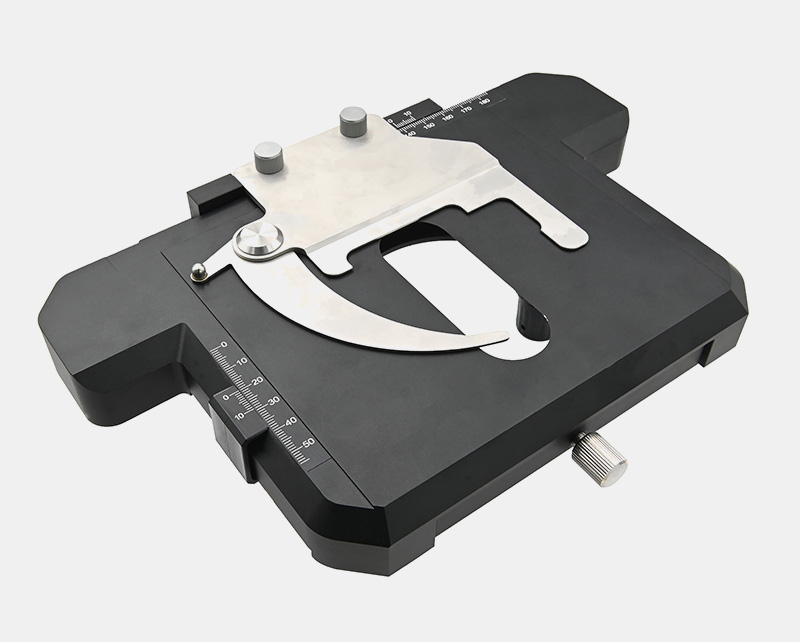

? S/N0009系列內置可拆卸樣品夾持器，適應標準載玻片（厚度約0.8-1.2mm）；

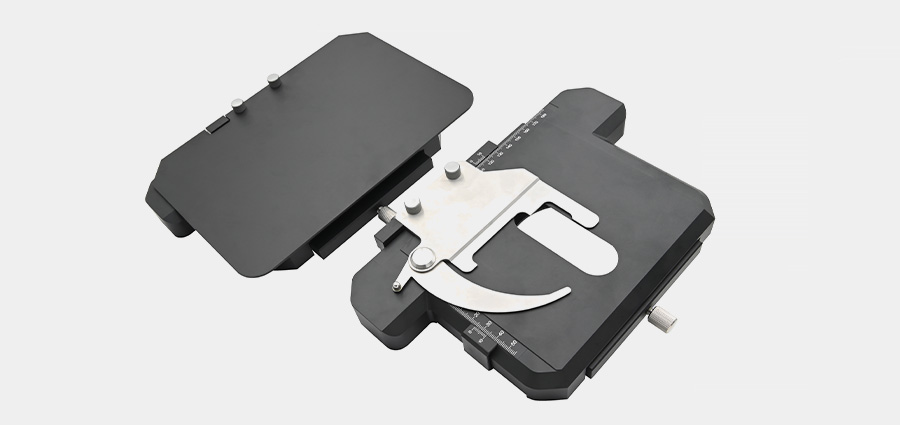

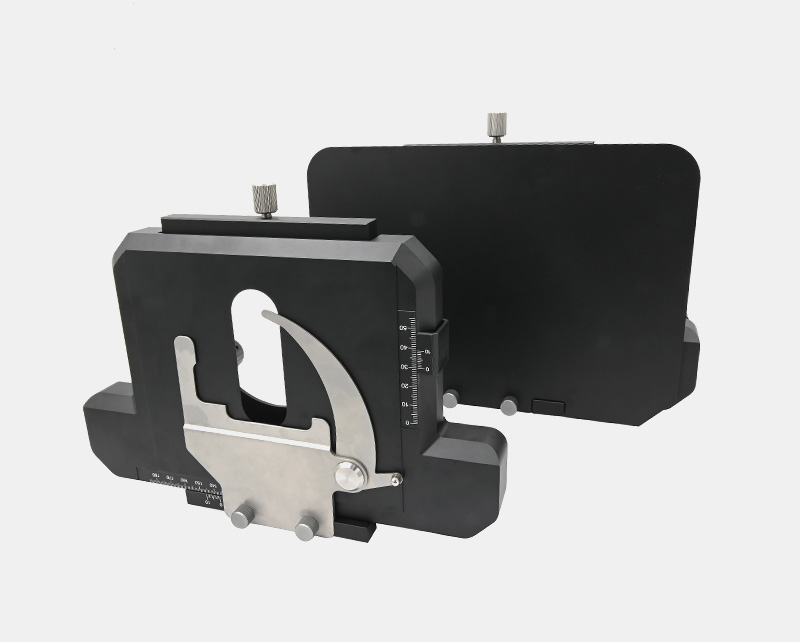

? S/N0010系列附帶可拆卸臺板，臺面尺寸：240*170mm；
? 提供右手系和左手系選項；

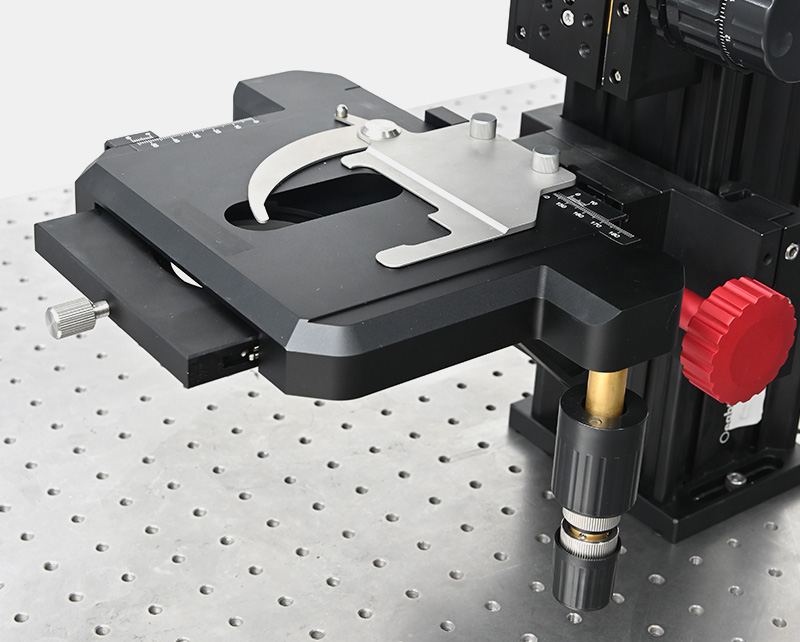

載物臺采用滾珠軸承傳動，每根軸的邊沿有精度為100μm的游標刻度，便于定位樣品。
|

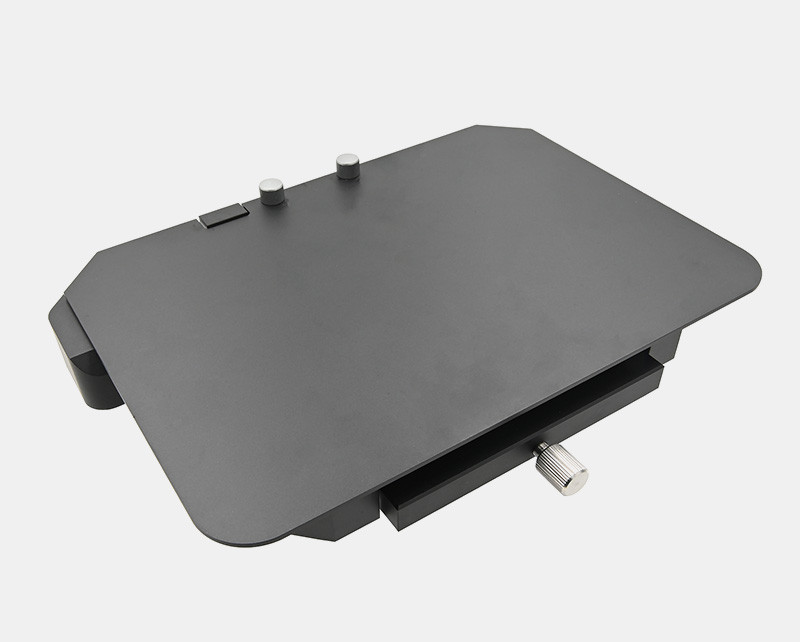

手控顯微載物臺 |
|
|
平臺尺寸 |
135*85mm |
|
移動范圍 |
X軸：78mm，Y軸：54mm；總行程：78*54mm |
|
刻度分度 |
分度1mm |
|
游標刻度 |
100μm |
|
最大負載 |
2kg |
|
控制方式 |
左/右手操作，X/Y軸同軸旋鈕（上下疊放） |
|
燕尾類型 |
【母燕尾槽】?108mm，α=60° |
|
材質 |
7075鋁合金 |
|
重量 |
1419.5g |
|
序列號 |
內置配件 |
控制方式 |
|

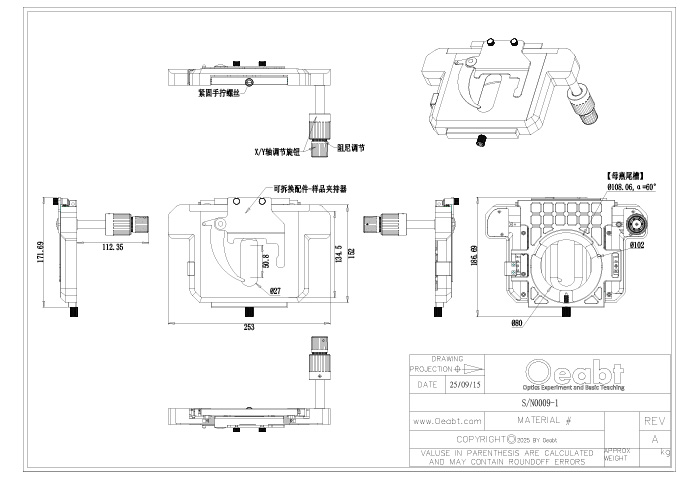

S/N0009-1 |
樣品夾持器 |
右手操作 |
|
S/N0009-2 |
左手操作 |
|
|
S/N0010-1 |
大尺寸臺板 |
右手操作 |
|
S/N0010-2 |
左手操作 |
|

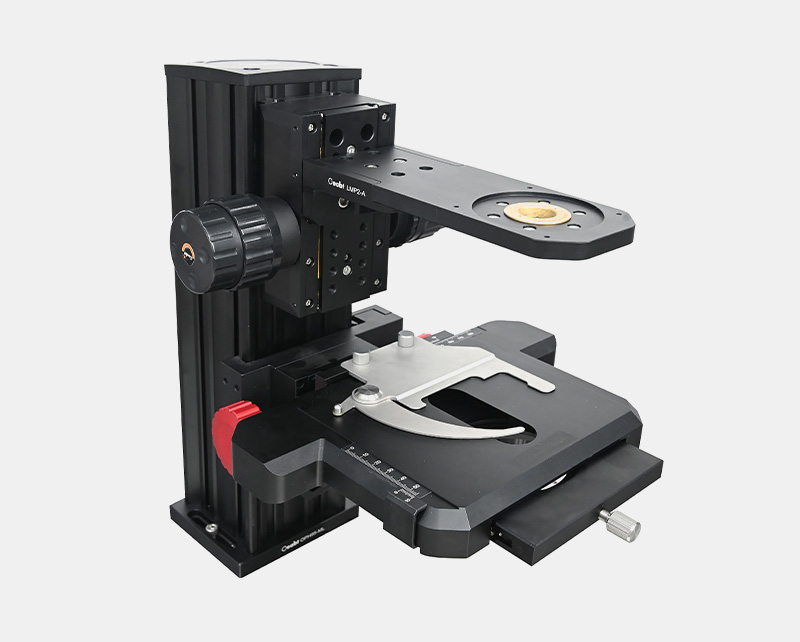

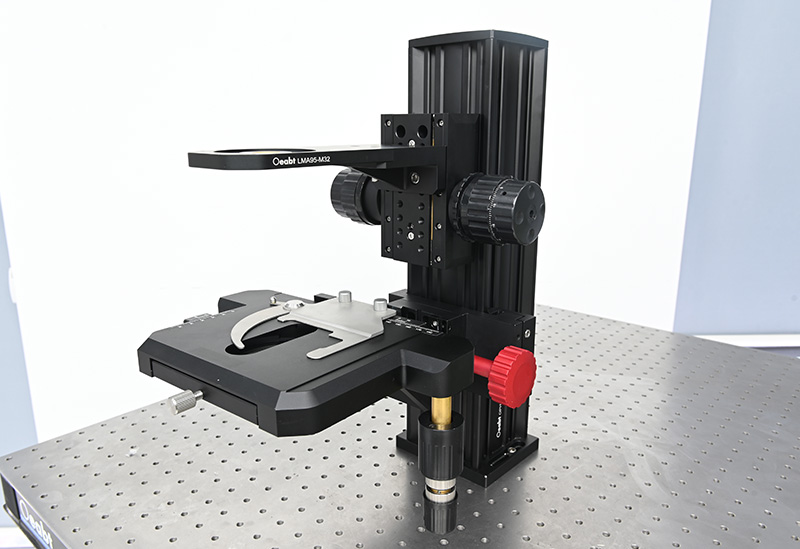

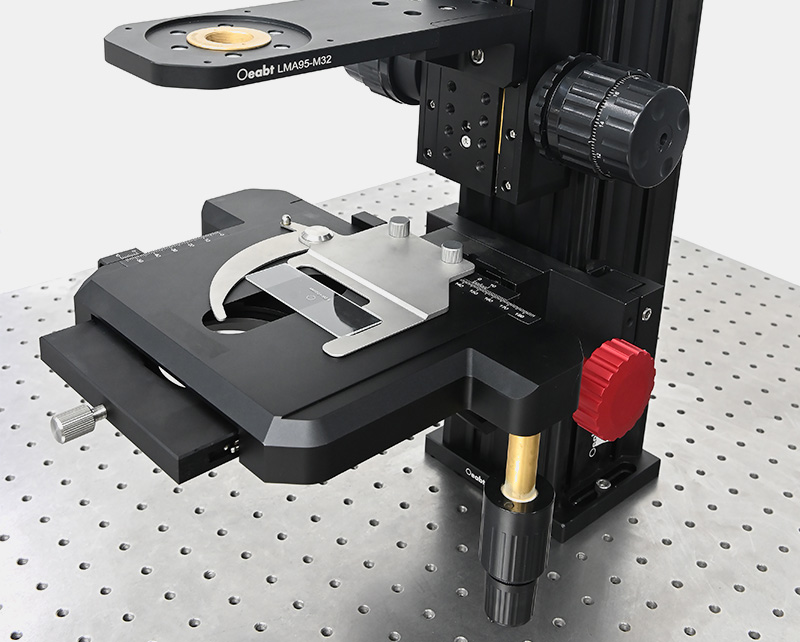

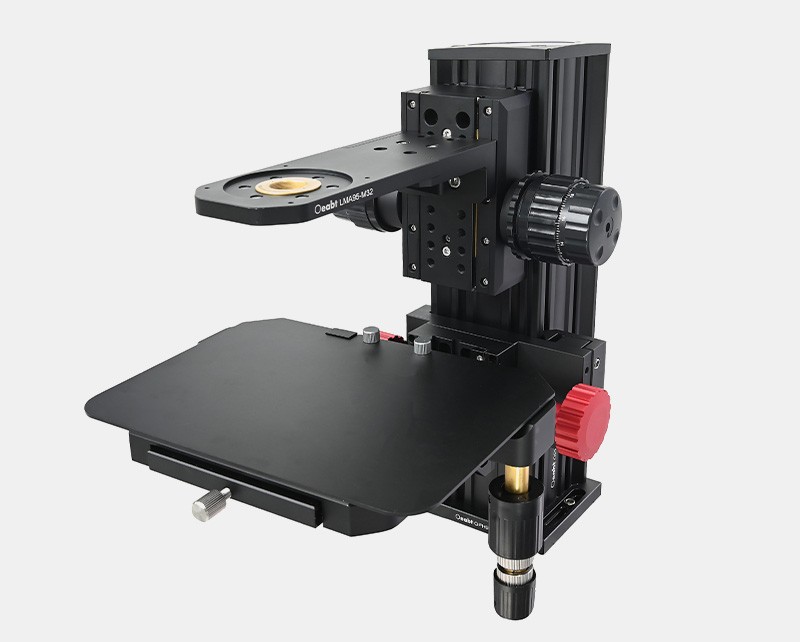

手動顯微基礎平臺 |
||
|
型號 |
導軌高度 |
載物臺構成 |
|
MCMP-S-350V |
350mm |
適用于標準載玻片觀察， 附帶載玻片夾 |
|
MCMP-S-400V |
400mm |
|
|
MCMP-S-500V |
500mm |
|
|
MCMP-S-600V |
600mm |
|
|
MCMP-T-350V |
350mm |
大尺寸臺面，兼容培養(yǎng)皿、多孔板等更大樣品 |
|
MCMP-T-400V |
400mm |
|
|
MCMP-T-500V |
500mm |
|
|
MCMP-T-600V |
600mm |
|
|
調焦部分 |
MCT-LMP2 |
升降行程 |
40mm，分辨率2μm |
|
調焦方式 |
粗準焦調和細準焦調 |
||
|
最大負載 |
10kg |
||
|
OPH95-LM1 |
升降行程 |
23mm |
|
|
調焦方式 |
粗準焦調 |
||
|
最大負載 |
2kg |
||
|
載物臺 |
移動范圍 |
X軸：78mm，Y軸：54mm |
|
|
刻度分度 |
分度1mm，游標刻度100μm |
||
|
最大負載 |
2kg |
||
|
控制方式 |
左/右手操作，X/Y軸同軸旋鈕（上下疊放） |
||
|
S/N0009 |
配件-樣品夾持器 |
||
|
S/N0010 |
配件-大尺寸臺板 |
||
|
導軌臂軸 |
196.5mm |
||
|
物鏡安裝 |
RMS（0.8”-36） |
||
|

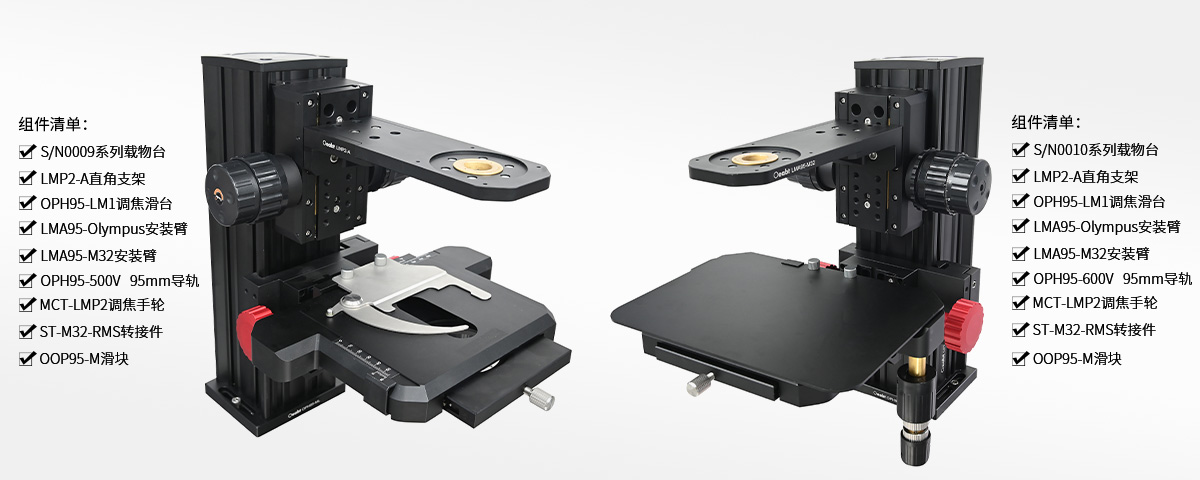

組件清單 |
S/N0009或S/N0010載物臺、OPH95-V系列95mm導軌、MCT-LMP2調焦手輪、LMP2-A直角支架、LMA95-M32安裝臂、ST-M32-RMS轉接件、OPH95-LM1調焦滑臺、LMA95-Olympus安裝臂、OOP95-M滑塊 |
||
|

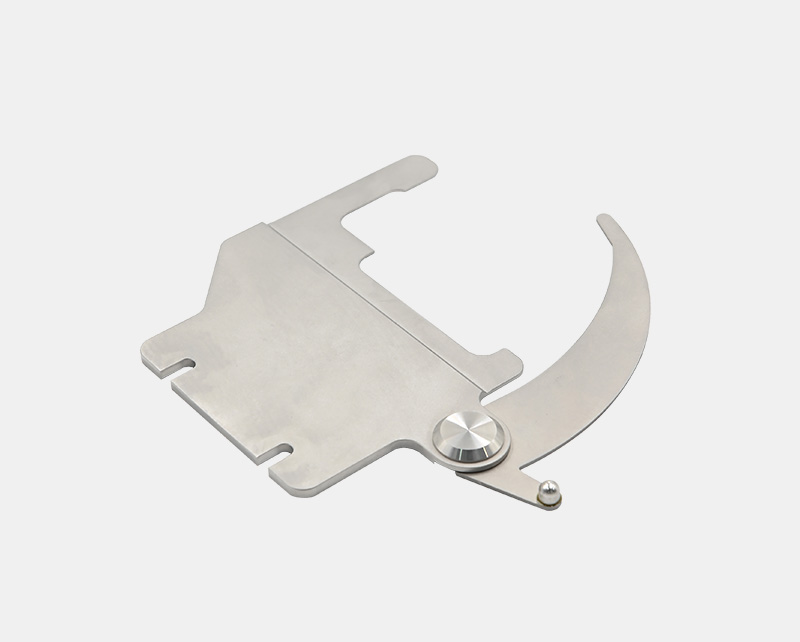

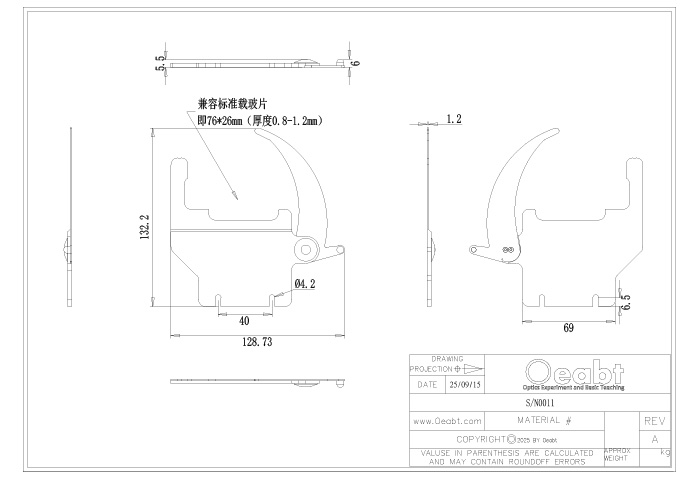

配件-樣品夾持器 |
|
|
序列號 |
S/N0011 |
|
規(guī)格 |
128.8*128.0*1.2mm |
|
夾持尺寸 |
76*26mm，厚度0.8-1.2mm |
|
材質 |
304不銹鋼 |
|
重量 |
136.4g |
|

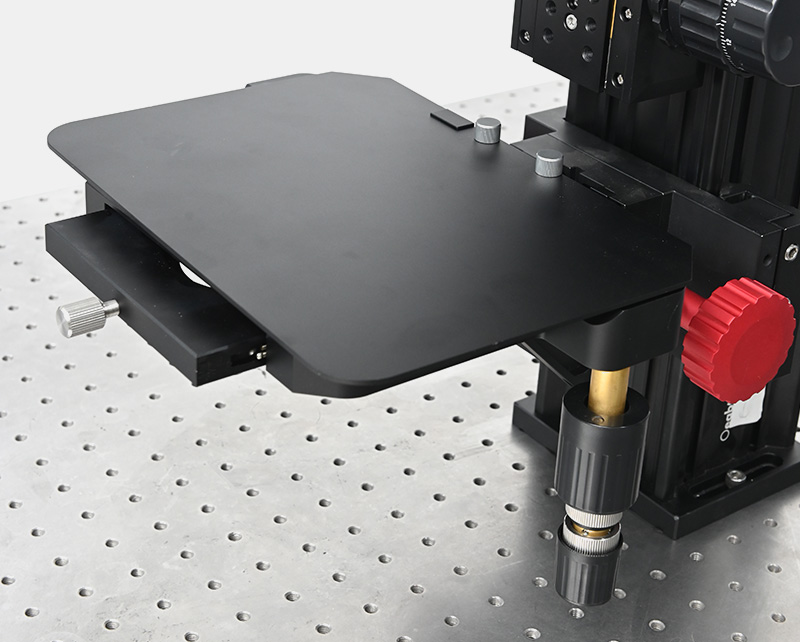

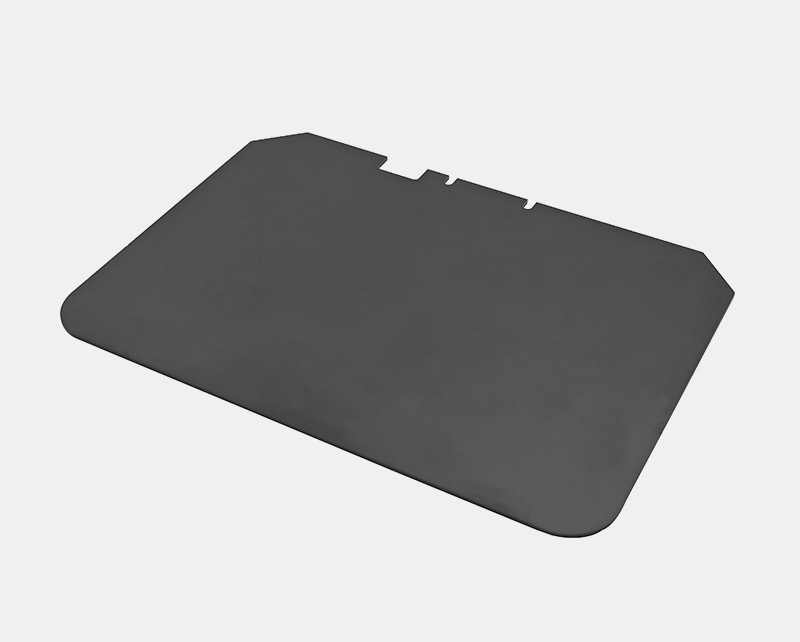

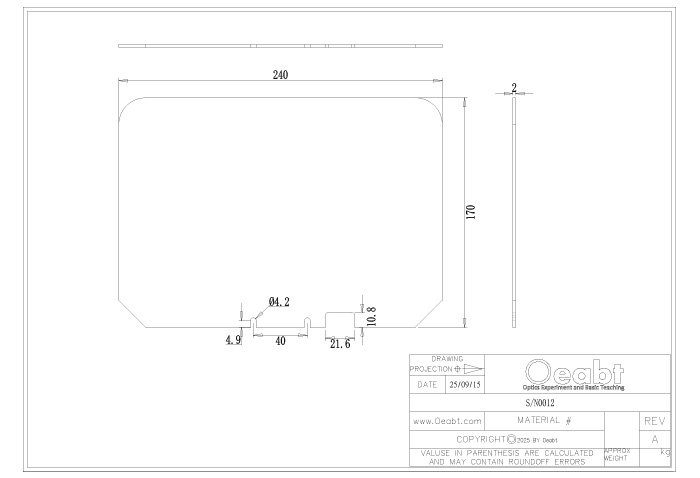

大尺寸臺板 |
|
|
序列號 |
S/N0012 |
|
規(guī)格 |
240.0*170.0*2.0mm |
|
臺面尺寸 |
240.0*170.0mm |
|
材質 |
7075鋁合金 |
|
重量 |
213.1g |

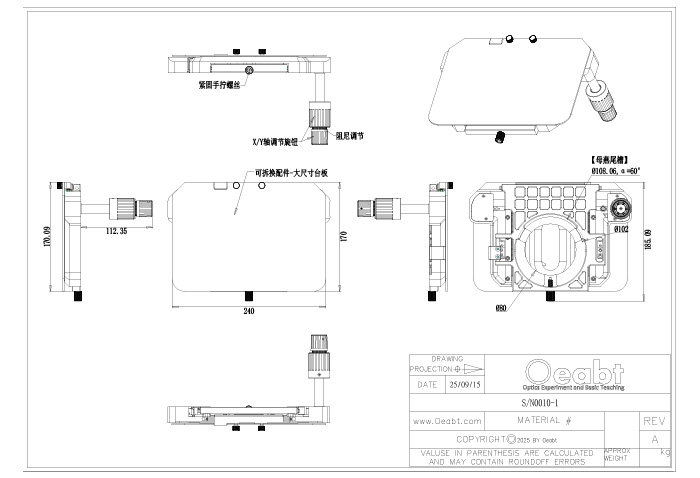

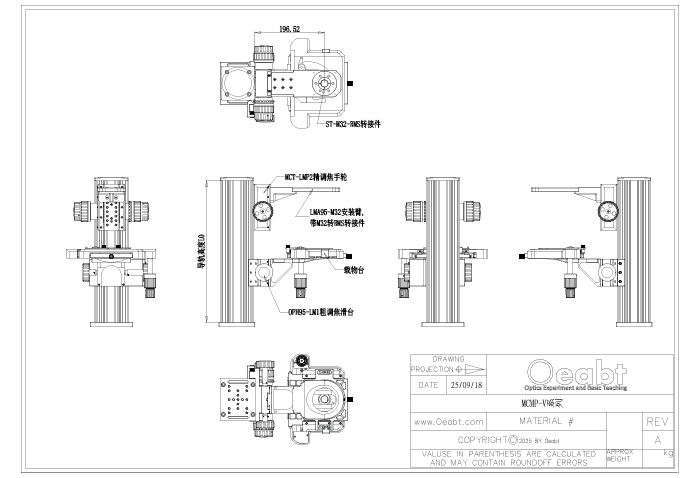

手動顯微基礎平臺 工程圖下載
