? 提供XYZ三軸成套電控版顯微基礎平臺；
? 最大升降行程15mm，定位精度±5μm；
? 載物臺行程：80mm(X軸)*80mm(Y軸)，定位精度±5μm；

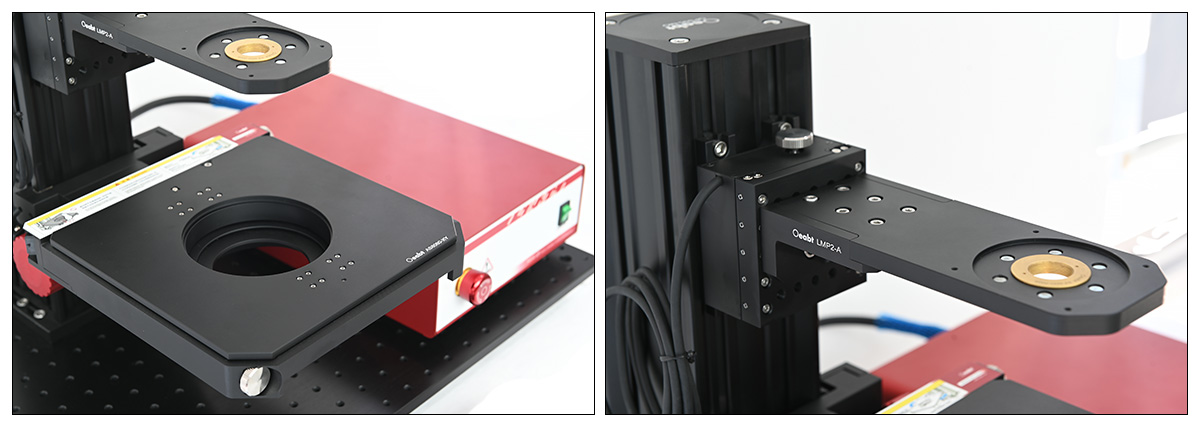

? 在距離主體導軌邊緣196.5mm的光路處對齊升降滑臺安裝臂；

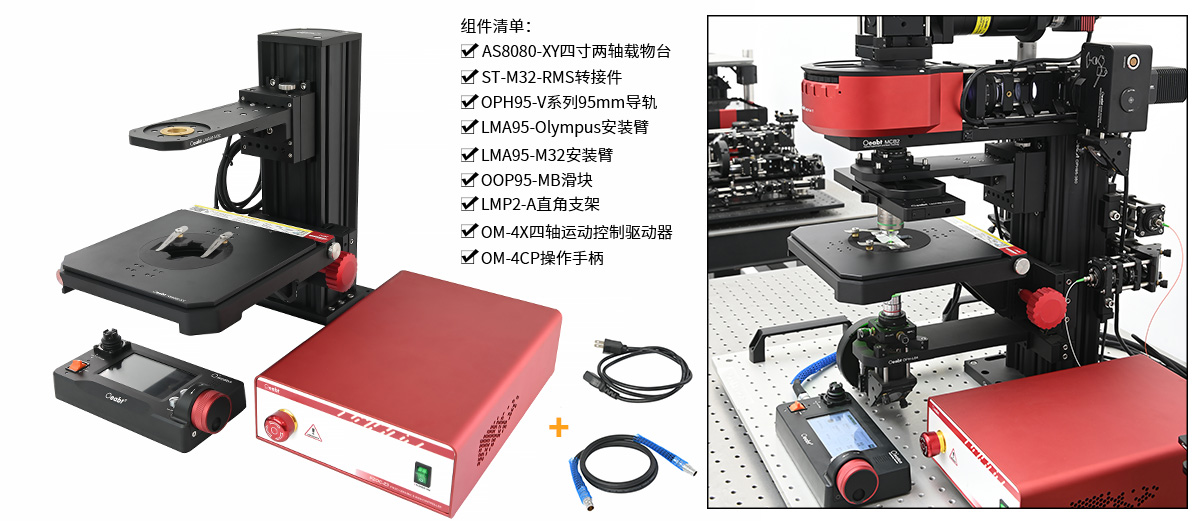

? 組件清單：AS8080-XY四寸兩軸載物臺、LMTS-15G電控對焦臺、四軸(3+R)運動控制系統（OM-4X驅動器&OM-4CP操作手柄）、OPH95-V系列95mm導軌、OOP95-MB滑塊、LMP2-A直角支架、LMA95-M32安裝臂、ST-M32-RMS轉接件、OPH95-LM1調焦滑臺、LMA95-Olympus安裝臂；
? 成套出售，不含面包板、平臺；

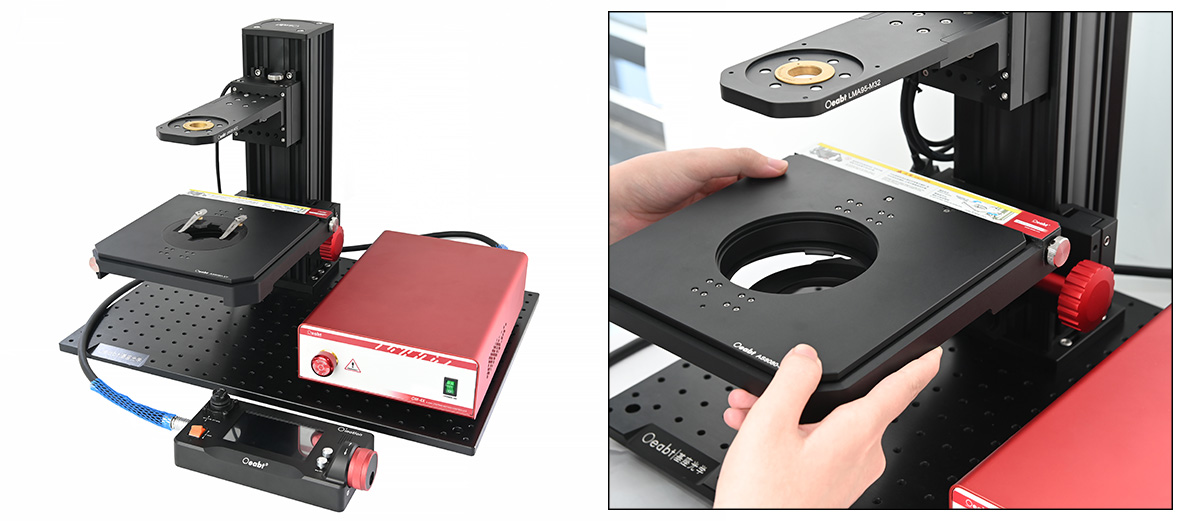

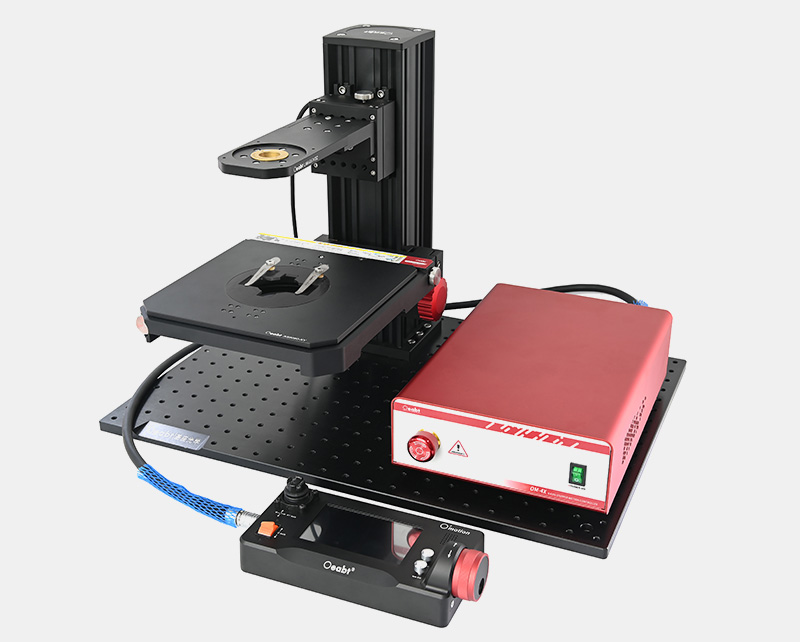

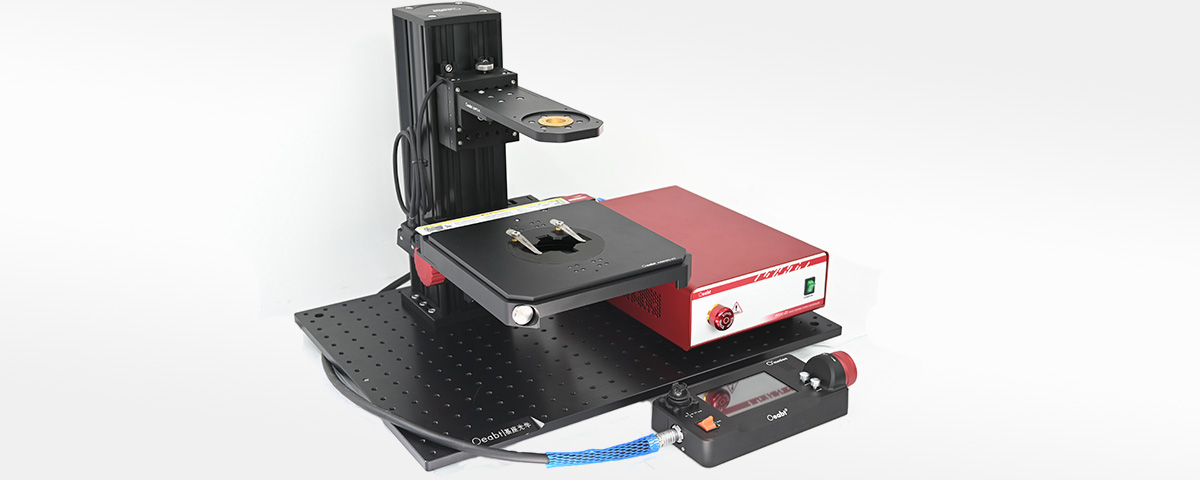

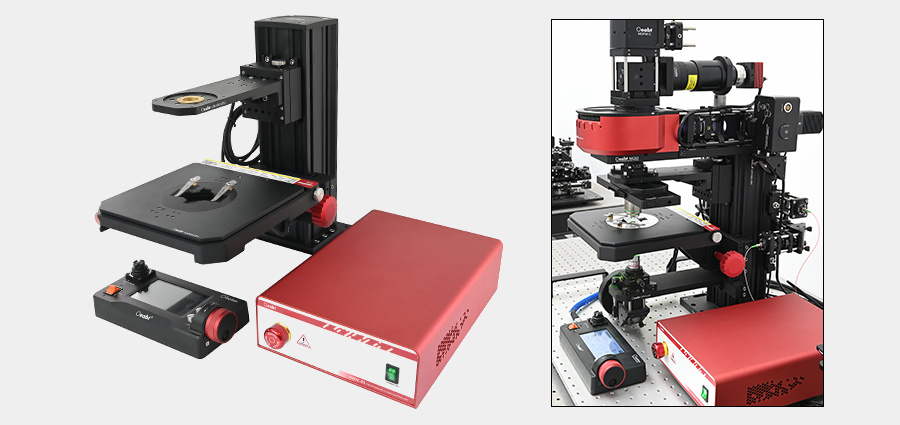

三軸（XYZ）電控顯微操作系統專為需要精密樣本定位與自動化控制的顯微應用而設計的解決方案。
|
型號 |
導軌高度 |
載物臺構成 |
|
ECMP-350V |
350mm |
大尺寸臺面，兼容常規載玻片、大培養皿等樣品 |
|
ECMP-400V |
400mm |
|
|
ECMP-500V |
500mm |
|
|
ECMP-600V |
600mm |
|
整體平臺 |
軸系 |
XYZ三軸電動 |
|
|
物鏡安裝 |
RMS（0.8”-36）螺紋 |
||
|
導軌臂軸 |
196.5mm(從導軌邊緣算起) |
||
|
載玻片夾 |
兼容寬度＜26.4mm，長度53mm~75.8mm的載玻片 |
||
|
Z軸調焦 |
LMTS-15G 電動對焦臺 |
升降行程 |
±7.5mm |
|
最大負載 |
1.5kg（加裝安裝臂后） |
||
|
垂直最大速度 |
1.2mm/秒（推桿控制） |
||
|
點動最小速度 |
≤1μm（手輪控制） |
||
|
最小分辨率 |
≤1μm（手輪控制） |
||
|
雙向重復性 |
±2μm |
||
|
重復精度 |
±5μm |
||
|
反向間隙 |
0.01mm（步進電減速機的齒輪間隙） |
||
|
電機類型 |
減速步進電機，減速比5.2:1 |
||
|
OPH95-LM1 粗調滑臺 |
升降行程 |
23mm |
|
|
調焦方式 |
粗準焦調 |
||
|
最大負載 |
2kg |
||
|

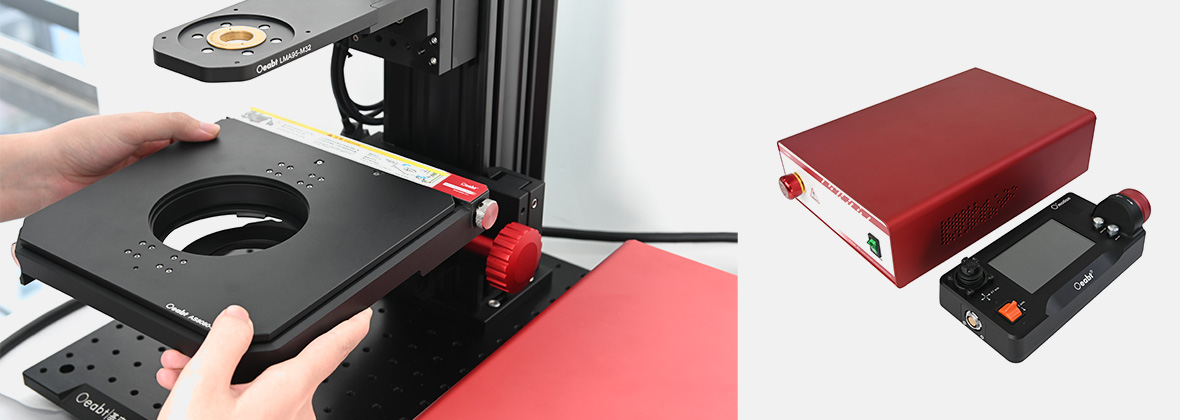

AS8080-XY載物臺 |
移動范圍 |
X軸：80mm，Y軸：80mm |
|
|
最大負載 |
3.2kg |
||
|
XY軸 |
最高速度*8：13mm/s；最低速度*1：1.625mm/s |
||
|
手輪最小分辨率 |
≤2μm |
||
|
重復精度 |
±5μm |
||
|
軸向誤差 |
0.02mm |
||
|
反向誤差 |
0.01mm（步進減速機齒輪間隙） |
||
|
電機類型 |
兩相步進減速電機，減速比5.2:1 |
||
|
推薦驅動器/控制器 |

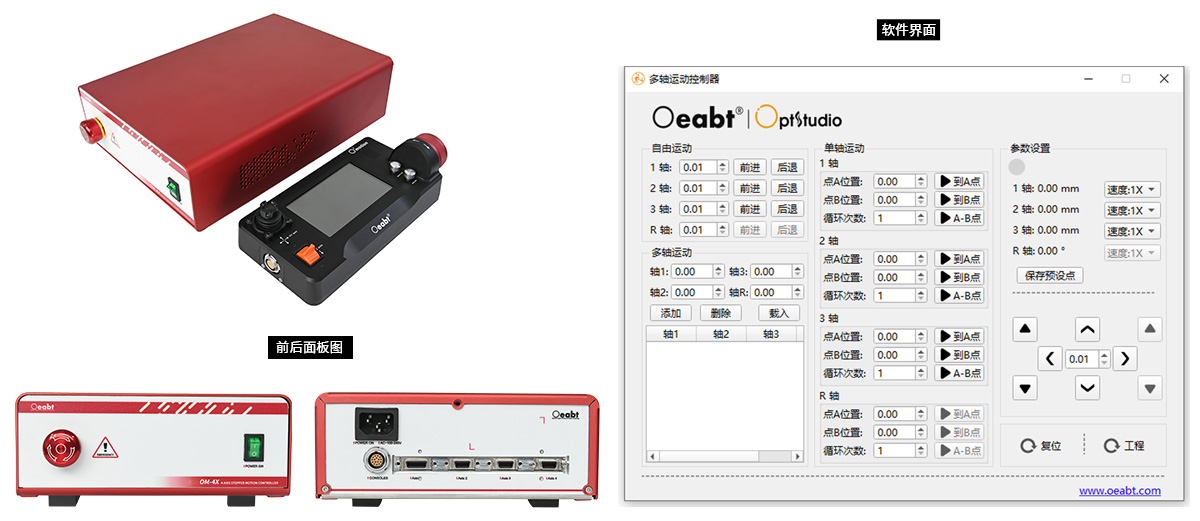

O’motion四軸運動控制系統 |
||

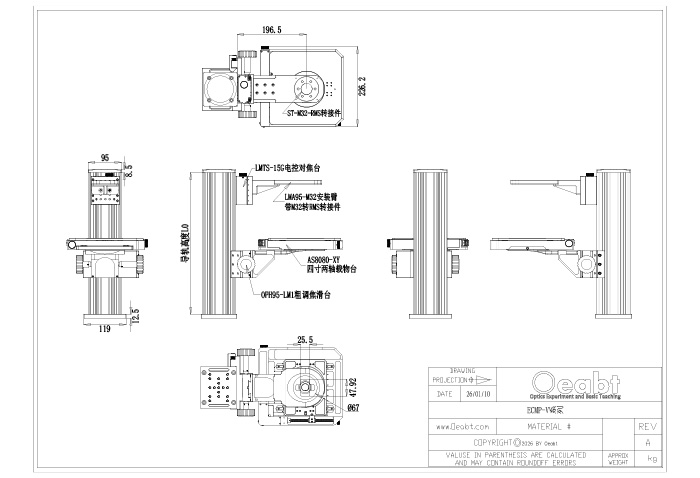

ECMP-V系列 工程圖下載
