參數規格技術說明組裝應用舉例 3D模型下載

產品說明

? SM1（1.035”-40）全螺紋連接件；

? 將兩個透鏡套管連接在一起；

? 鎖環沿螺紋產生機械止動；

? 不同長度可選；

SM1-T系列透鏡套筒連接件用于兩端連接2個帶SM1內螺紋的透鏡套管。連接件具有全段的外螺紋，可以優化連接組件的位置和角度，調節方向時，套管長度也會改變。

型號	SM1-T025	SM1-T05	SM1-T1	SM1-T2
螺紋類型	SM1（1.035”-40）內螺紋
內徑	?23mm
螺紋長度	6.35mm	12.7mm	25.4mm	50.8mm
附帶鎖環	無	1個	2個	2個
重量	1.7g	6.2g	12.3g	20.0g
材質	7075鋁合金

示意圖

通用參數

?光學知識點

- 光學常用螺紋尺寸標準

這是美國 Thorlabs 公司特有的螺紋,不是常用的光學螺紋。SM在螺紋表達上是縫紉機螺紋的代號,? 但美國這公司把它用來對光學鏡頭及套筒內外螺紋連接。螺紋性質為UNS，美國統一特殊螺紋,公差精度為2A/2B,這螺紋特殊地方是不管直徑大小，螺距一樣為每英寸40牙。具體尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2則表示1和2英寸】

系列?	類型	螺紋	公稱直徑	小徑	中徑	大徑
SM05	內	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	內	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05????	26.19±0.06
SM2	內	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

?產品描述

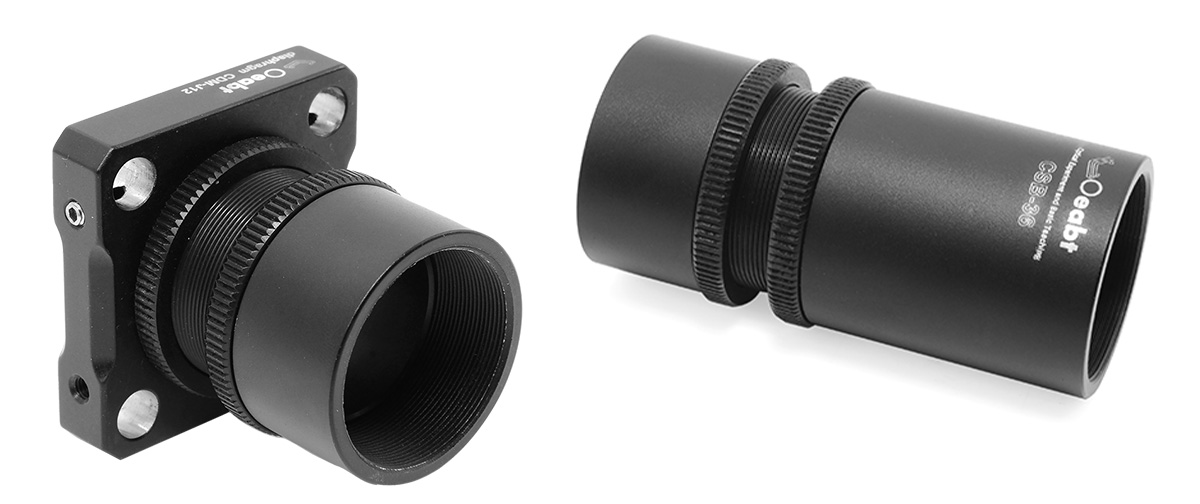

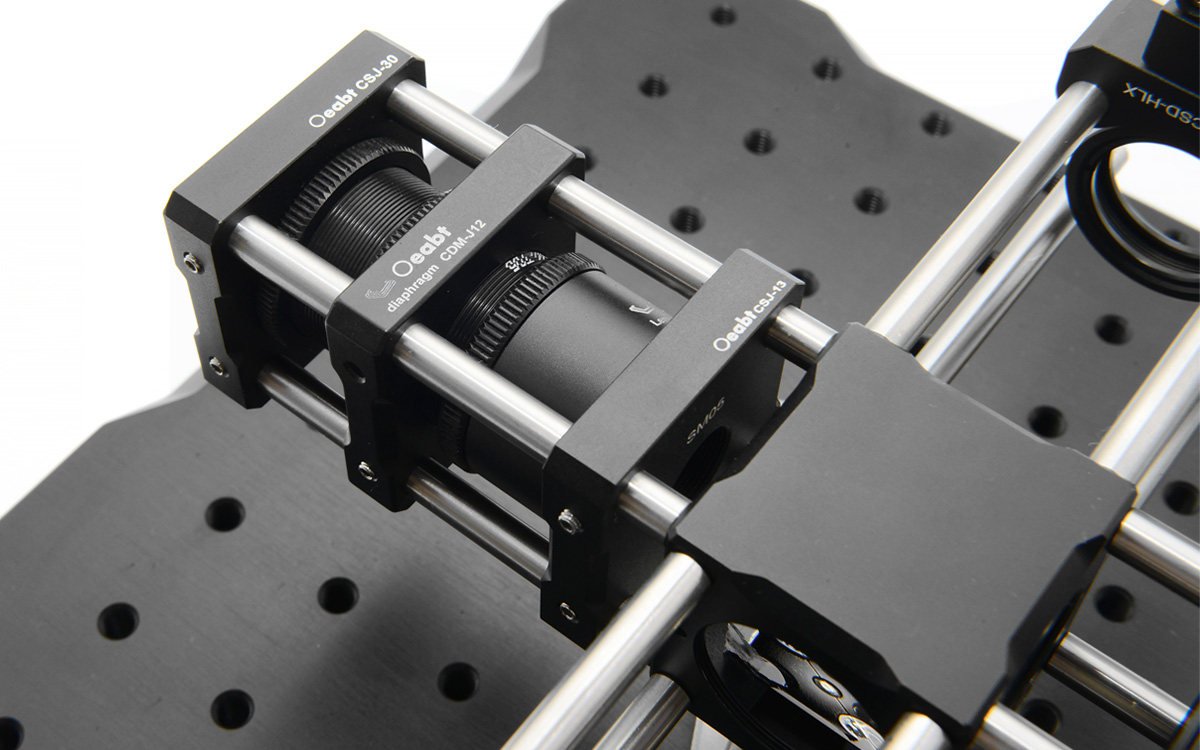

（1）SM1-T系列透鏡套筒連接件用于兩端連接2個帶SM1內螺紋的透鏡套管。連接件具有全段的外螺紋，可以優化連接組件的位置和角度，調節方向時，套管長度也會改變。并附帶鎖環（SM1-T025不配置鎖環），可用手擰緊連接的組件。這些轉接件具有不透光的設計，非常適合連接已有的透鏡套管系統或者籠式系統。

（2）亦可單獨購買額外鎖環，從而限制SM1螺紋組件的外螺紋深度。使用多個鎖環可獨立鎖定透鏡套管，比如使用正交偏振片時。

（3）不同螺紋長度可選

??CSB系列 ?1英寸母轉母透鏡套筒點擊購買 >

??CSJ-30 30mm螺紋籠板點擊購買 >

SM1-T系列 STP文件

SM1-T系列 SM1透鏡套筒連接件

? SM1（1.035”-40）全螺紋連接件；

? 將兩個透鏡套管連接在一起；

? 鎖環沿螺紋產生機械止動；

? 不同長度可選；

SM1-T系列透鏡套筒連接件用于兩端連接2個帶SM1內螺紋的透鏡套管，并附帶鎖環（SM1-T025不配置鎖環），可用手擰緊連接的組件。這些轉接件具有不透光的設計，非常適合連接已有的透鏡套管系統或者籠式系統。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： SM1-T025

規格：螺紋長度6.35mm

工程圖：點擊下載

對比：

單價：￥68

發貨日期：當天

購物車：

SM1-T025 透鏡套筒連接件

規格

螺紋長度6.35mm
材質

7075鋁合金
重量

1.7g
螺紋類型

SM1（1.035”-40）內螺紋
產品描述

內徑：?23mm；
附帶鎖環：無；
型號： SM1-T05

規格：螺紋長度12.7mm

工程圖：點擊下載

對比：

單價：￥101

發貨日期：當天

購物車：

SM1-T05 透鏡套筒連接件

規格

螺紋長度12.7mm
材質

7075鋁合金
重量

6.2g
螺紋類型

SM1（1.035”-40）內螺紋
產品描述

內徑：?23mm；
附帶鎖環：1個；
型號： SM1-T1

規格：螺紋長度25.4mm

工程圖：點擊下載

對比：

單價：￥111

發貨日期：當天

購物車：

SM1-T1 透鏡套筒連接件

規格

螺紋長度25.4mm
材質

7075鋁合金
重量

12.3g
螺紋類型

SM1（1.035”-40）內螺紋
產品描述

內徑：?23mm；
附帶鎖環：2個；
型號： SM1-T2

規格：螺紋長度50.8mm

工程圖：點擊下載

對比：

單價：￥121

發貨日期：當天

購物車：

SM1-T2 透鏡套筒連接件

規格

螺紋長度50.8mm
材質

7075鋁合金
重量

20.0g
螺紋類型

SM1（1.035”-40）內螺紋
產品描述

內徑：?23mm；
附帶鎖環：2個；
