? 相對于光軸以45°角安裝1英寸橢圓形光學元件；

? 8個?6mm平滑孔，用于安裝PCM-S系列籠桿；

? 提供±4o的俯仰和偏轉調節；

? 使用全部三個調節器可實現Z軸平移：±3mm；

? 兼容30mm籠式系統；

? 側面的M4/M6螺紋孔可安裝?12mm或?1英寸接桿；

? 相較于安裝圓形鏡片的直角安裝架，可提供透射光的通光孔徑更大；

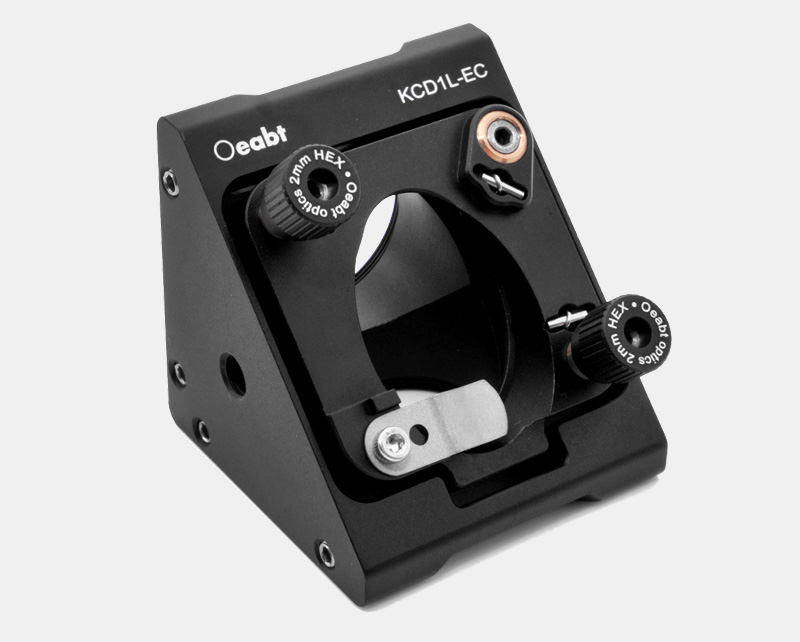

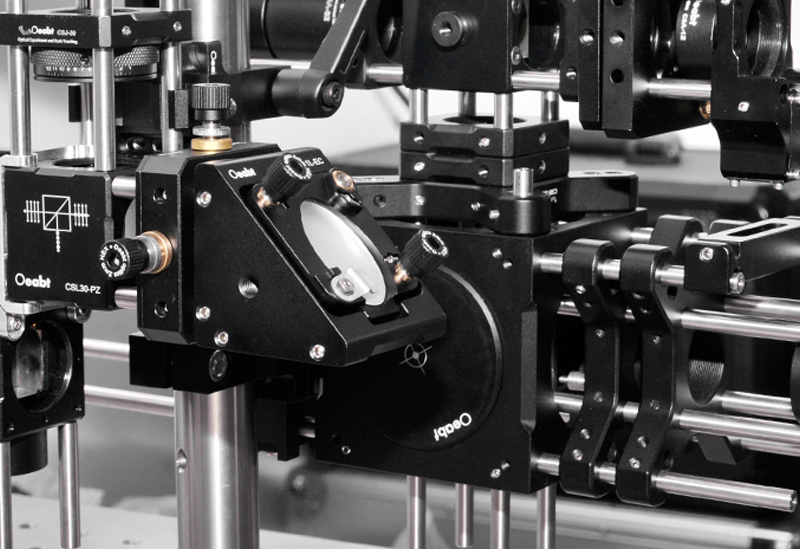

直角調整架為固定在安裝板中的?1英寸（短軸為25.4mm）)的橢圓形光學元件提供俯仰和偏轉調節。相對于光軸以45°角安裝橢圓形光學元件。

品名	籠式直角調整架
型號	KCD1L-EC
規格	48.348.348.6mm
端口孔徑	SM1螺紋端口
調節范圍	仰俯傾斜±4°
通孔間距	?6.02mm，30mm*30mm
重量	131.4g
材質	7075鋁合金

示意圖

通用參數

?光學知識點

- 光學常用螺紋尺寸標準

這是美國 Thorlabs 公司特有的螺紋,不是常用的光學螺紋。SM在螺紋表達上是縫紉機螺紋的代號,? 但美國這公司把它用來對光學鏡頭及套筒內外螺紋連接。螺紋性質為UNS，美國統一特殊螺紋,公差精度為2A/2B,這螺紋特殊地方是不管直徑大小，螺距一樣為每英寸40牙。具體尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2則表示1和2英寸】

系列?	類型	螺紋	公稱直徑	小徑	中徑	大徑
SM05	內	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	內	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05????	26.19±0.06
SM2	內	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

?產品描述

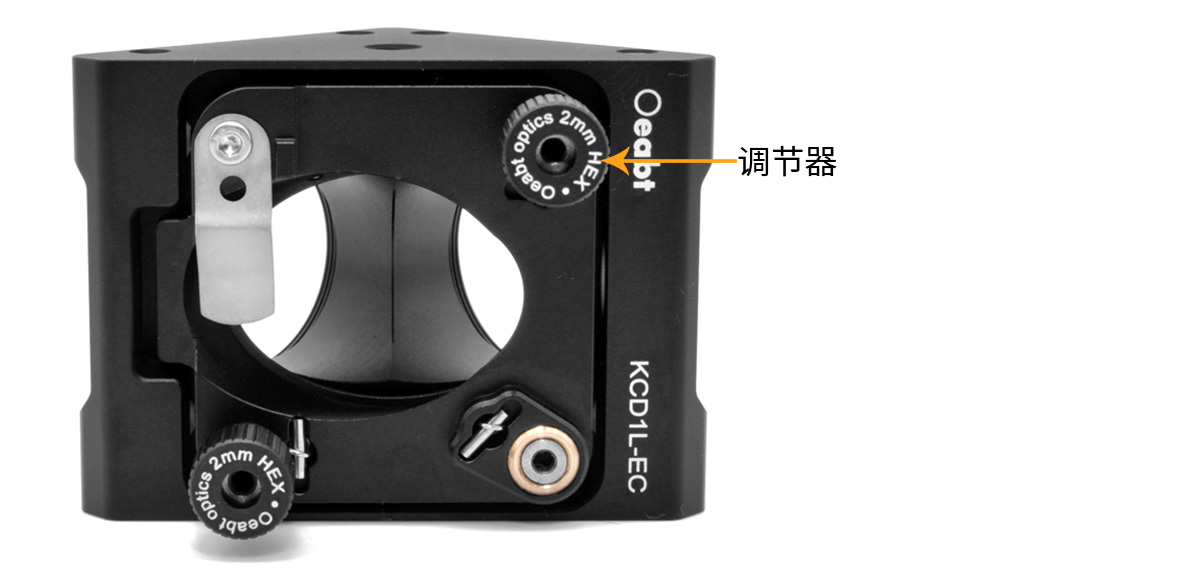

（1）直角調整架為固定在安裝板中的?1英寸(短軸為25.4mm)的橢圓形光學元件提供俯仰和偏轉調節。這些立方體上的可調俯仰和傾斜調節板用三個100 TPI? （ “TPI”: Threads per Inch，每英寸牙數）調節螺絲來促動，實現平穩、高分辨率的運動。其中，兩個調節器帶有可拆卸旋鈕，而第三個必須用2mm的六角扳手或球頭起子調節。

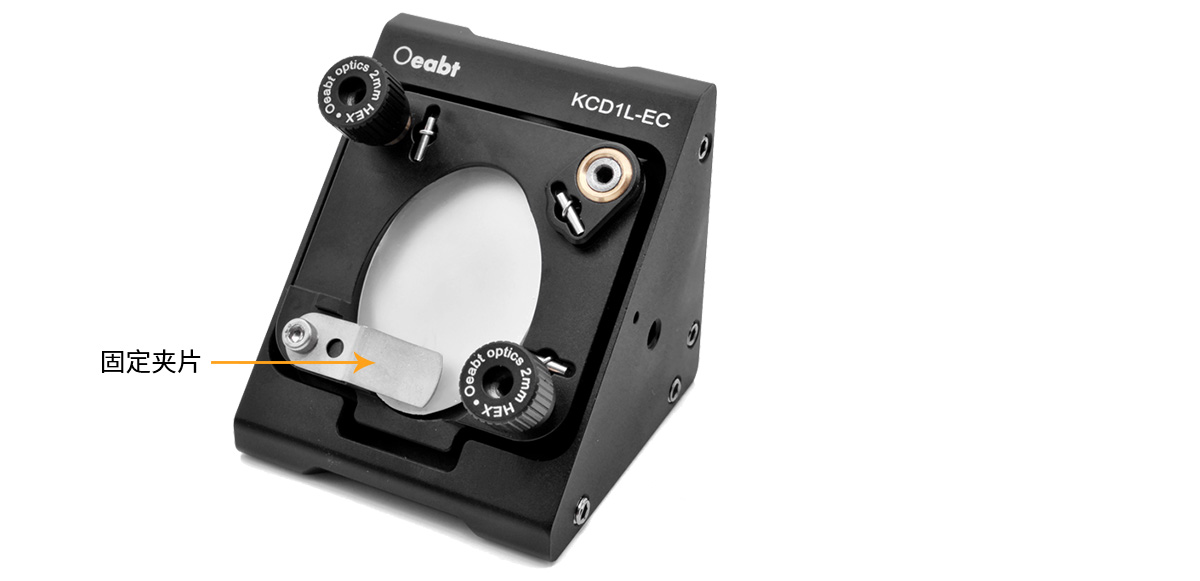

（2）安裝板上的夾片用于固定?1英寸 (短軸25.4mm) 的橢圓形光學元件, 將螺絲擰緊以此固定夾片至橢圓鏡片上方。后裝式設計可確保即使調整架上裝有籠桿或透鏡套筒，仍可操作已安裝的光學元件。這些調整架設計用于安裝厚度為4-10mm的光學元件。

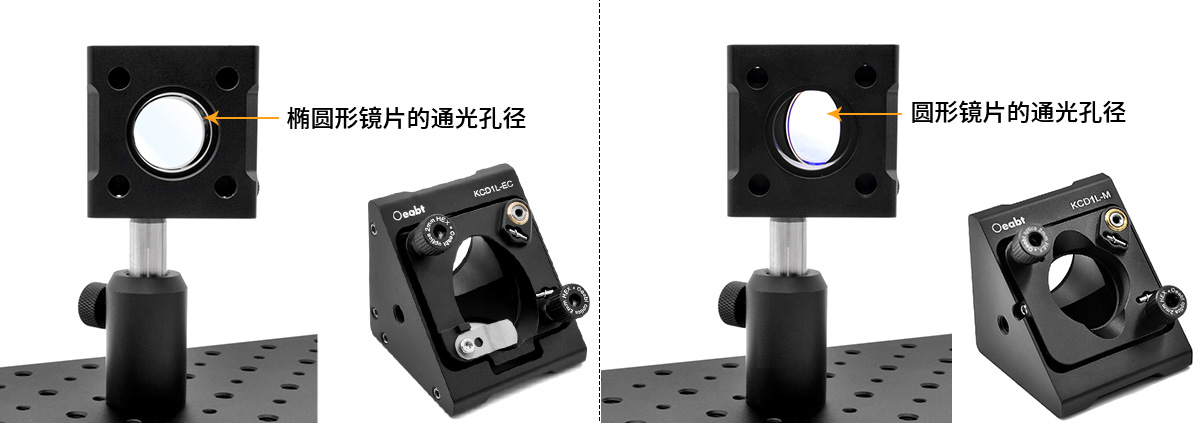

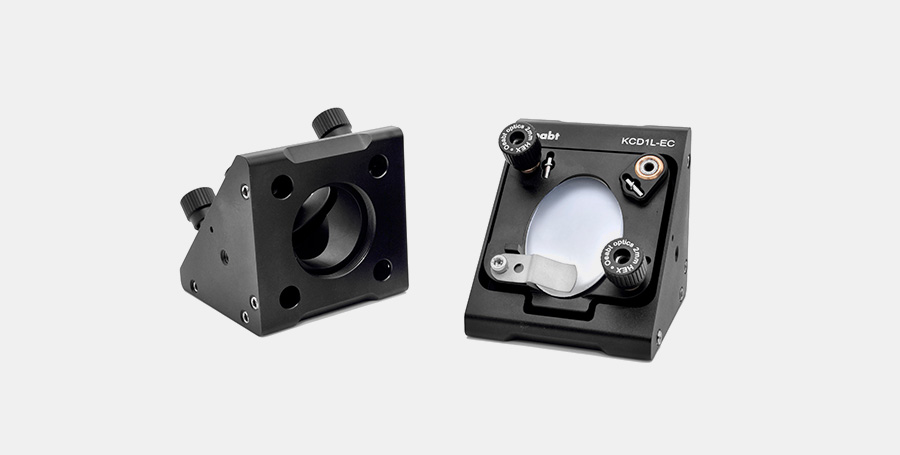

（3）KCD1L系列用于安裝?1英寸圓形、橢圓形光學元件。因安裝板與標準水平位置呈45°角, 這個孔帶有間隙切口，對于任何透射光都能提供最大的通光孔徑, 并且為操作已安裝的光學元件提供空間。而橢圓形跟圓形通光孔徑的區別, 安裝橢圓形光學元件的安裝架形成的通光孔徑更大，而?1英寸圓形鏡片只能形成一半左右的通光孔徑。

?KCD1L-M 籠式直角鏡架點擊購買 >

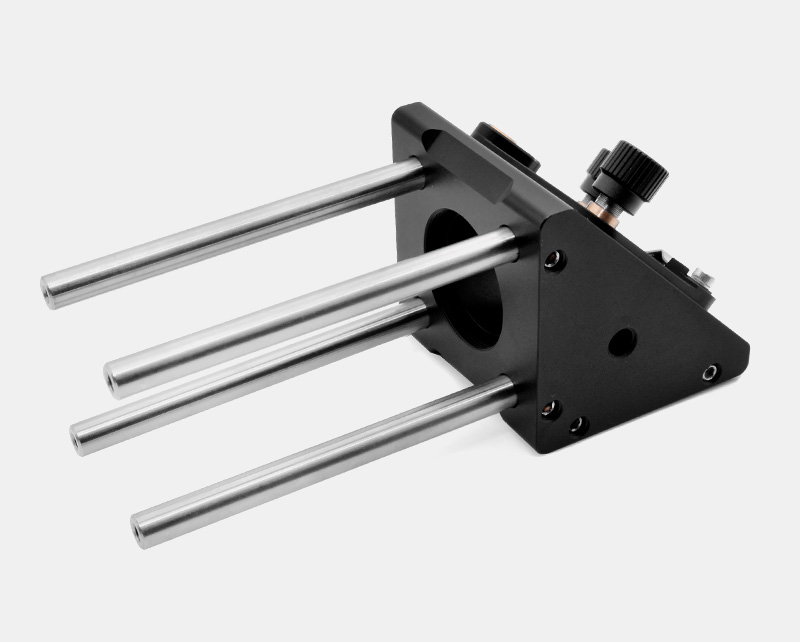

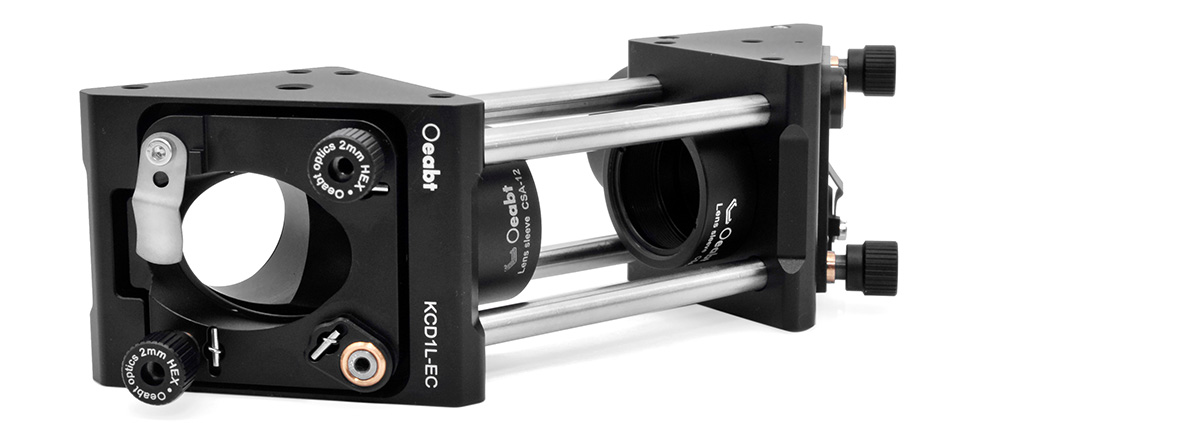

（4）端口處有SM1(1.035"-40)螺紋孔和4個6.3mm深的?6mm光滑孔,它們的間距與我們的30mm籠式系統標準匹配。籠桿可通過安裝座側面的緊定螺絲使用2mm六角扳手或球頭起子固定, 這個設計使多個30mm籠式組件可以直接連接。

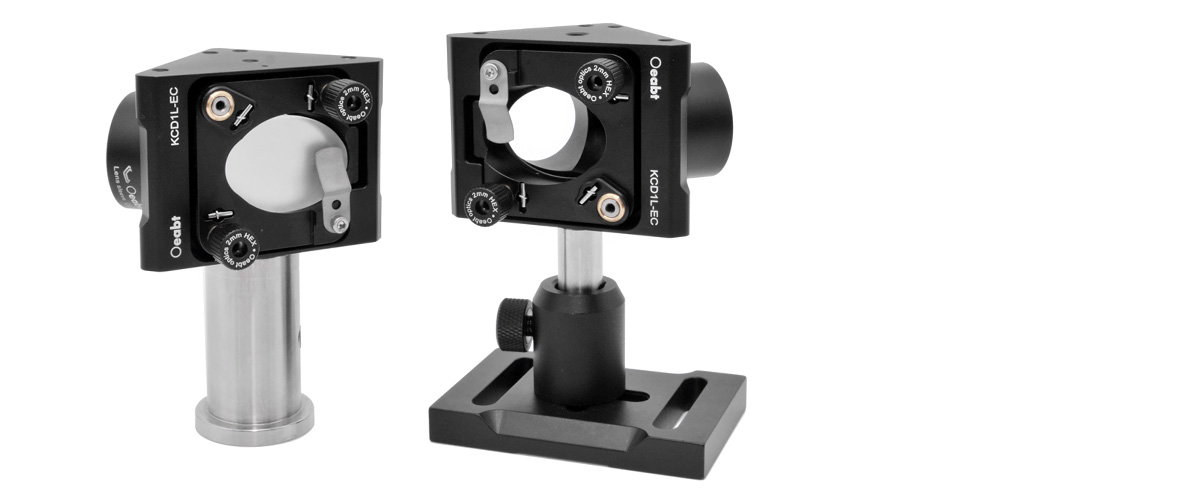

（5）側面各有一個M4/M6螺紋孔，可安裝?12mm接桿和?1英寸接桿，用于自由空間搭建使用。

?? CSA系列 ?1英寸透鏡套筒點擊購買 >	???PCM-S系列 ?6mm籠式支桿點擊購買 >
?? CFP-S系列 ?1英寸不銹鋼接桿點擊購買 >	???PCA-S系列 ?12mm不銹鋼支桿點擊購買 >
???CA-A系列接桿支架點擊購買 >	???M-BASE 可調節底板底座點擊購買 >

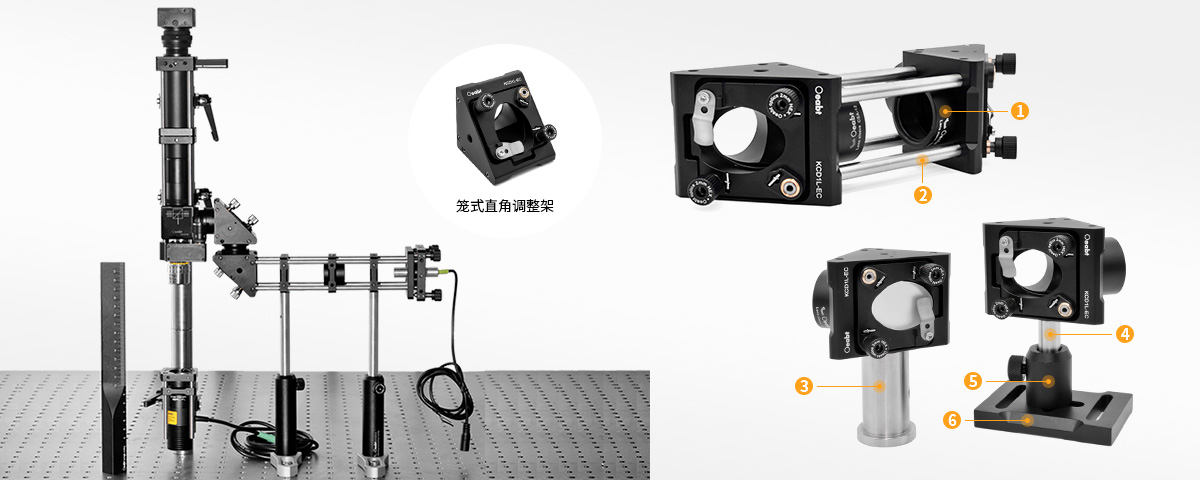

Oeabt的籠式系統提供不同的可用于籠式共軸系統的配件和轉接件，可通過安裝接桿或透鏡套管，可以將籠式系統集成到光學設備中去。

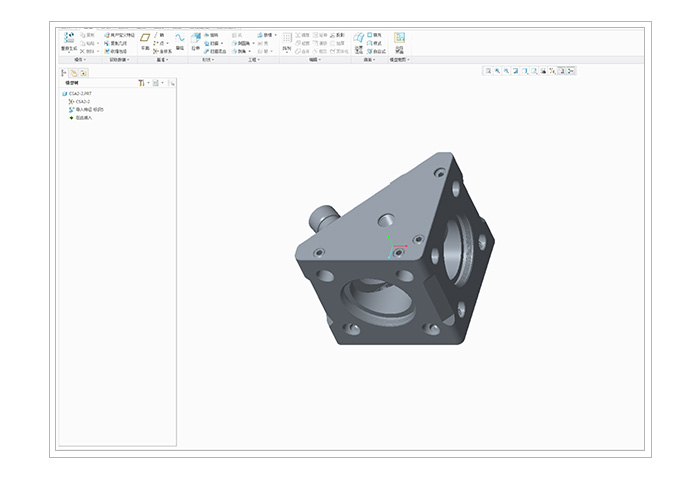

STP文件

KCD1L-EC 30mm籠式直角調整架

? 相對于光軸以45°角安裝1英寸橢圓形光學元件；

? 8個?6mm平滑孔，用于安裝PCM-S系列籠桿；

? 提供±4o的俯仰和偏轉調節；

? 使用全部三個調節器可實現Z軸平移：±3mm；

? 兼容30mm籠式系統和SM1(1.035"-40)螺紋；

? 側面的M4/M6螺紋孔可安裝?12mm或?1英寸接桿；

? 相較于安裝圓形鏡片的直角安裝架，可提供透射光的通光孔徑更大；

KCD1L系列用于安裝?1英寸圓形、橢圓形光學元件，因安裝板與標準水平位置呈45°角，這個孔帶有間隙切口，對于任何透射光都能提供最大的通光孔徑，并且為操作已安裝的光學元件提供空間。而橢圓形跟圓形通光孔徑的區別，安裝橢圓形光學元件的安裝架形成的通光孔徑更大，而?1英寸圓形鏡片只能形成一半左右的通光孔徑。

型號

規格

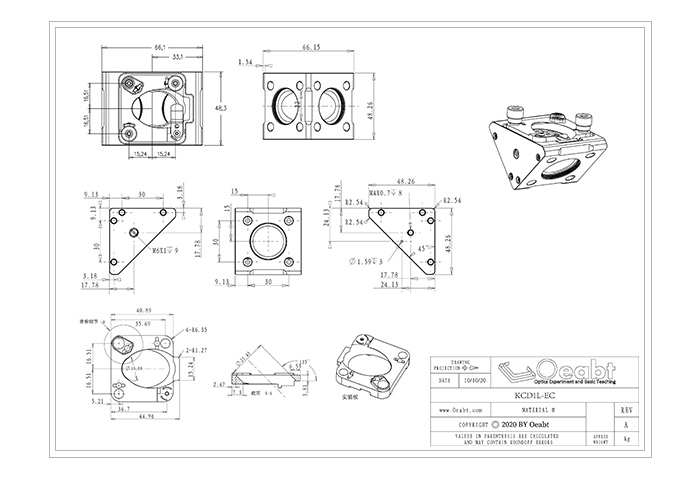

工程圖

對比

單價

發貨日期

購物車

型號： KCD1L-EC

規格： 48.3*48.3*48.6mm

工程圖：點擊下載

對比：

單價：￥638

發貨日期：當天

購物車：

KCD1L-EC 30mm籠式直角調整架

規格

48.3*48.3*48.6mm
材質

7075鋁合金
重量

131.4g
中心孔徑

SM1螺紋端口
螺紋類型

M4、M6
產品描述

調節范圍:仰俯傾斜±4°;
通孔間距:30mm*30mm;
