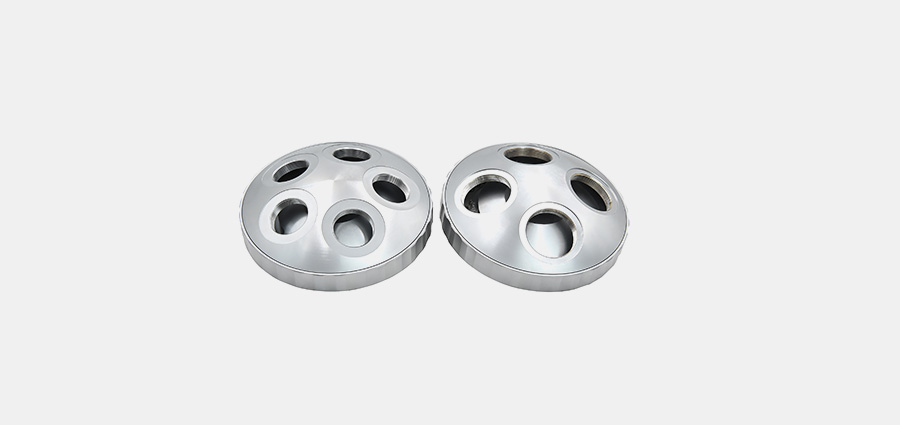

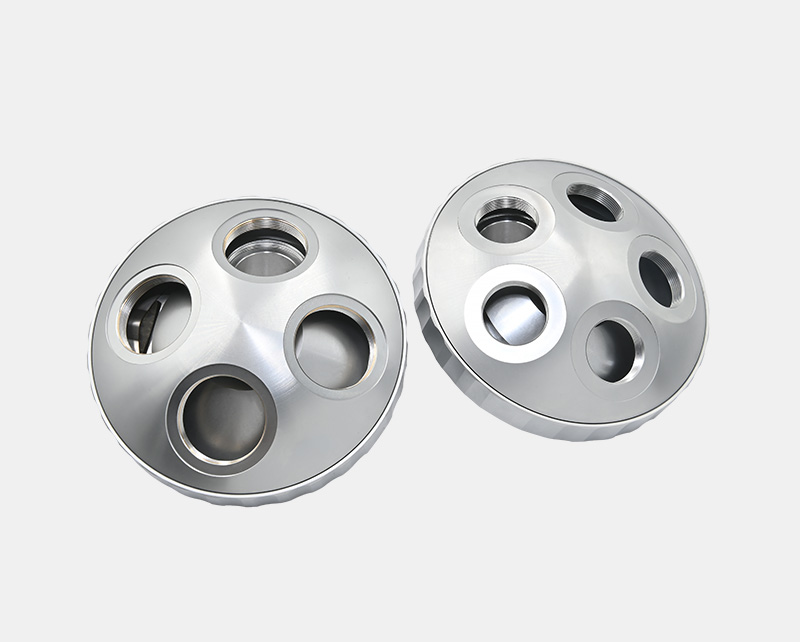

? 顯微物鏡轉盤，含多個物鏡端口；

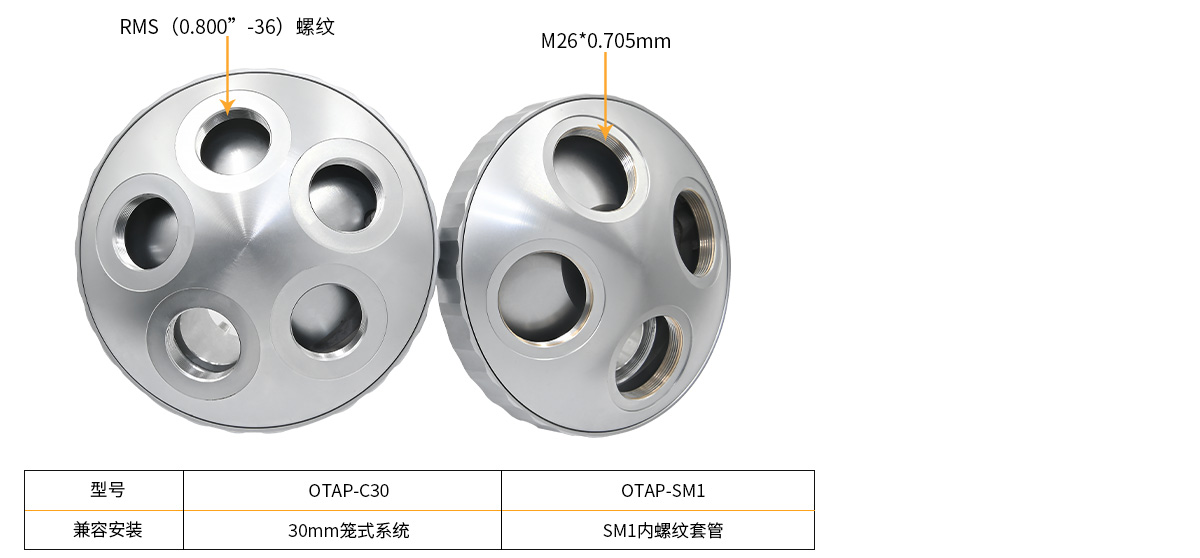

? RMS（0.800”-36）內螺紋，5個端口；
? M26*0.705mm內螺紋，4個端口；
? 精密制動機制，用于定位物鏡；

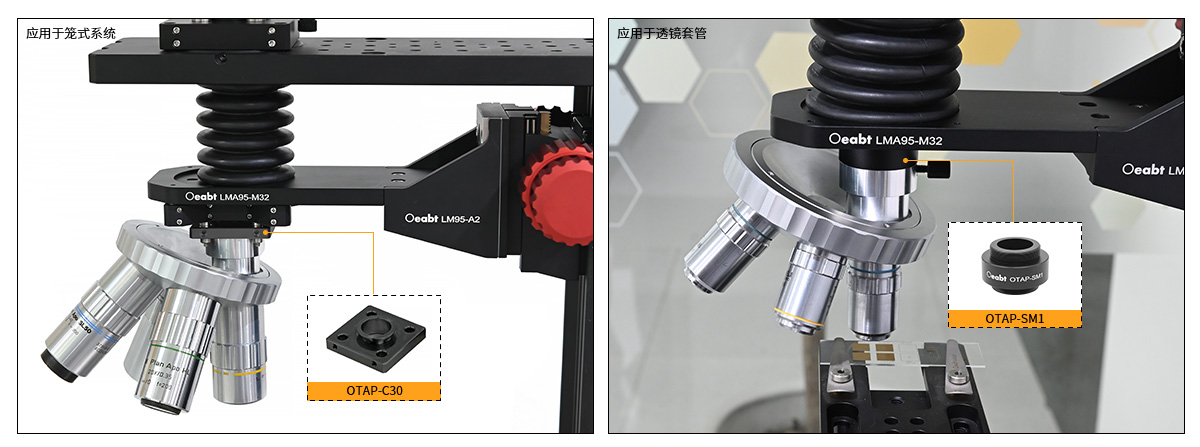

? 搭配連接件，可兼容籠式系統或透鏡套筒；

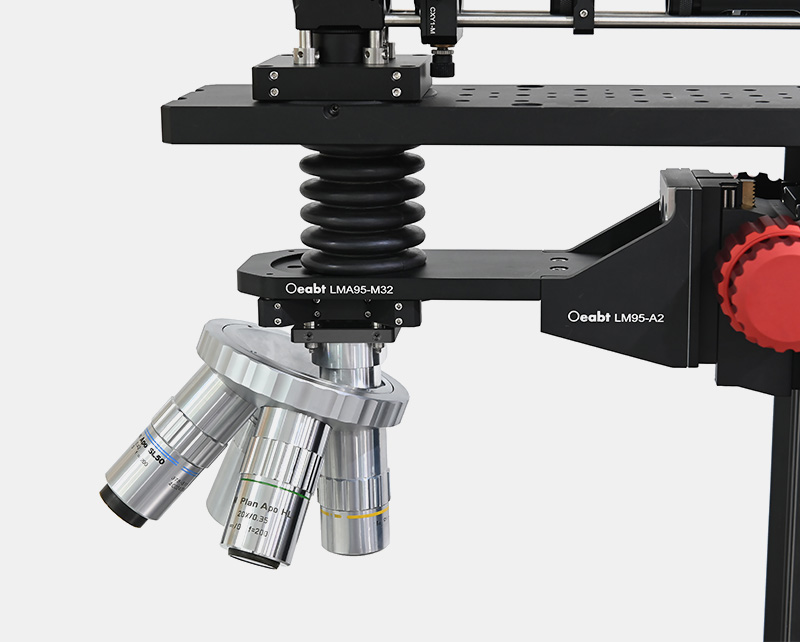

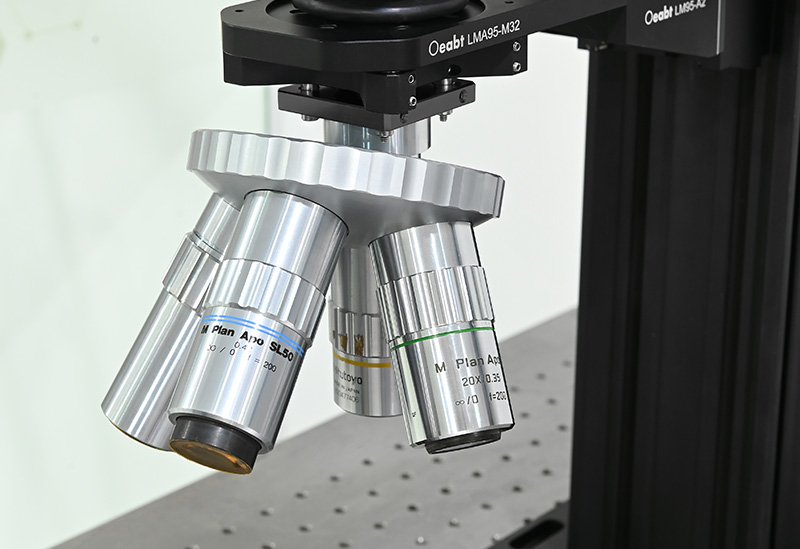

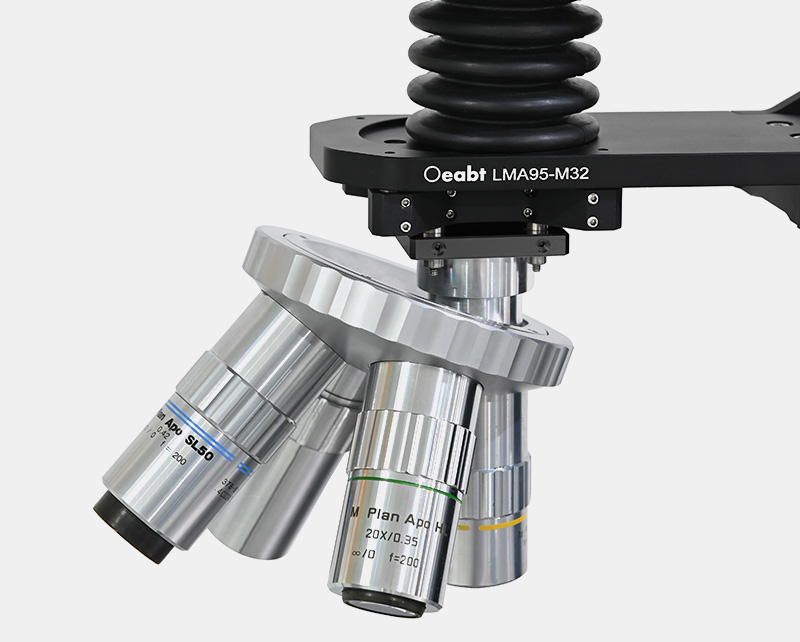

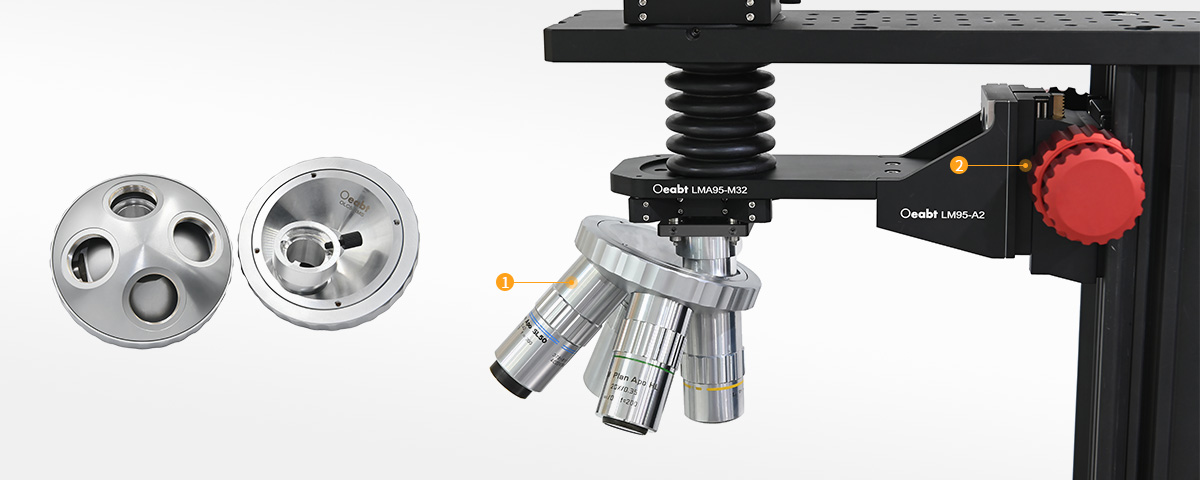

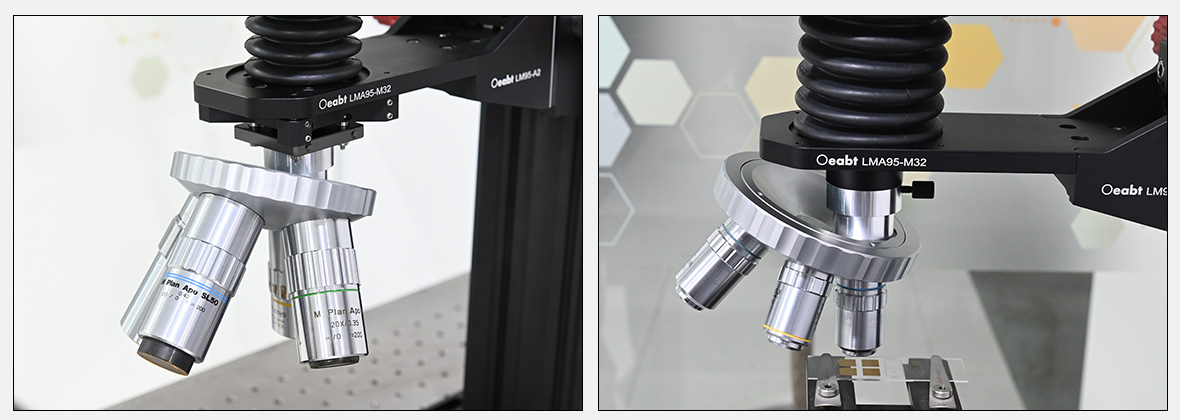

顯微物鏡轉換器可同時安裝多個不同放大倍數的物鏡，用戶可以通過旋轉轉盤快速切換物鏡。
|

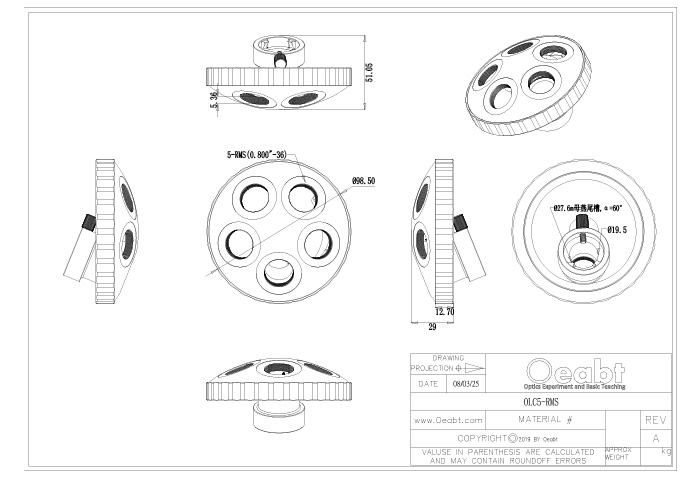

顯微物鏡轉換器 |
||
|
型號 |

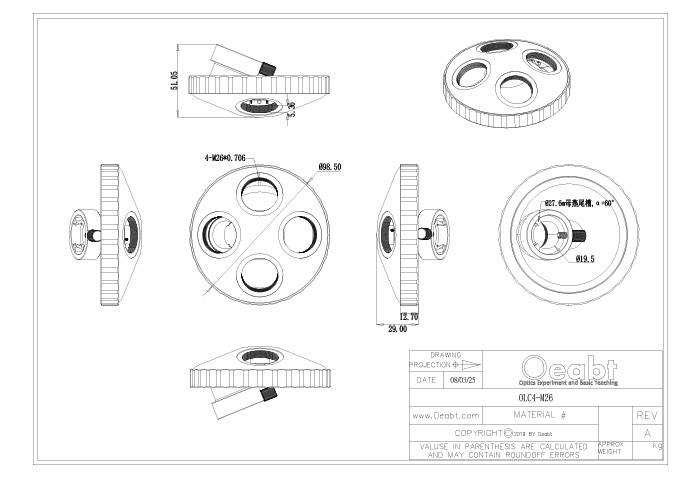

OLC4-M26 |
OLC5-RMS |
|
端口螺紋 |
M26*0.705mm |
RMS（0.800”-36） |
|
端口數量 |
4個 |
5個 |
|
重量 |
647.5g |
671.1g |
|
規格 |
?98.3*51.1mm |
|
|
燕尾類型 |
?27.6mm母燕尾槽，α=60°；兼容?25mm公頭燕尾 |
|
|
螺孔類型 |
M3*4處 |
|
|
材質 |
黃銅 |
|
|

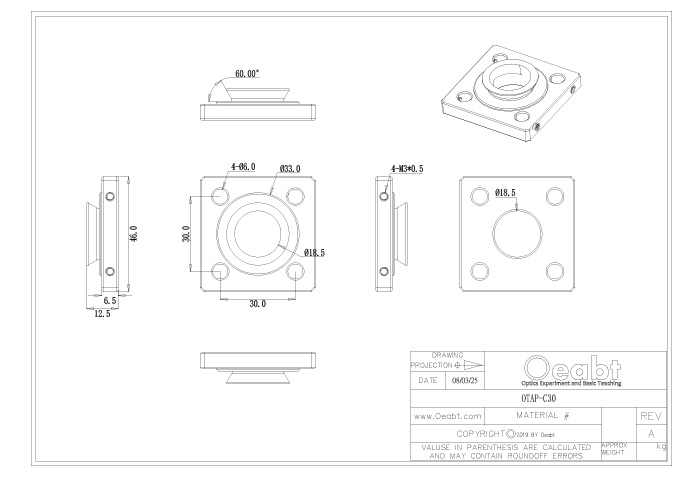

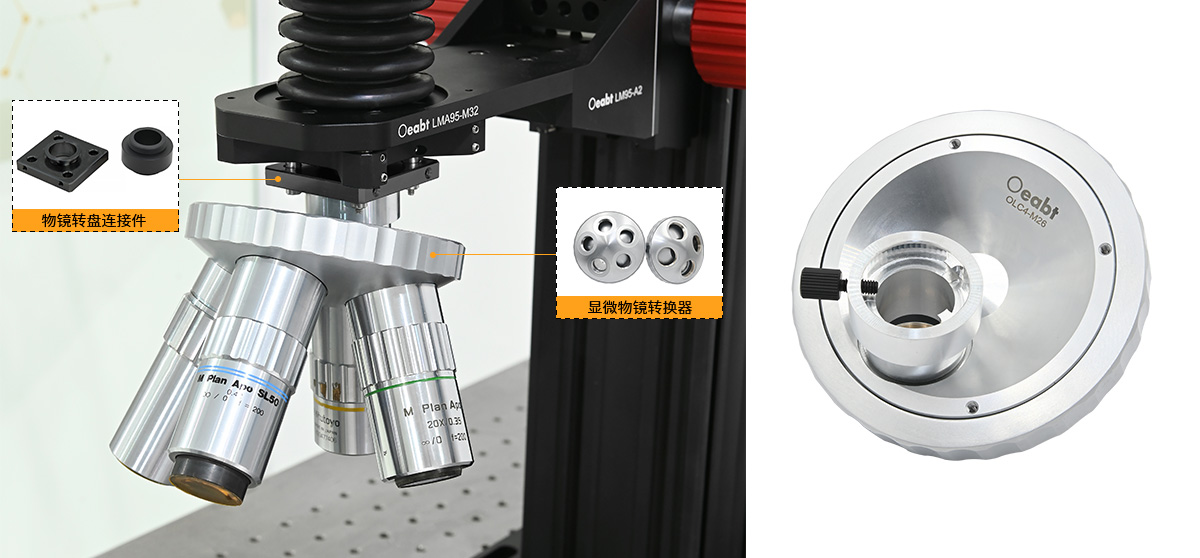

物鏡轉盤連接件 |
||
|
型號 |
OTAP-C30 |
OTAP-SM1 |
|
規格 |
46.0*46.0*12.5mm |
?35.0*23mm |
|
安裝方式 |
?6.02mm*4處，兼容PCM籠桿 |
SM1（1.035”-40）外螺紋 |
|
重量 |
37.8g |
28.3g |
|
燕尾類型 |
?25mm公燕尾頭，α=60°；兼容?27.6mm母燕尾槽 |
|
|
通光孔徑 |
?18.5mm |
|
|
材質 |
7075鋁合金 |
|

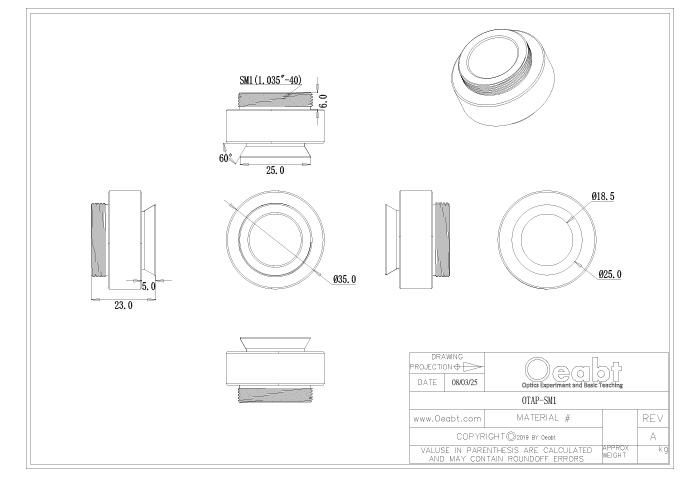

OTAP-SM1 工程圖下載
