? 探測器像素：2048 像素CMOS探測器；

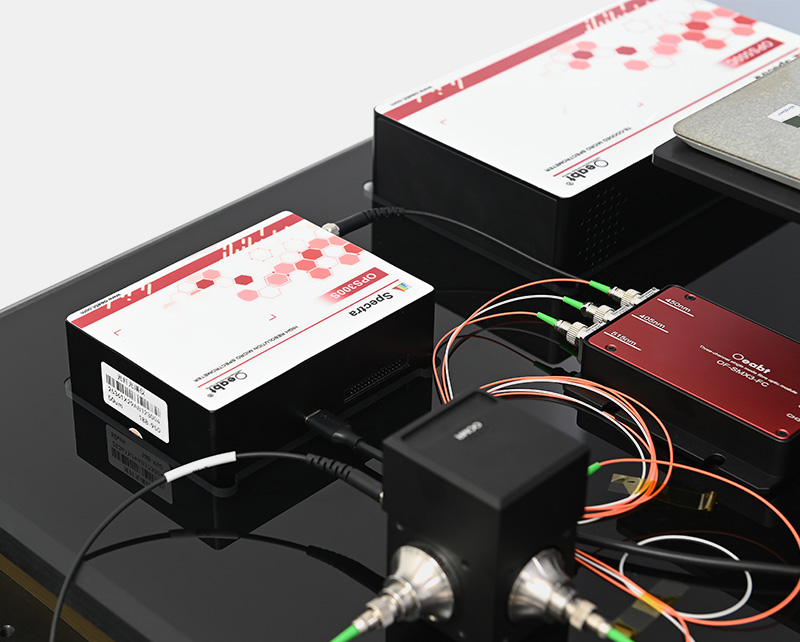

? OPS300S：高分辨率光纖光譜儀，采用 M 型對稱式C-T 光路設計以及高像素 CMOS 探測器；

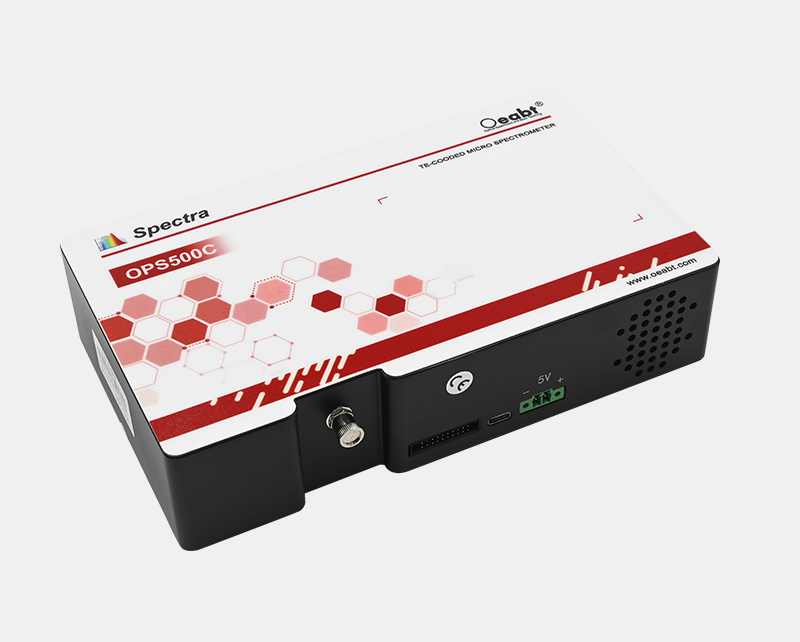

? OPS500C：制冷高靈敏度光纖光譜儀，采用 TEC電路制冷搭配線陣CMOS探測器，最低制冷溫度為-5℃；
? 適用于拉曼光譜檢測、微量分光光度計、反射率和透過率檢測等多種高分辨率應用；

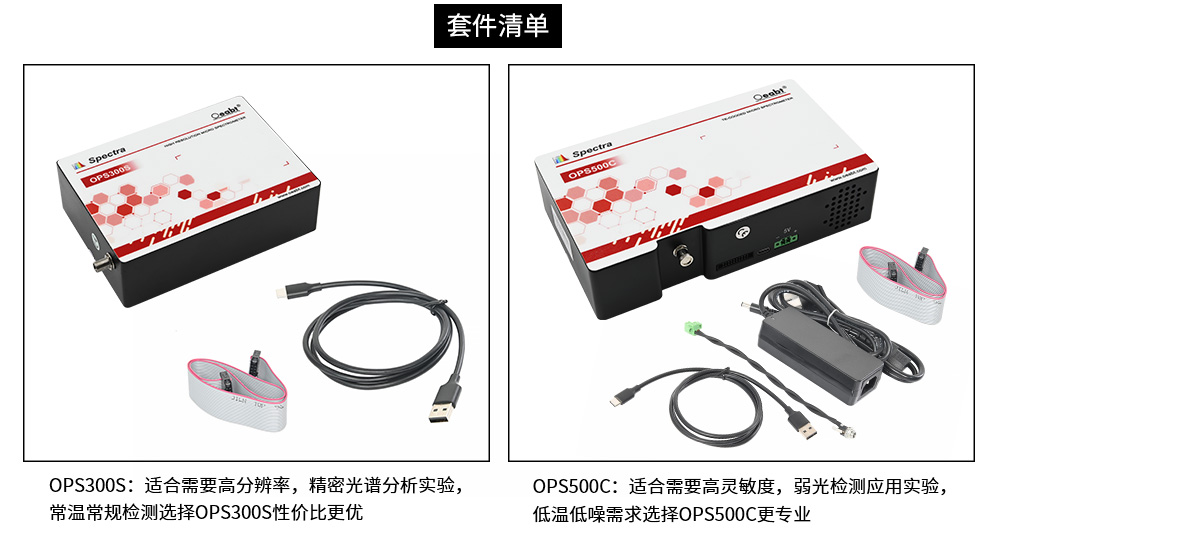

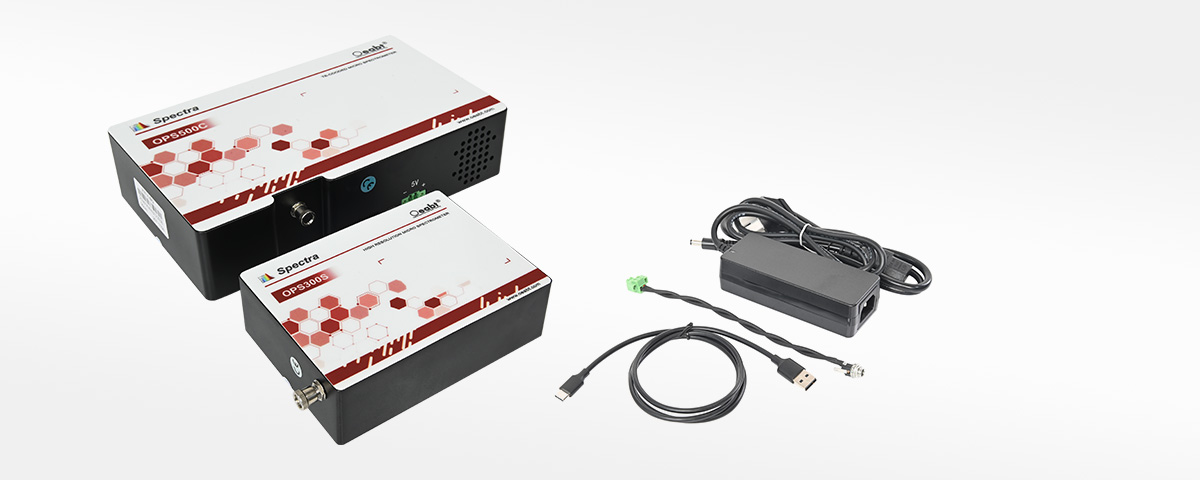

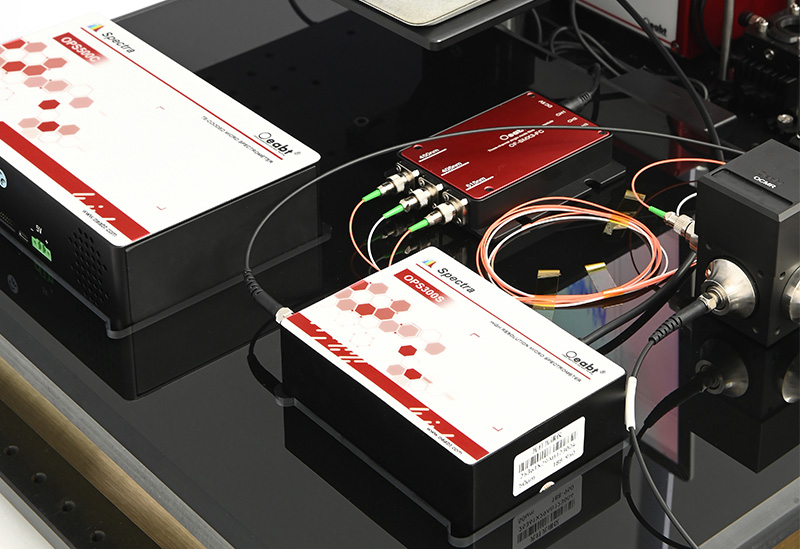

Oeabt?提供兩款高性能光纖光譜儀，分別針對高分辨率應用和高靈敏度檢測需求設計。、
|
型號 |
OPS300S |
OPS500C |
|
規格 |
124*90*38mm |
208*120*47mm |
|
光譜儀類型 |
高分辨率 |
制冷型高靈敏度 |
|
探測器類型 |
紫外增強線陣CMOS |
線陣 CMOS |
|
制冷方式 |
無 |
TEC制冷（-5℃） |
|
有效像素 |
2048 |
2048 |
|
像元尺寸 |
12*200μm |
12*200μm |
|
靈敏度 |
1300V/(lx·s) |
1300V/(lx·s)；6.5μV/e- |
|
暗噪聲 |
13 RMS @13℃ |
0.4V/RMS；(6e-) |
|
波長范圍 |
200-1100nm(最寬750nm) |
190-1100nm(最寬 900nm) |
|
光學分辨率 |
0.05-2nm(取決于狹縫、光譜范圍) |
0.1-3nm(取決于狹縫、光譜范圍) |
|
信噪比 |
＞600：1 |
＞600：1 |
|
動態范圍 |
3000：1 |
＞5000：1 |
|
光學設計 |
M型對稱C-T光路 |
F/4 交叉非對稱C-T光路 |
|
入射狹縫寬度 |
50μm |
50μm |
|
入射光接口 |
SMA905光纖接口 |
SMA905光纖接口、自由空間 |
|
積分時間 |
1ms-65s |
10ms-65s |
|
幀率 |
300fps |
100fps |
|
數據輸出接口 |
Type-C or UART |
Type-C or UART |
|
外擴接口 |
30針可編程接口 |
20針可編程接口 |
|
ADC 位深 |
16 bit |
18 bit(輸出 16 bit) |
|
供電電源 |
USB供電、DC 5V±5% |
DC 5V直流供電 |
|
工作電流 |
170mA @Typ. |
＜2.3A |
|
工作溫度 |
-10℃~+50℃ |
-10℃~+50℃ |
|
工作濕度 |
90%RH(不結露) |
90%RH(不結露) |
|
重量 |
500g |
1.5kg |

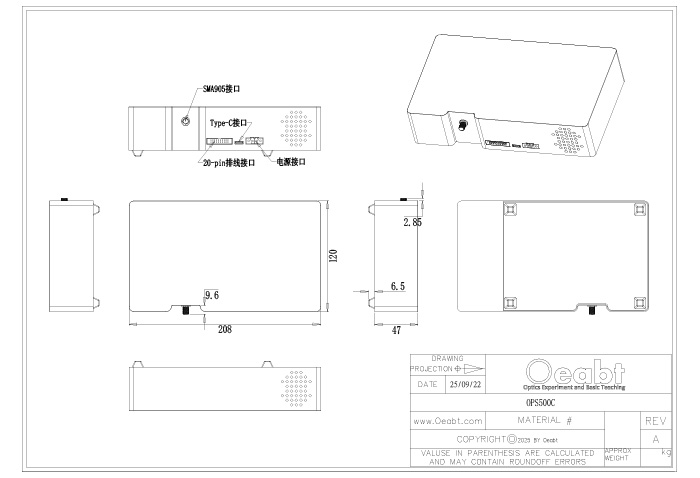

OPS500C 工程圖下載
