參數規格技術說明組裝應用舉例工程圖下載

產品說明

? 實現相差顯微術；

? 與相差物鏡結合使用，利用光的相位差來增強圖像對比度；

? 適合通過明場照明進行相差成像；適用于細胞學、分子生物學和材料科學中的觀察；

? 不同相位差環選項；

在相差顯微鏡中，相差環是實現相差顯微術的核心組件之一。它通常是與相差鏡頭結合使用的，用于產生和測量物體和背景之間的相位差。

規格	?25.4*1.7mm
環板厚度	0.2mm
材質	鋁合金+不銹鋼
重量	1.9g

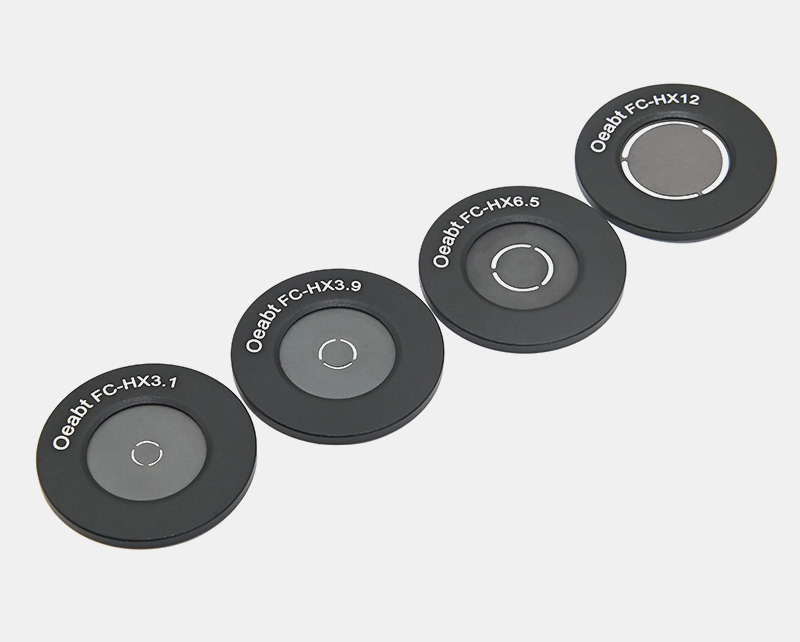

顯微相差環
型號	環形規格	數量
FC-HX3.1	?3.3mm，環形0.21* 2.44mm	3條
FC-HX3.9	?4.8mm，環形0.3* 3.17mm
FC-HX6.5	?7mm，環形0.5* 5.5mm
FC-HX12	?12.7mm，環形0.7* 10.35mm

示意圖

通用參數

?相差顯微術知識點

-相差顯微術的原理

? ? ??在明場透射照明下對半透明的樣品成像時，樣品與背景之間的對比度很小，因為其取決于對光的吸收。而相差顯微術通過將相差轉變?yōu)橄衿矫娴恼穹睿瑥亩岣吡藞D像的對比度。

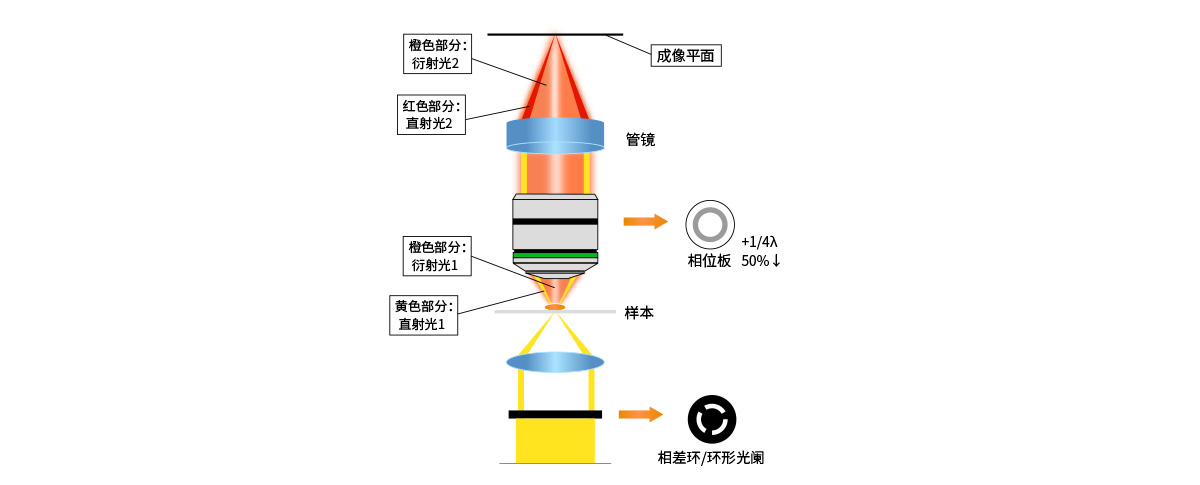

-?相差顯微鏡光路圖

? ? ??相關顯微鏡的關鍵元件是環形光圈和相位板。環形光圈位于聚光鏡的前焦平面內，限制了光波穿透的角度。相位板位于物鏡的后焦平面內。搭配相差環，其材料可以按照1/4λ的幅度調暗穿過相位板的光線。相差觀察利用光的干涉原理，將這個光程相位差，轉換成振幅（亮度）變化，從而提升了分界面的襯度，讓人眼可以區分。

? ? ??相差環使透過聚光鏡的光形成空心光錐，聚焦在樣品上（黃光）；通過樣品平面后，散射光（橘色）延遲-?λ（典型值）。當直射光-主要是背景光-通過相位環時，偏移+?λ，變暗50%（紅色），于是，這些相位偏移使得背景光和散射光在像平面產生相長和相消干涉。

? ? ? ?對于正相差，物鏡中的高折射率相位板上刻有鍍金屬膜的相位環，可以將光的透射率減少50%，并使透過相位環的光偏移+?λ。與匹配的聚光鏡環形光闌一起使用時，透過相位環的光主要為直射的背景光，而透過相位板其他部位的光則為經樣品散射的光。光與樣品的相互作用產生-?λ 的典型相位偏移。直射光與散射光之間180°的相位差(典型值)會在像平面產生相長和相消干涉。背景光減少50%，從而使背景光與散射光之間的光強差別明顯，進而改善對比度。與明場圖像相比，相差圖像的對比度更大，與相位相關，且背景光信號較低。由于這些物鏡使用的是正相差，產生的圖像會比較暗，背景比較亮。

? ? ? ?在明場照明下對半透明的樣品成像時，圖像對比度ΔI只表示樣品對光的吸收。而在相差成像中，相位板將樣品散射產生的相差通過相長和相消干涉轉變?yōu)檎穹睿瑥亩鰪?qiáng)了背景與樣品之間的對比度。

?產品描述

（1）相差顯微鏡中，相差環是實現相差顯微術的核心組件之一。它通常是與相差鏡頭結合使用的，用于產生和測量物體和背景之間的相位差。用于提高透明或半透明樣品的對比度，尤其是當這些樣品在常規明場顯微鏡下幾乎不可見時。它通過利用光的相位差來增強圖像對比度，特別適用于細胞學、分子生物學和材料科學中的觀察。

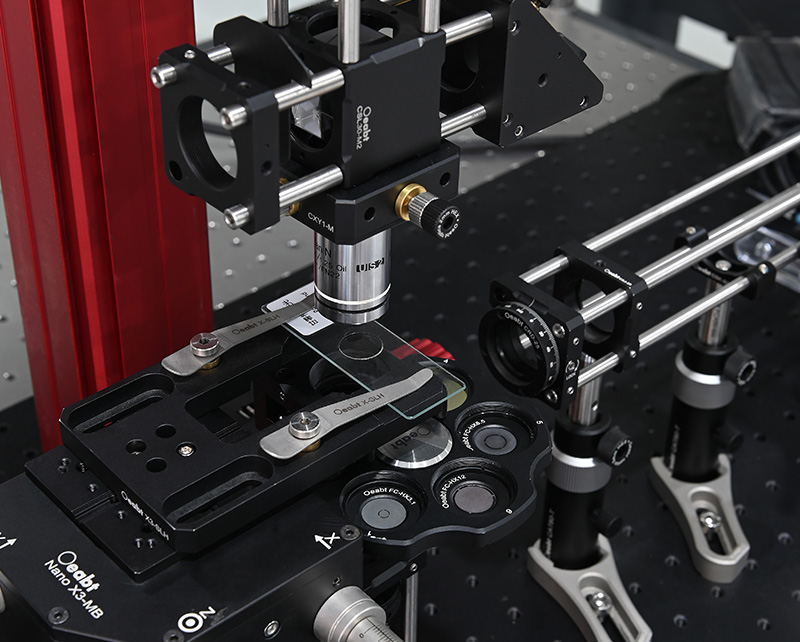

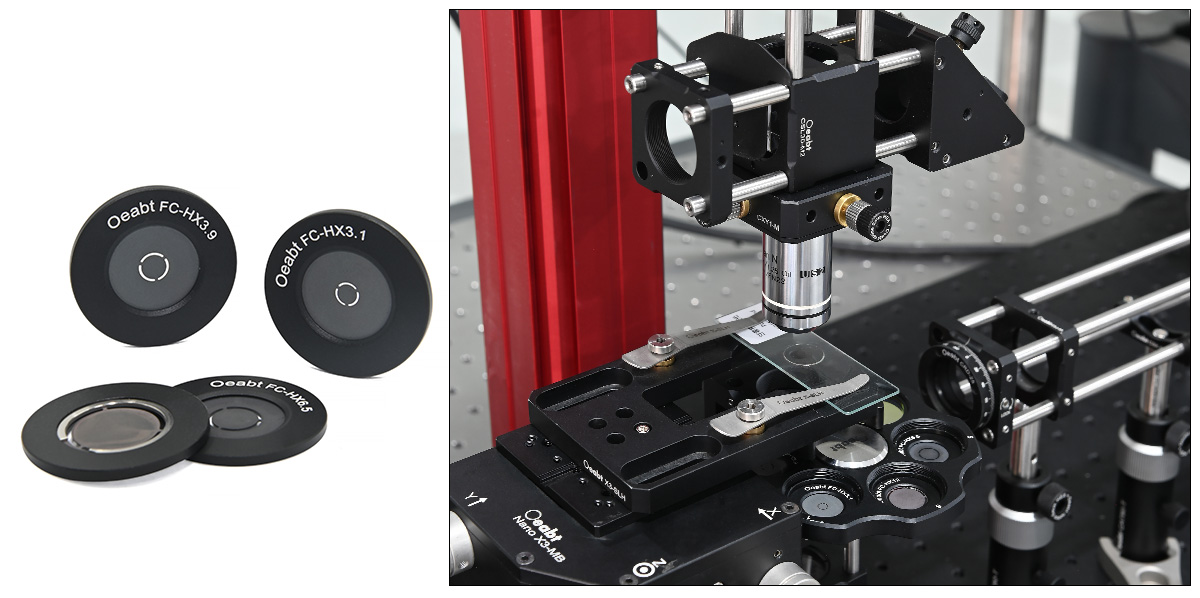

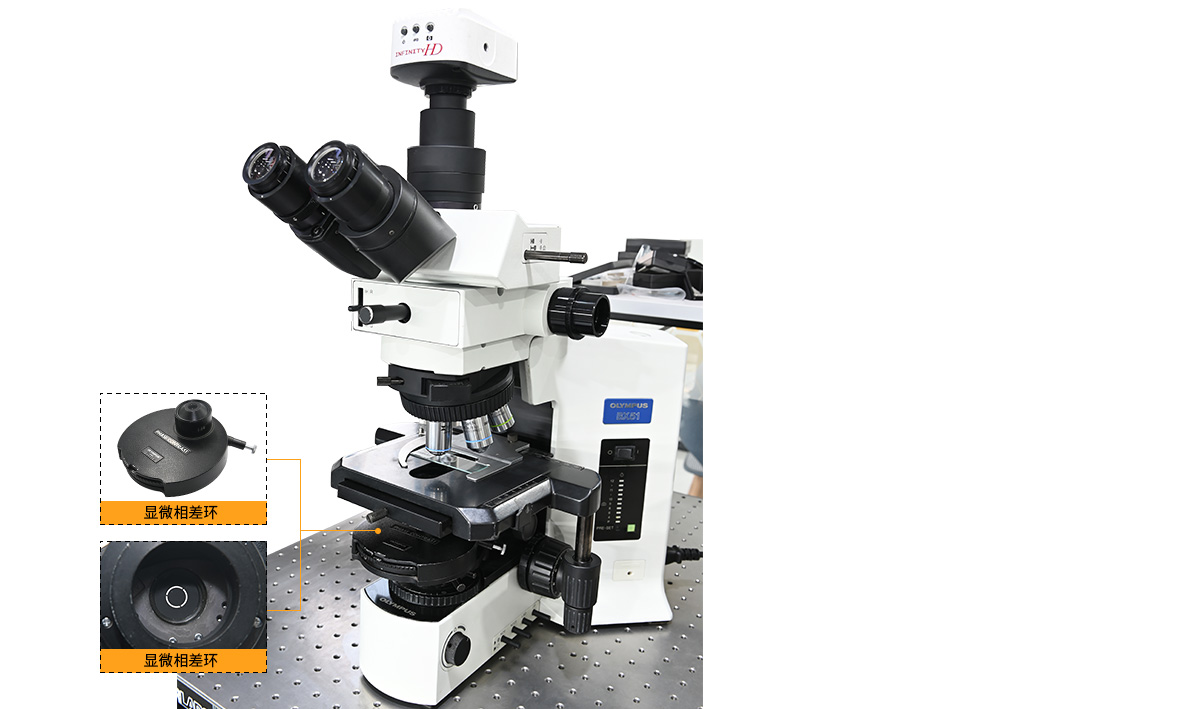

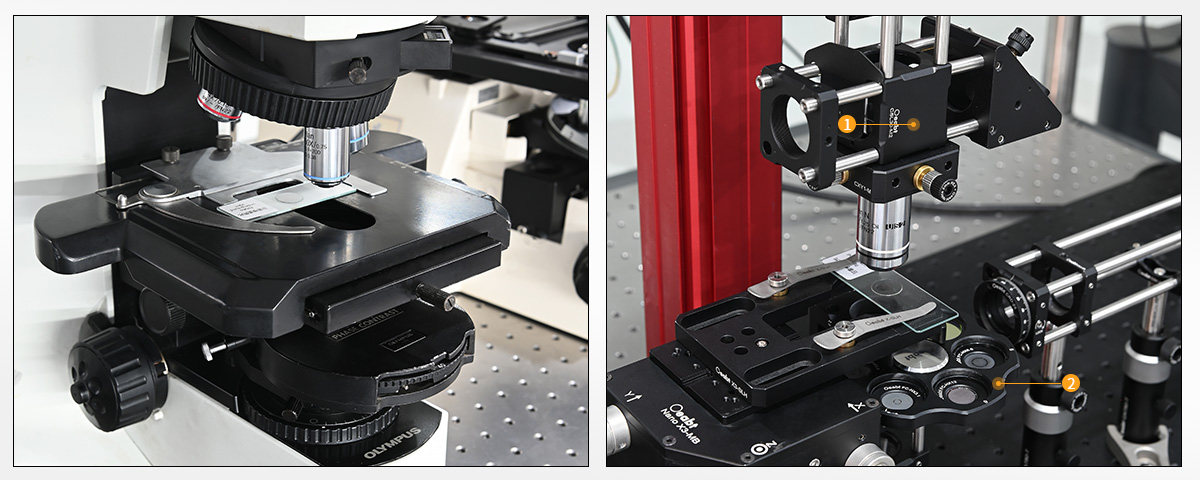

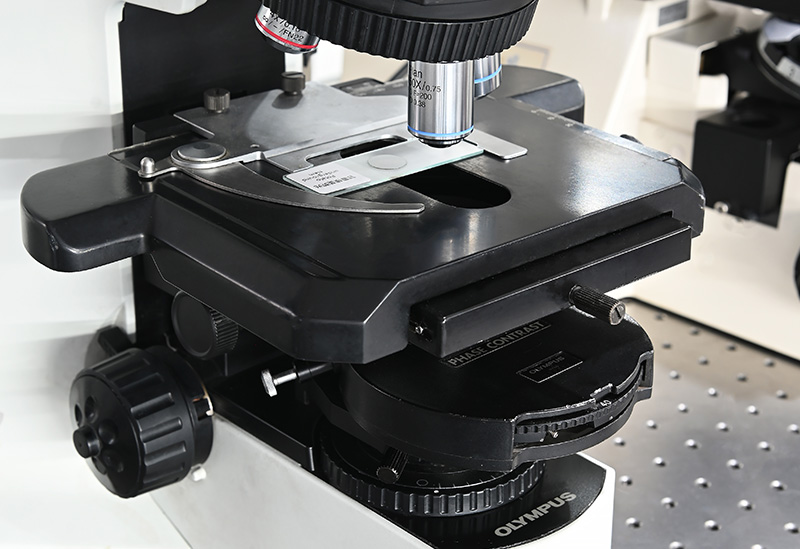

（2）可安裝在轉盤式相襯裝置內，或集成到籠式系統與光學轉輪、調整座、透鏡套筒內使用。

（3）針孔也可根據實際需求對孔徑的大小、外徑的尺寸自行選擇，以滿足使用者的不同實驗用途。

?CSL30-M系列 30mm籠式立方體點擊購買>

?FWO-B 30mm濾光片轉輪點擊購買>

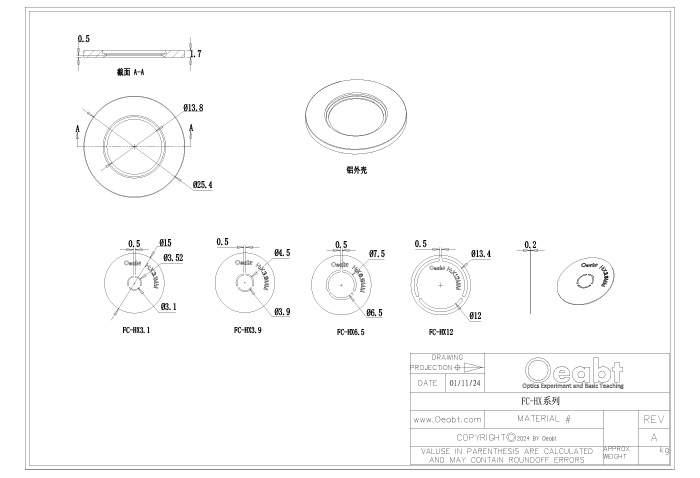

FC-HX系列工程圖下載

FC-HX系列顯微相差環

? 實現相差顯微術；

? 與相差物鏡結合使用，利用光的相位差來增強圖像對比度；

? 適合通過明場照明進行相差成像；適用于細胞學、分子生物學和材料科學中的觀察；

? 不同相位差環選項；

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： FC-HX3.1

規格：環形0.21* 2.44mm

工程圖：點擊下載

對比：

單價：￥125

發貨日期：當天

購物車：

FC-HX3.1 顯微相差環

產品描述

環板厚度：0.2mm
型號： FC-HX3.9

規格：環形0.3* 3.17mm

工程圖：點擊下載

對比：

單價：￥125

發貨日期：當天

購物車：

FC-HX3.9 顯微相差環

產品描述

環板厚度：0.2mm
型號： FC-HX6.5

規格：環形0.5* 5.5mm

工程圖：點擊下載

對比：

單價：￥125

發貨日期：當天

購物車：

FC-HX6.5 顯微相差環

產品描述

環板厚度：0.2mm
型號： FC-HX12

規格：環形0.7* 10.35mm

工程圖：點擊下載

對比：

單價：￥125

發貨日期：當天

購物車：

FC-HX12 顯微相差環

產品描述

環板厚度：0.2mm
