? ?8mm滾珠絲杠與雙直線導軌組合，提供了運動的平穩性與精度和抗力矩能力；
? 雙向重復性±2μm，重復精度±5μm，最小分辨率≤1μm；
? 推薦與OSMC-1U單軸控制器或 O'motion 四軸運動控制器配套使用；
? 支持通過USB串口通信與上位機程序程序交互，通信協議采用ASCII O’motion指令集；
? 支持在Windouws/Linux/MacOs/Android等操作系統下開發上位機控制程序，實現跨平臺應用；
? 提供windows版本的上位機控制程序樣例及通信協議文檔，方便用戶進行二次開發或系統集成；

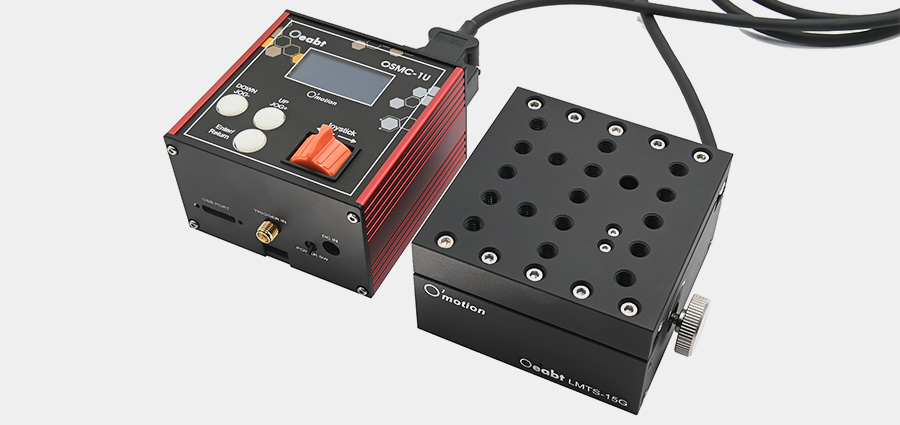

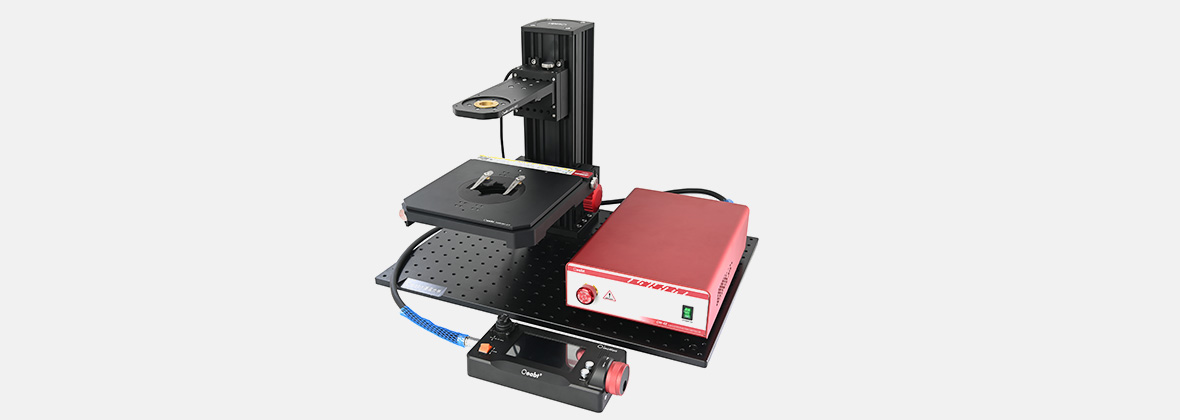

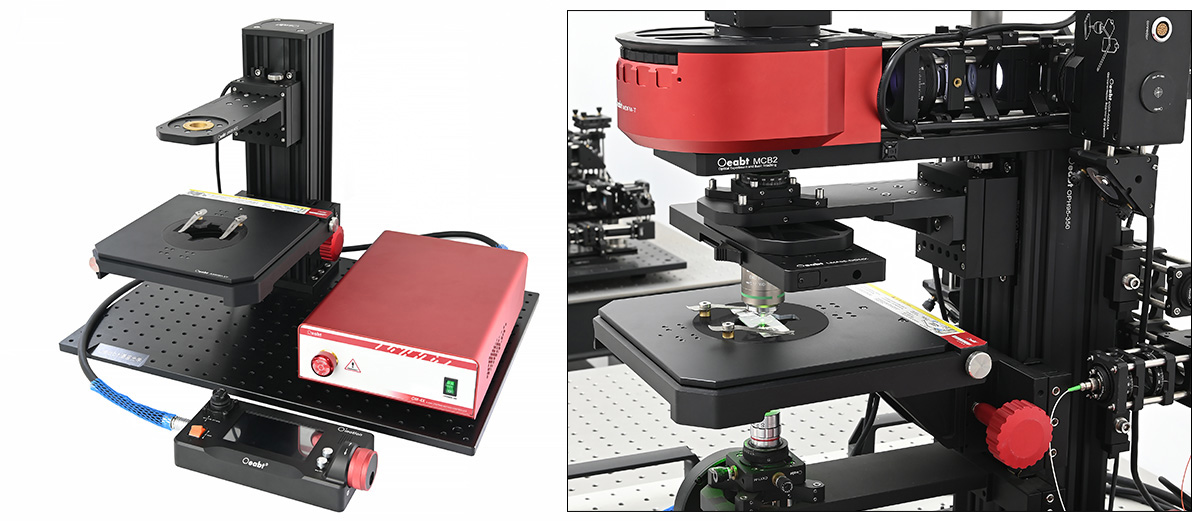

LMTS-15G電控對焦臺提供垂直方向的精密定位，它適用于光學調焦、樣品垂直定位、精密對準等場景。
|
LMTS-15G 電控對焦臺 |
|
|
型號 |
LMTS-15G |
|
規格 |
80.0*78.5*45.0mm |
|
總行程 |
±7.5mm |
|
絲杠類型 |
?8mm精密滾珠絲杠，導程1mm |
|
導軌形式 |
雙直線導軌 |
|
最大負載 |

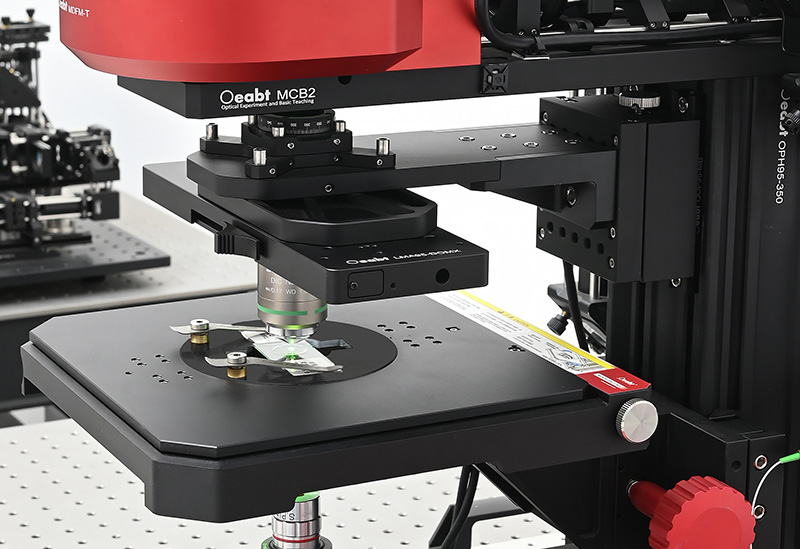

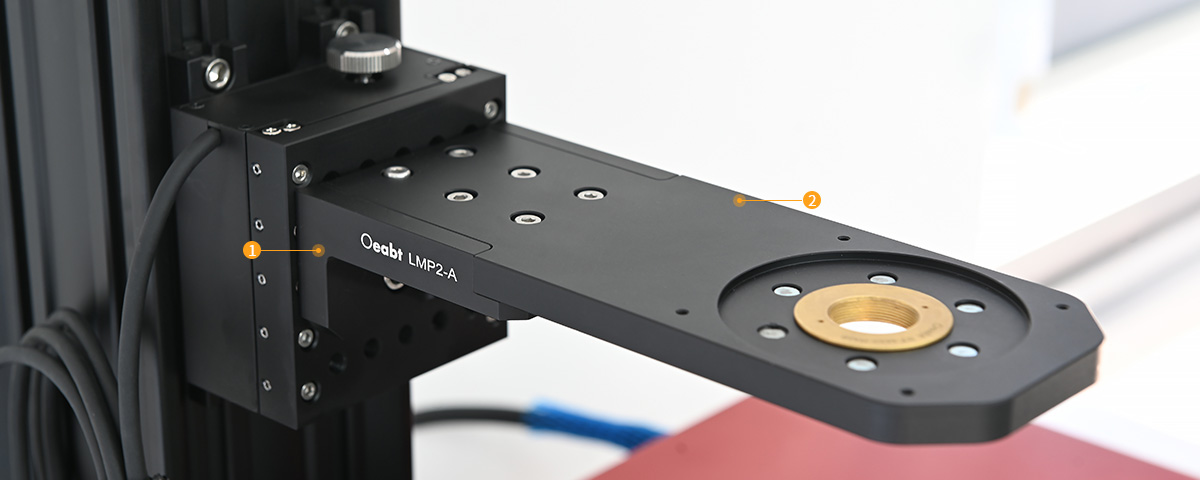

1.5kg（加裝安裝臂后） |
|
重量 |
748.0g |
|
精度技術指標* |
|
|
垂直最大速度* |
1.2mm/秒（推桿控制） |
|
點動最小速度* |
≤1μm（手輪控制） |
|
最小分辨率* |
≤1μm（手輪控制） |
|
雙向重復性* |
±2μm |
|
重復精度* |
±5μm |
|
反向間隙* |
0.01mm（步進電減速機的齒輪間隙） |
|
電機、傳感器技術指標 |
|
|
電機類型 |
20BYG減速步進電機，減速比5.1:1 |
|
步距角 |
1.8° |
|
微步數 |
51200 |
|
傳感器類型 |
槽型光電傳感器（NPN常開，高電平有效） |
|
工作電壓 |
DC?12V |
|
工作電流 |
2A |
|
推薦驅動器/控制器 |
OSMC-1U單軸步進控制器、O’motion 四軸運動控制系統（OM-4X控制驅動器和OM-4CP操作手柄） |
|
注*：最高、最低運動速度及點動距取決于運動控制器的脈沖頻率及設定，因此上述*號標注參數，均為采用Oeabt? O‘motion 四軸運動控制系統下的測試結果。 |
|
|

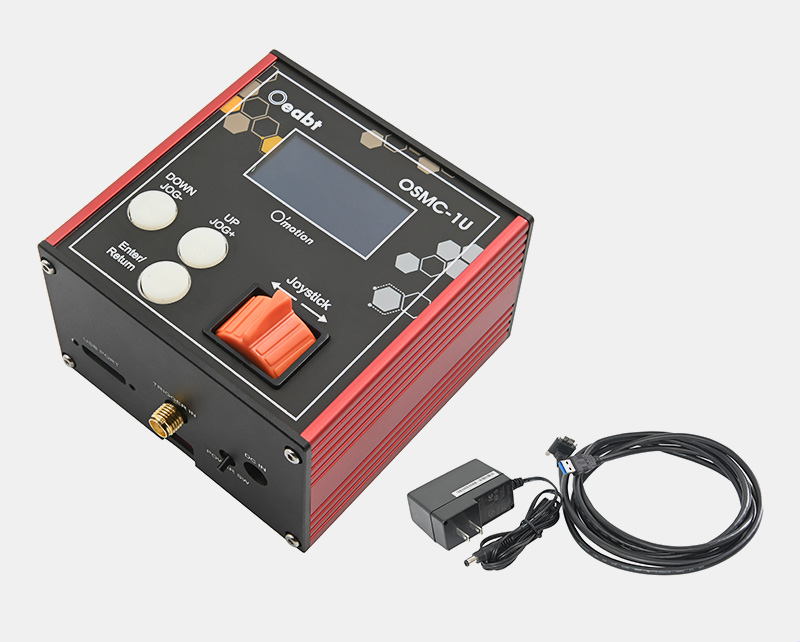

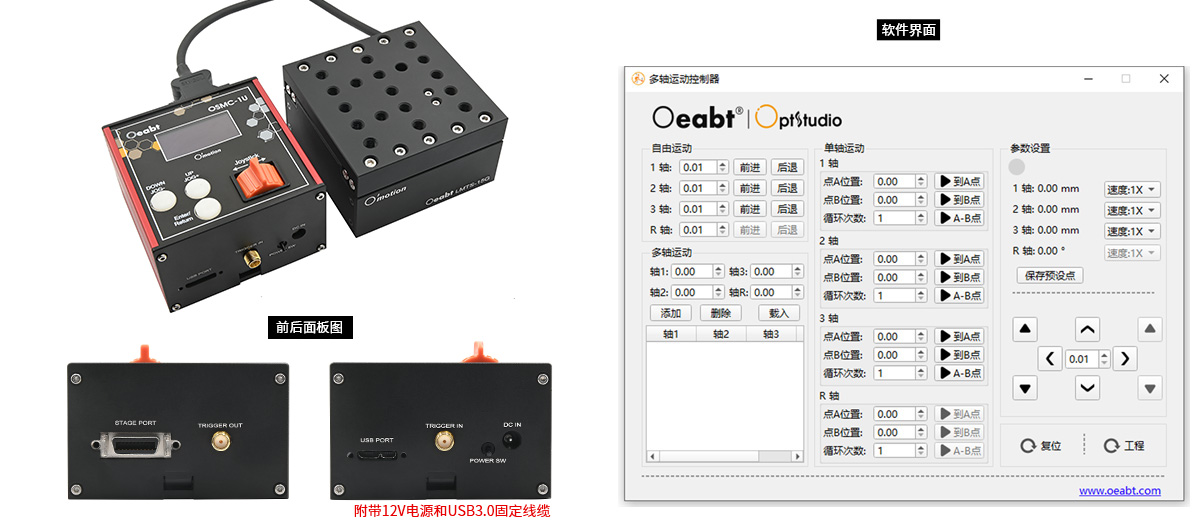

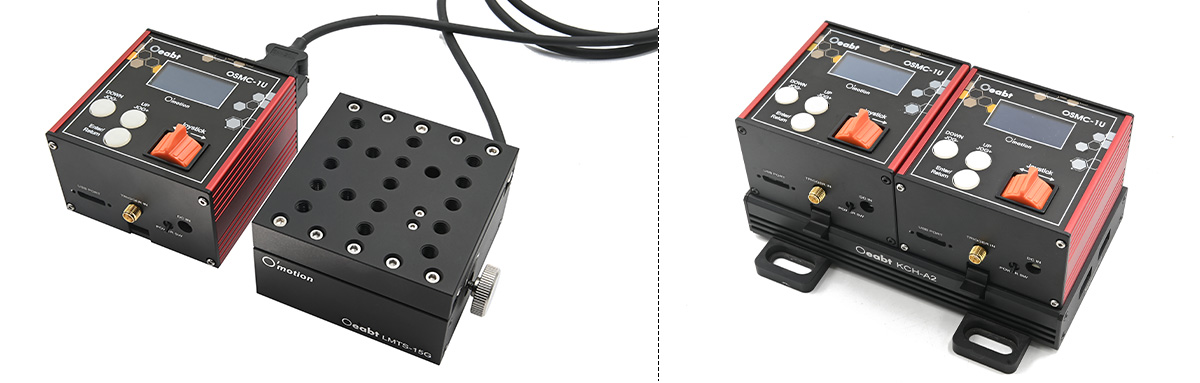

OSMC-1U單軸步進控制器 |
|
|
型號 |
OSMC-1U |
|
驅動電壓 |
DC 12V-24V |
|
驅動電流 |
2A Max |
|
驅動類型 |
16 bit PWM控制 |
|
控制算法 |
PID |
|
高分辨率步進 |
對應步距角是1.8度的兩相電機，每轉51200微步 |
|
細分倍數 |
16X-256X（軟件調整） |
|
編碼器反饋帶寬 |
500 Hz |
|
位置計數器 |
32 bit |
|
操作模式 |
位置、速度、動作循環 |
|
加減速方式 |
S形 |
|
外觸發控制 |
頻率識別 |
|
斷電記憶 |
有，保持原位 |
|
通信協議 |
開放ASCII指令 |
|
支持系統 |
全平臺 |
|
二開SDK |
協議文檔 |
|
電機連接器(Dsub26型)開環控制為MDR20型 |
|
|
電機驅動輸出 |
直流兩相式 |
|
正交編碼器(QEP)輸入 |
PID |
|
限位開關輸入 |
正限位，0點限位 |
|
編碼器電源 |
DC 5V |
|
前面板控件 |
|
|
操縱桿 |
霍爾無極調速 |
|
輸入電源要求 |
|
|
電壓 |
DC12V-24V? |
|
最大輸出電流 |
2A Max |
|
外殼尺寸 |
76.0*74.2*47.0mm |
|
重量 |
183.5g |
|
注*：通過脈寬識別時，需專用復雜信號發生器生成先導脈沖寬度不同的信號來判斷運動方向，根據脈沖頻率調整運動速度；而采用頻率識別時，僅通過頻率高低來判斷運動方向，速度則服從用戶的全局速度設定（1-8x），因此對用戶信號要求簡單，具備調頻特性即可。 |
|
OSMC-1U 工程圖下載
