產品說明

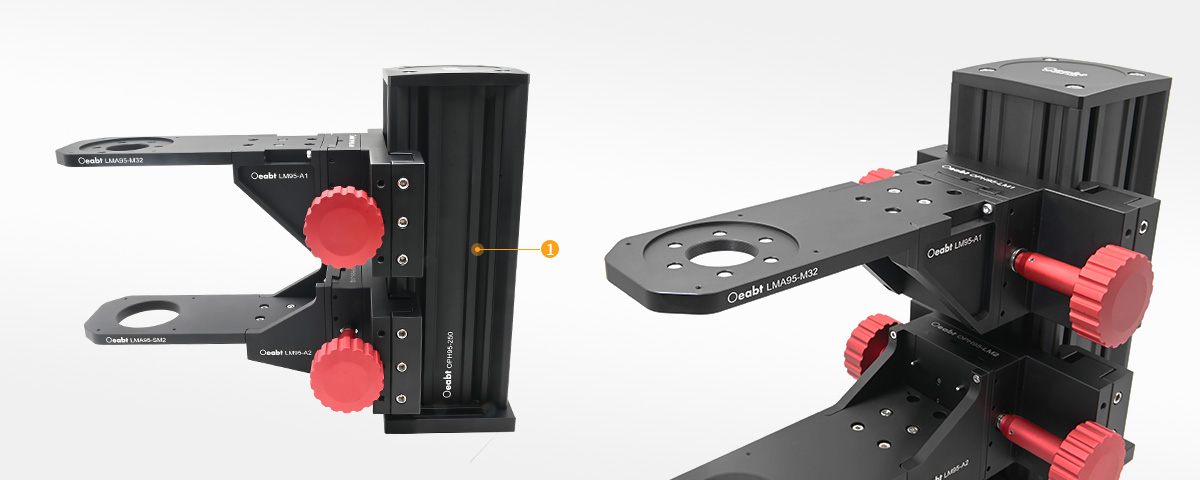

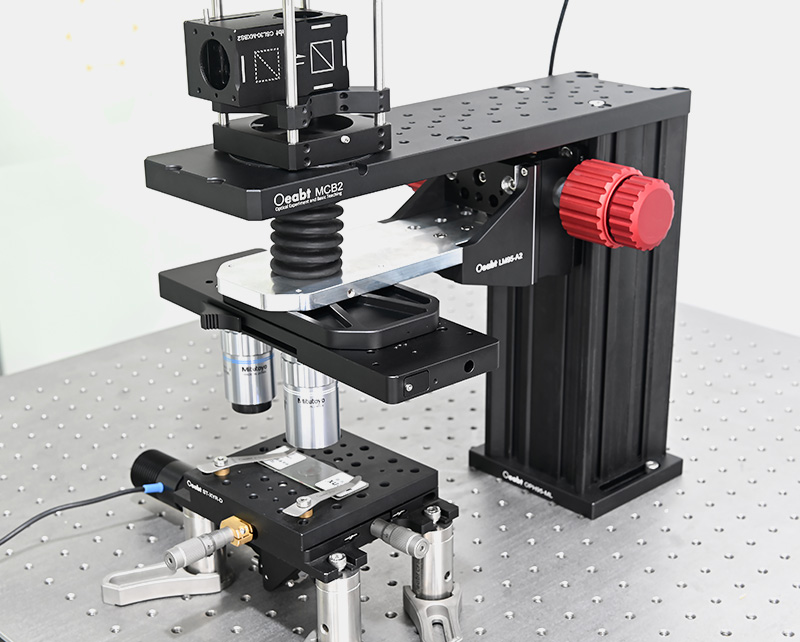

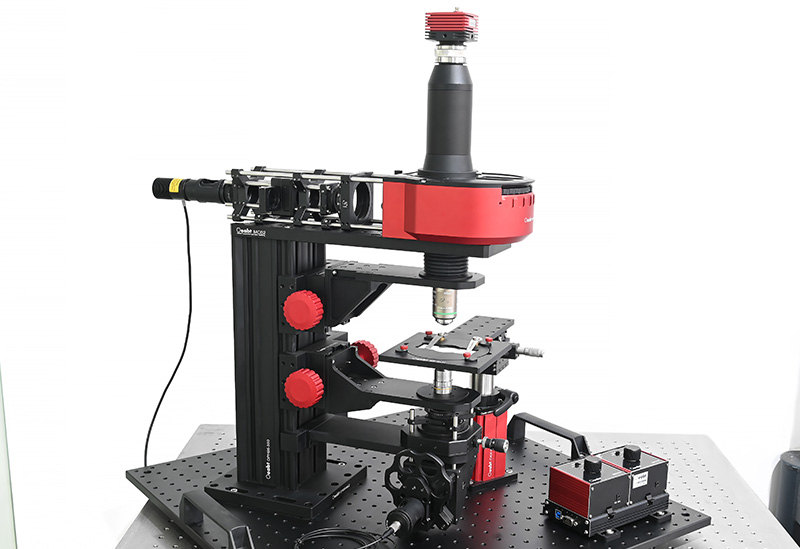

? 可做顯鏡主體升降滑臺，實現升降調焦；
? 背面燕尾滑塊設計，兼容OPH95系列重型導軌支架；
? 使用旋鈕調節升降，行程范圍：23mm；
? 在距離主體導軌邊緣196.5mm的光路處對齊升降滑臺安裝臂；
? 對準銷的設計，可快速切換直角轉接塊的安裝方式（需另行購買）；

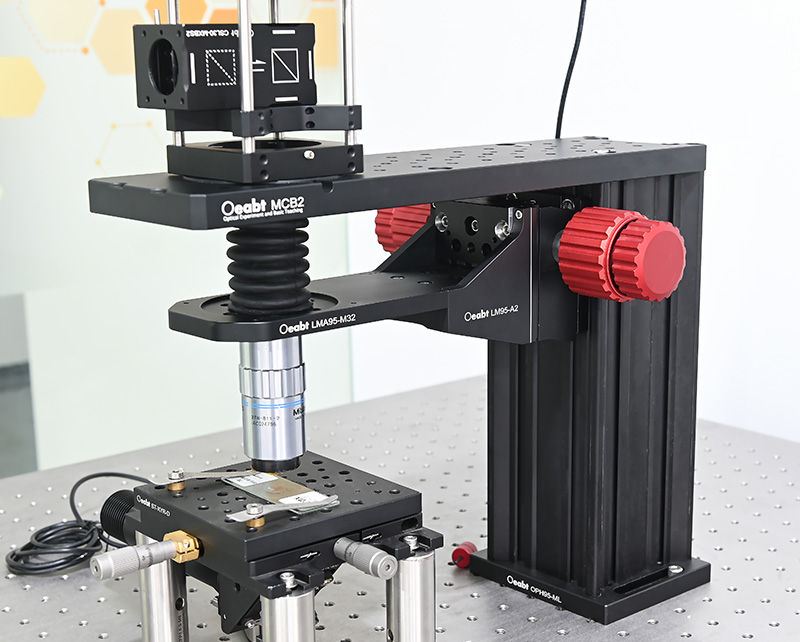

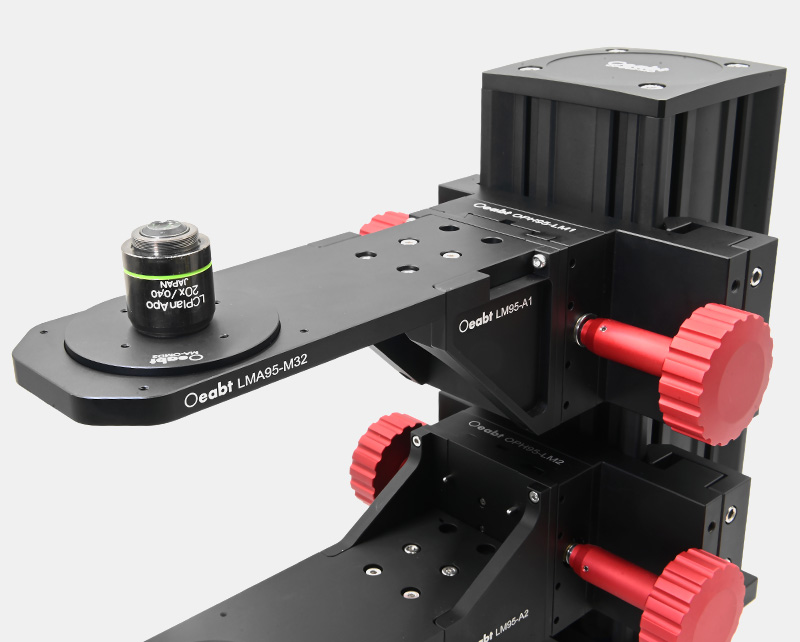

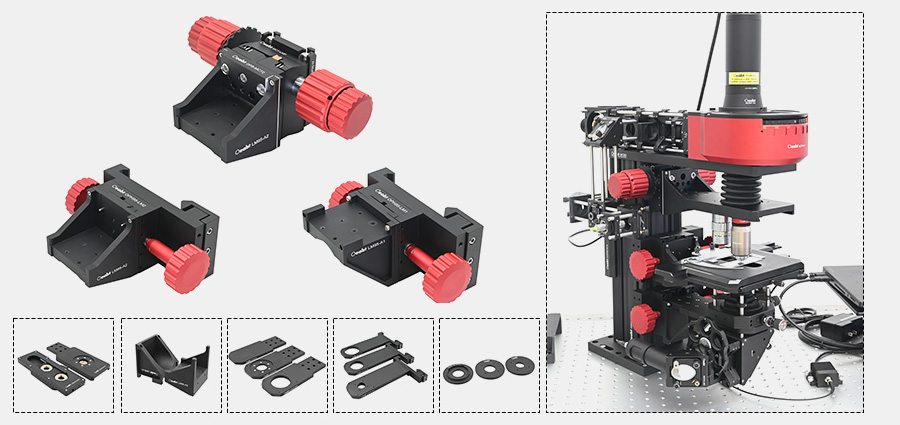

有多種類型的安裝臂架，可以將物鏡、聚光鏡、微距鏡頭和透鏡套筒或籠式系統沿光軸集成對準，支持自搭建聚光鏡或其他光機組件。
|

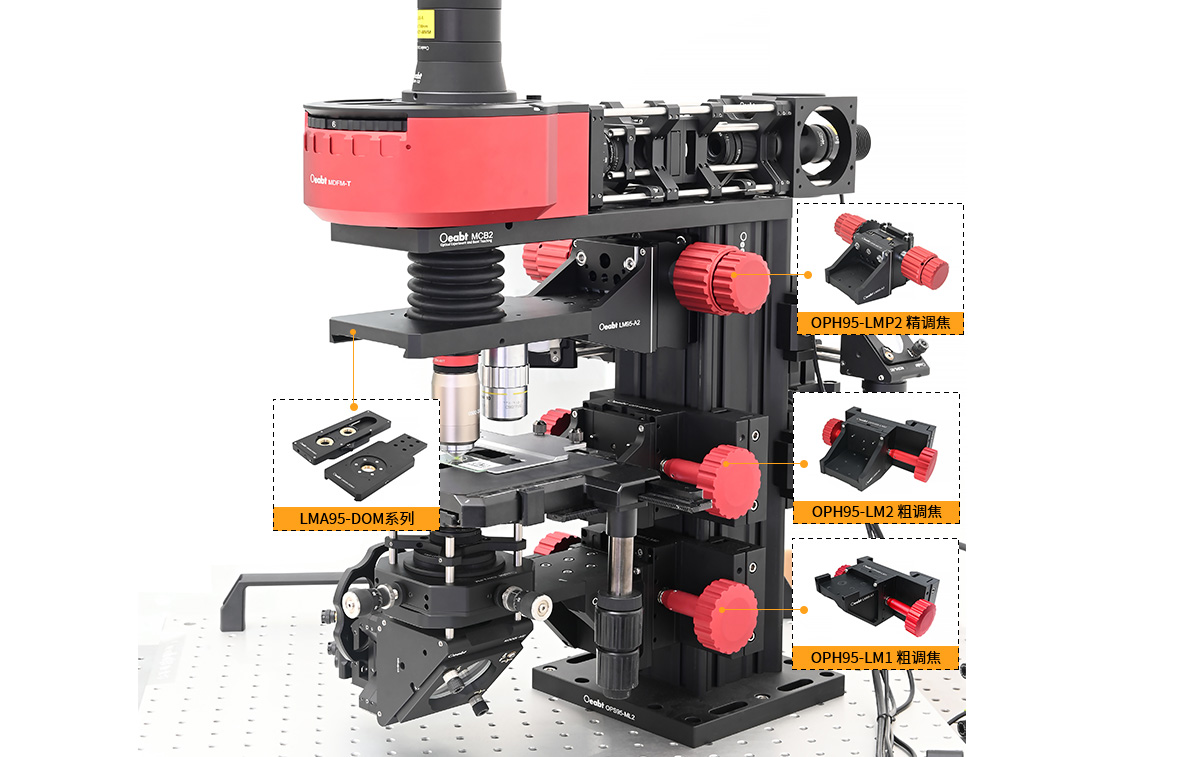

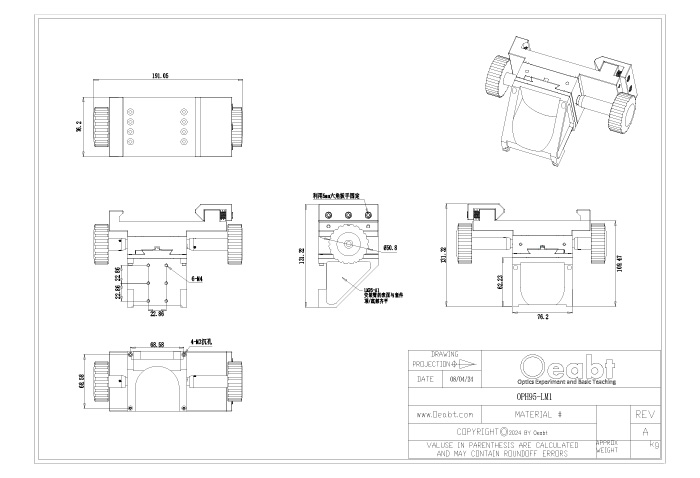

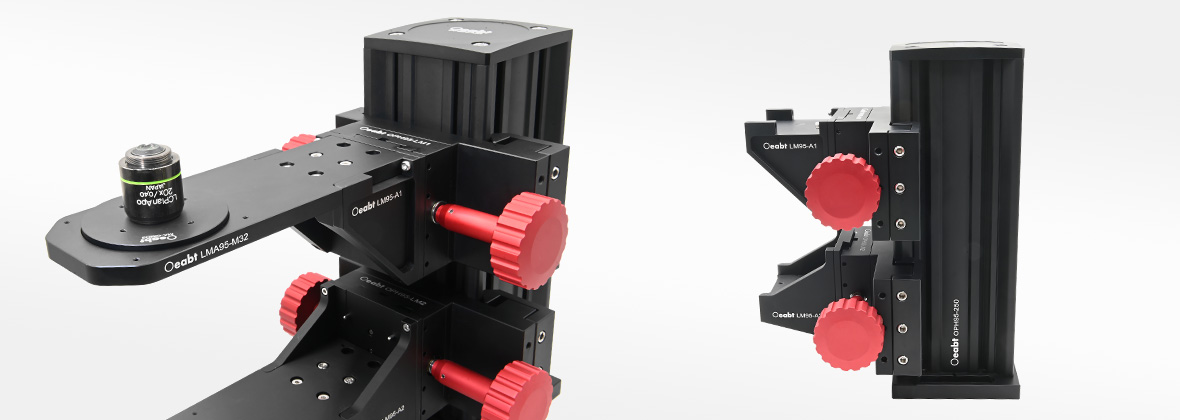

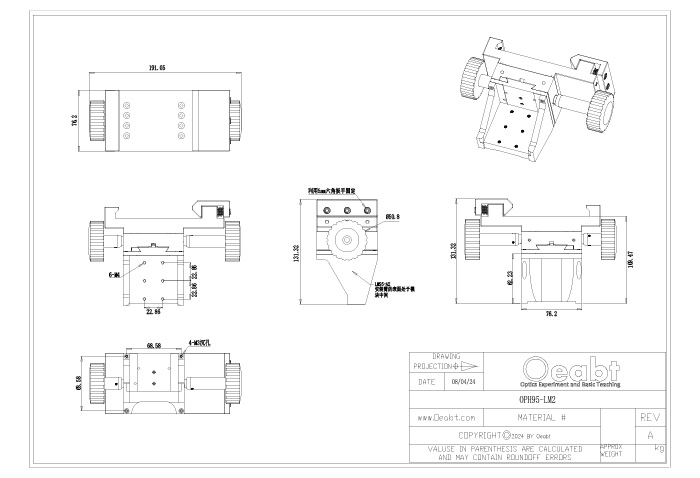

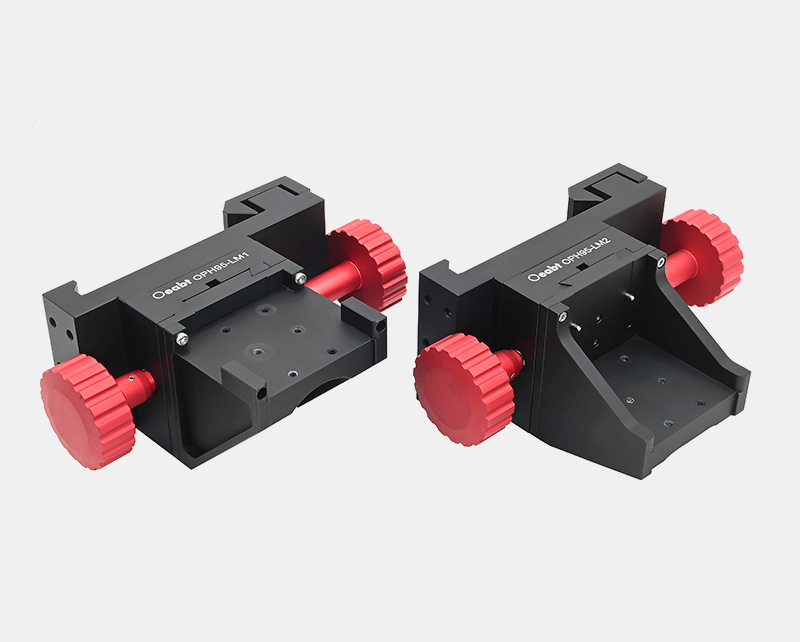

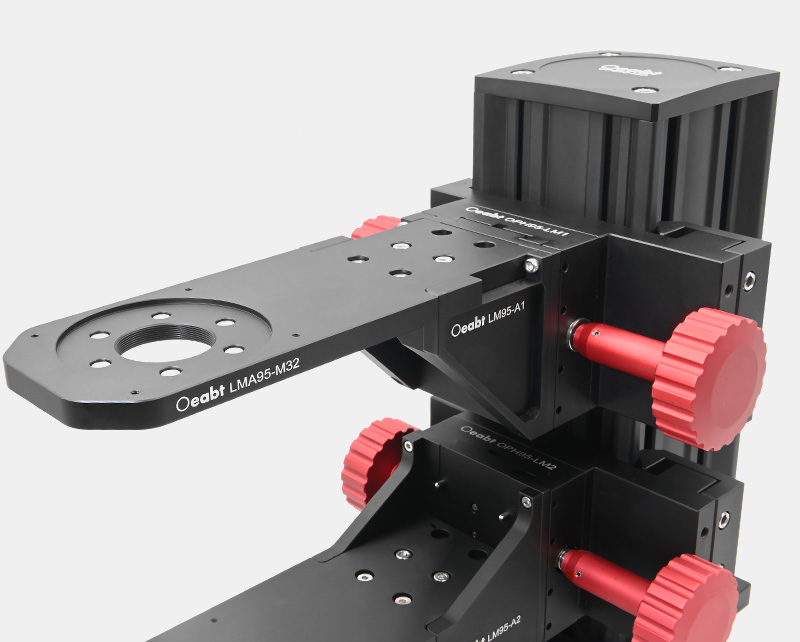

OPH95-LM系列 95mm導軌升降調焦滑臺套件 |
||
| 型號 |
OPH95-LM1 |
OPH95-LM2 |
| 規格 |
191.1*131.3*76.2mm |
|
| 行程范圍 |
23mm |
|
| 安裝臂方式 |
上端/下端安裝 |
中間端安裝 |
| 重量 |
1636.9g |
1626.7g |
| 材質 |
7075鋁合金 |
|
|
95mm導軌升降精調焦滑臺套件 |
|
| 型號 |
OPH95-LMP2 |
| 規格 |
216.5*120.1*83.4mm |
| 行程范圍 |
34mm，細調焦4mm/轉 |
| 安裝臂方式 |
中間端安裝 |
| 重量 |
1727.1g |
| 材質 |
7075鋁合金 |
|

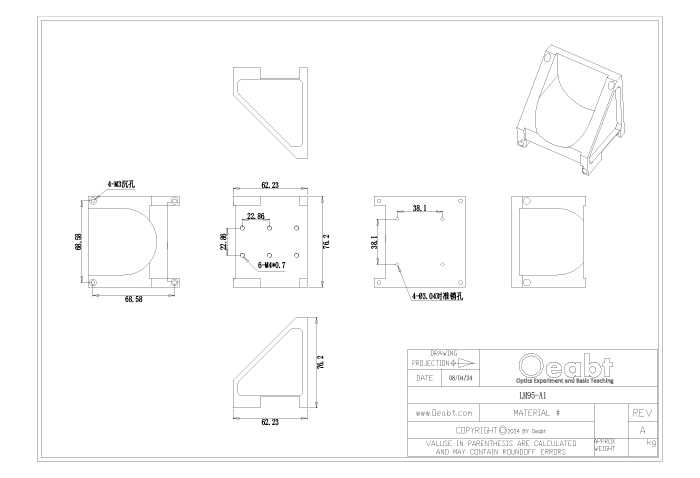

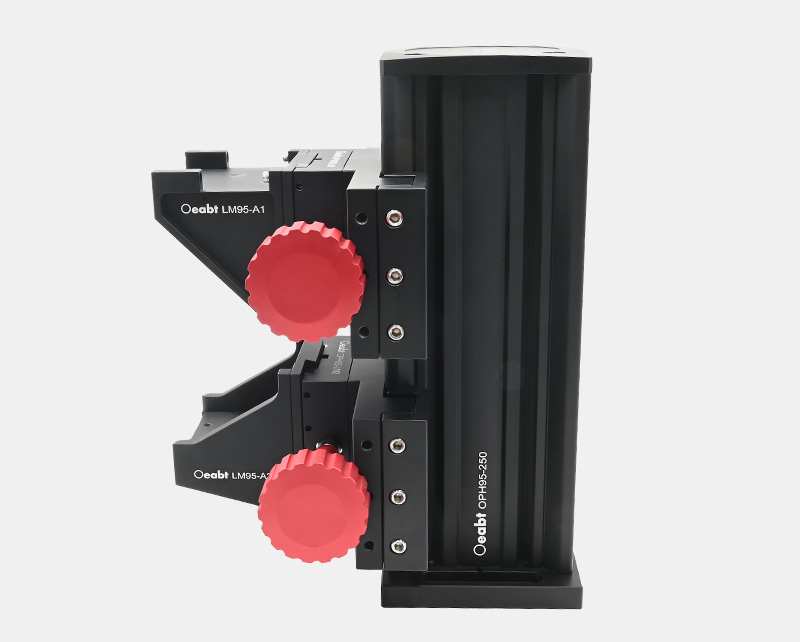

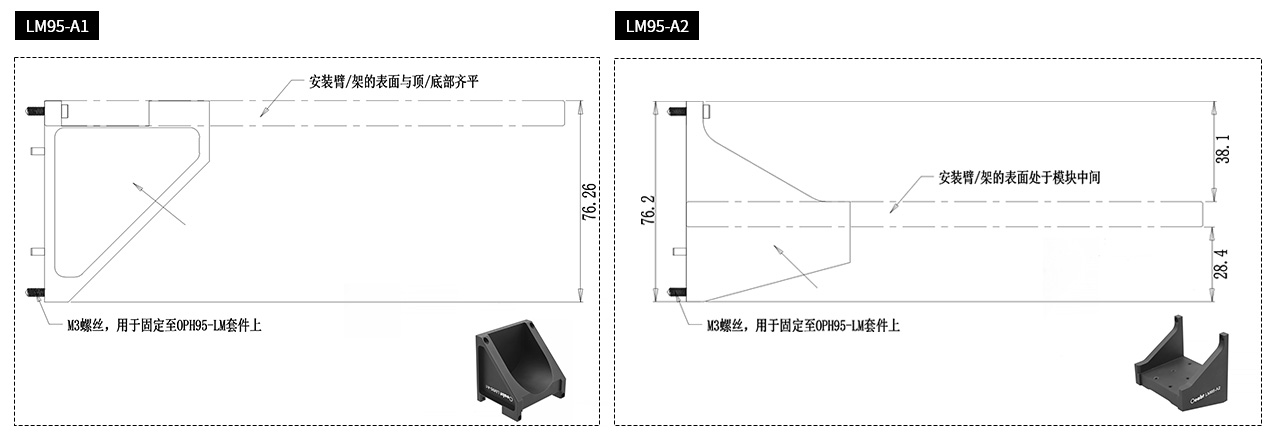

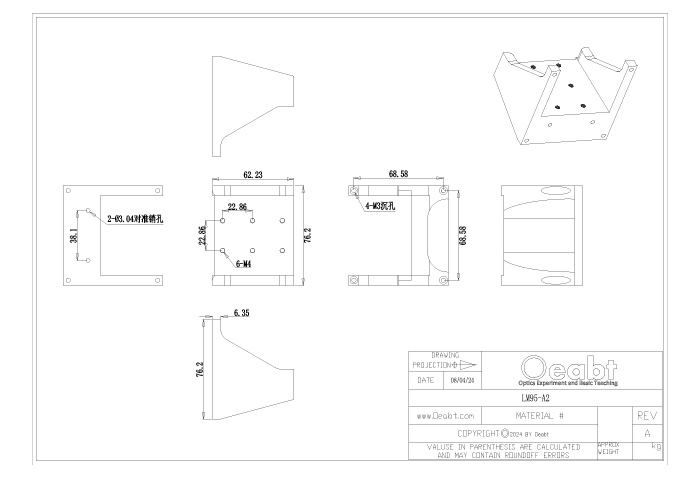

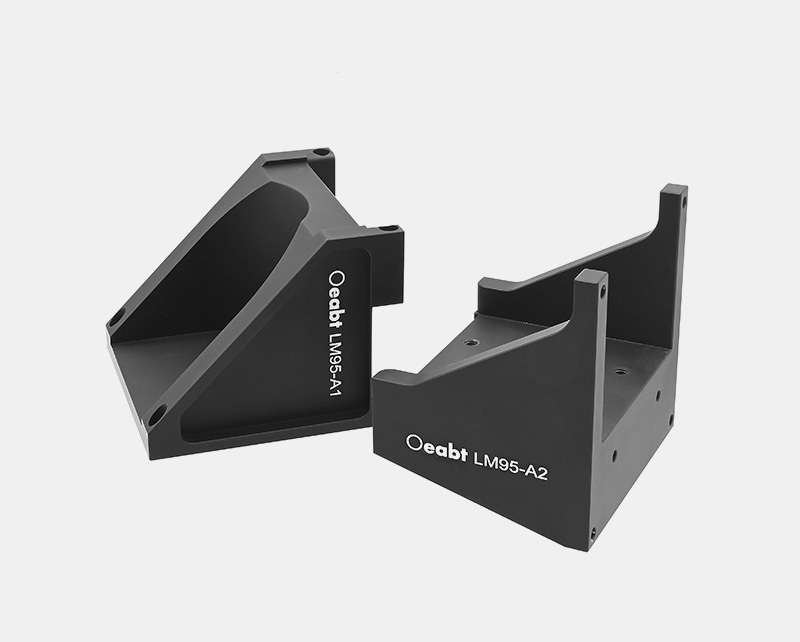

LM95-A系列 滑臺直角轉接塊 |
||
| 型號 |
LM95-A1 |
LM95-A2 |
| 規格 |
76.2*76.2*62.2mm |
|
| 安裝臂方式 |
上端/下端安裝 |
中間端安裝 |
| 重量 |
284.6g |
271.8g |
| 材質 |
7075鋁合金 |
|
|

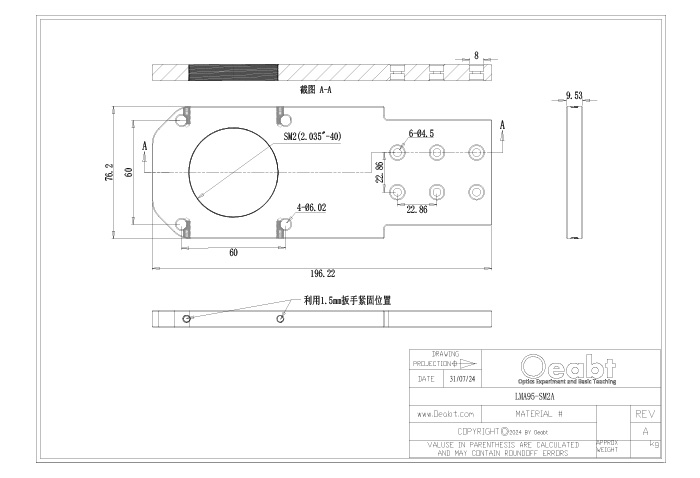

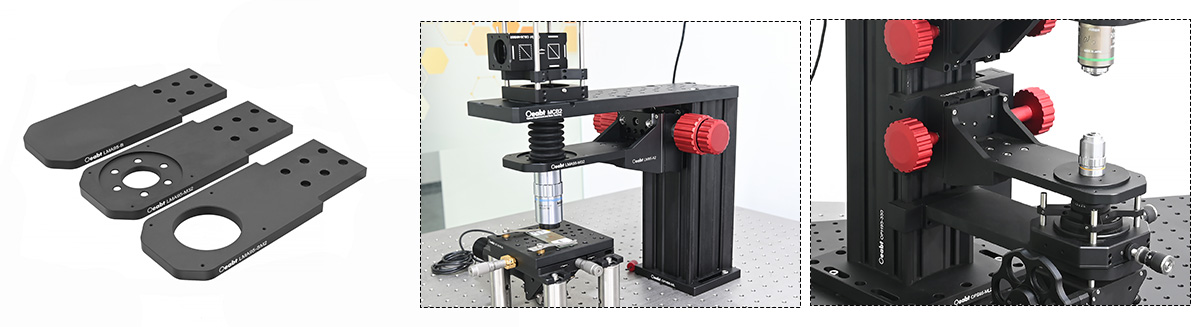

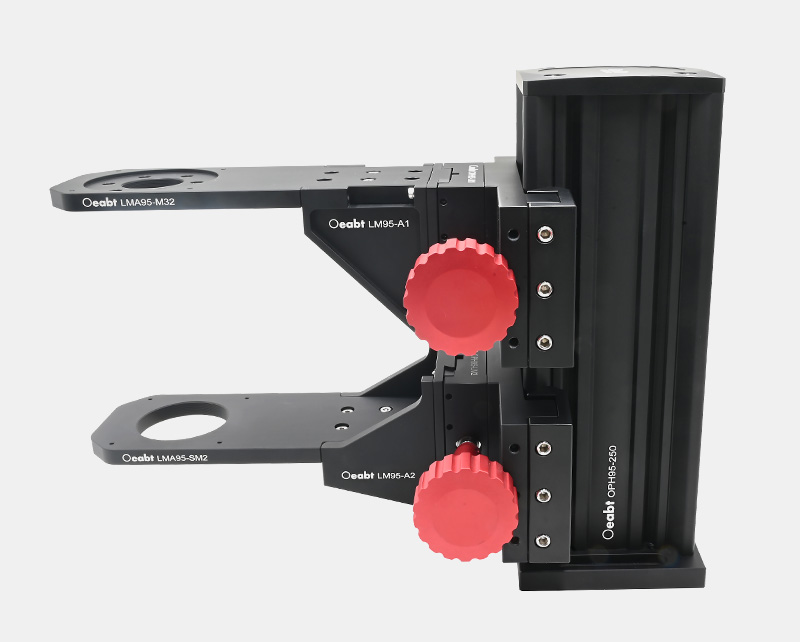

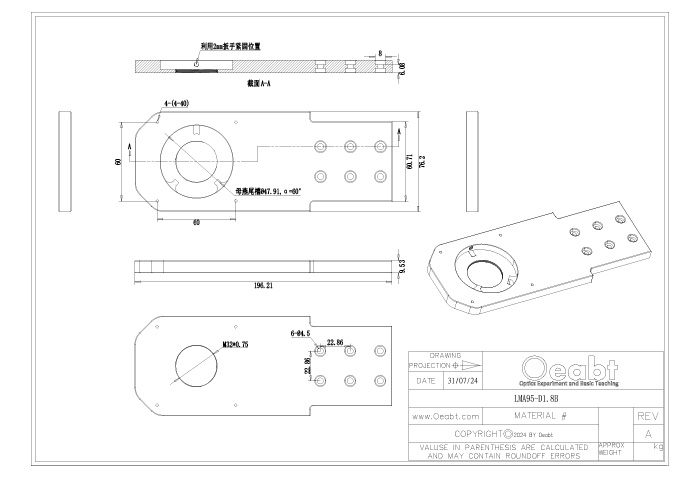

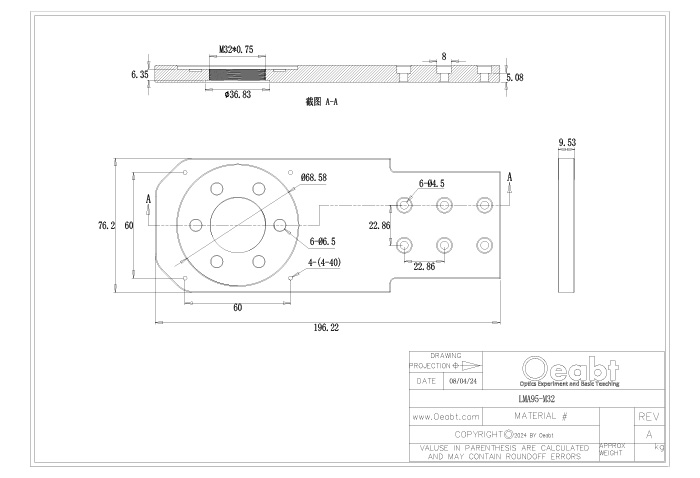

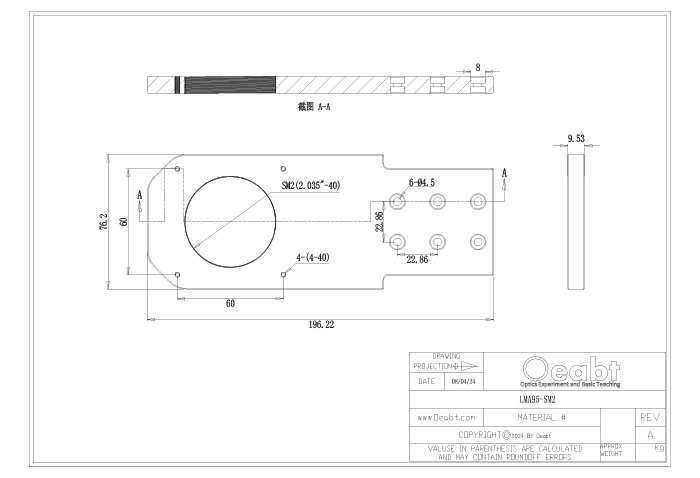

LMA95系列 升降滑臺安裝臂 |
||||||
| 型號 |
LMA95-SM2A |
LMA95-D1.8B |
LMA95-D2B |
LMA95-SM2 |
LMA95-M32 |
LMA95-B |
| 規格 |
196.2*38.1*9.5mm |
|||||
| 安裝平臺 |
134*38.1mm |
|||||
| 螺紋類型 |
SM2（2.035”-40） |
?47.91mm，α=60°母燕尾槽 |
?53.2mm，α=60°母燕尾槽 |
SM2（2.035”-40）內螺紋 |
M32*0.75內螺紋 |
無 |
| 磁吸表面 |
無 |
無 |
無 |
無 |
有 |
無 |
| 兼容籠式 |
?6.02mm*4處，60mm |
4-40*4處，60mm |
4-40*4處，60mm |
4-40*4處，60mm |
4-40*4處，60mm |
無 |
| 重量 |
292.9g |
297.7g |
287.8g |
293.6g |
310.0g |
350.1g |
| 材質 |
7075鋁合金 |
|||||
|

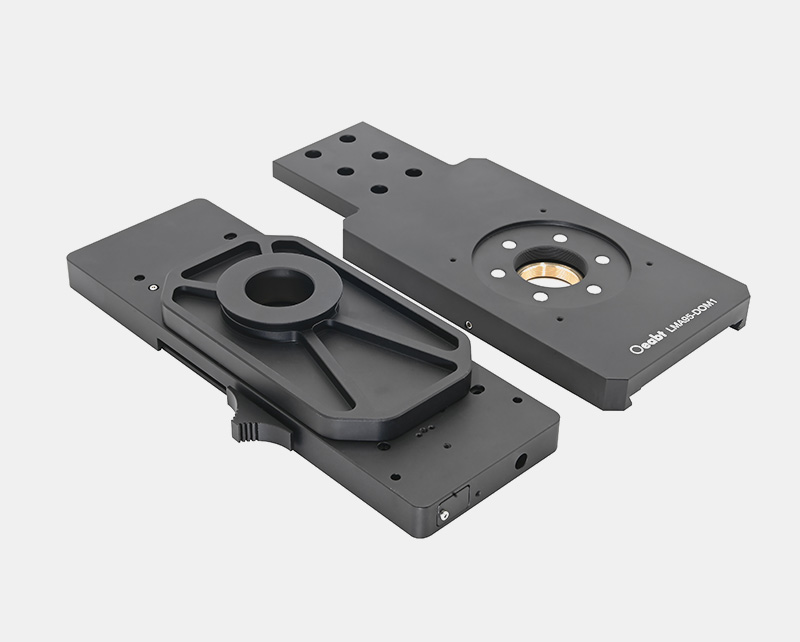

LMA95-DOM系列 雙物鏡安裝架【滑動式】 |
||
|
型號 |
LMA95-DOM1 |
LMA95-DOMX |
| 規格 |
223.3*95.3*17.8mm |
221.0*92.0*30.7mm |
| 物鏡螺紋 |
M32*0.75（附帶2個M32轉RMS螺紋轉接件） |
|
| 磁吸表面 |
?68.6mm，中心孔徑：M32*0.75 |
/ |
| 螺孔類型 |
M4*6處（沉孔）；4-40*4處，間距60mm |
/ |
| 燕尾類型 | / |
公燕尾頭：?51mm，α=60° |
| 材質 |
7075鋁合金 |
|
|

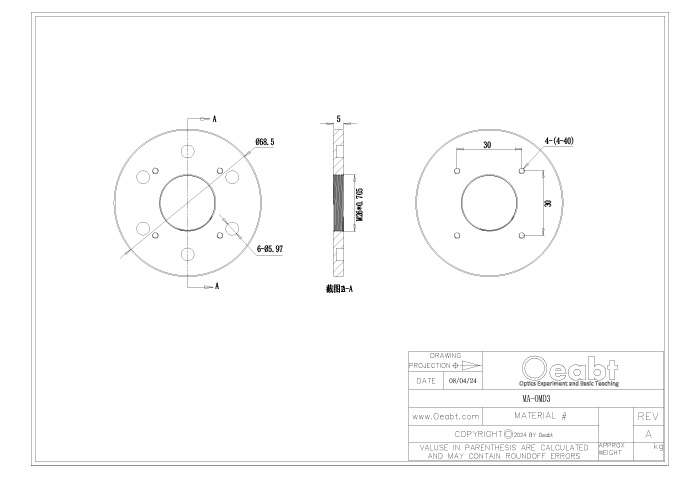

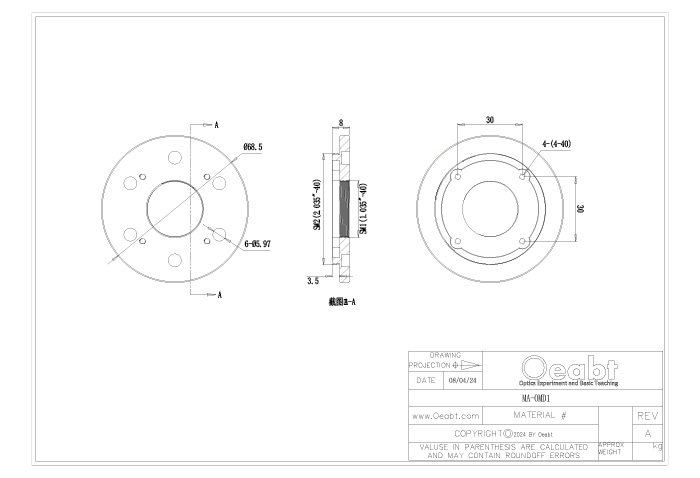

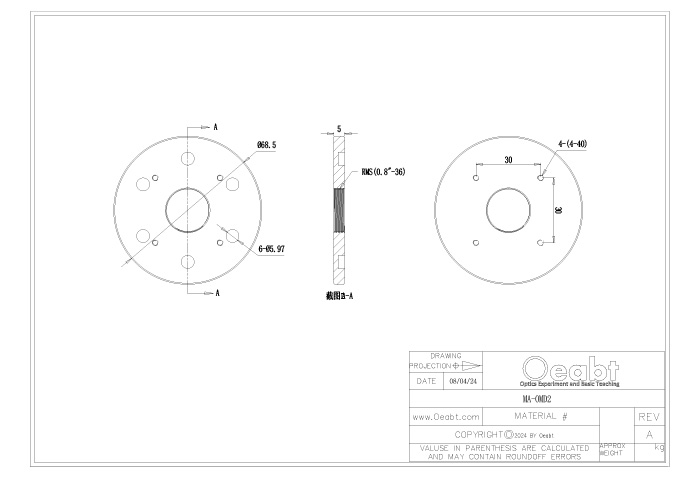

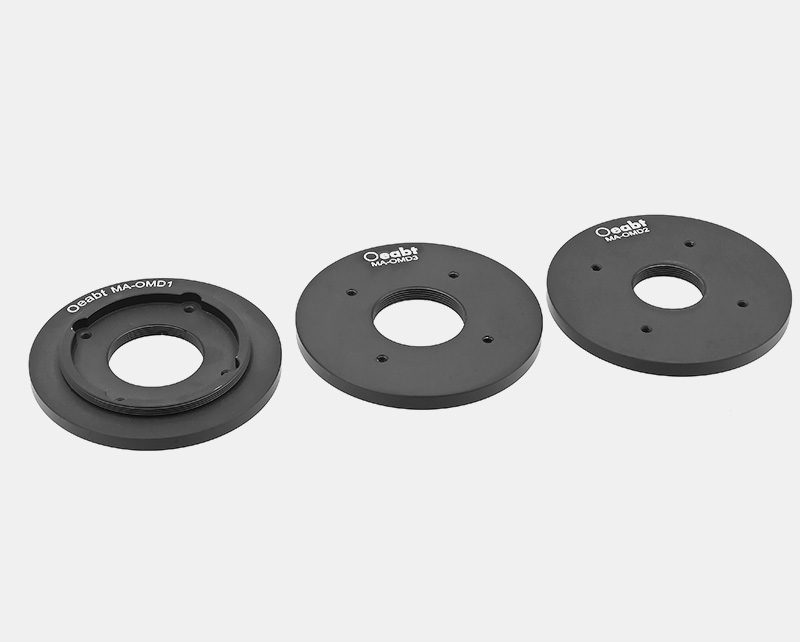

MA-OMD系列 磁吸物鏡安裝盤 |
|||
| 型號 |
MA-OMD1 |
MA-OMD2 |
MA-OMD3 |
| 規格 |
?68.5*8mm |
?68.5*5mm |
?68.5*5mm |
| 螺紋類型 |
SM1內螺紋/SM2外螺紋 |
RMS內螺紋 |
M26*0.705內螺紋 |
| 兼容籠式 |
30mm |
||
| 重量 |
43.9g |
47.6g |
44.6g |
| 材質 |
7075鋁合金 |
||
|

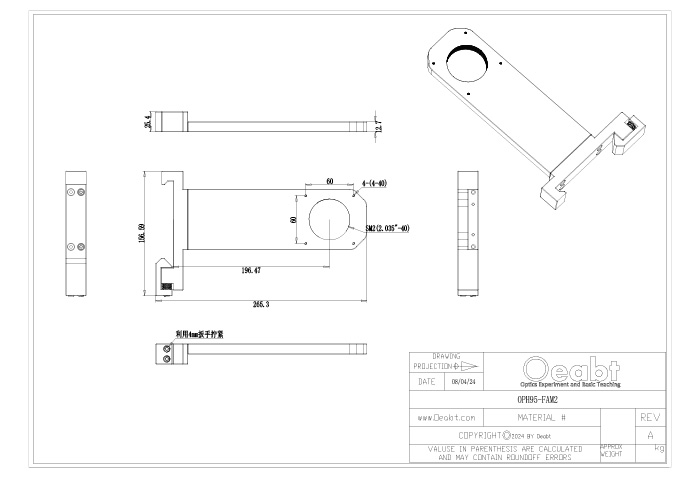

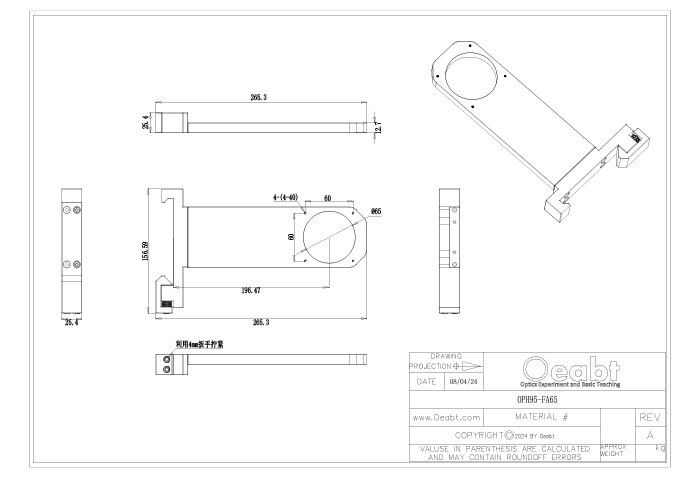

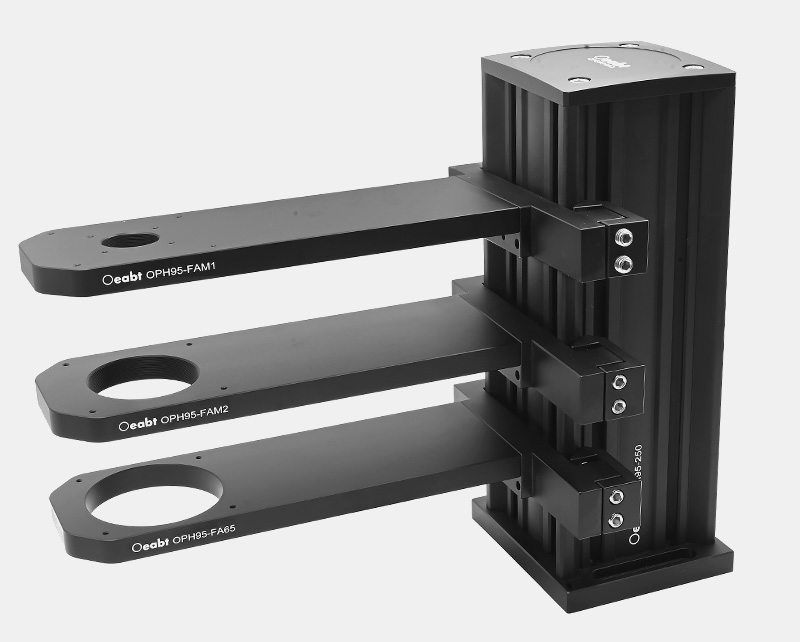

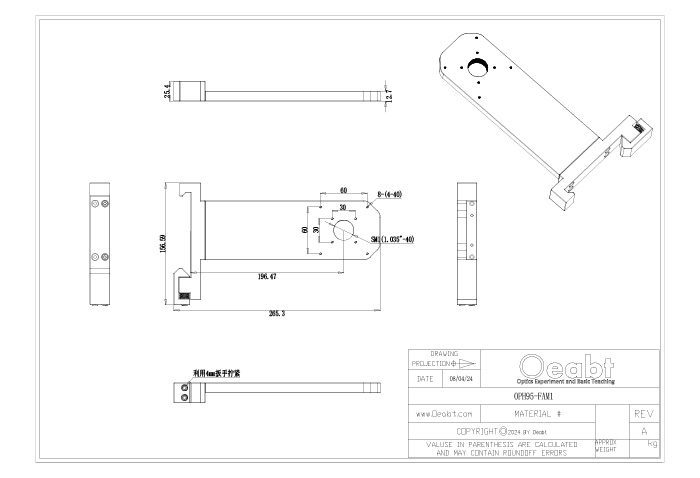

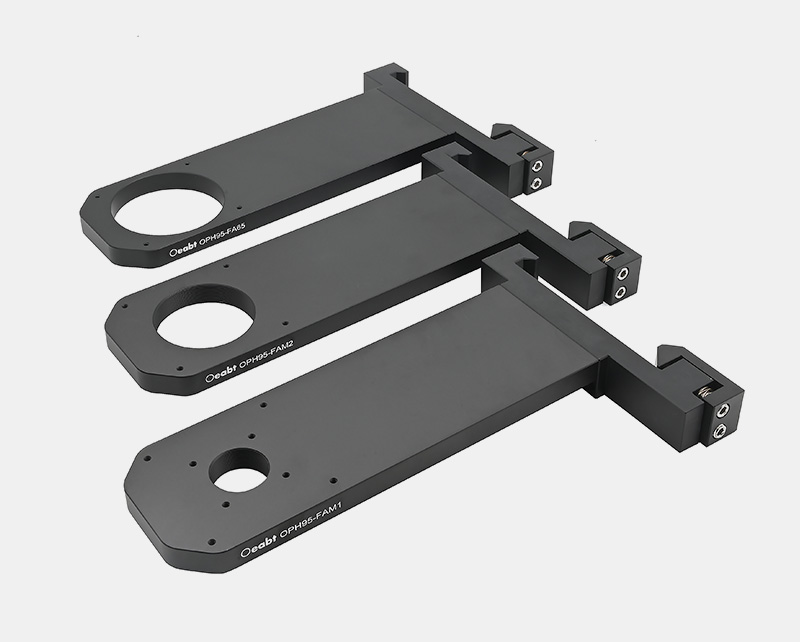

OPH-L系列 燕尾滑塊固定臂 |
|||
| 型號 |
OPH95-FAM1 |
OPH95-FAM2 |
OPH95-FA65 |
| 規格 |
257.5*149.0*25.4mm |
||
| 安裝平臺 |
224*75mm |
||
| 螺紋類型 |
SM1（1.035”-40）內螺紋 |
SM2（2.035”-40）內螺紋 |
?65mm |
| 兼容籠式 |
30mm、60mm |
60mm |
60mm |
| 重量 |
806.5g |
752.8g |
708.8g? |
| 材質 |
7075鋁合金 |
||

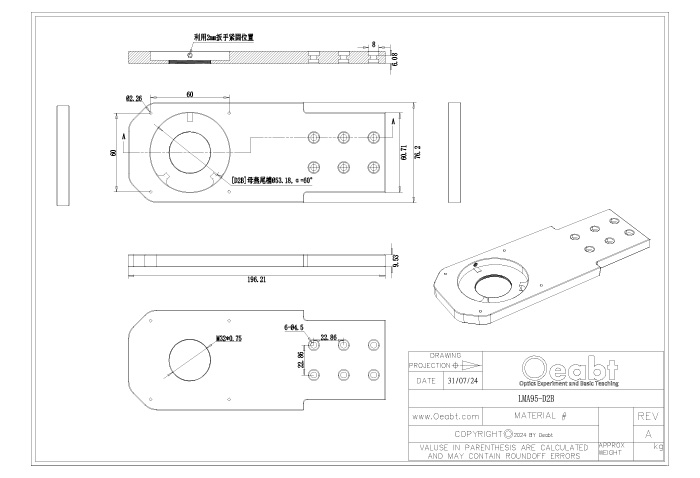

LMA95-D2B 工程圖下載
