參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 外翼構成燕尾安裝面，四面相同；

? 兩側有4個M6螺孔用于安裝；

? 導軌長度200-500mm可選；

? ?55mm通光孔徑經過導軌；

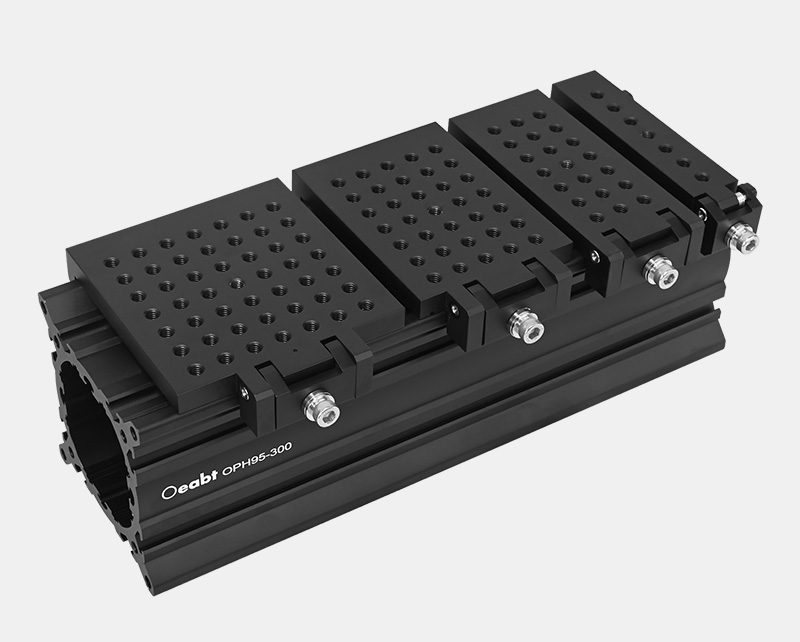

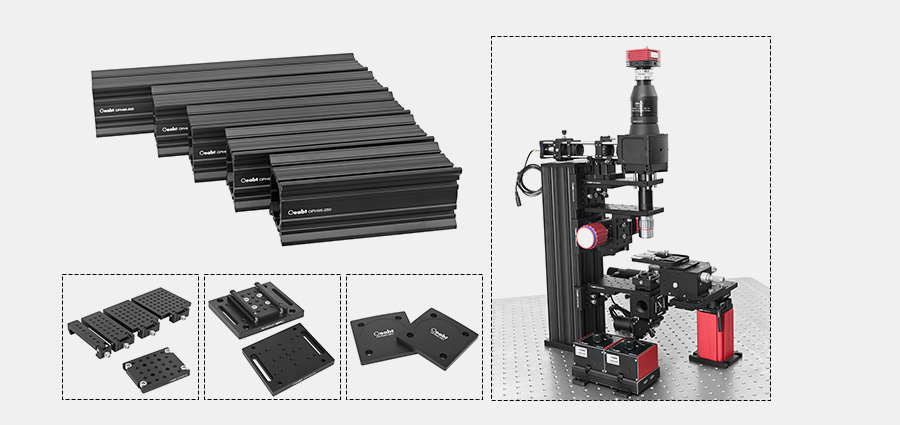

OPH95系列由不同長度的鋁擠壓成型，并且導軌的每一面擁有線性安裝面。精細的結構允許大規模的光學元件沿著導軌移動，同時保持出色的機械穩定性。提供預裝置套件出售。

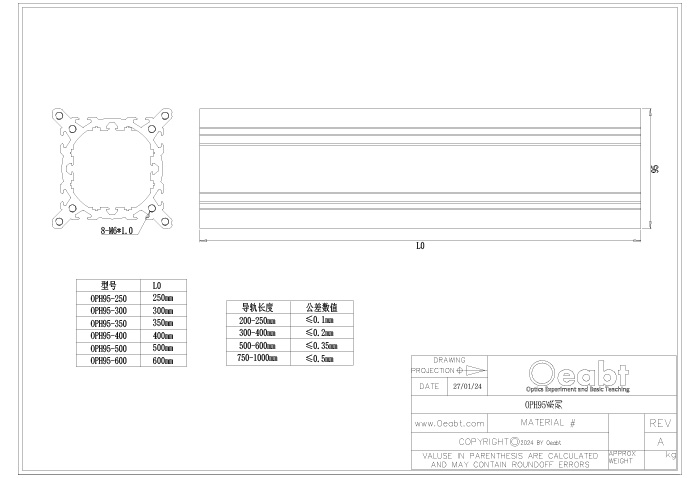

95mm重型導軌
型號	規格	重量	中心通孔	螺孔類型	材質
OPH95-250	9595250mm	1612.9g	?55mm	兩端各4處M6	6063鋁合金
OPH95-300	9595300mm	1938.7g
OPH95-350	9595350mm	2268.3g
OPH95-400	9595400mm	2588.2g
OPH95-500	9595500mm	3240.0g
OPH95-600	9595600mm	3900.0g

導軌長度	公差數值
200-250mm	≤0.1mm
300-400mm	≤0.2mm
500-600mm	≤0.35mm
750-1000mm	≤0.5mm

示意圖

通用參數

（1）該系列導軌安裝面寬度達到95mm，為構造大尺度結構、三維承重結構、可擴展組件提供了更多的支持。它由不同長度的鋁擠壓成型，并且導軌的每一面擁有線性安裝面。精細的結構允許大規模的光學元件沿著導軌移動，同時保持出色的機械穩定性。提供預裝置套件出售。

（2）導軌長度范圍從200-500mm可選，在每一端面形成四個有效的燕尾槽，兼容OOP95-M系列的導軌滑塊平臺，滑塊的安裝臺面帶有M6陣列的螺孔，為導軌和光學機械部件的安裝提供良好的兼容性。

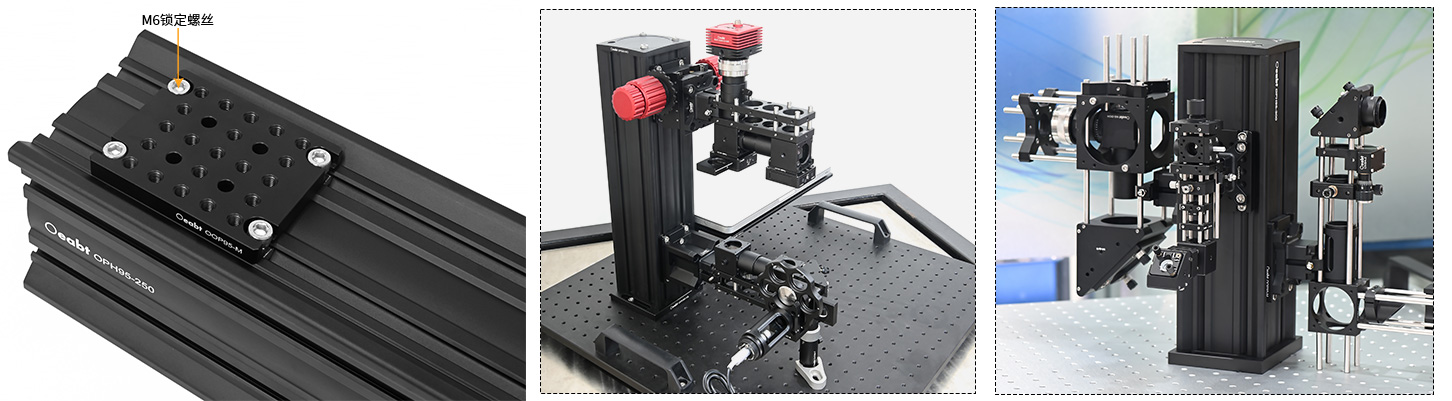

（3）卡入式導軌滑塊可以沿著導軌側面位置任意卡入或拆卸，并沿著導軌自由滑動。臺面寬度有25-100mm多種可選，通過擰緊側面安裝的M6鎖定螺絲固定位置。而插入式滑塊只能在導軌末端位置插入、拆卸使用，通過面板上的4個M6鎖定螺絲固定。

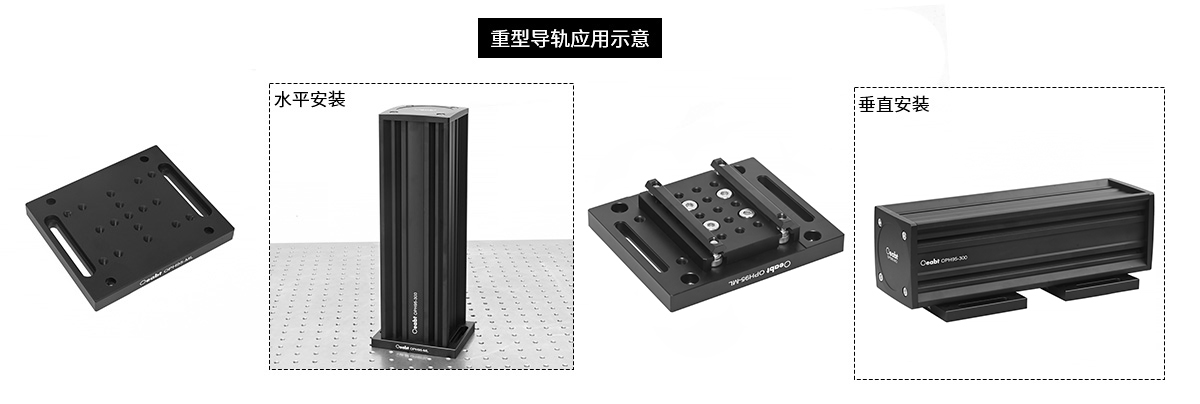

（4）OPS95-ML底板將95 mm導軌垂直安裝到光學平臺或基座導軌上，沉頭槽便于安裝的定位，同時兼容英制、公制的安裝方式。搭配OOP95-M滑塊，可水平安裝導軌到光學平臺或面包板上。

（5）蓋板用于95mm導軌的端部，讓導軌有一個整體、干凈的表面。利用四個M6柱頭螺絲，通過對齊導軌邊角處的螺孔安裝端蓋。

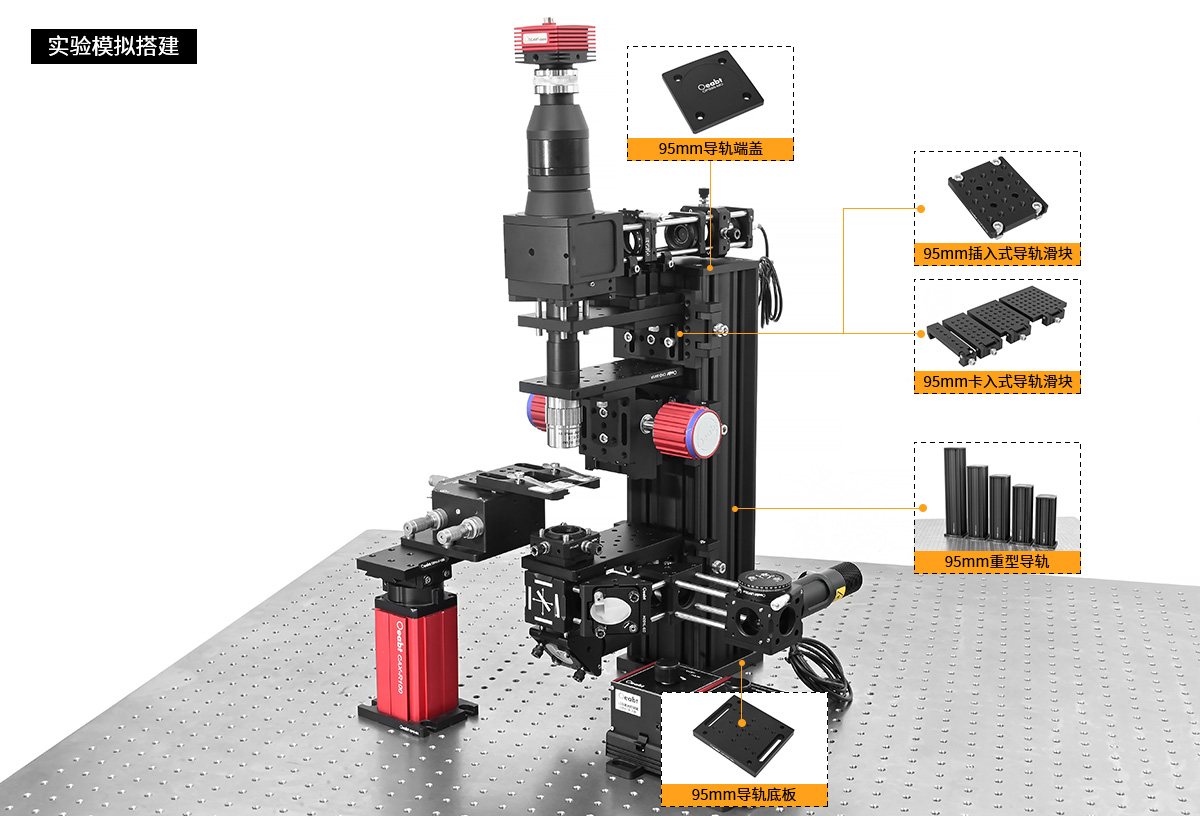

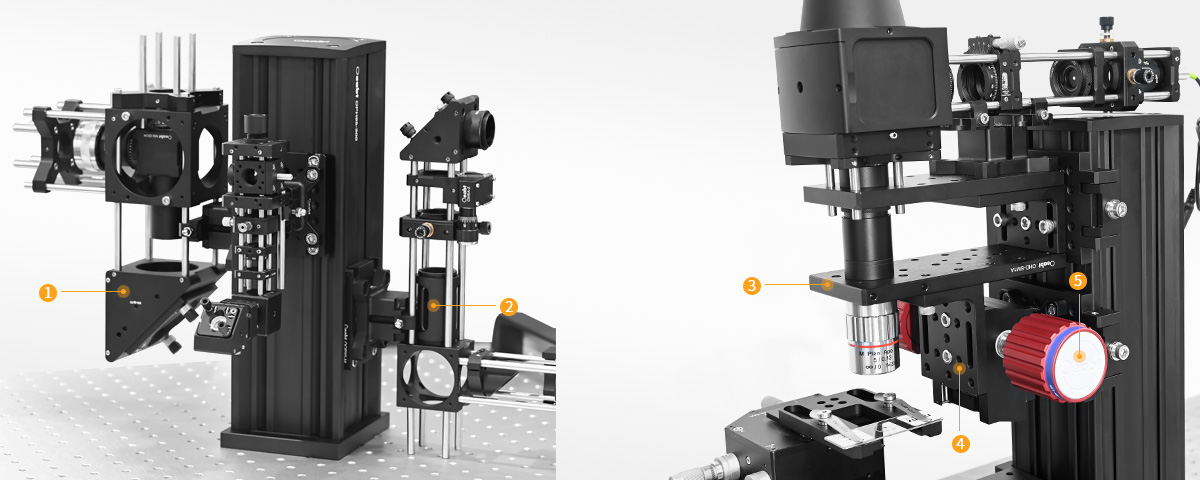

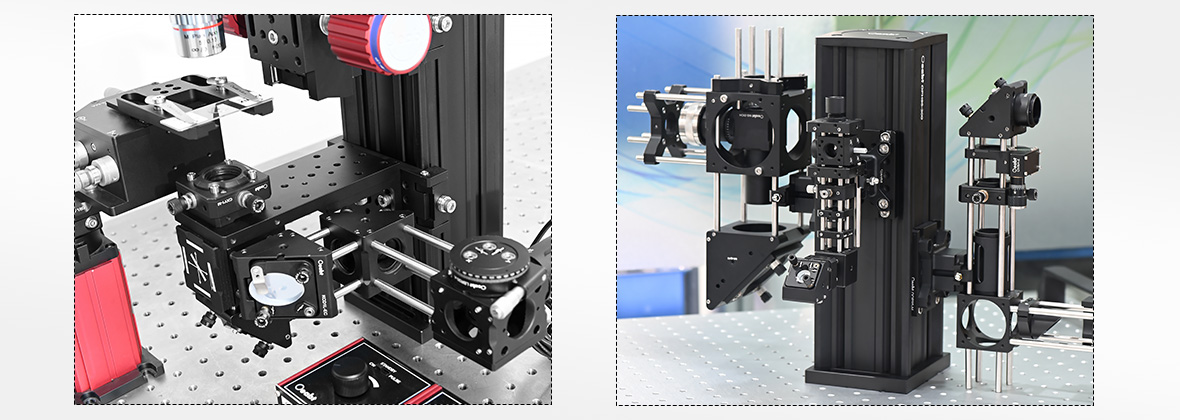

??KCD05L-M 16mm直角調整架點擊購買>

? CSA-V系列 ?1英寸可視套管套筒點擊購買>

??OHD-6C系列小面包平板點擊購買>

? APT-90 直角轉接件點擊購買>

??MCT-LM2 升降調焦滑臺手輪點擊購買>

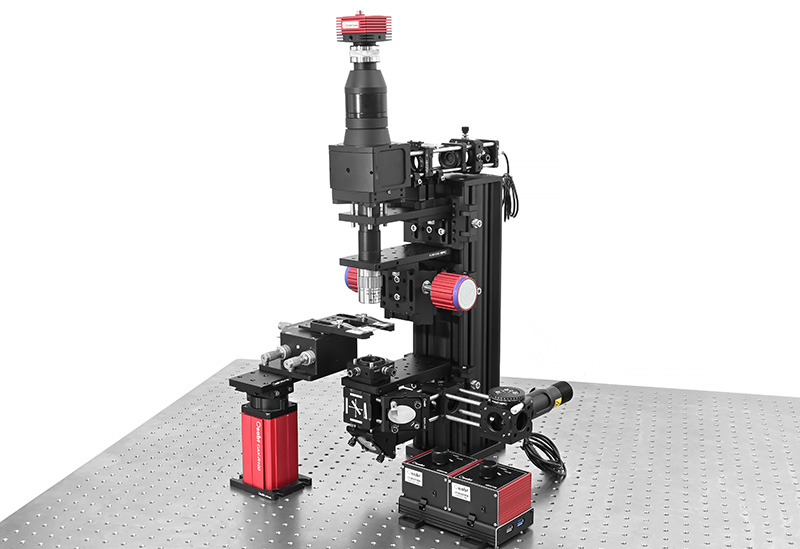

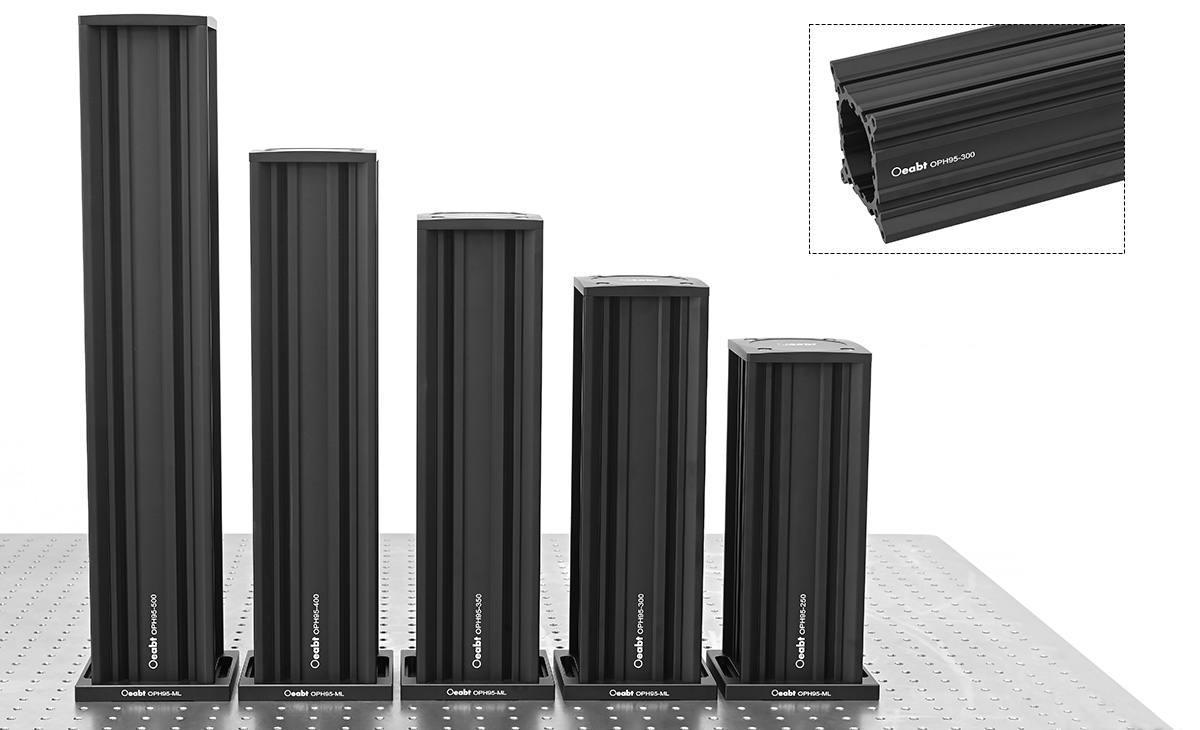

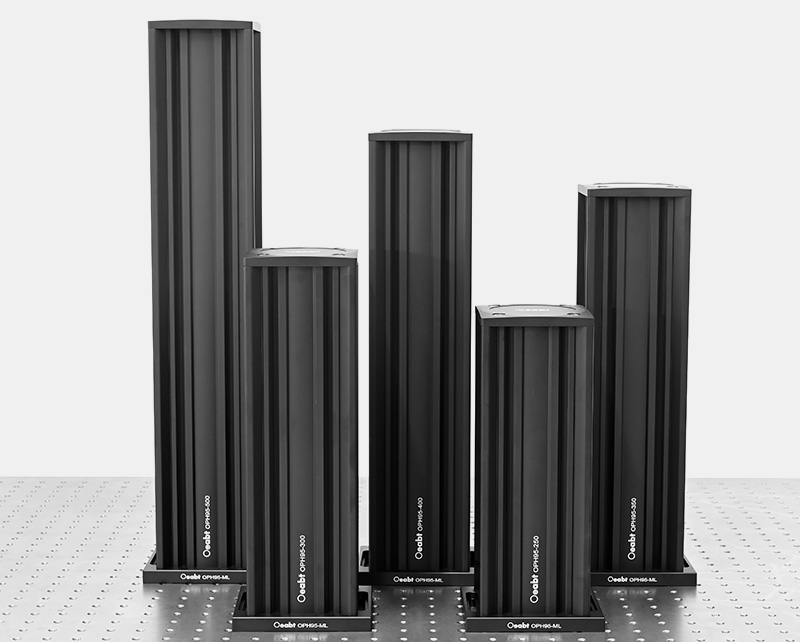

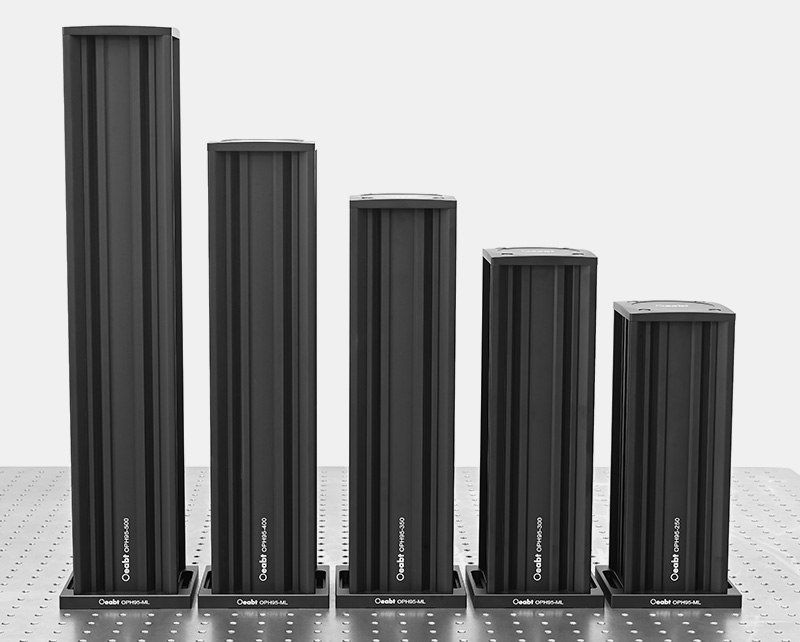

OPH95-V 重型導軌支架套件【垂直安裝】

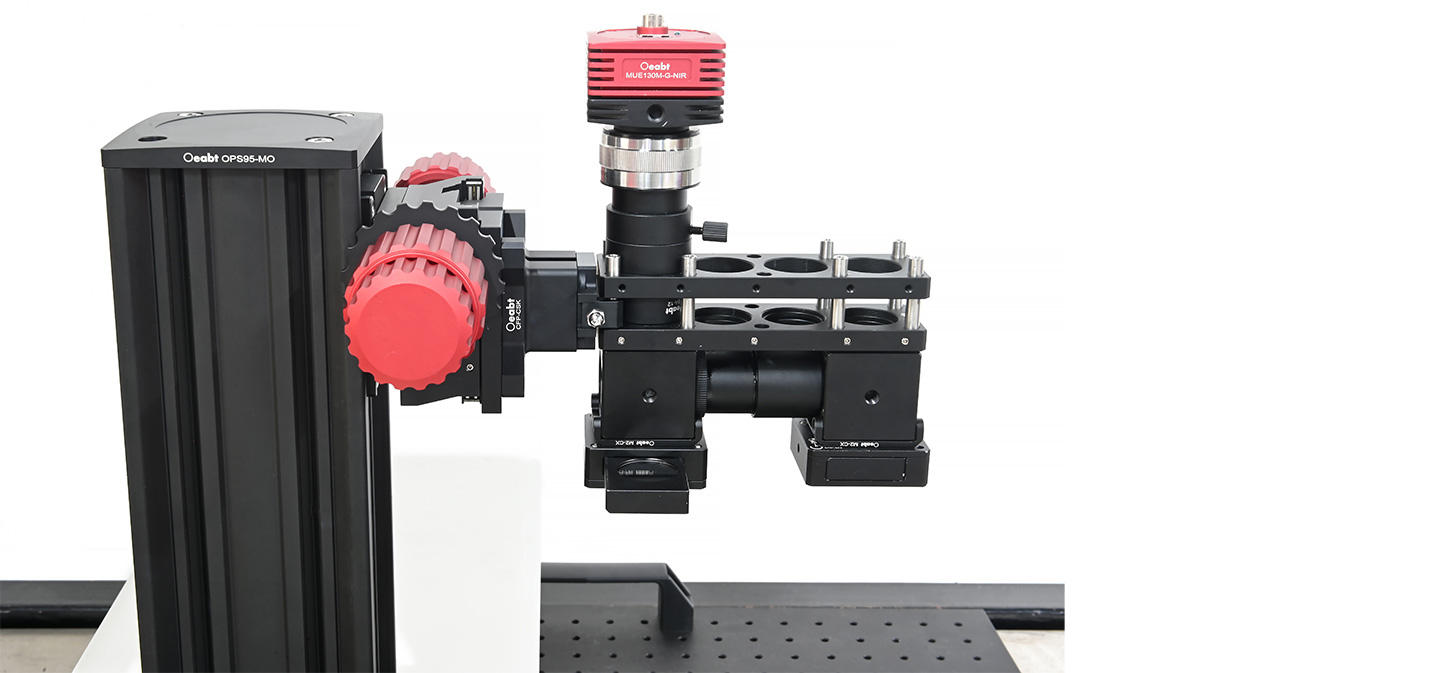

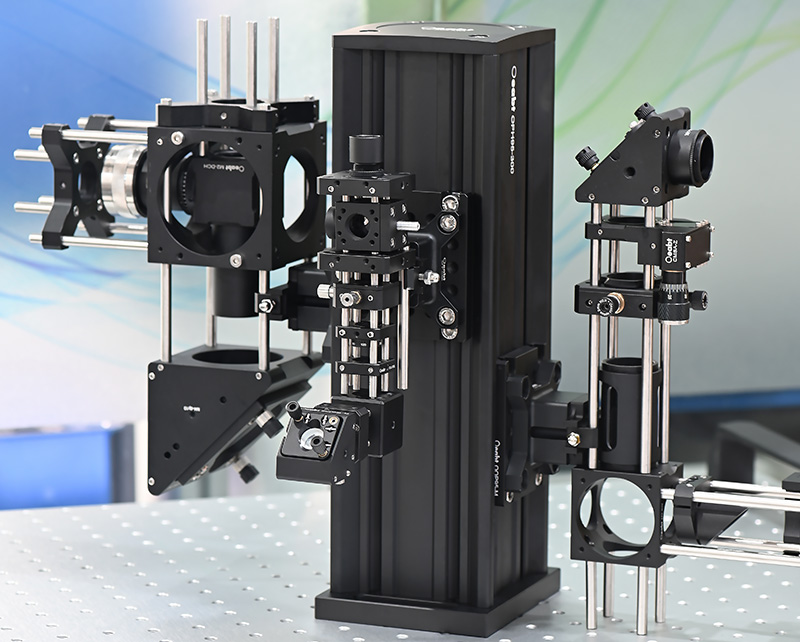

? OPH95-V系列垂直安裝，多用于顯微鏡主體支架或大型承重結構；

? 垂直安裝套件：OPH95系列 95mm導軌、OPS95-MO 導軌端蓋、OPS95-ML 導軌底板、；

該系列導軌安裝面寬度達到95mm，為構造大尺度光學系統結構、三維承重結構、可擴展組件提供了更多的支持。它由不同長度的鋁擠壓成型，并且導軌的每一面擁有線性安裝面。精細的結構允許大規模的光學元件沿著導軌移動，同時保持出色的機械穩定性。提供預裝置套件出售。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： OPH95-250V

規格：垂直安裝套件

工程圖：點擊下載

對比：

單價：￥1025

發貨日期：當天

購物車：

OPH95-250V 重型導軌【垂直安裝套件】

規格

/
安裝孔直徑

/
材質

/
重量

/
螺紋類型

/
產品描述

套件：95mm導軌*1、OPS95-MO導軌端蓋*1、OPS95-ML 導軌底板*1
型號： OPH95-300V

規格：垂直安裝套件

工程圖：點擊下載

對比：

單價：￥1110

發貨日期：當天

購物車：

OPH95-300V 重型導軌【垂直安裝套件】

規格

/
安裝孔直徑

/
材質

/
重量

/
螺紋類型

/
產品描述

套件：95mm導軌*1、OPS95-MO導軌端蓋*1、OPS95-ML 導軌底板*1
型號： OPH95-350V

規格：垂直安裝套件

工程圖：點擊下載

對比：

單價：￥1216

發貨日期：當天

購物車：

OPH95-350V 重型導軌【垂直安裝套件】

規格

/
安裝孔直徑

/
材質

/
重量

/
螺紋類型

/
產品描述

套件：95mm導軌*1、OPS95-MO導軌端蓋*1、OPS95-ML 導軌底板*1
型號： OPH95-400V

規格：垂直安裝套件

工程圖：點擊下載

對比：

單價：￥1258

發貨日期：當天

購物車：

OPH95-400V 重型導軌【垂直安裝套件】

規格

/
安裝孔直徑

/
材質

/
重量

/
螺紋類型

/
產品描述

套件：95mm導軌*1、OPS95-MO導軌端蓋*1、OPS95-ML 導軌底板*1
型號： OPH95-500V

規格：垂直安裝套件

工程圖：點擊下載

對比：

單價：￥1396

發貨日期：當天

購物車：

OPH95-500V 重型導軌【垂直安裝套件】

規格

/
安裝孔直徑

/
材質

/
重量

/
螺紋類型

/
產品描述

套件：95mm導軌*1、OPS95-MO導軌端蓋*1、OPS95-ML 導軌底板*1
型號： OPH95-600V

規格：垂直安裝套件

工程圖：點擊下載

對比：

單價：￥1549

發貨日期：當天

購物車：

OPH95-600V 重型導軌【垂直安裝套件】

規格

/
安裝孔直徑

/
材質

/
重量

/
螺紋類型

/
產品描述

套件：95mm導軌*1、OPS95-MO導軌端蓋*1、OPS95-ML 導軌底板*1

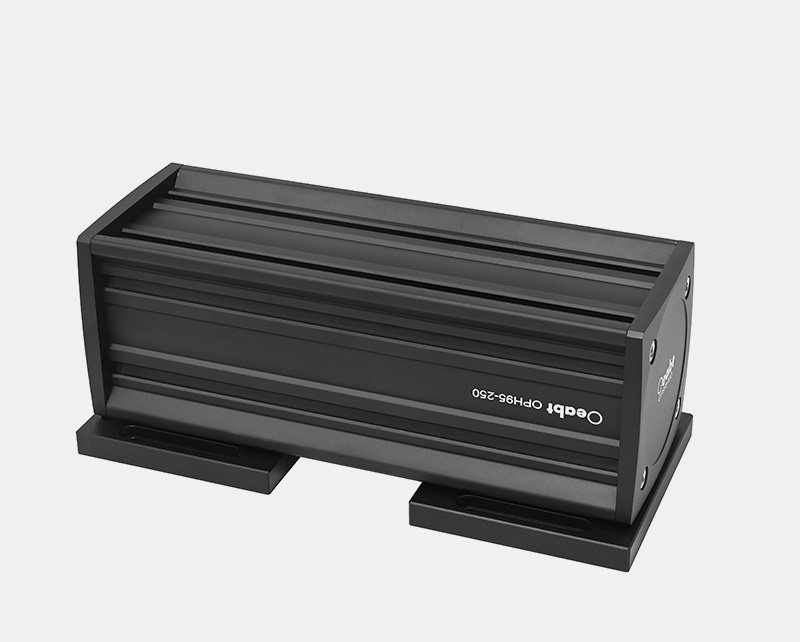

OPH95-H 重型導軌支架套件【平行安裝】

? OPH95-H系列水平安裝，多用于長平行光路或大型承重結構；

? 水平安裝套件：OPH95系列 95mm導軌、OPS95-MO 導軌端蓋*2、OOP95-M滑塊*2、OPS95-ML 導軌底板*2；

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： OPH95-250H

規格：平行安裝套件

工程圖：點擊下載

對比：

單價：￥1786

發貨日期：當天

購物車：

OPH95-250H 重型導軌【平行安裝套件】

規格

/
安裝孔直徑

/
材質

/
重量

/
螺紋類型

/
產品描述

套件：95mm導軌*1、OPS95-MO導軌端蓋*2、OOP95-M滑塊*2、OPS95-ML 導軌底板*2
型號： OPH95-300H

規格：平行安裝套件

工程圖：點擊下載

對比：

單價：￥1872

發貨日期：當天

購物車：

OPH95-300H 重型導軌【平行安裝套件】

規格

/
安裝孔直徑

/
材質

/
重量

/
螺紋類型

/
產品描述

套件：95mm導軌*1、OPS95-MO導軌端蓋*2、OOP95-M滑塊*2、OPS95-ML 導軌底板*2
型號： OPH95-350H

規格：平行安裝套件

工程圖：點擊下載

對比：

單價：￥1977

發貨日期：當天

購物車：

OPH95-350H 重型導軌【平行安裝套件】

規格

/
安裝孔直徑

/
材質

/
重量

/
螺紋類型

/
產品描述

套件：95mm導軌*1、OPS95-MO導軌端蓋*2、OOP95-M滑塊*2、OPS95-ML 導軌底板*2
型號： OPH95-400H

規格：平行安裝套件

工程圖：點擊下載

對比：

單價：￥2019

發貨日期：當天

購物車：

OPH95-400H 重型導軌【平行安裝套件】

規格

/
安裝孔直徑

/
材質

/
重量

/
螺紋類型

/
產品描述

套件：95mm導軌*1、OPS95-MO導軌端蓋*2、OOP95-M滑塊*2、OPS95-ML 導軌底板*2
型號： OPH95-500H

規格：平行安裝套件

工程圖：點擊下載

對比：

單價：￥2158

發貨日期：當天

購物車：

OPH95-500H 重型導軌【平行安裝套件】

規格

/
安裝孔直徑

/
材質

/
重量

/
螺紋類型

/
產品描述

套件：95mm導軌*1、OPS95-MO導軌端蓋*2、OOP95-M滑塊*2、OPS95-ML 導軌底板*2
型號： OPH95-600H

規格：平行安裝套件

工程圖：點擊下載

對比：

單價：￥2310

發貨日期：當天

購物車：

OPH95-600H 重型導軌【平行安裝套件】

規格

/
安裝孔直徑

/
材質

/
重量

/
螺紋類型

/
產品描述

套件：95mm導軌*1、OPS95-MO導軌端蓋*2、OOP95-M滑塊*2、OPS95-ML 導軌底板*2

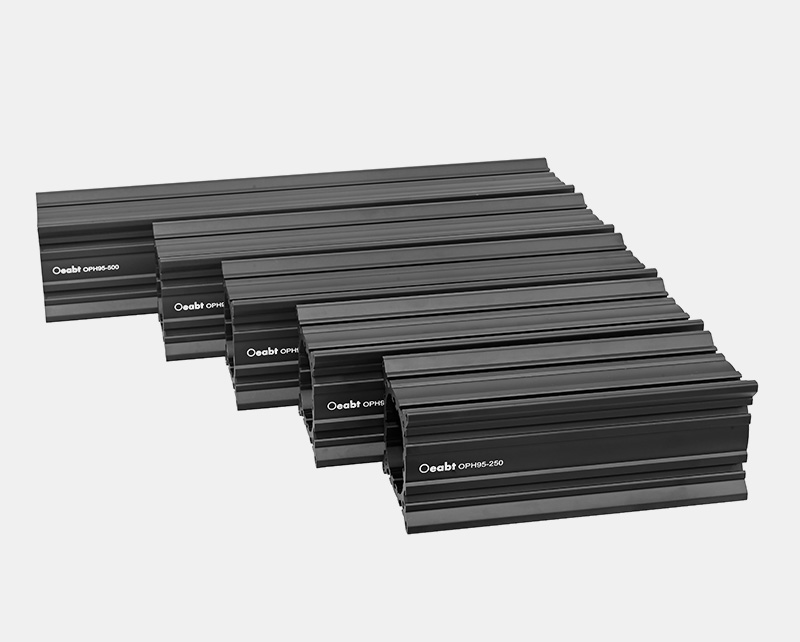

95mm重型導軌

? 外翼構成燕尾安裝面，四面相同；

? 兩側有4個M6螺孔用于安裝；

? 導軌長度200-500mm可選；

? ?55 mm通光孔徑經過導軌；

導軌長度范圍從200-500mm可選，在每一端面形成四個有效的燕尾槽，兼容OOP95-M系列的導軌滑塊平臺，滑塊的安裝臺面帶有M6陣列的螺孔，為導軌和光學機械部件的安裝提供良好的兼容性。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： OPH95-250

規格： 95*95*250mm

工程圖：點擊下載

對比：

單價：￥637

發貨日期：當天

購物車：

OPH95-250 重型導軌

規格

95*95*250mm
安裝孔直徑

?55mm
材質

6063鋁合金
重量

1612.9g
螺紋類型

/
產品描述

兩端各8處M6螺孔
型號： OPH95-300

規格： 95*95*300mm

工程圖：點擊下載

對比：

單價：￥723

發貨日期：當天

購物車：

OPH95-300 重型導軌

規格

95*95*300mm
安裝孔直徑

?55mm
材質

6063鋁合金
重量

1938.7g
螺紋類型

/
產品描述

兩端各8處M6螺孔
型號： OPH95-350

規格： 95*95*350mm

工程圖：點擊下載

對比：

單價：￥828

發貨日期：當天

購物車：

OPH95-350 重型導軌

規格

95*95*350mm
安裝孔直徑

?55mm
材質

6063鋁合金
重量

2268.3g
螺紋類型

/
產品描述

兩端各8處M6螺孔
型號： OPH95-400

規格： 95*95*400mm

工程圖：點擊下載

對比：

單價：￥870

發貨日期：當天

購物車：

OPH95-400 重型導軌

規格

95*95*400mm
安裝孔直徑

?55mm
材質

6063鋁合金
重量

2588.2g
螺紋類型

/
產品描述

兩端各8處M6螺孔
型號： OPH95-500

規格： 95*95*500mm

工程圖：點擊下載

對比：

單價：￥1008

發貨日期：當天

購物車：

OPH95-500 重型導軌

規格

95*95*500mm
安裝孔直徑

?55mm
材質

6063鋁合金
重量

3240.0g
螺紋類型

/
產品描述

兩端各8處M6螺孔
型號： OPH95-600

規格： 95*95*600mm

工程圖：點擊下載

對比：

單價：￥1161

發貨日期：當天

購物車：

OPH95-600 重型導軌

規格

95*95*600mm
安裝孔直徑

?55mm
材質

7075鋁合金
重量

3900.0g
螺紋類型

/
產品描述

兩端各8處M6螺孔

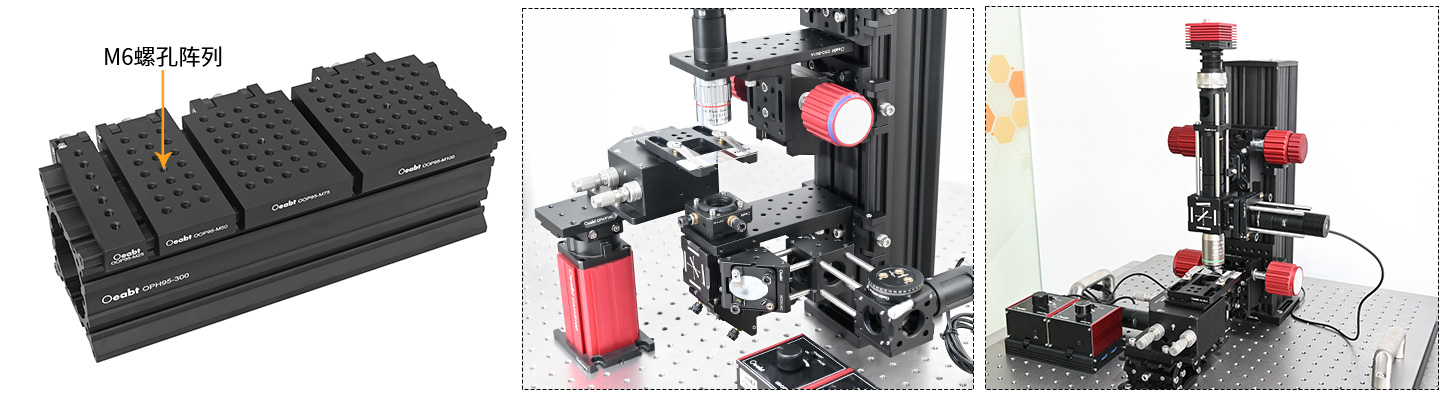

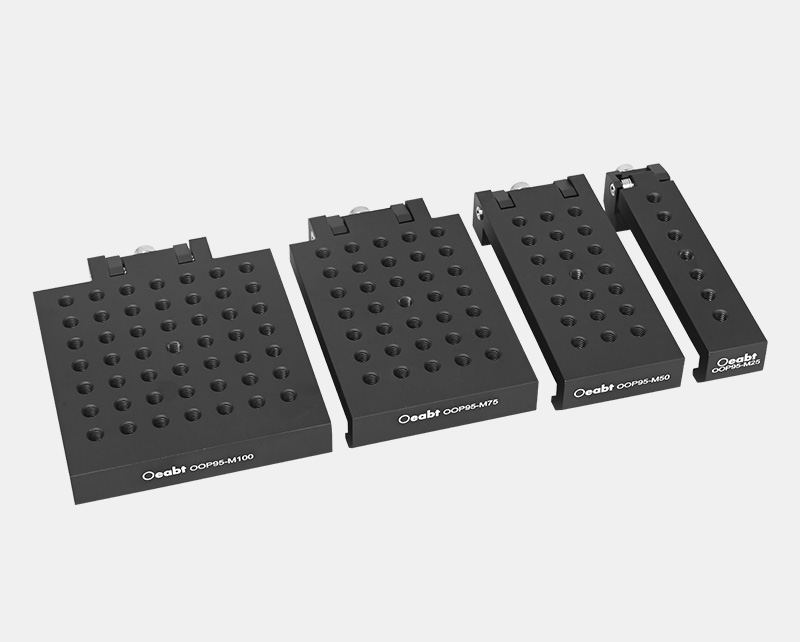

95mm卡入式導軌滑塊

? M6螺孔陣列，孔間距12.5mm；

? 可以在95mm導軌的任意位置卡入、拆卸；

? 手擰螺絲可鎖定在導軌上滑動的位置；

? 滑塊寬度25-100mm可選；

卡入式導軌滑塊可以沿著導軌側面位置任意卡入或拆卸，并沿著導軌自由滑動。而插入式滑塊只能在導軌末端位置插入、拆卸使用，通過面板上的4個M6鎖定螺絲固定。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： OOP95-M25

規格： 130*25*24mm

工程圖：點擊下載

對比：

單價：￥262

發貨日期：當天

購物車：

OOP95-M25 卡入式導軌滑塊

規格

130*25*24mm
安裝孔直徑

/
材質

7075鋁合金
重量

101.7g
螺紋類型

/
產品描述

M6螺孔*7處
型號： OOP95-M50

規格： 130*50*24mm

工程圖：點擊下載

對比：

單價：￥309

發貨日期：當天

購物車：

OOP95-M50 卡入式導軌滑塊

規格

130*50*24mm
安裝孔直徑

/
材質

7075鋁合金
重量

200.5g
螺紋類型

/
產品描述

M6螺孔*21處

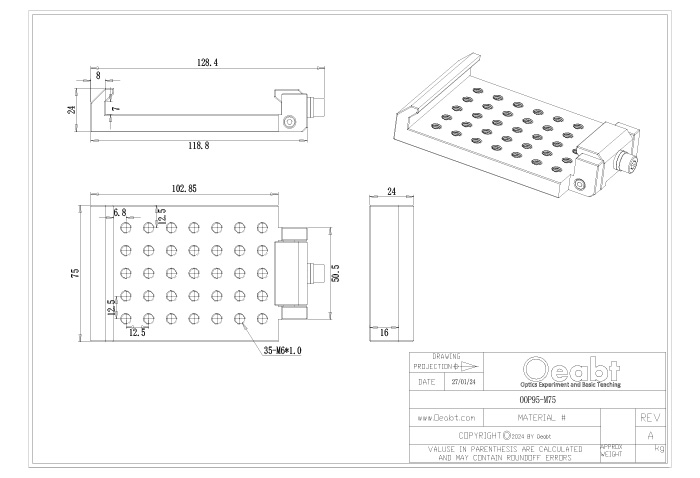

型號： OOP95-M75

規格： 130*75*24mm

工程圖：點擊下載

對比：

單價：￥371

發貨日期：當天

購物車：

OOP95-M75 卡入式導軌滑塊

規格

130*75*24mm
安裝孔直徑

/
材質

7075鋁合金
重量

261.4g
螺紋類型

/
產品描述

M6螺孔*35處
型號： OOP95-M100

規格： 130*100*24mm

工程圖：點擊下載

對比：

單價：￥434

發貨日期：當天

購物車：

OOP95-M100 卡入式導軌滑塊

規格

130*100*24mm
安裝孔直徑

/
材質

7075鋁合金
重量

342.9g
螺紋類型

/
產品描述

M6螺孔*49處

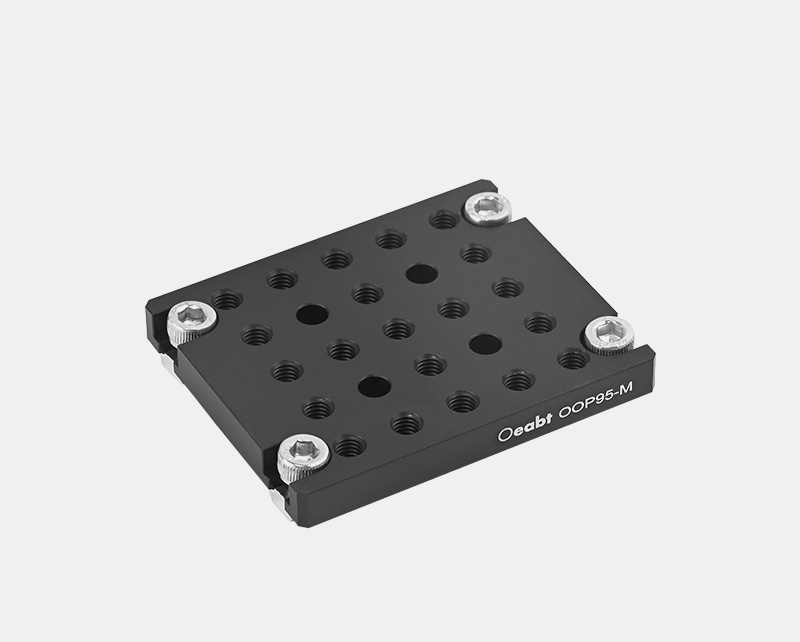

95mm插入式導軌滑塊

? M6螺孔陣列，孔間距12.5mm；

? 只能在導軌末端位置插入、拆卸使用；

? 在鎖定前可沿著導軌來回滑動；

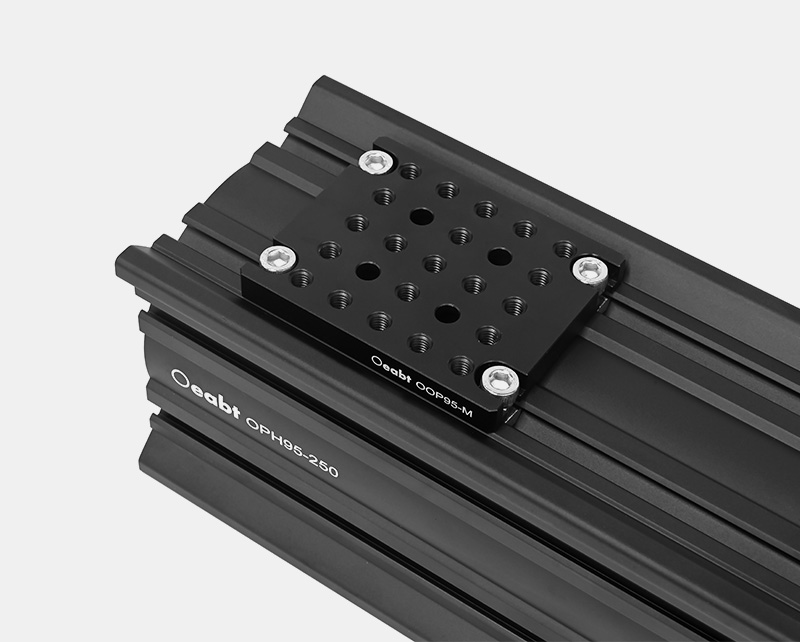

插入式滑塊只能在導軌末端位置插入、拆卸使用，通過面板上的4個M6鎖定螺絲固定。

型號

規格

工程圖

對比

單價

發貨日期

購物車

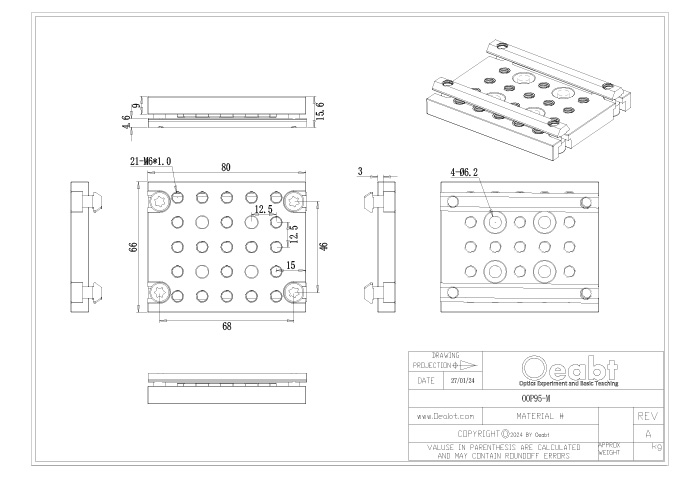

型號： OOP95-M

規格： 80.0*66.0*14.7mm

工程圖：點擊下載

對比：

單價：￥187

發貨日期：當天

購物車：

OOP95-M 插入式導軌滑塊

規格

80.0*66.0*14.7mm
安裝孔直徑

/
材質

7075鋁合金
重量

122.7g
螺紋類型

/
產品描述

M6螺孔*25處、M6沉頭孔*4處

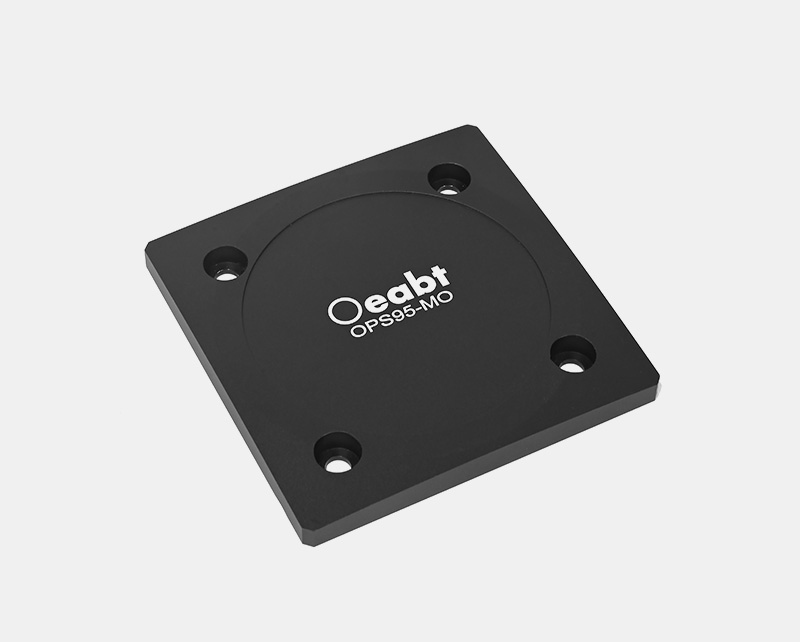

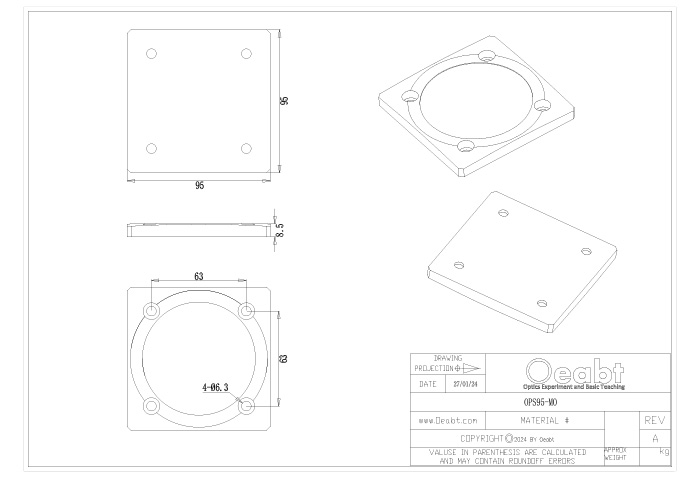

95mm導軌端蓋

? 用于95mm導軌的末端安裝；

? 蓋住導軌的端部，封閉導軌端面；

? 4個沉頭孔，用于安裝；

蓋板用于95mm導軌的端部，讓導軌有一個整體、干凈的表面。利用四個M6柱頭螺絲，通過對齊導軌邊角處的螺孔安裝端蓋。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： OPS95-MO

規格： 95*95*8.5mm

工程圖：點擊下載

對比：

單價：￥134

發貨日期：當天

購物車：

OPS95-MO 導軌端蓋

規格

95*95*8.5mm
安裝孔直徑

/
材質

7075鋁合金
重量

190.7g
螺紋類型

/
產品描述

M6沉頭孔*4處

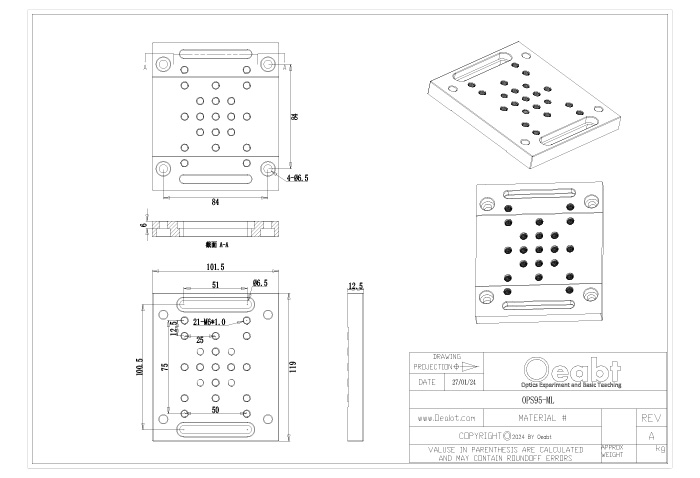

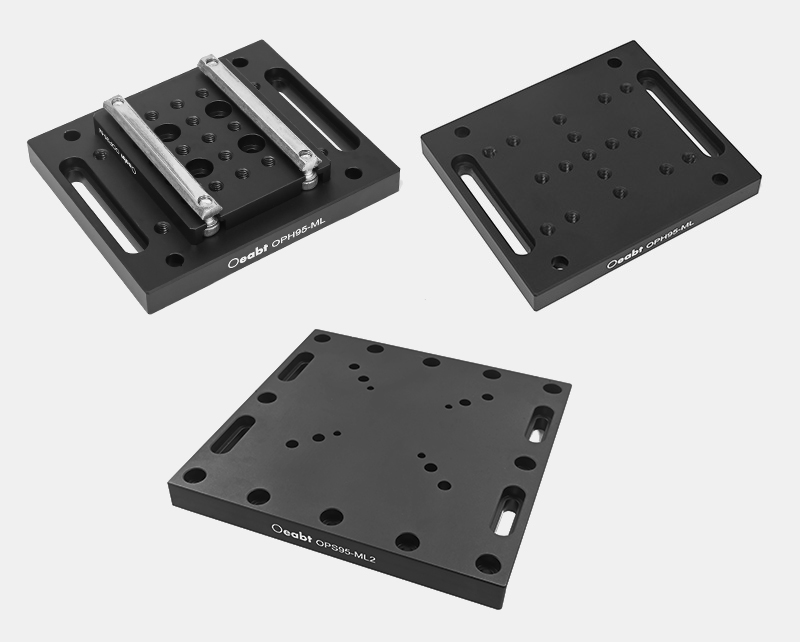

95mm導軌底板

? 將95mm導軌安裝到面包板平臺上；

? 垂直安裝固定到導軌末端；

? 搭配OOP95-M滑塊，水平安裝讓導軌通過滑動進行位置調節；

OPS95-ML底板將95 mm導軌垂直安裝到光學平臺或基座導軌上，沉頭槽便于安裝的定位，也可搭配OOP95-M滑塊，可水平安裝導軌到光學平臺或面包板上。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： OPS95-ML

規格：垂直安裝

工程圖：點擊下載

對比：

單價：￥255

發貨日期：當天

購物車：

OPS95-ML 導軌底板

規格

119.4*101.6*12.7mm
安裝孔直徑

/
材質

7075鋁合金
重量

353.1g
螺紋類型

/
產品描述

M6螺孔*17處、M6沉頭孔*4處、?6.3*57.2mm*2處（沉頭槽）
型號： OPS95-ML+OOP95-M

規格：可水平安裝

工程圖：點擊下載

對比：

單價：￥442

發貨日期：當天

購物車：

OPS95-ML+OOP95-M 導軌底板

規格

/
安裝孔直徑

/
材質

/
重量

/
螺紋類型

/
產品描述

OPS95-ML+OOP95-M

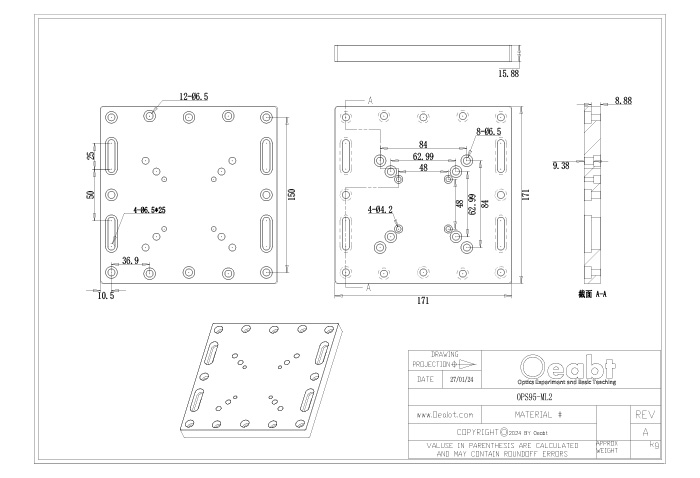

型號： OPS95-ML2

規格：垂直安裝

工程圖：點擊下載

對比：

單價：￥457

發貨日期：當天

購物車：

OPS95-ML2 導軌底板

規格

171.0*171.0*15.9mm
安裝孔直徑

/
材質

7075鋁合金
重量

1143.9g
螺紋類型

/
產品描述

M4*4處(沉頭孔)、M6**20處(沉頭孔） M6*25mm*4處(沉頭槽)
