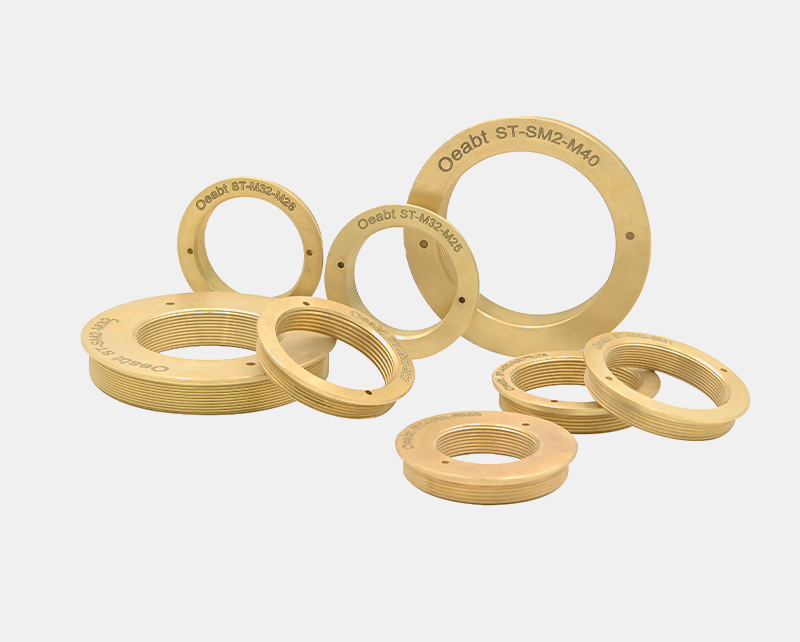

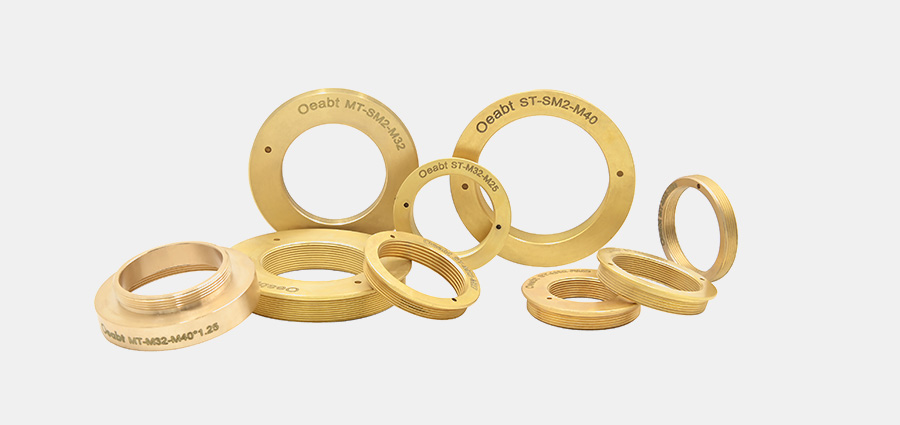

產品說明
? 實心黃銅構造；
? M32和SM2外螺紋轉接件；
? 實現與RMS/M25/M26/M27/M32/M34/M40/SM1/SM2之間的螺紋轉換；

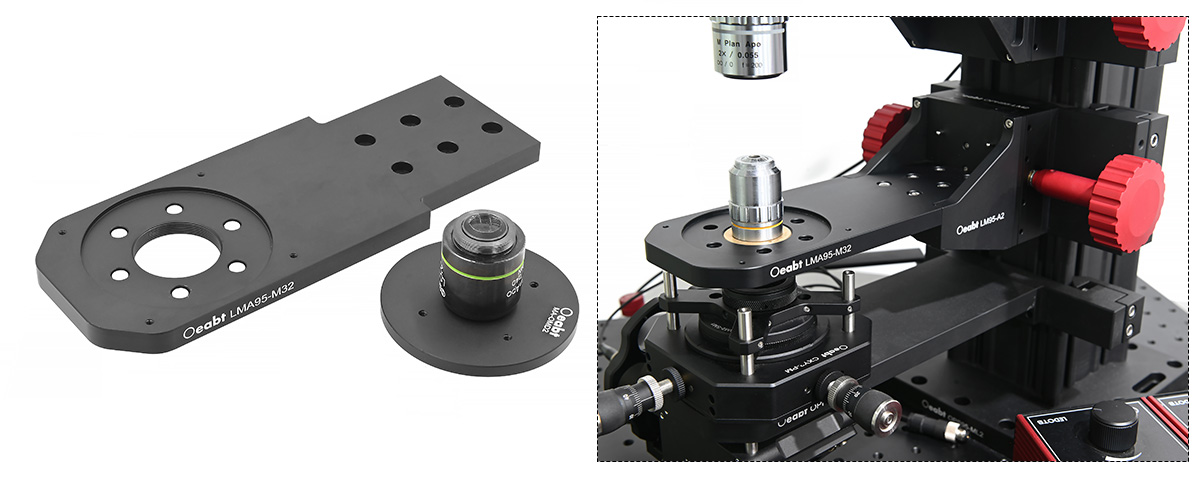

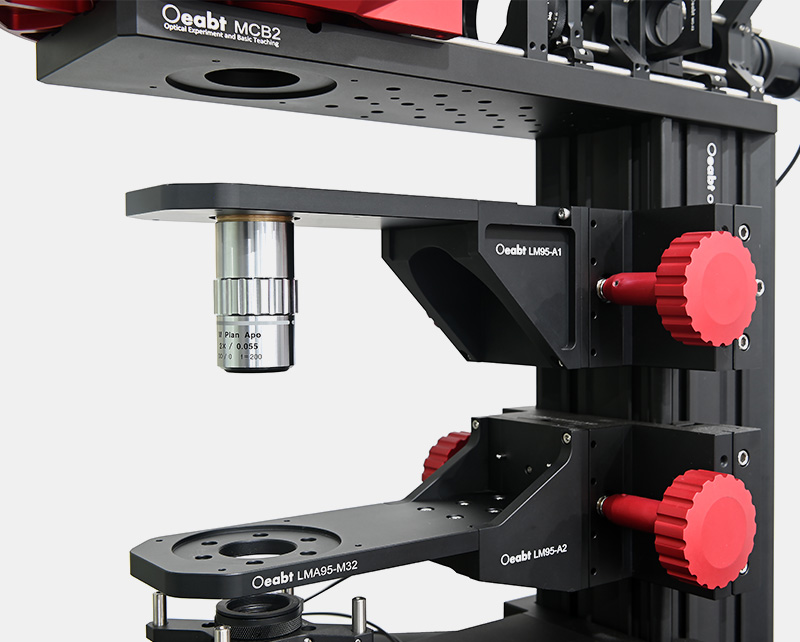

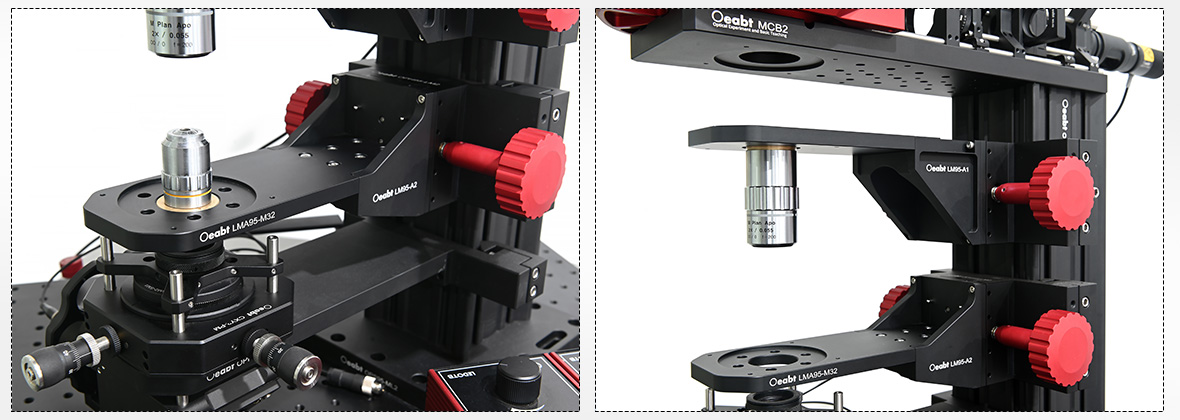

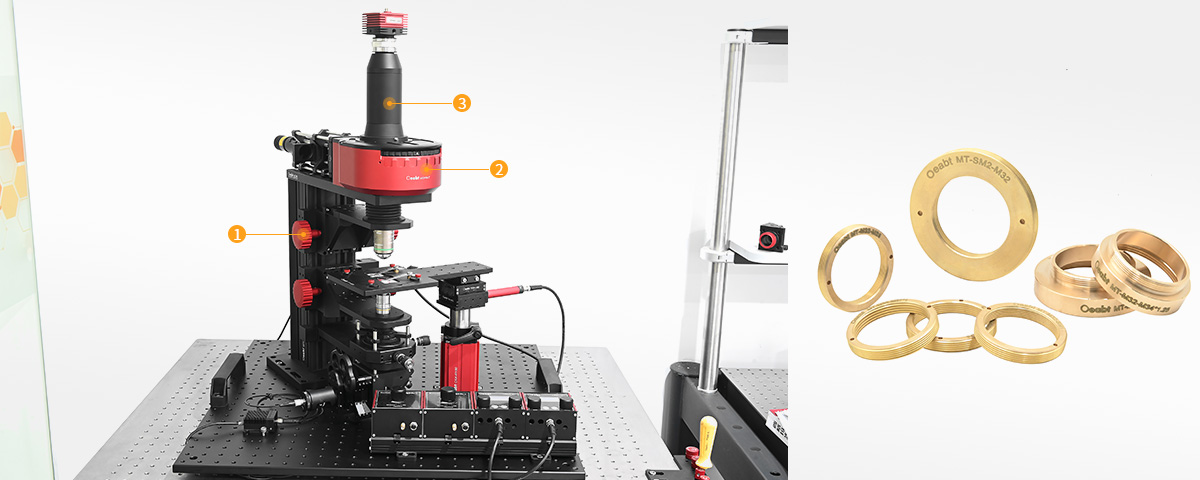

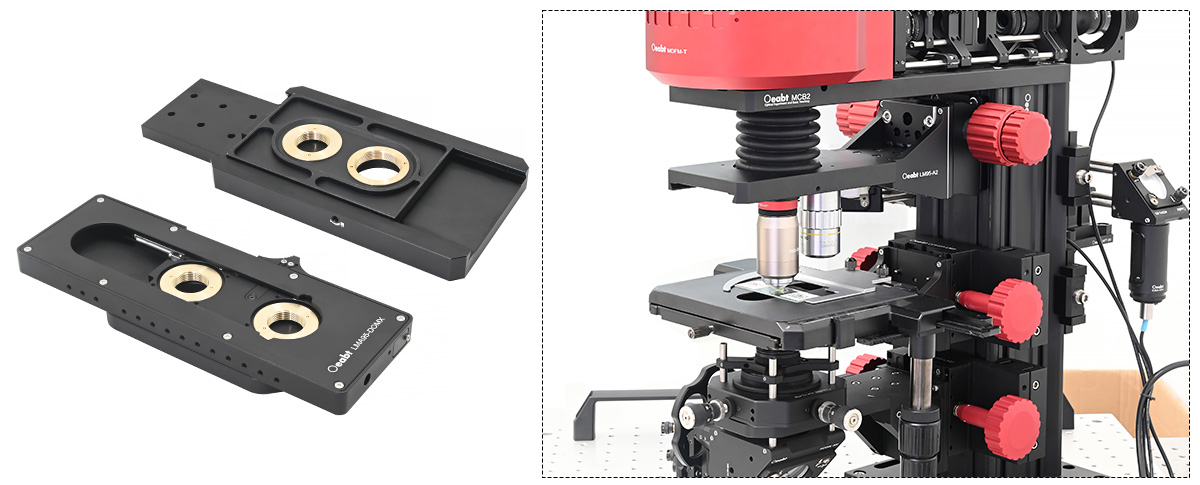

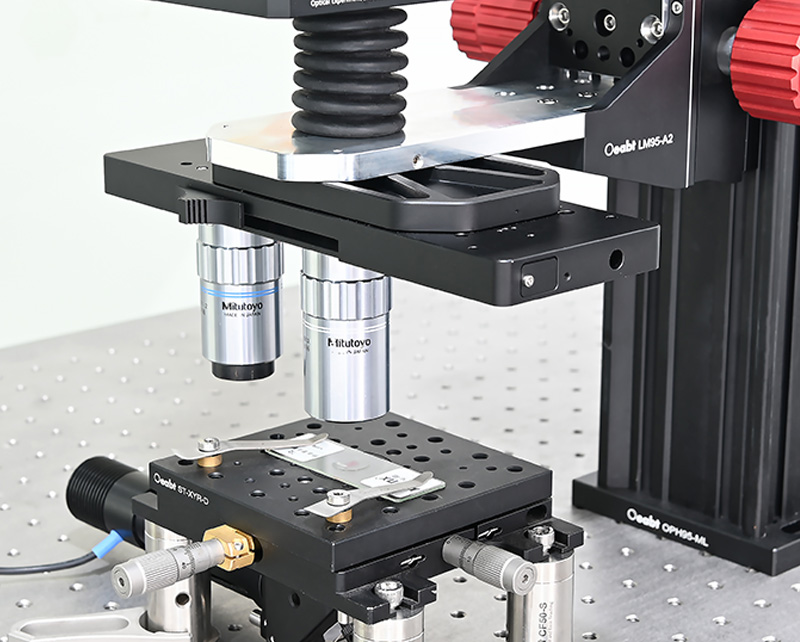

? 兼容大多數物鏡轉盤和安裝架，或籠式和顯微系統的兼容連接；
? 法蘭防止過度擰入組件安裝，損傷顯微物鏡；
物鏡螺紋轉接件主要是為了連接顯微鏡物鏡與其他設備或配件，以實現不同類型系統之間的相互兼容性和協同工作。
|

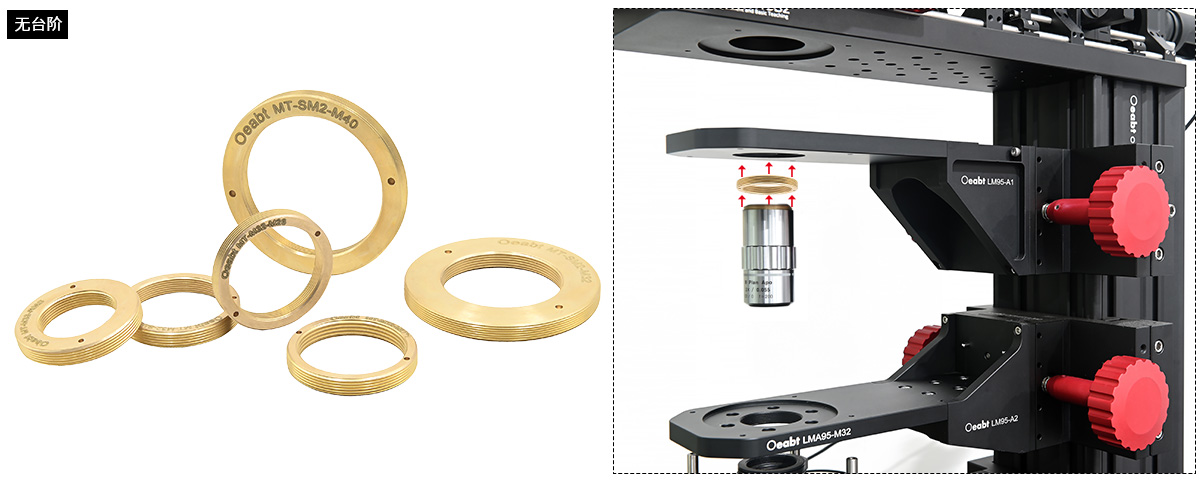

顯微螺紋轉接件【無臺階】 |
|
||||
|
型號 |
規格 |
外螺紋類型 | 螺紋類型 | 重量 | 材質 |
|

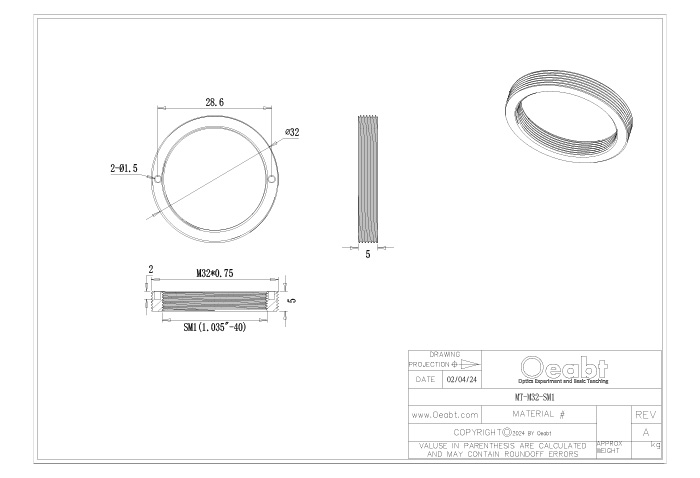

MT-M32-SM1 |
?32*5mm |
M32*0.75 |
SM1(1.035”-40) |
10.1g |
黃銅 |
|

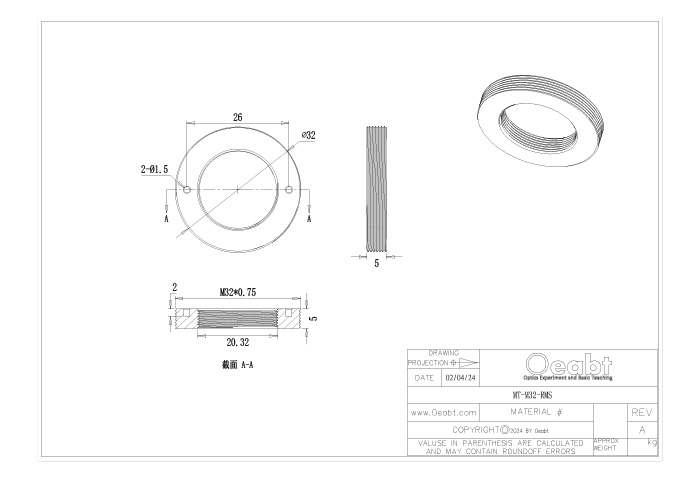

MT-M32-RMS |
?32*5mm |
M32*0.75 |
RMS(0.8”-36) |
19.1g |
|
|

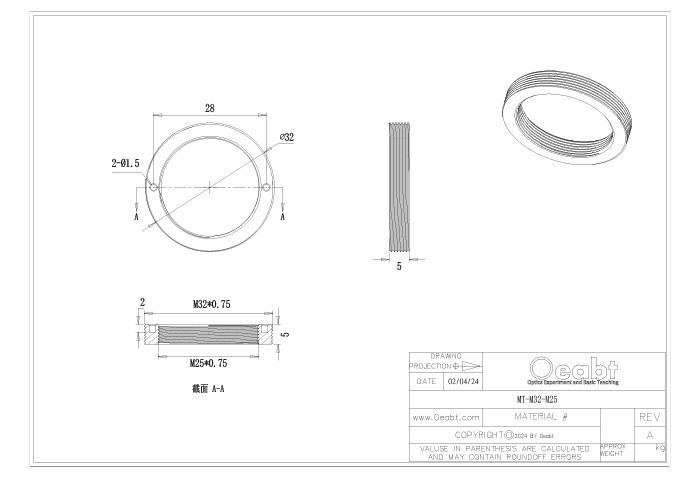

MT-M32-M25 |
?32*5mm |
M32*0.75 |
M25*0.75 |
12.1g |
|
|
MT-M32-M26 |
?32*5mm |
M32*0.75 |
M26*0.706 |
10.5g |
|
|

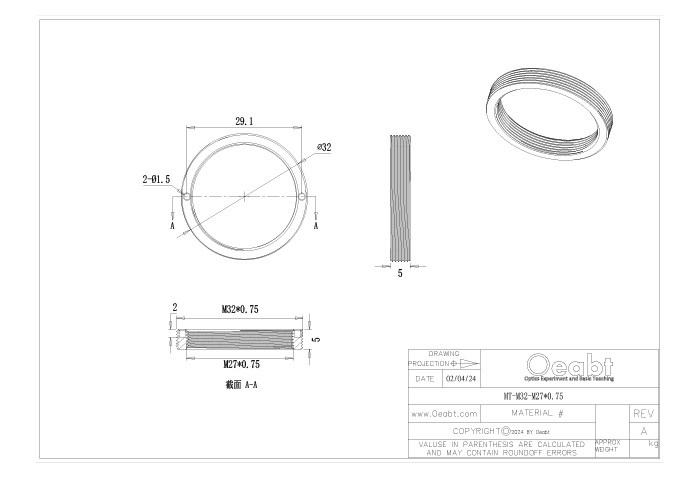

MT-M32-M27*0.75 |
?32*5mm |
M32*0.75 |
M27*0.75 |
8.7g |
|
|
MT-M32-M27*1 |
?32*5mm |
M32*0.75 |
M27*1 |
9.0g |
|
|

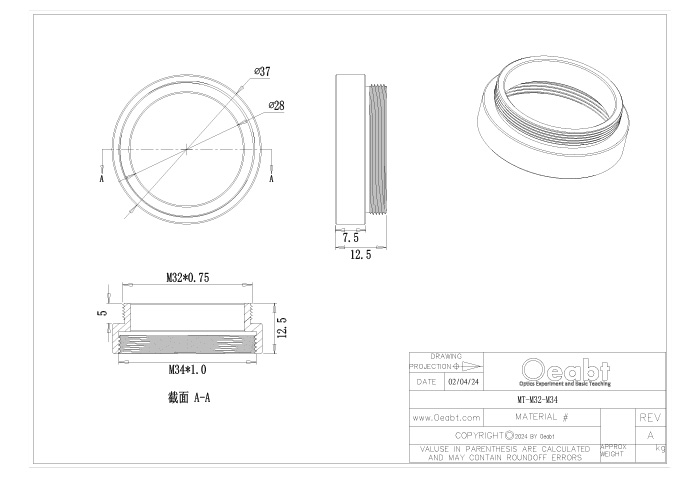

MT-M32-M34 |
?37*12.5mm |
M32*0.75 |
M34*1 |
22.0g |
|
|
MT-M32-M40 |
?44*12.5mm |
M32*0.75 |
M40*0.706 |
32.8g |
|
|

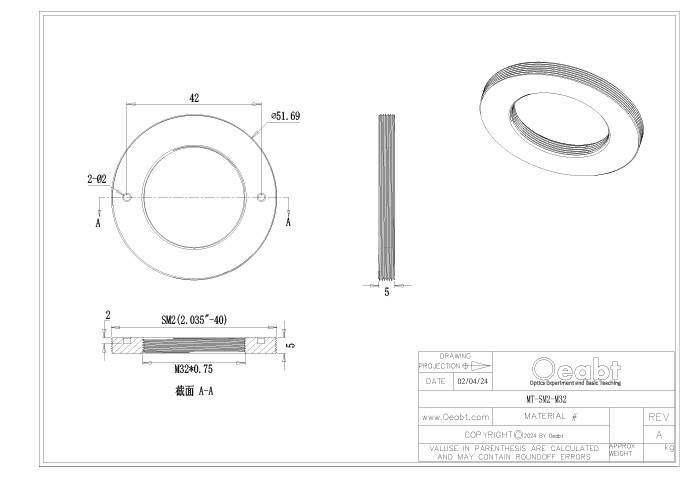

MT-SM2-M32 |
?51.7*5mm |
SM2(2.035”-40) |
M32*0.75 |
52.6g |
|
|

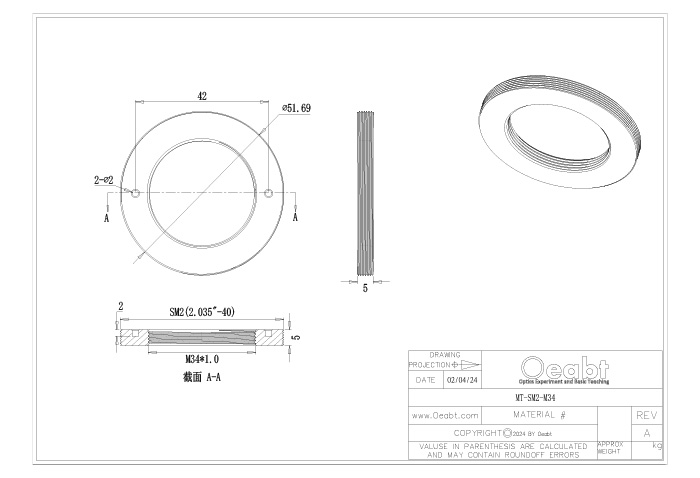

MT-SM2-M34 |
?51.7*5mm |
SM2(2.035”-40) |
M34*1 |
48.8g |
|
|
MT-SM2-M40 |
?51.7*5mm |
SM2(2.035”-40) |
M40*0.706 |
33.6g |
|
|

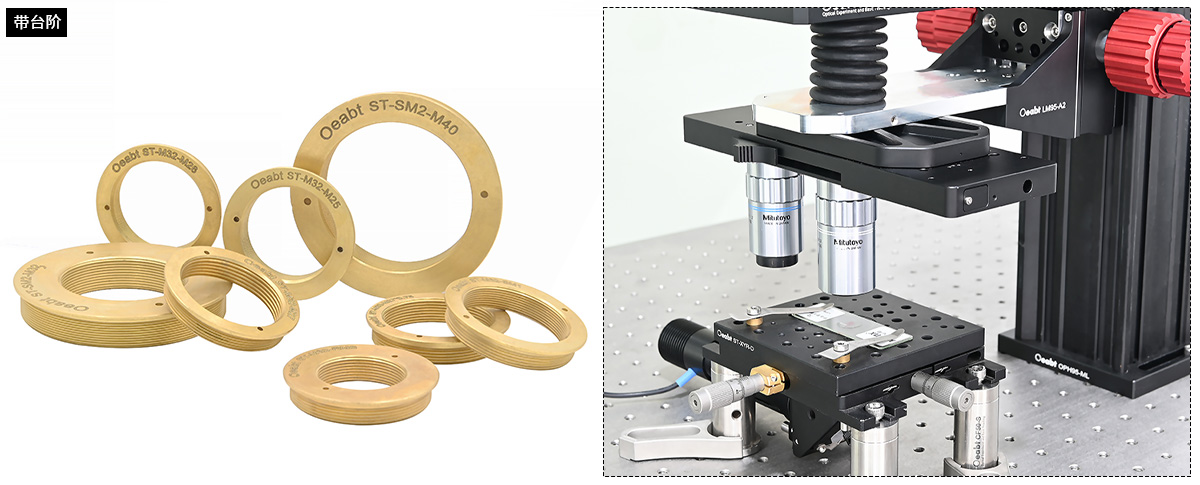

顯微螺紋轉接件【有臺階】 |
|
||||
|
型號 |
規格 |
外螺紋類型 | 螺紋類型 | 重量 | 材質 |
|

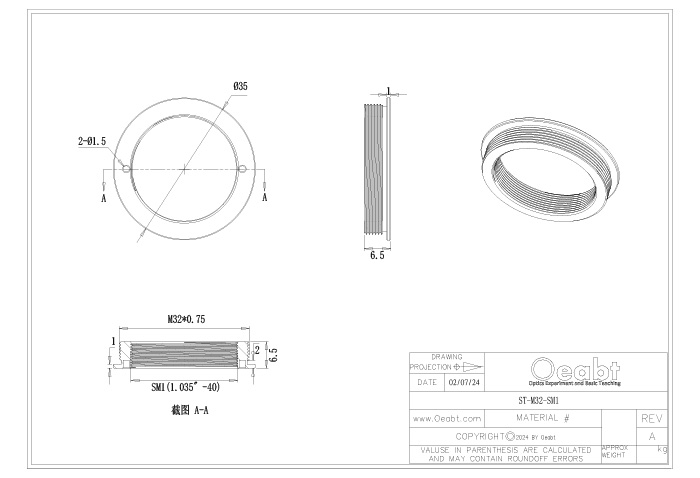

ST-M32-SM1 |
?32*5mm |
M32*0.75 |
SM1(1.035”-40) |
14.2g |
黃銅 |
|

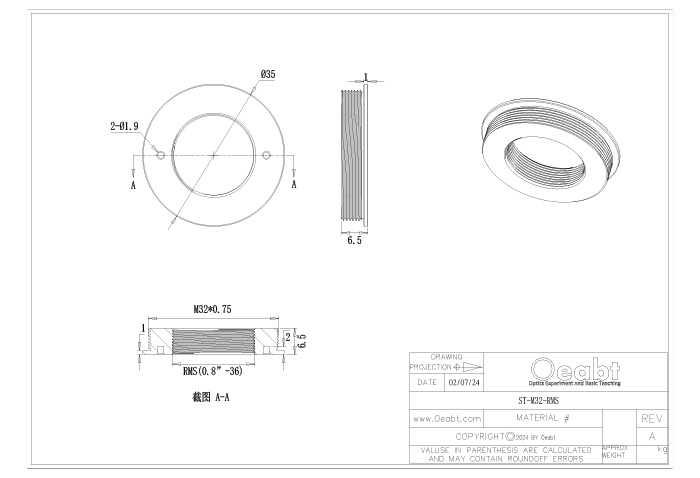

ST-M32-RMS |
?32*5mm |
M32*0.75 |
RMS(0.8”-36) |
25.9g |
|
|

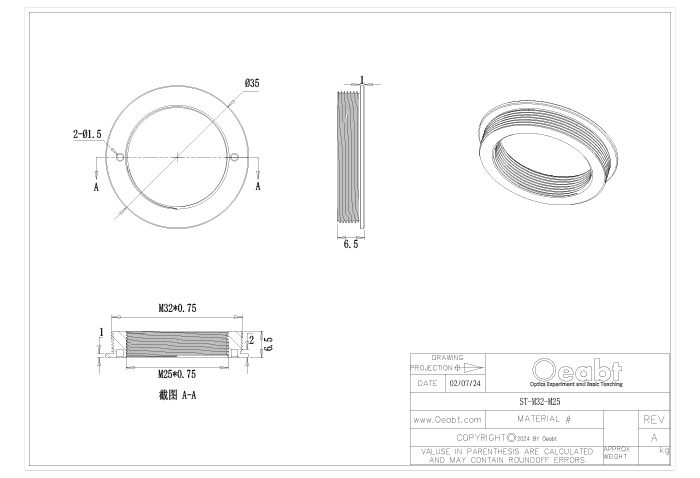

ST-M32-M25 |
?32*5mm |
M32*0.75 |
M25*0.75 |
17.0g |
|
|
ST-M32-M26 |
?32*5mm |
M32*0.75 |
M26*0.706 |
14.9g |
|
|
ST-M32-M27*0.75 |
?32*5mm |
M32*0.75 |
M27*0.75 |
13.2g |
|
|
ST-M32-M27*1 |
?32*5mm |
M32*0.75 |
M27*1 |
12.8g |
|
|

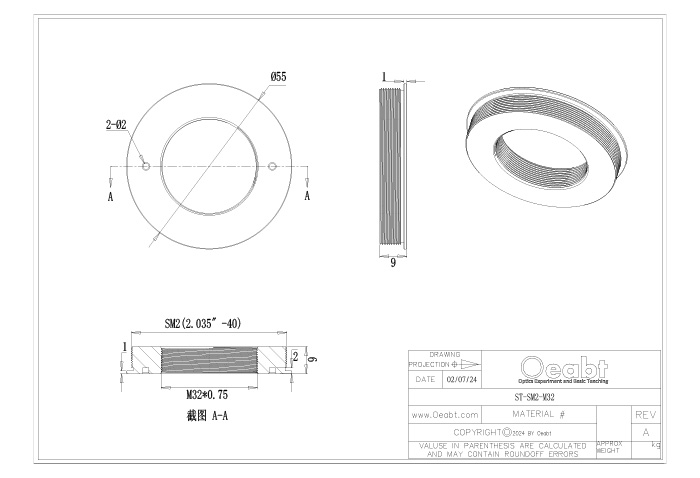

ST-SM2-M32 |
?37*12.5mm |
SM2(2.035”-40) |
M32*0.75 |
97.3g |
|
|

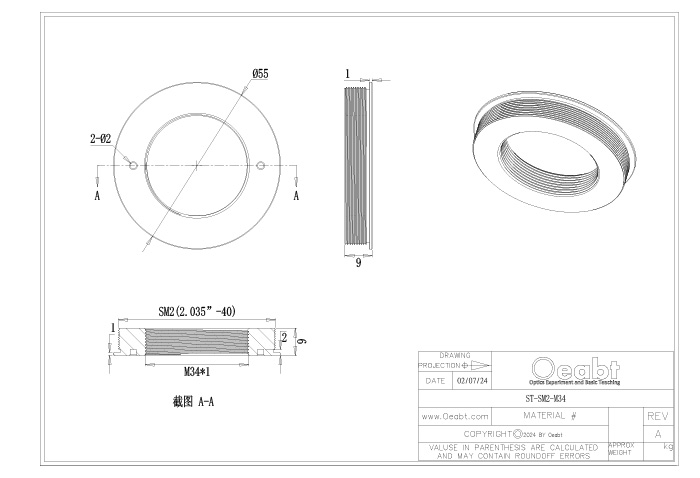

ST-SM2-M34 |
?44*12.5mm |
SM2(2.035”-40) |
M34*1 |
90.0g |
|
|
ST-SM2-M40 |
?51.7*5mm |
SM2(2.035”-40) |
M40*0.706 |
63.0g |
|

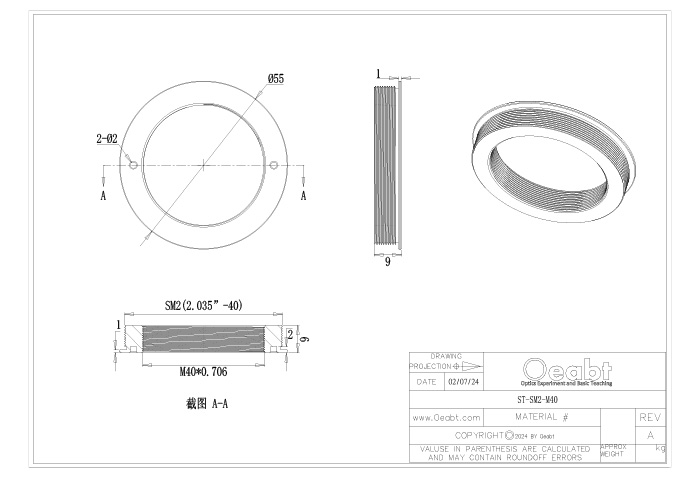

ST-SM2-M40 工程圖下載
