參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 將Oeabt系列套管和籠式產品擴展至顯微成像系統的多樣性；

? 燕尾榫的設計，易于機械安裝和光學端口對準；

? MCSM1-2：帶SM1外螺紋和SM2內螺紋；

? MCSM2-D2：帶?2英寸公頭燕尾塊、SM2外螺紋和M38*0.5內螺紋；

MCSM系列的燕尾轉接件使得顯微鏡平臺與SM1、SM2、30mm和60mm籠式系統集成，實現光學端口與螺紋端口的接合，非常適合自定義的顯微成像搭建。諸如寬場觀測、落射式照明、透射式照明和聚光鏡安裝機械件。

顯微端口燕尾轉接件
型號	MCSM1-2	MCSM2-D2
錐形規格	D56.0-d39.9-h22.1	D63.5-d55.9-h19.5
燕尾類型	無	?2英寸，α=60°
螺紋類型	一端SM1（1.035”-40）外螺紋，另一端SM2（2.035”-40）內螺紋	SM2（2.035”-40）外螺紋
重量	51.7g	112.4g
材質	7075鋁合金

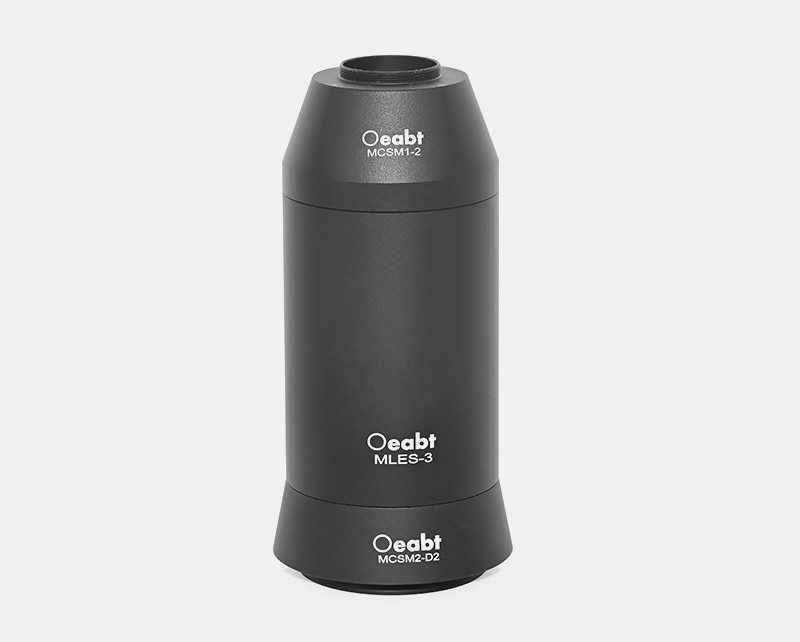

顯微鏡鏡筒套管
型號	MLES-3
管身規格	?55.9*77mm
螺紋類型	SM2（2.035”-40）內外螺紋
重量	291.4g
材質	7075鋁合金

轉接管鏡
型號	TTF180	TTF200
外殼尺寸	?39.3*16.6mm
設計波長	400-700nm
螺紋類型	M38*0.5外螺紋、SM1外螺紋
焦點距離	180mm±1%	200mm±1%
工作距離	180.197mm	197.5mm

顯微延長套管
型號	MLES40-D2
管身規格	?71.0*50.7mm
端口螺紋	SM2（2.035”-40），螺紋深度28mm；
端口燕尾	【公頭】?2英寸，α=60°
重量	90.0g
材質	7075鋁合金

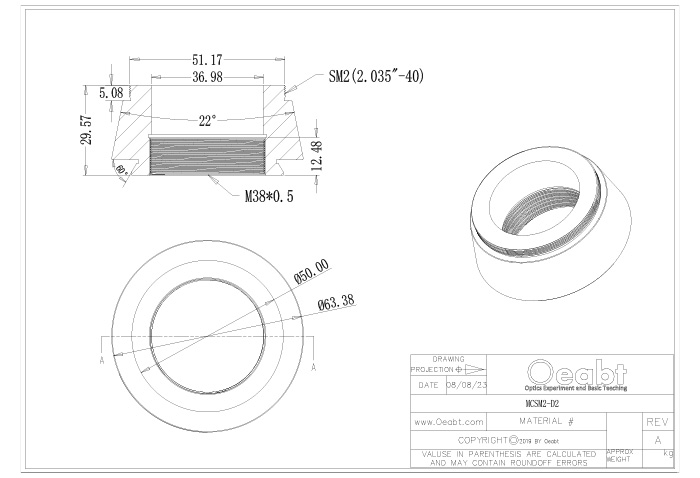

示意圖

通用參數

?光學知識點

顯微鏡燕尾

燕尾，一種機械安裝的方式，用于機械安裝和光學端口對準。通過將一個燕尾插入另一個燕尾，再擰緊一個或多個固定螺絲，就可以將這些組件連接。燕尾有兩種形狀：線性的和環形的。線性燕尾可讓匹配的元件滑動之后再鎖定，定位十分靈活，同時也限制了其他方向的自由度。環形燕尾可在不同元件上實現光學端口的對準，保持單光軸，盡量減少用戶的介入。

Oeabt顯微成像系列的許多產品都使用了燕尾的設計，可以匹配我們自己的組件或其他制造商的光元件。為了方便識別燕尾的兼容性，產品參數表格列出了Oeabt現有燕尾及其關鍵尺寸。需注意：這些燕尾型號專用于Oeabt的產品，其他家顯微制造商可能并不通用該命名規則，燕尾相應的兼容性請查看工程圖紙。

Oeabt顯微燕尾參考

類型

型號

燕尾形狀

燕尾尺寸

角度

兼容對應

燕尾轉接件

MCSM2-D2

公燕尾頭

?50mm

60°

MCP-D2B

MCSM2-D1.5

公燕尾頭

?37.6mm

90°

Nikon?Eclipse

Thorlabs?Cerna

D1.2-CSM05

公燕尾頭

?30.5mm

60°

CSJ-D1.2B

D1.2-SM1SM05

公燕尾頭

D1.2-C20

公燕尾頭

D1.2-SM120

公燕尾頭

燕尾轉換板

MCP-D2

公燕尾頭

?51mm

60°

MCP-D2B

MCP-D2B

母燕尾頭

?53.2mm

60°

MCSM2-D2

MCP-D2B

MCP-D2-1.8B

公母燕尾頭

?51mm【外徑】

?46.17mm【內徑】

60°

MCP-D2B

Nikon?Eclipse

Thorlabs?Cerna

Olympus

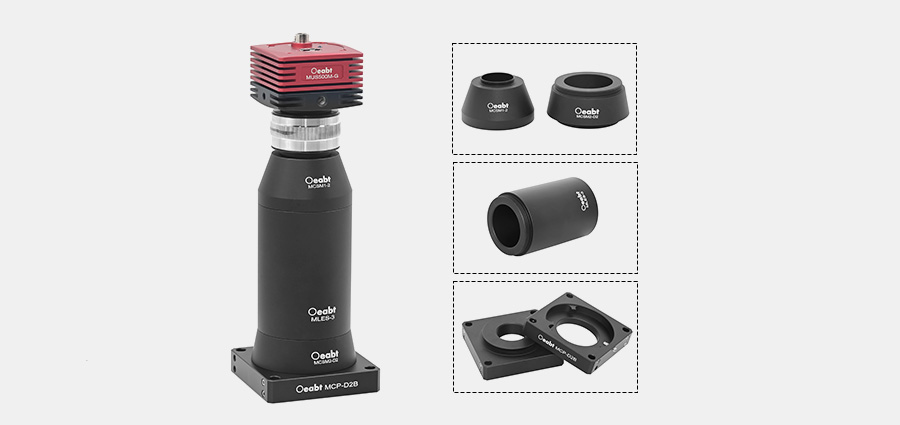

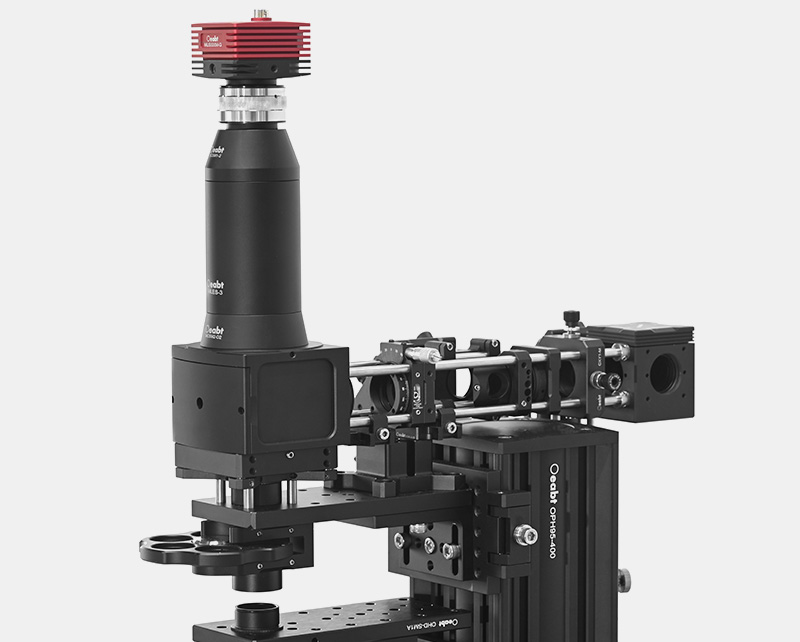

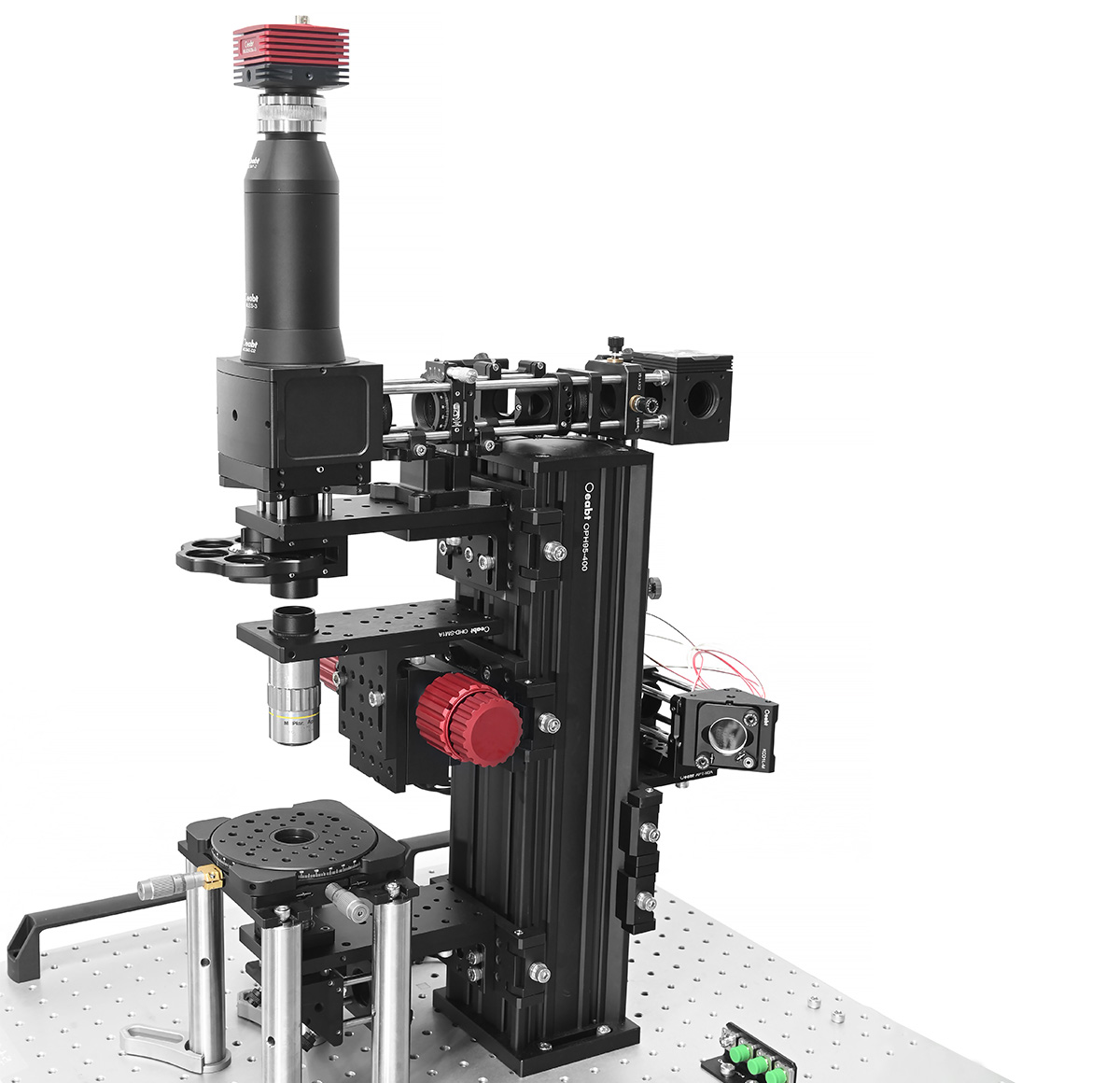

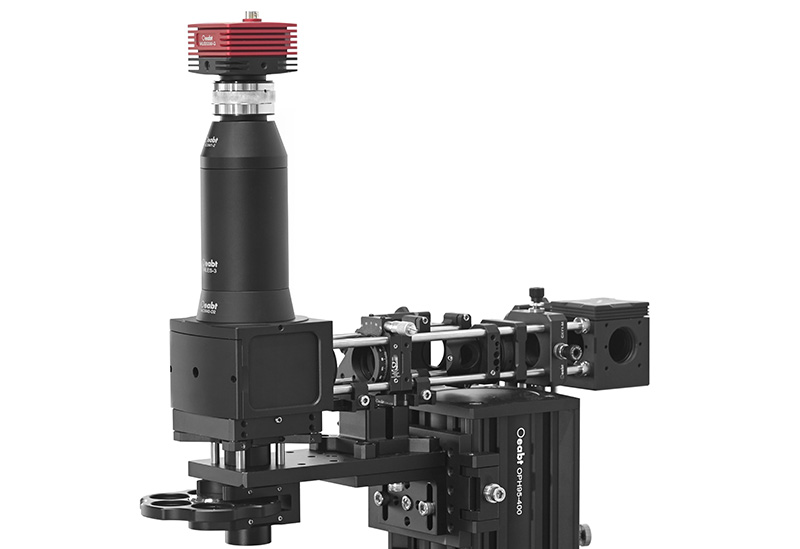

（1）MCSM系列的燕尾轉接件使得顯微鏡平臺與SM1、SM2、30mm和60mm籠式系統集成，實現光學端口與螺紋端口的接合，非常適合自定義的顯微成像搭建。諸如寬場觀測、落射式照明、透射式照明和聚光鏡安裝機械件。

（2）MCSM1-2一端帶SM1外螺紋，另一端帶SM2內螺紋，兼容我們透鏡套筒系列。而MCSM2-D2一端帶SM2外螺紋和M38*0.5內螺紋，另外一端是帶?2英寸公頭燕尾塊的設計。便于實現顯微光學端口的接合跟螺紋透鏡套筒系列的配合使用。

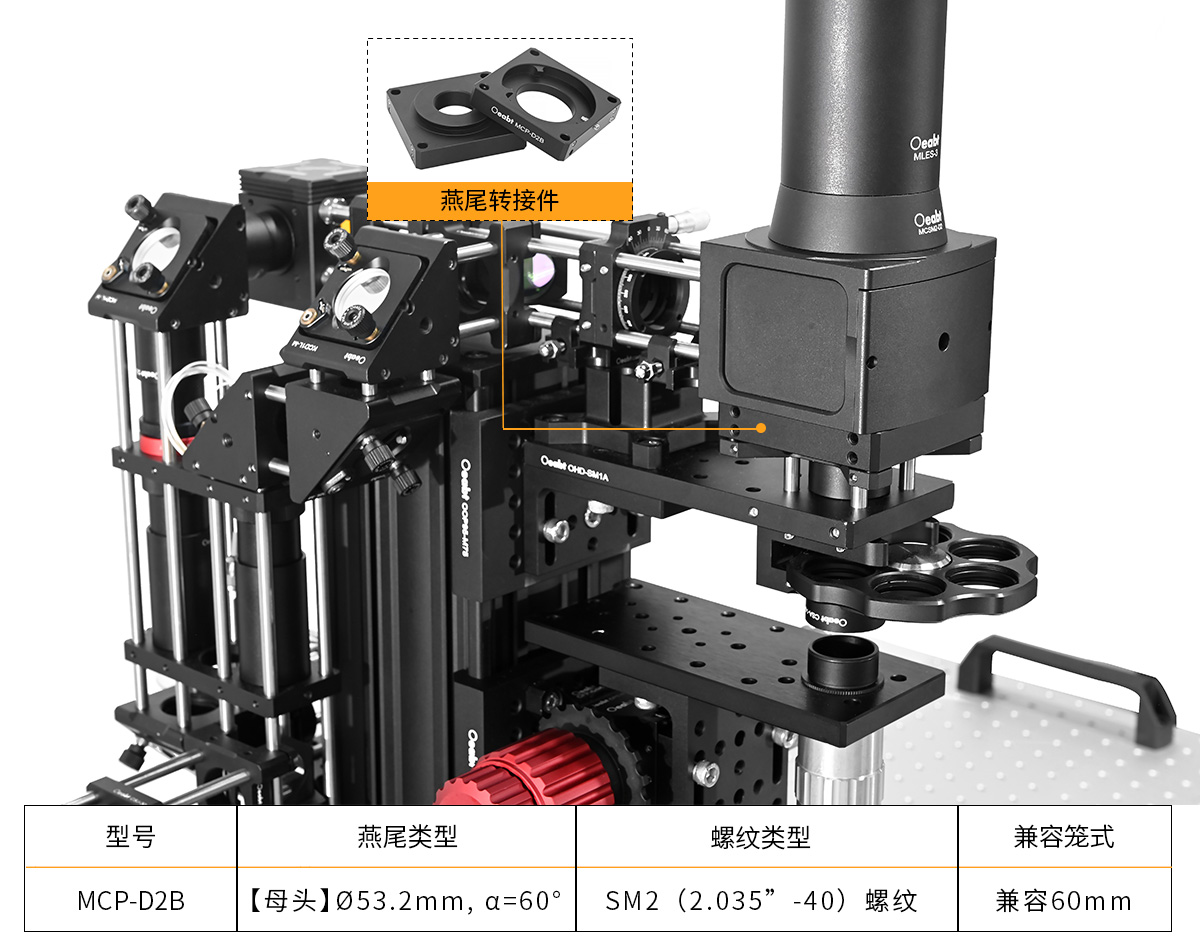

（3）此外，可搭配MCP-D2B顯微端口燕尾轉換板，用于接合公母頭燕尾端口使用。轉換板除了具有燕尾公母頭的設計，還額外開有間距60mm的籠桿安裝孔，兼容60mm籠式系統。

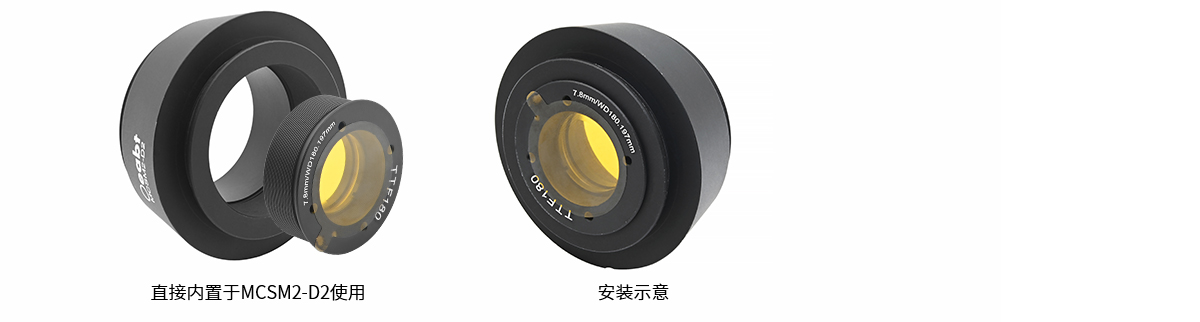

（4）管鏡主要用于校正樣品與物鏡之間的像差，并提高成像質量。它帶有M38*0.5和SM1外螺紋，可直接安裝到MCSM2-D2燕尾件內使用。

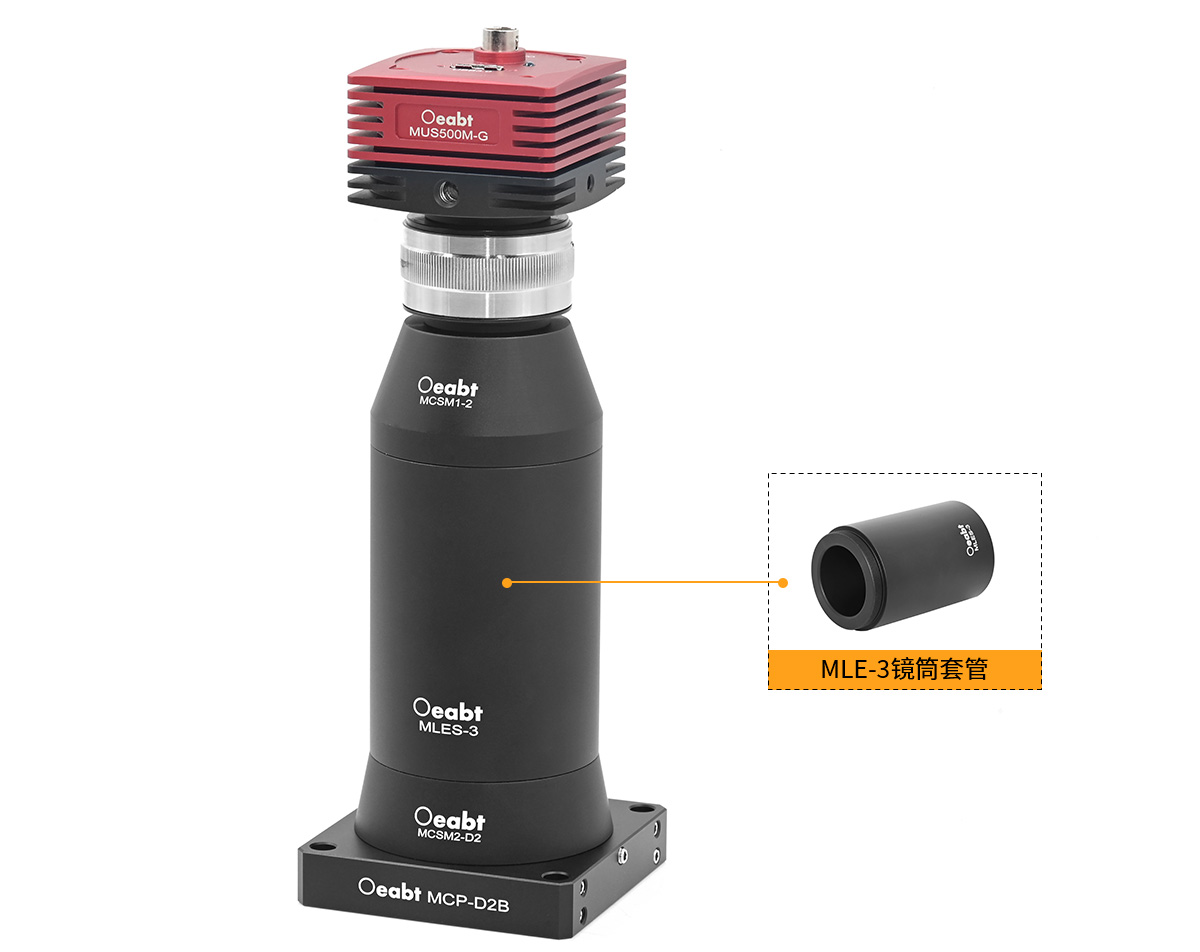

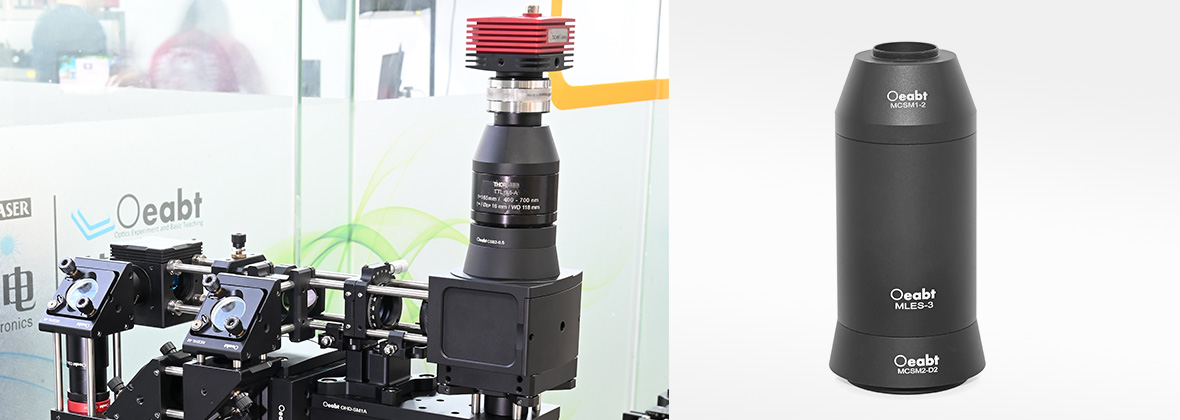

（6）MLE-3鏡筒套管上下兩端均為SM2（2.035”-40）內外螺紋，中空管身內徑為?37mm。（該套管不含內置透鏡套管，不具備放大倍率）。在與三目鏡或雙相機端口一起使用時，可在成像平面定位相機的CCD芯片。為彌補機械公差或其它對準問題，可在套管前端搭配SM-Z4伸縮套筒一起使用。

（7）MLES40-D2延長套管一端SM2（2.035”-40）內螺紋，一端帶?2英寸公頭燕尾塊，可實現SM螺紋套筒和燕尾轉接板的轉接安裝。

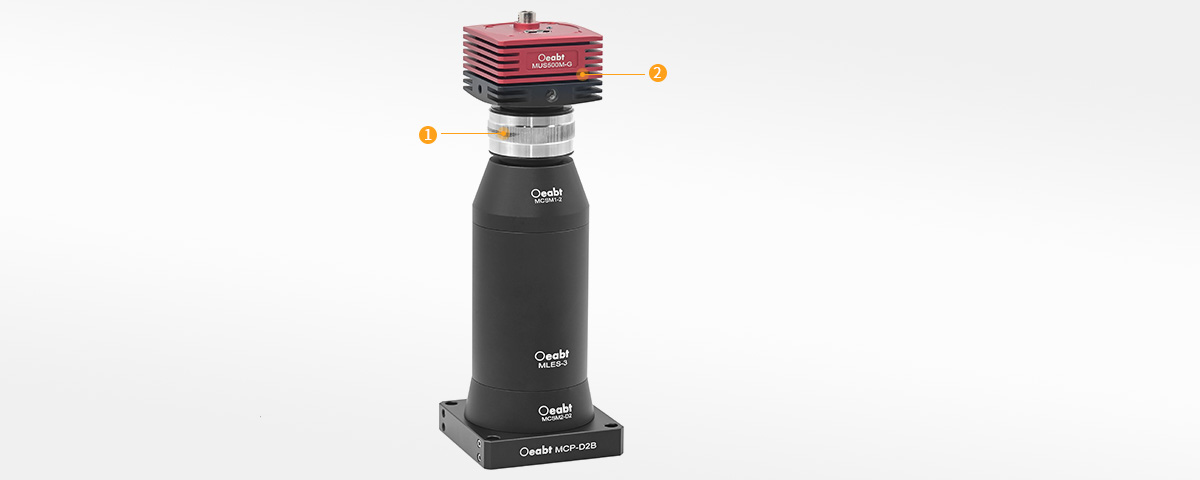

??SM-Z4 高精度伸縮套筒點擊購買>

? OsCam Vision? 科研相機 點擊購買>

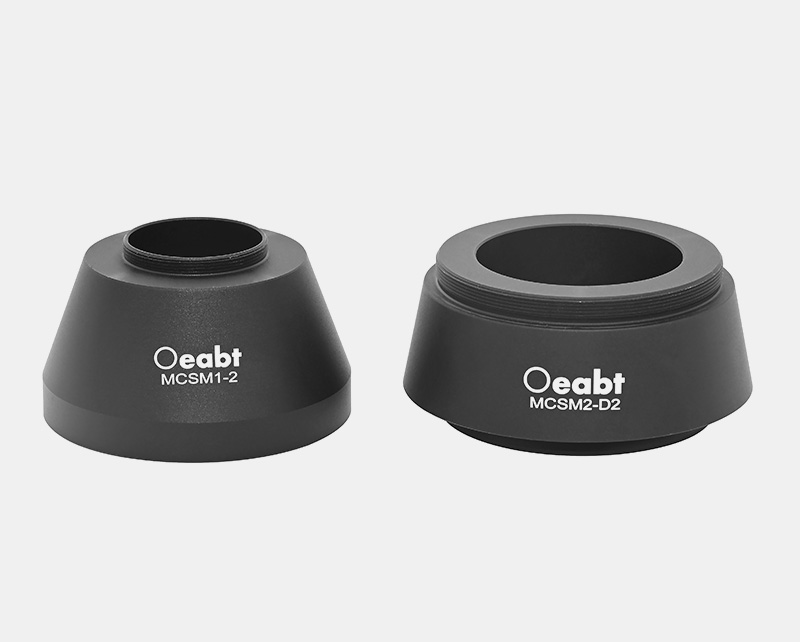

顯微端口燕尾轉接件

? 將Oeabt系列套管和籠式產品擴展至顯微成像系統的多樣性；

? 燕尾榫的設計，易于機械安裝和光學端口對準；

? 兼容透鏡套筒套管和30mm、60mm籠式系統30mm、60mm籠式系統 ；

? MCSM1-2：帶SM1外螺紋和SM2內螺紋；

? MCSM2-D2：帶?2英寸公頭燕尾塊、SM2外螺紋和M38*0.5內螺紋；

MCSM1-2一端帶SM1外螺紋，另一端帶SM2內螺紋，兼容我們透鏡套筒系列。而MCSM2-D2一端帶SM2外螺紋和M38*0.5內螺紋，另外一端是帶?2英寸公頭燕尾塊的設計。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： MCSM1-2

規格： SM1外螺紋、SM2內螺紋

工程圖：點擊下載

對比：

單價：￥168

發貨日期：當天

購物車：

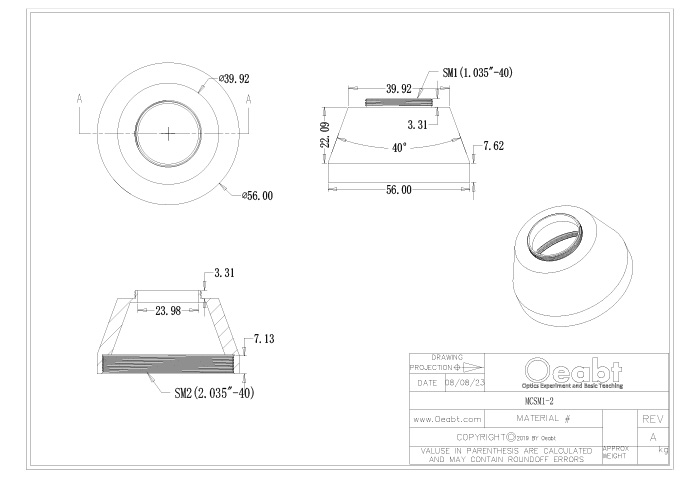

MCSM1-2 顯微端口轉接件

規格

錐形規格：D56.0-d39.9-h22.1
安裝孔直徑

/
材質

重量

51.7g
產品描述

一端SM1（1.035”-40）外螺紋，另一端SM2（2.035”-40）內螺紋
型號： MCSM2-D2

規格： SM2外螺紋

工程圖：點擊下載

對比：

單價：￥200

發貨日期：當天

購物車：

MCSM2-D2 顯微端口燕尾轉接件

規格

錐形規格：D63.5-d55.9-60°
安裝孔直徑

/
材質

重量

112.4g
產品描述

SM2（2.035”-40）外螺紋

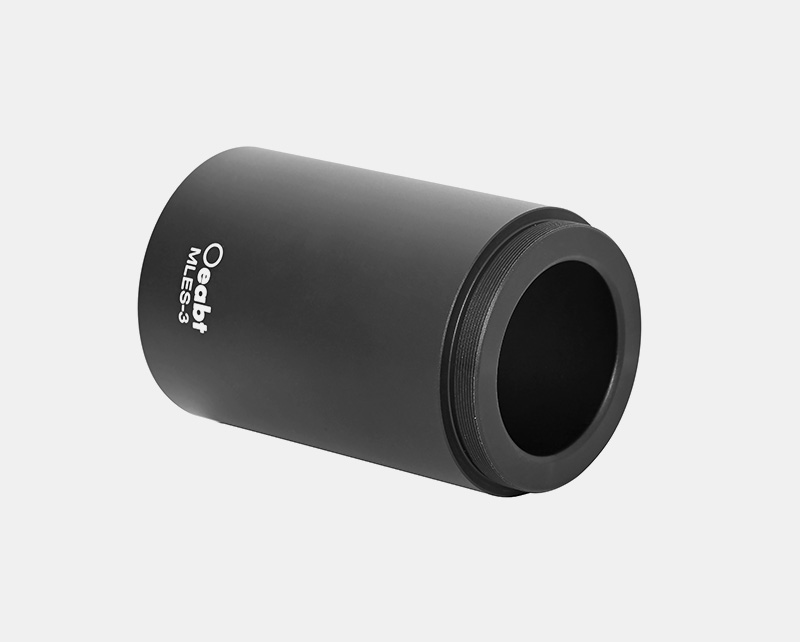

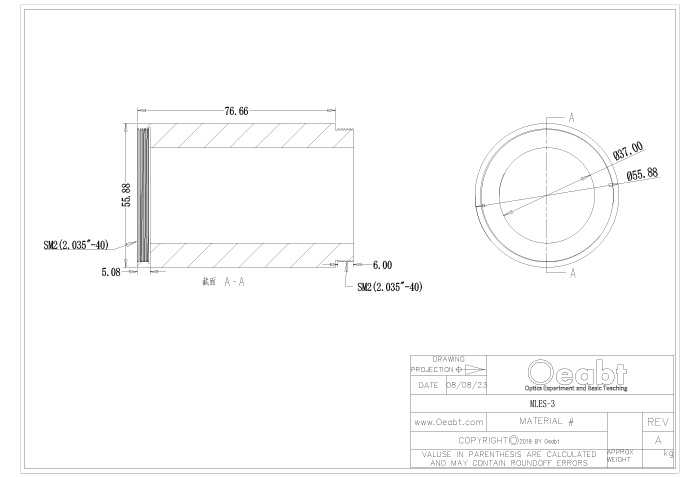

MLES-3 顯微鏡筒套管

? 目鏡端口套筒，管身長度3英寸；

? 鏡筒內孔：?37mm；

? 可連接相機和目鏡，起光程屏擋的作用；

? 端口具有SM2（2.035”-40）螺紋；

MLE-3鏡筒套管上下兩端均為SM2（2.035”-40）內外螺紋，中空管身內徑為?37mm。（該套管不含內置透鏡套管，不具備放大倍率）。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： MLES-3

規格： SM2內外螺紋

工程圖：點擊下載

對比：

單價：￥210

發貨日期：當天

購物車：

MLES-3 顯微鏡筒套管

規格

?55.9*77mm
安裝孔直徑

/
材質

重量

291.4g
產品描述

SM2（2.035”-40）內外螺紋

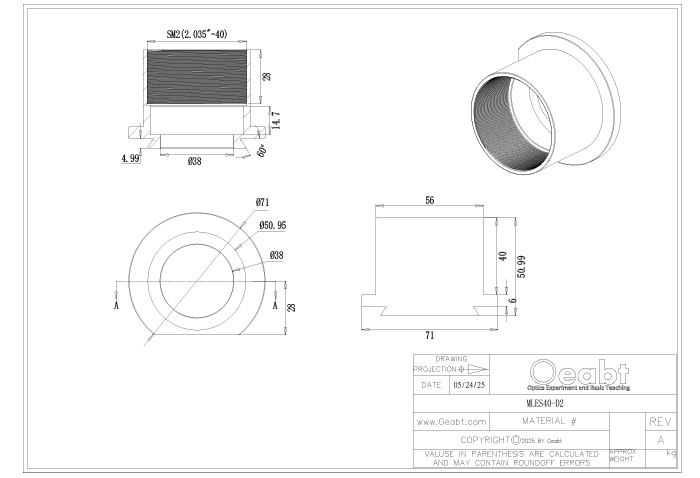

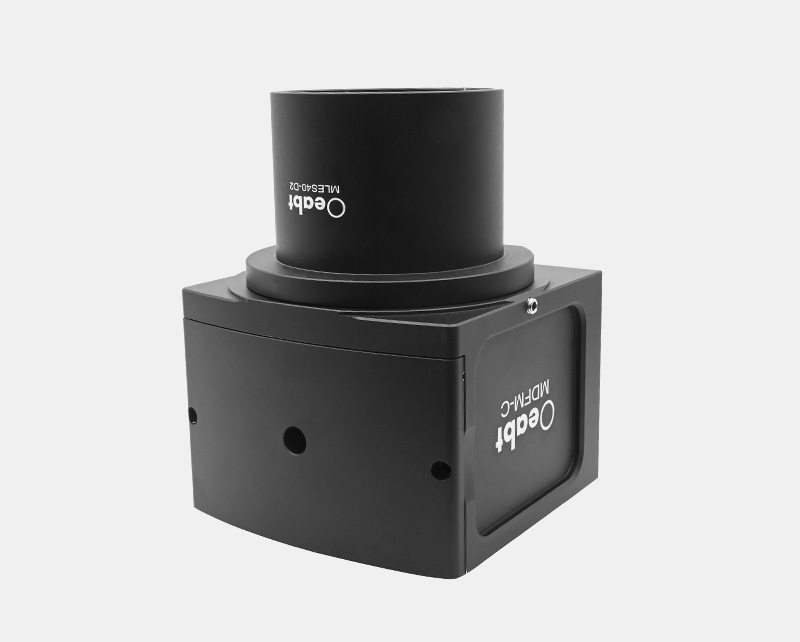

MLES40-D2 顯微延長套管

? 實現燕尾燕尾和SM螺紋套筒的轉接延長；

? 端口具有SM2（2.035”-40）螺紋段；

? 帶?2英寸公頭燕尾塊；

可實現SM螺紋套筒和燕尾轉接板的轉接安裝。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： MLES40-D2

規格： ?71.0*50.7mm

工程圖：點擊下載

對比：

單價：￥208

發貨日期：當天

購物車：

MLES40-D2 顯微延長套管

規格

?71.0*50.7mm
安裝孔直徑

SM2（2.035”-40）
材質

7075鋁合金
重量

90.0g
產品描述

實現燕尾燕尾和SM螺紋套筒的轉接延長

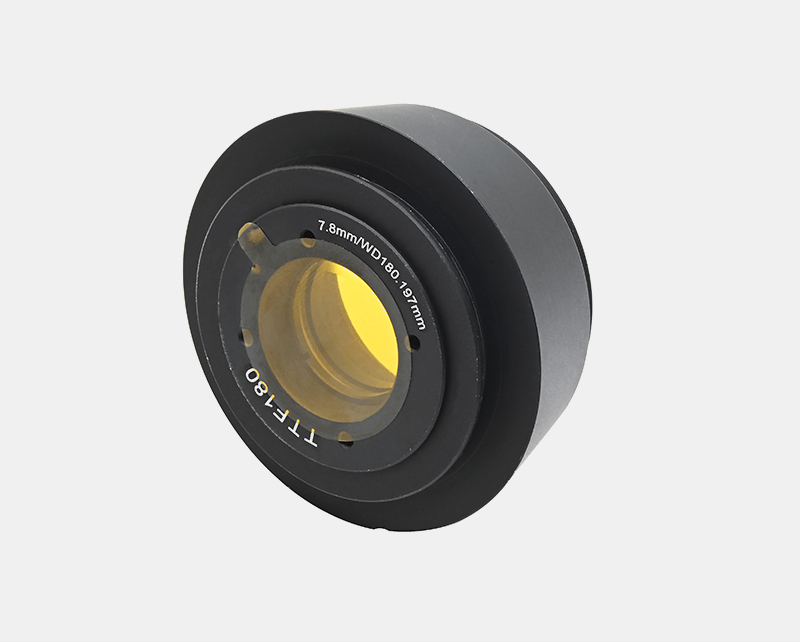

轉接管鏡

? 兼容MCSM2-D2燕尾件使用，焦距可選；

? 復消色差矯正，用于形成矯正良好的無限遠光學系統；

? 帶SM1（1.35”-40）和M38*0.5外螺紋；

管鏡主要用于校正樣品與物鏡之間的像差，并提高成像質量。

型號

規格

工程圖

對比

單價

發貨日期

購物車

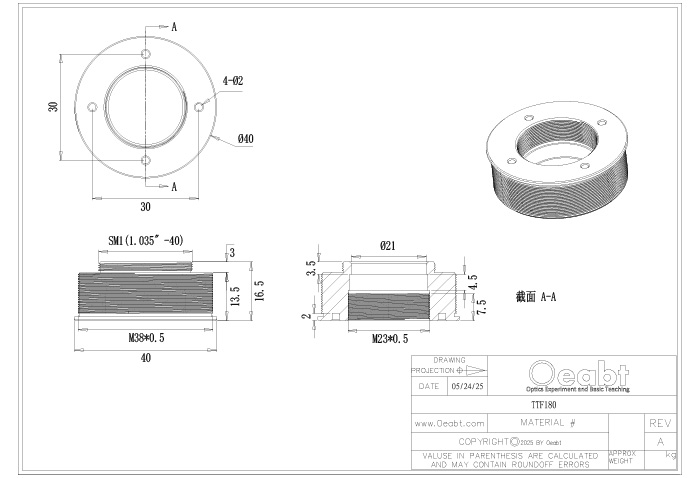

型號： TTF180

規格：焦點距離180mm±1%

工程圖：點擊下載

對比：

單價：￥558

發貨日期：當天

購物車：

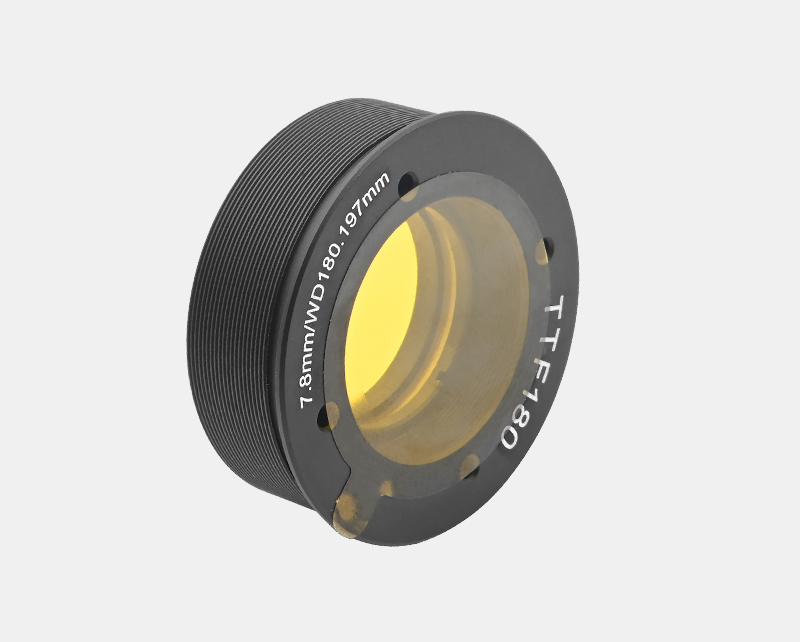

TTF180 轉接管鏡

規格

?39.3*16.6mm
安裝孔直徑

M38*0.5外螺紋、SM1外螺紋
材質

/
重量

32.7g
產品描述

復消色差矯正，用于形成矯正良好的無限遠光學系統

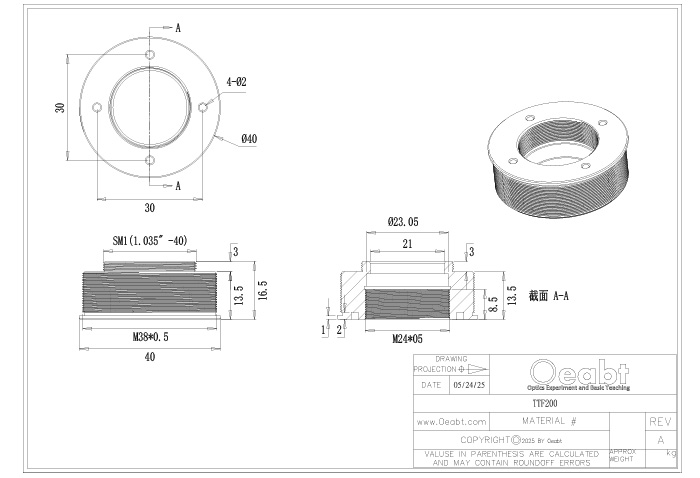

型號： TTF200

規格：焦點距離200mm±1%

工程圖：點擊下載

對比：

單價：￥558

發貨日期：當天

購物車：

TTF200 轉接管鏡

規格

?39.3*16.6mm
安裝孔直徑

M38*0.5外螺紋、SM1外螺紋
材質

/
重量

33.0g
產品描述

復消色差矯正，用于形成矯正良好的無限遠光學系統

產品推薦

產品推薦

Oeabt顯微燕尾參考
類型	型號	燕尾形狀	燕尾尺寸	角度	兼容對應
燕尾轉接件	MCSM2-D2	公燕尾頭	?50mm	60°	MCP-D2B
	MCSM2-D1.5	公燕尾頭	?37.6mm	90°	Nikon?Eclipse
					Thorlabs?Cerna
	D1.2-CSM05	公燕尾頭	?30.5mm	60°	CSJ-D1.2B
	D1.2-SM1SM05	公燕尾頭
	D1.2-C20	公燕尾頭
	D1.2-SM120	公燕尾頭
燕尾轉換板	MCP-D2	公燕尾頭	?51mm	60°	MCP-D2B
	MCP-D2B	母燕尾頭	?53.2mm	60°	MCSM2-D2
					MCP-D2B
	MCP-D2-1.8B	公母燕尾頭	?51mm【外徑】 ?46.17mm【內徑】	60°	MCP-D2B
					Nikon?Eclipse
					Thorlabs?Cerna
					Olympus
