? 濾光片安裝座附帶1個模塊化滑動插條，可用于安裝?1英寸光學元件；
? 安裝座主體兼容30mm籠式系統和SM1系列透鏡套管；
? 安裝座采用卡入式機制可以隨意替換搭配插條；
? 濾光片插條有空白標簽，以便于標記光學元件；
? 底面8-32 (M4)螺孔，用于安裝接桿；

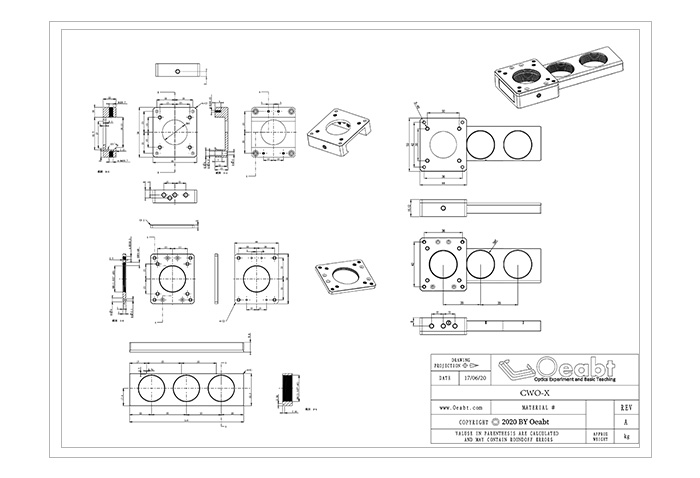

（1）主體:

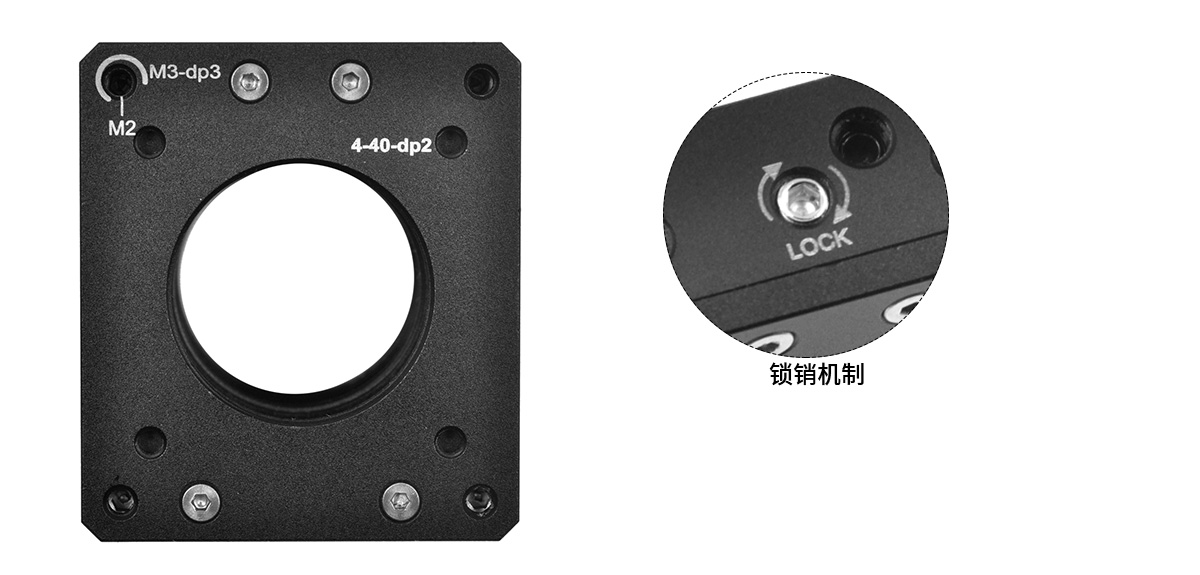

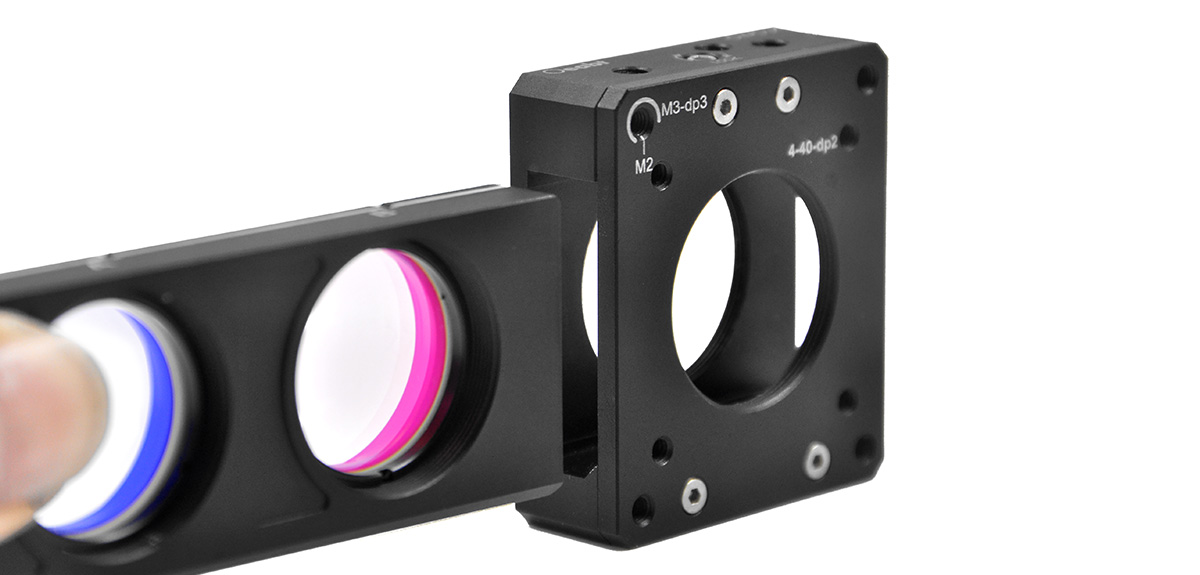

CWO-X濾光片安裝座的主體頂部有一個彈簧性的鎖銷機制，? 將每個濾光片與籠式系統的機械軸對準。 頂部有固定螺絲,用于鎖定插條的位置。周邊的3顆螺絲用來固定鎖銷的位置,不能調節。可以沿著光路堆疊多個濾光片安裝座 (濾光片安裝座附帶1個WO-X2的插條，如需額外的插條需另外拍下)；

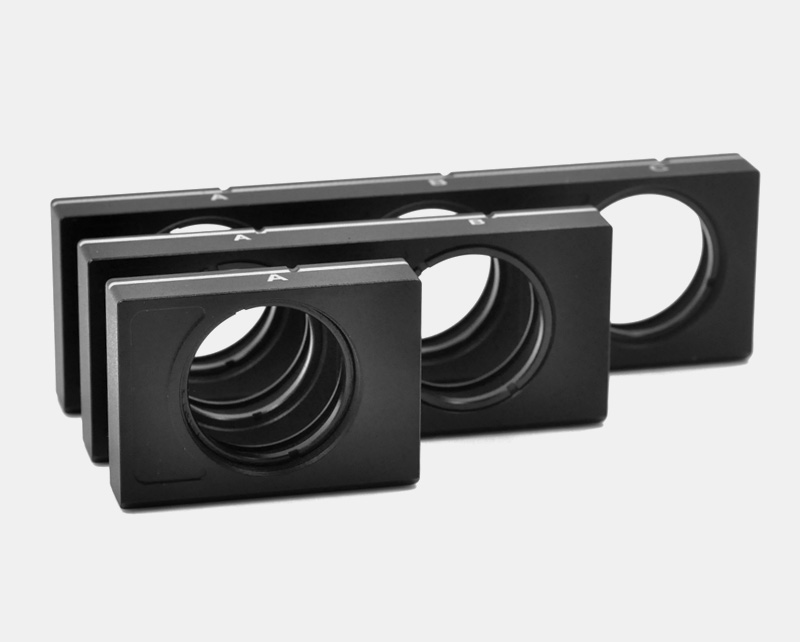

（2）濾光片插條：
WO-X濾光片插條安裝孔可以安裝最厚為5mm的?1英寸光學元件。每個插條安裝孔帶有SM1螺紋，邊緣帶唇邊卡槽，可以使用附帶卡環安裝光學元件。每個濾光片插條有一個空白標簽, 用來標記光學元件。 （每個安裝孔附帶1個CSK3卡環和1個DS1墊圈，如需更多卡環&墊圈，請另外購買)；

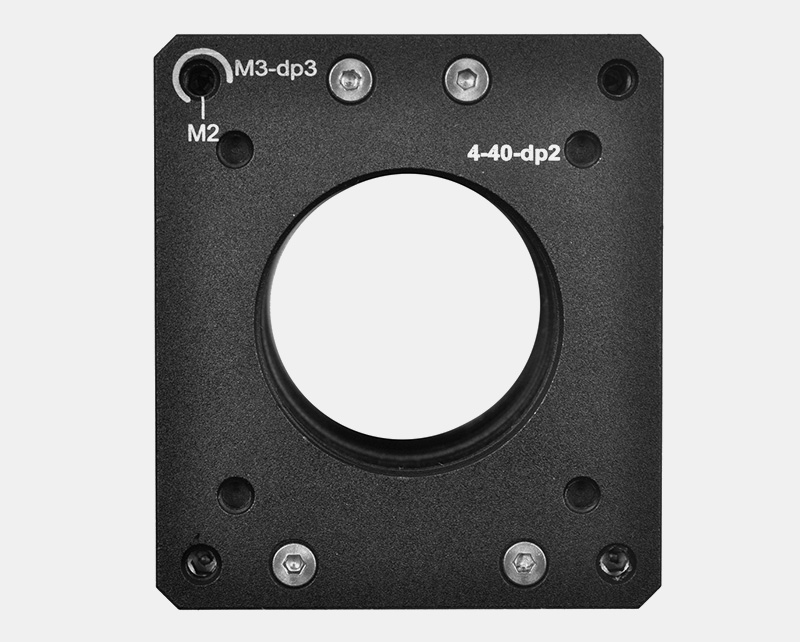

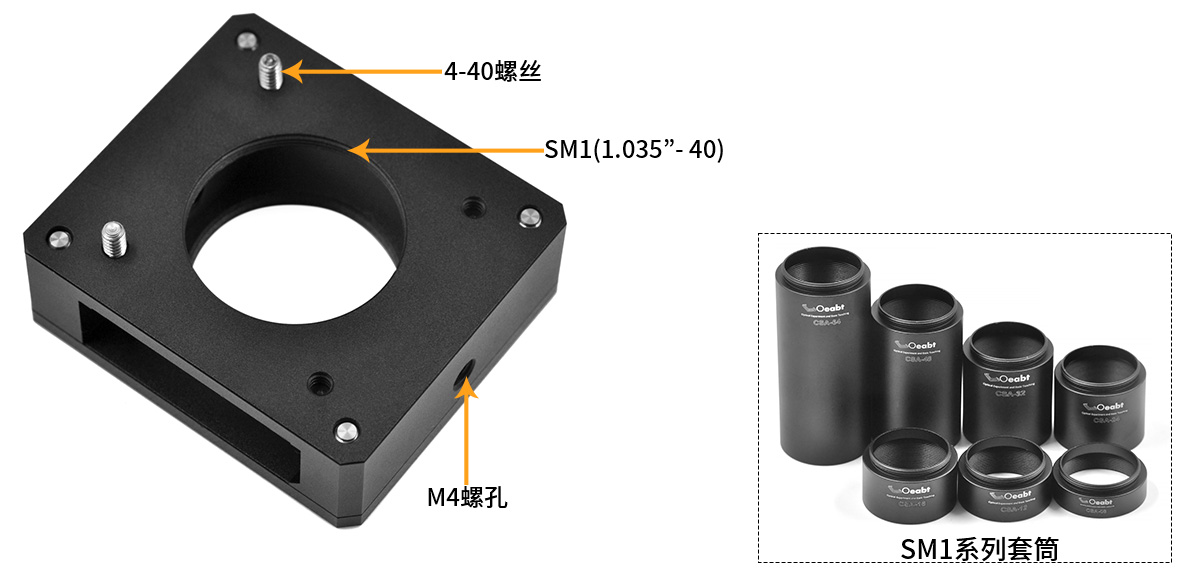

（3）主體面板自帶SM1 （1.035"-40)內螺紋,用于兼容SM1系列透鏡套管。面板上4-40螺紋孔用于安裝M6籠桿(附帶8個4-40螺絲)。
?CSA系列SM1透鏡套筒 點擊查看 >

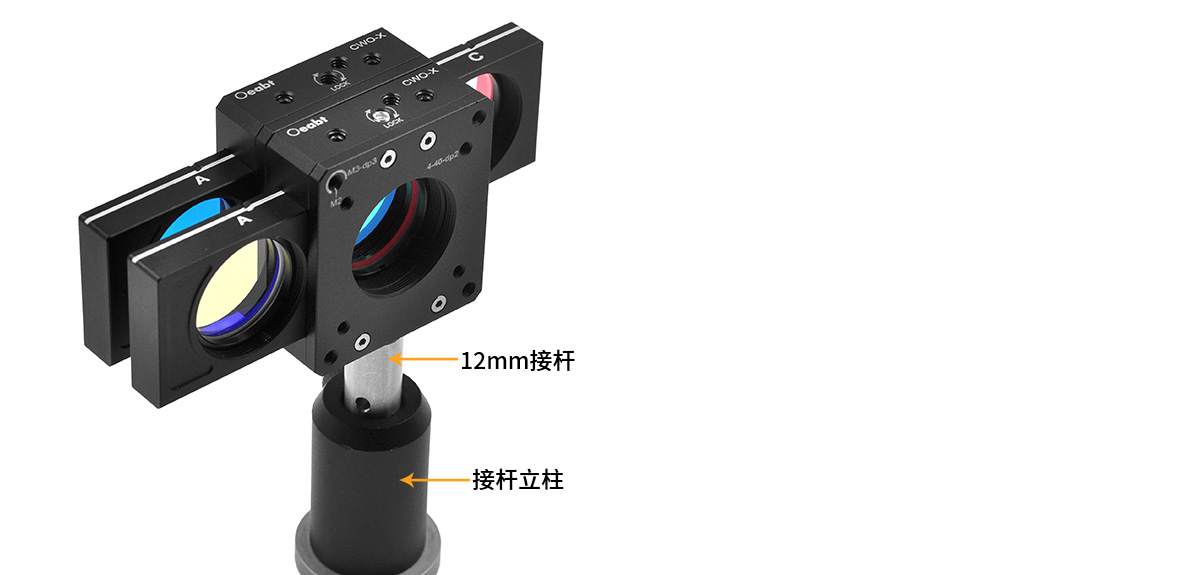

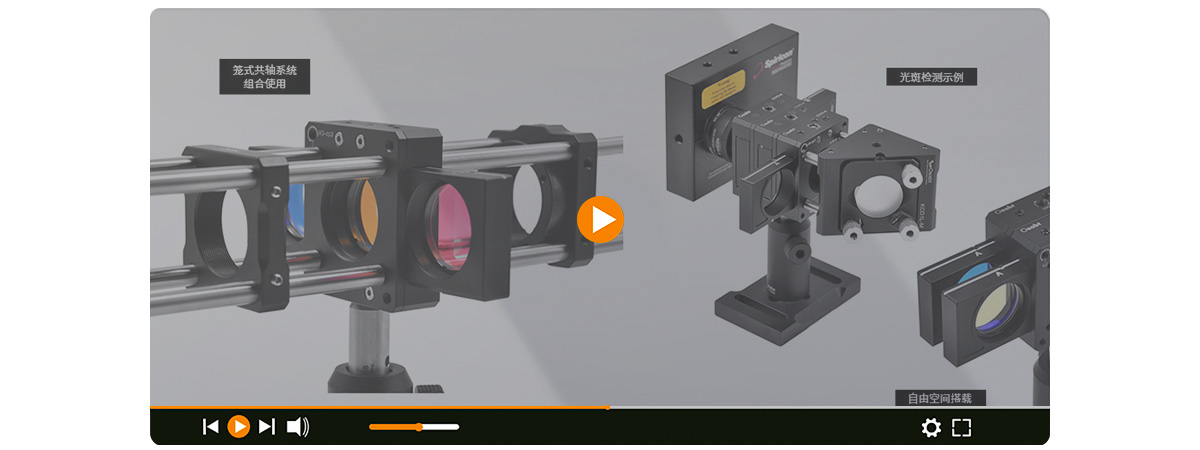

（4）安裝座既可以和本公司的透鏡套管、籠式共軸系統組合使用。也可直接在自由空間里組配應用，安裝在接桿上，或者直接安裝在光學平臺上。
? PCA-S系列 12mm接桿 點擊購買 >
? CA-A系列支桿接桿 點擊購買 >

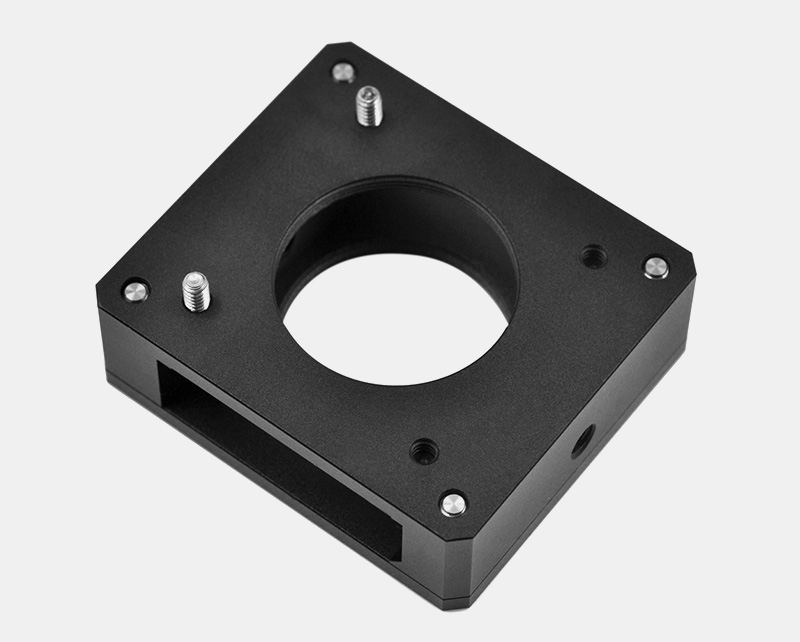

（5）主體面板上有4個隱藏式螺絲,使用內附的?2mm螺絲可以連續堆疊濾光片安裝座。
安裝方法：

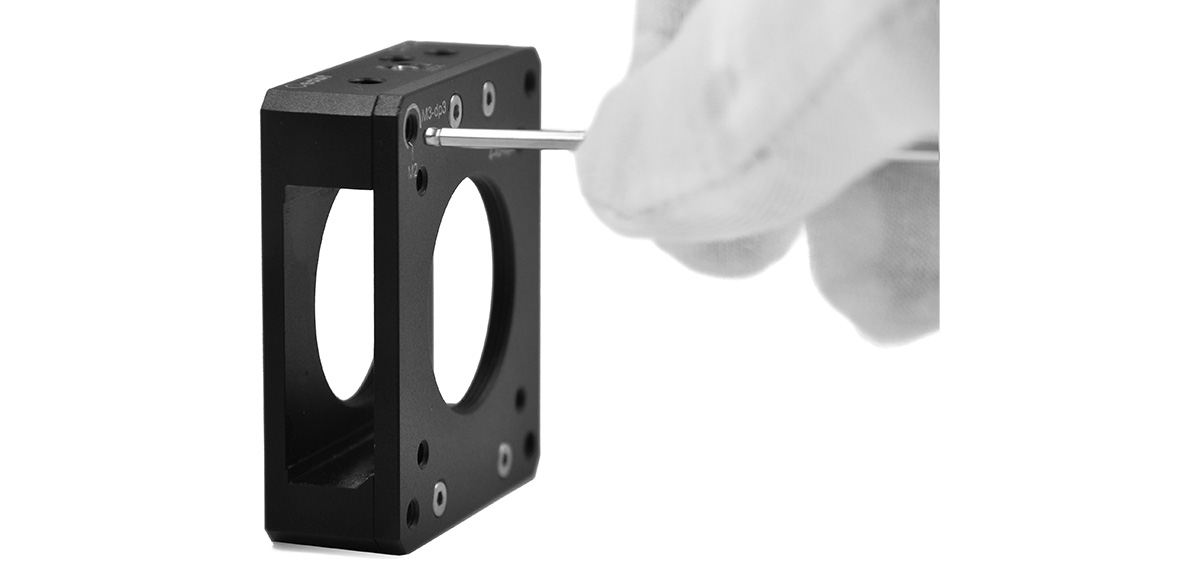

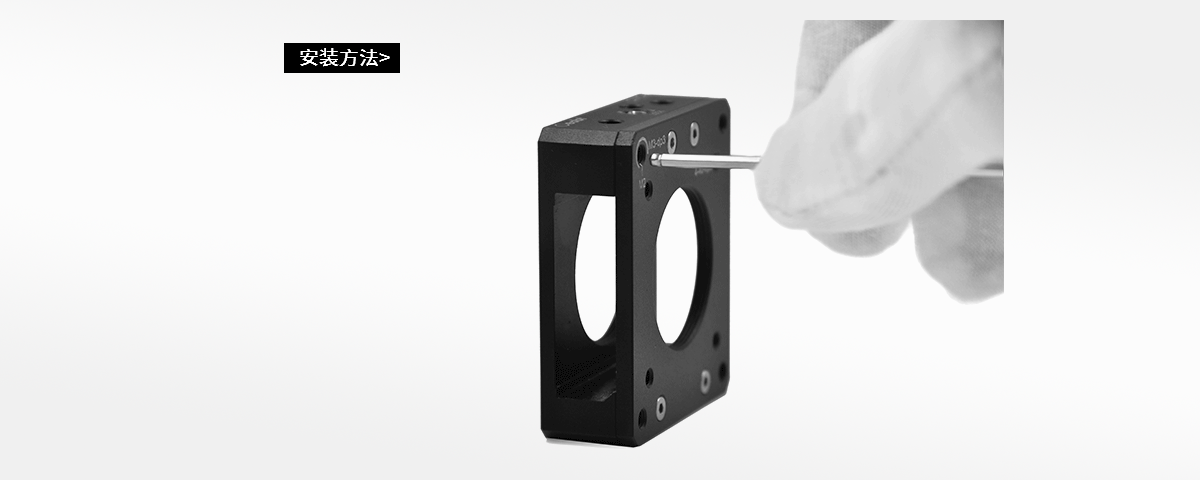

堆疊多個濾光片安裝座時，將主體面板4邊角的隱藏式螺絲孔,使用2mm六角扳手往內前推出隱藏式螺絲,順時針旋扭擰緊固定。拆解主體時,使用六角扳手(無需往前推力)逆時針扭卸即可（有輕微卸扣鎖聲）；

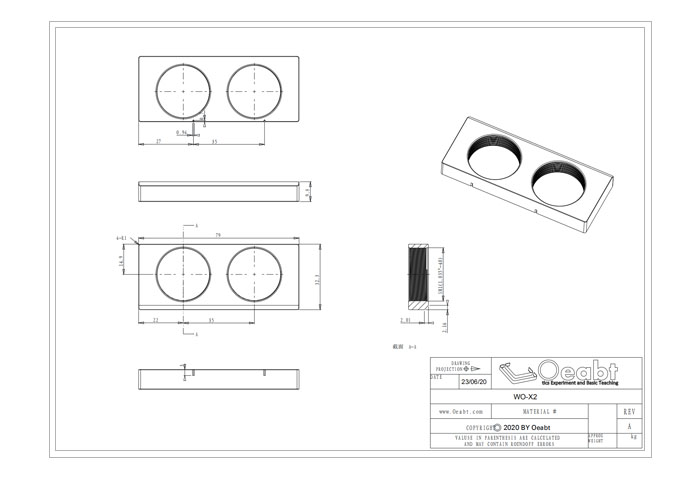

（6）濾光片安裝座主體附帶WO-X2的插條，如需額外插條需另外拍下。

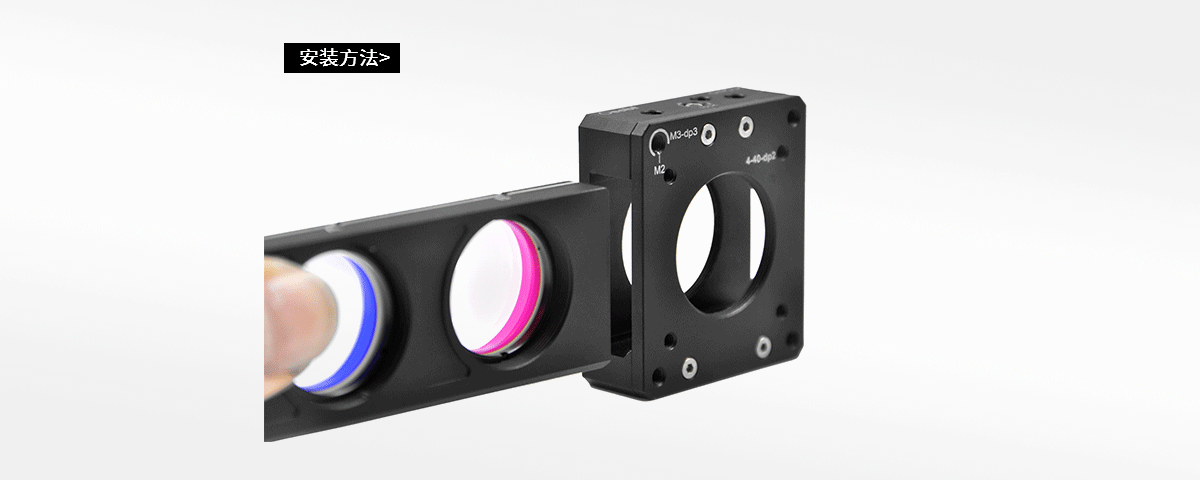

1.主體安裝座安裝方法：

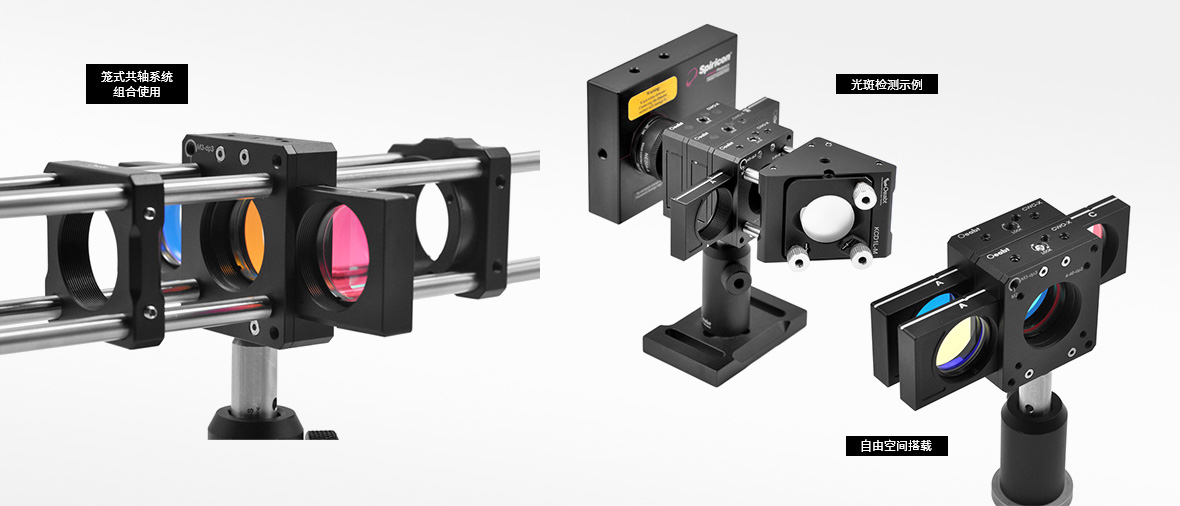

2.應用示意圖：

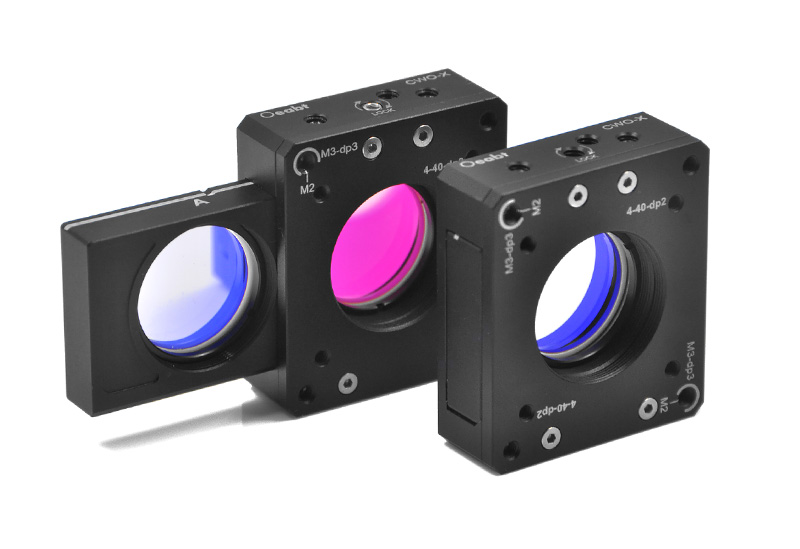

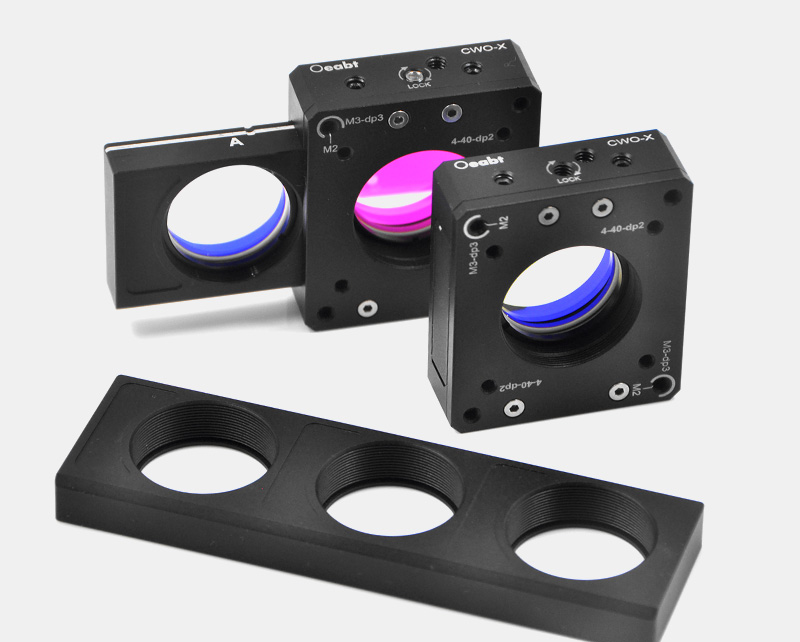

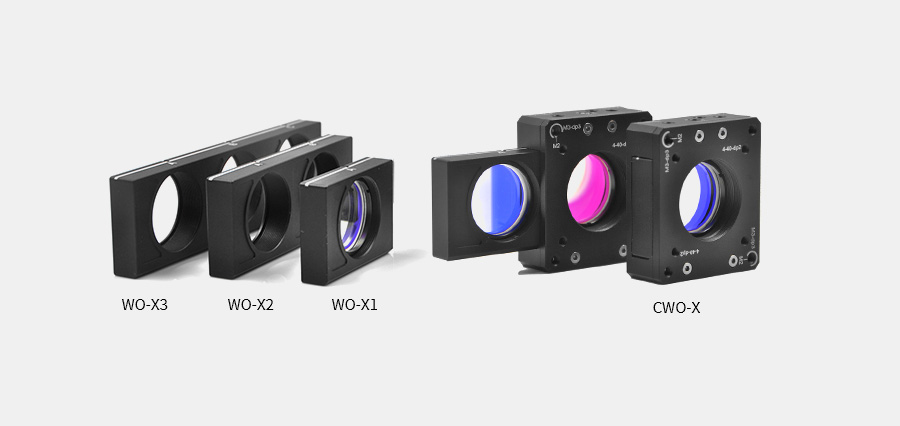

? ? ? ?Oeabt為?1英寸圓形濾光片提供了多種手動濾光片安裝座。這些安裝座可以和本公司的透鏡套管、籠式共軸系統組合使用，安裝在接桿上，或者直接安裝在光學平臺上。
? 濾光片安裝座附帶1個模塊化滑動插條，可用于安裝?1英寸光學元件；
? 安裝座主體兼容30mm籠式系統和SM1系列透鏡套管；
? 安裝座采用卡入式機制可以隨意替換搭配插條；
? 濾光片插條有空白標簽，以便于標記光學元件；
? 底面8-32 (M4)螺孔，用于安裝接桿；

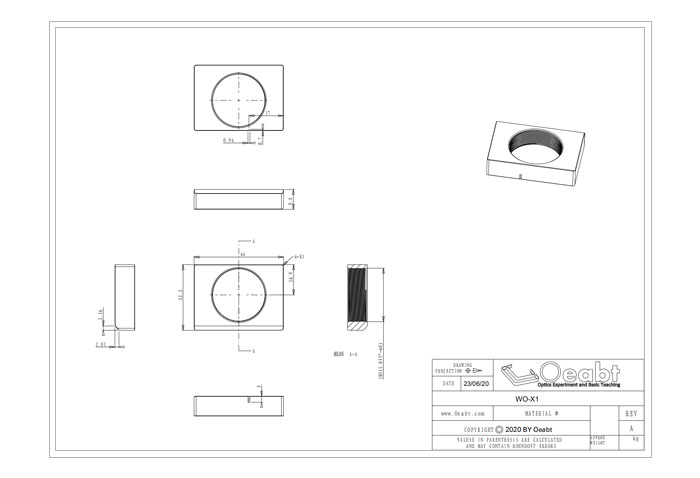

? 插條安裝孔帶有SM1螺紋，邊緣帶唇邊卡槽，可安裝最厚為5mm的?1英寸光學元件；
? 濾光片插條有空白標簽，以便于標記光學元件；

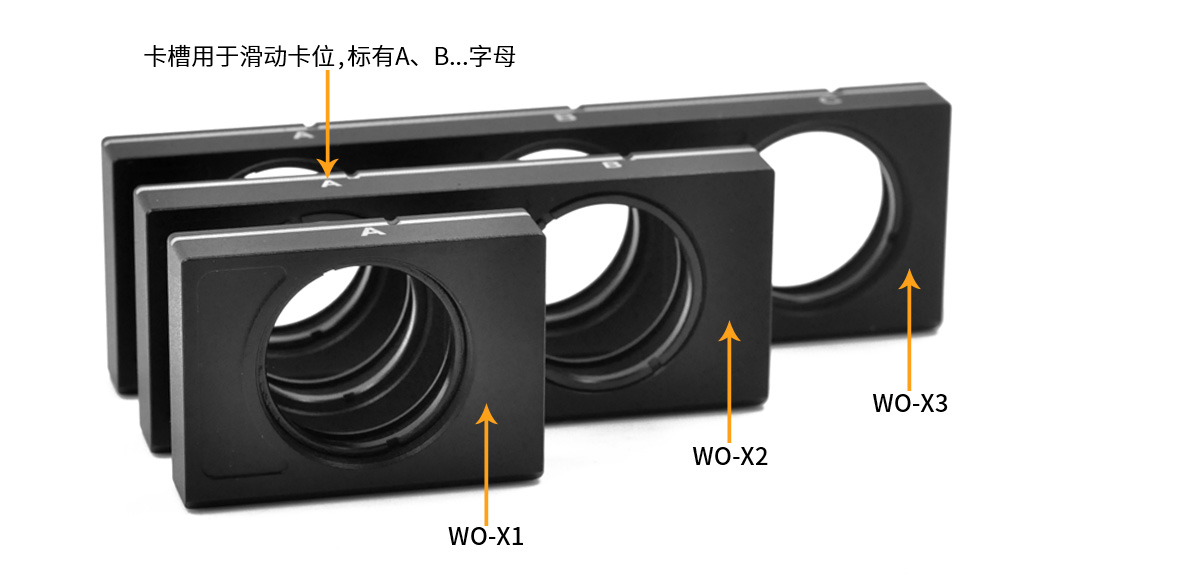

? 標有A,B,字母的卡位用于標識滑條卡位；
? 附帶1個CSK3卡環和1個DS1墊圈；

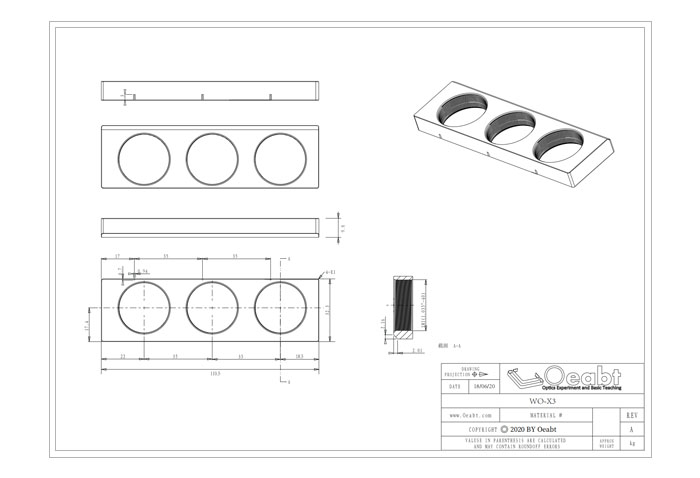

WO-X3 工程圖下載
