參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 兼容?1英寸或?25mm的各種光學元件；

? 可安裝最厚為7mm厚度的光學元件；

? SM1(1.035”-40)內螺紋，附帶1個標準SM1卡環；

? 底部M4螺紋安裝孔，用于安裝Oeabt系列接桿；

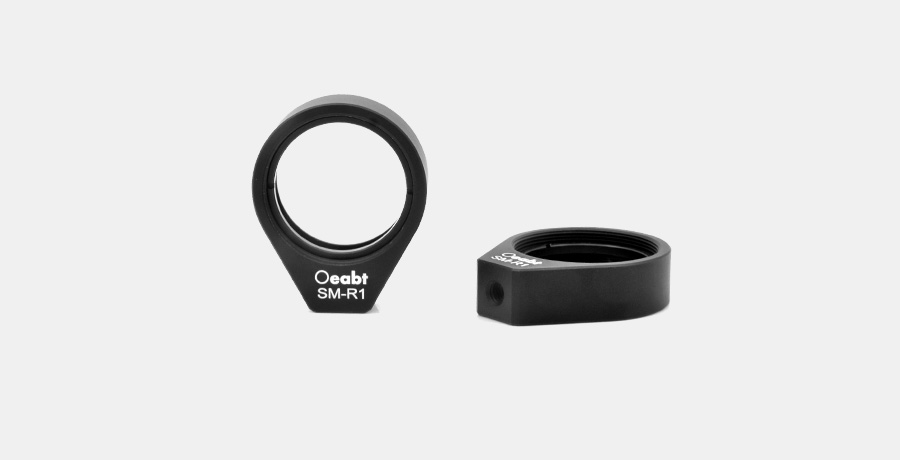

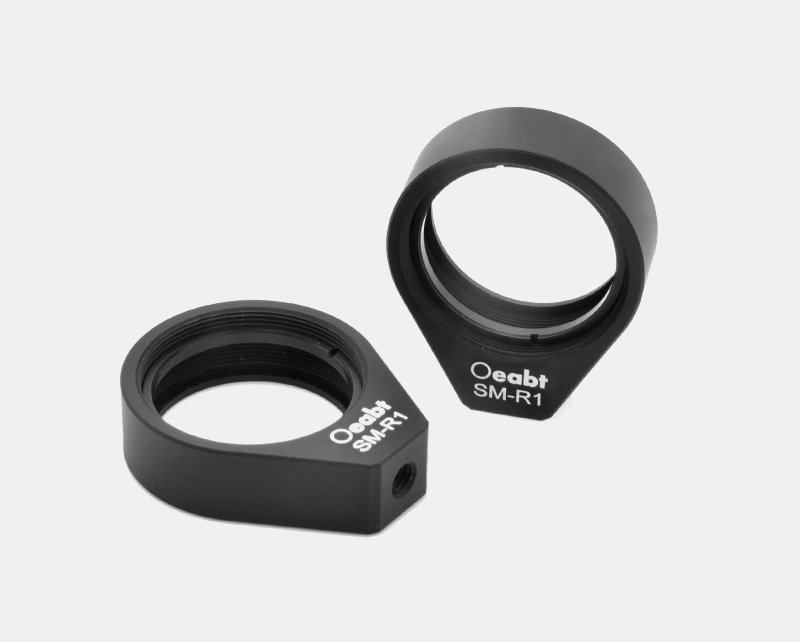

SM-R1固定式安裝座外形小巧，重量輕。可安裝?1英寸，最厚為7mm的光學元件。帶有SM1內螺紋，且附帶1個固定光學元件的卡環。

固定式透鏡安裝座
型號	SM-R1
規格	37.330.410.2mm
中心孔徑	SM1內螺紋,兼容1英寸光學元件
螺紋類型	M4
重量	8.9g
材質	7075鋁合金

示意圖

通用參數

?光學知識點

- 光學常用螺紋尺寸標準

這是美國 Thorlabs 公司特有的螺紋,不是常用的光學螺紋。SM在螺紋表達上是縫紉機螺紋的代號,? 但美國這公司把它用來對光學鏡頭及套筒內外螺紋連接。螺紋性質為UNS，美國統一特殊螺紋,公差精度為2A/2B,這螺紋特殊地方是不管直徑大小，螺距一樣為每英寸40牙。具體尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2則表示1和2英寸】

系列?	類型	螺紋	公稱直徑	小徑	中徑	大徑
SM05	內	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	內	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05????	26.19±0.06
SM2	內	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

?產品描述

（1）SM-R1固定式安裝座外形小巧，重量輕。可安裝?1英寸，最厚為7mm的光學元件。帶有SM1內螺紋，且附帶1個固定光學元件的卡環。

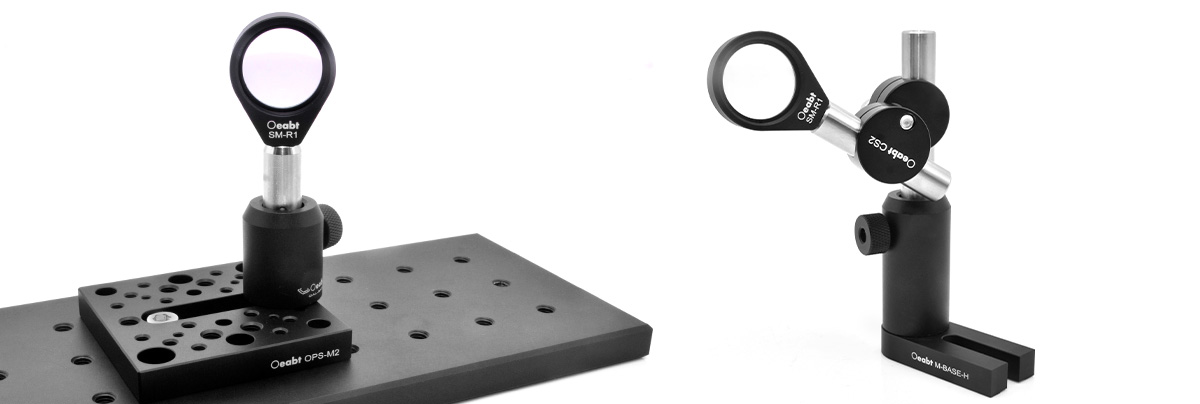

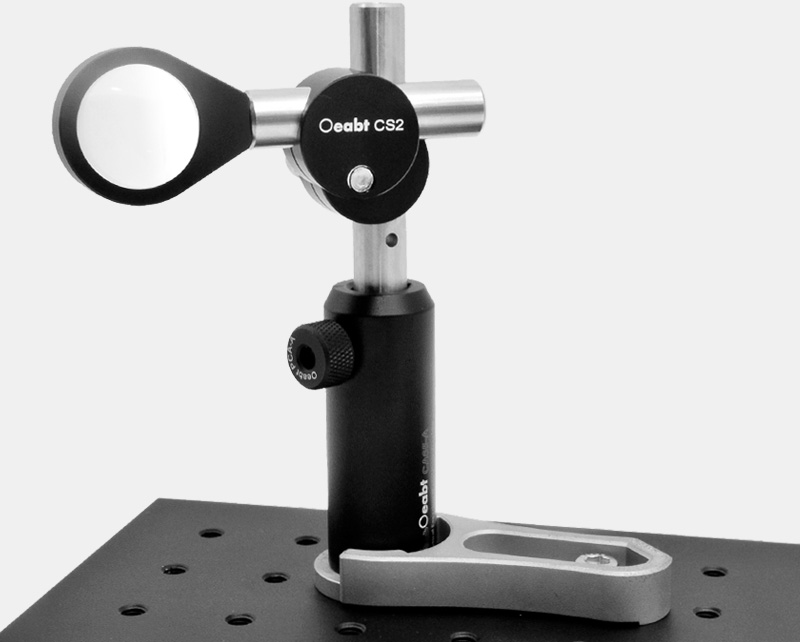

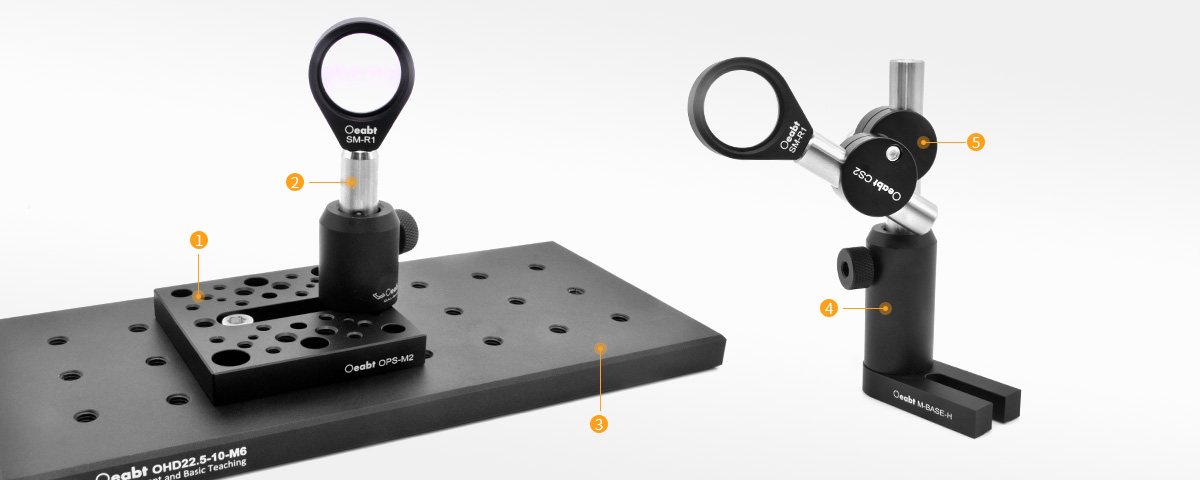

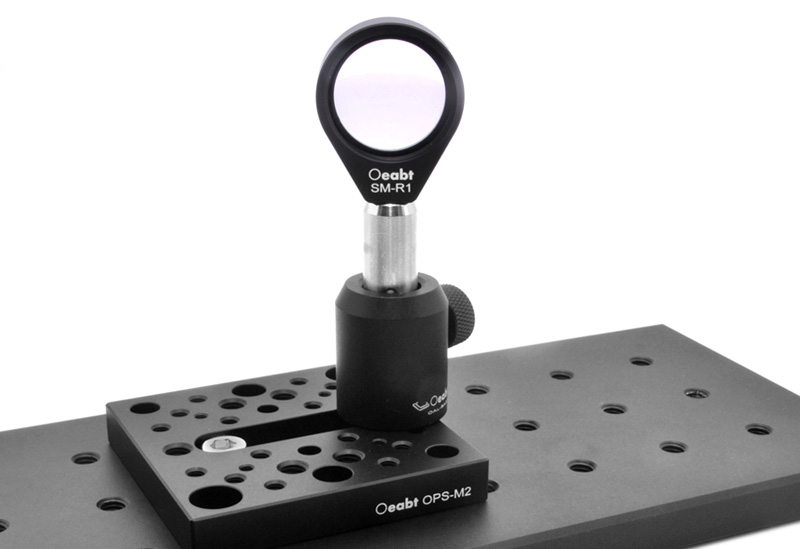

（2）底部M4螺紋孔便于安裝到?12mm不銹鋼接桿，用于自由空間。搭配CS2 可調角度接桿夾使用,可在實驗裝置中自由偏轉, 靈活性大幅提高。

???OPS-M2 通用底板點擊購買 >	???PCA-S系列 ?12mm不銹鋼接桿點擊購買 >
???OHD-M系列小規格面包板點擊購買 >	???CA-A系列接桿支架點擊購買 >
???CS2 可調角度接桿夾點擊購買 >

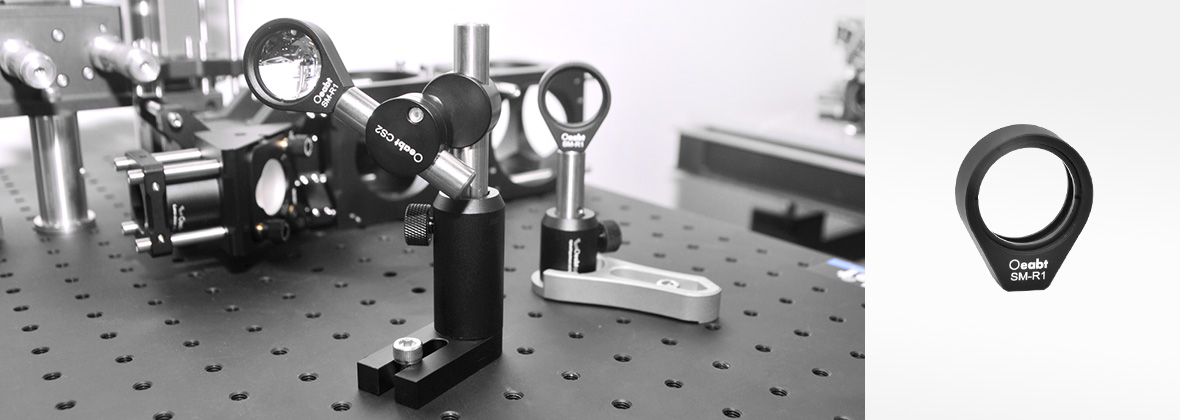

? ? ? Oeabt提供多種光學調整架和安裝座，能夠安裝許多常規尺寸的光學元件。固定式光學鏡架具有一體式設計，可集成到激光系統或其他緊湊設計的系統中，適合對穩定度要求極高的應用。能夠在光路系統中輕松搭建光學實驗平臺。

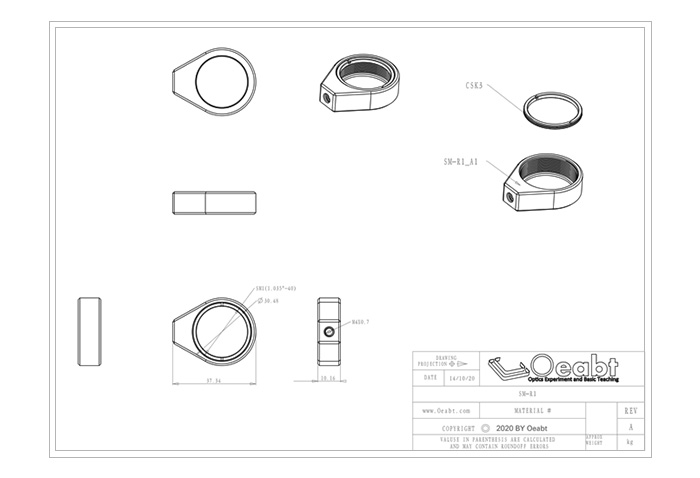

工程圖下載

SM-R1 STP文件

SM-R1 固定式透鏡安裝座

? 兼容?1英寸或?25mm的各種光學元件；

? 可安裝最厚為7mm厚度的光學元件；

? SM1(1.035”-40)內螺紋，附帶1個標準SM1卡環；

? 底部M4螺紋安裝孔，用于安裝Oeabt系列接桿；

SM-R1固定式安裝座外形小巧，重量輕。可安裝?1英寸，最厚為7mm的光學元件。帶有SM1內螺紋，且附帶1個固定光學元件的卡環。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： SM-R1

規格： 37.3*30.4*10.2mm

工程圖：點擊下載

對比：

單價：￥100

發貨日期：當天

購物車：

SM-R1 固定式透鏡安裝座

規格

37.3*30.4*10.2mm
安裝孔直徑

SM1(1.035”-40)
材質

7075鋁合金
重量

8.9g
螺紋類型

M4
產品描述

兼容1英寸光學元件
