參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 可安裝?1英寸或?25mm濾光片，12個濾光片，雙輪；

? 鏡孔SM1內螺紋用于安裝光學元件和透鏡套管；

? 可安裝?1英寸或?25mm濾光片，厚度：4mm；

? 鏡孔邊光刻有1-6數字，便于標注確認，通過數字對濾光片精確定位；

? 可重復轉動轉輪、轉換濾光片；

FWO-A系列濾光片轉輪作為緊湊、便利的濾光片整理器材，有單輪與雙輪兩種構造。這些有機械分度的濾光片轉輪設計提供精確對準和高重復性。每個濾光片轉輪設計安裝6個?1英寸或?25mm濾光片，并可獨立旋轉。濾光片使用附帶的卡環固定就位，以便濾光片轉輪兼容其它SM螺紋組件。

示意圖

通用參數

? ? ? ?濾光片轉輪設計安裝12個?1/2英寸(?12.5 mm)濾光片，并可獨立旋轉。濾光片使用附帶的卡環固定就位。每個濾光片端口采用標準的SM1(1.035"-40)螺紋，以便濾光片轉輪兼容其它SM螺紋組件。FWO-A1雙輪濾光輪可在每個輪上分別安裝6片?1英寸(?25mm)的濾光片。

? ? ? ?如果需要在濾光片轉輪上安裝厚度達4 mm的濾光片時，只需從安裝孔上移除SM螺紋卡環，將濾光片放進螺紋孔，靠緊背部定位面，然后用卡環將濾光片卡住。對于厚度超過4 mm的濾光片，如帶通和激光線濾光片、邊通濾光片或熒光濾光片等，先移除卡環，并將?1英寸透鏡套管擰進濾光片轉輪安裝孔。然后，將濾光片安裝進透鏡套管。

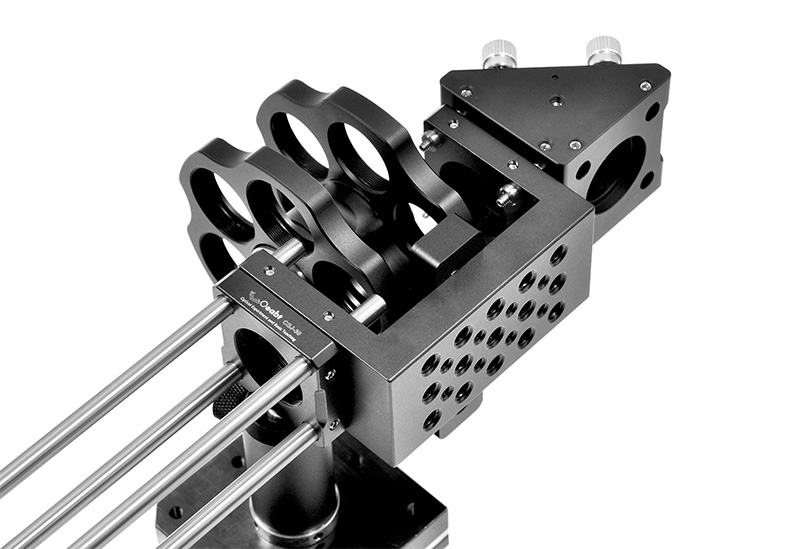

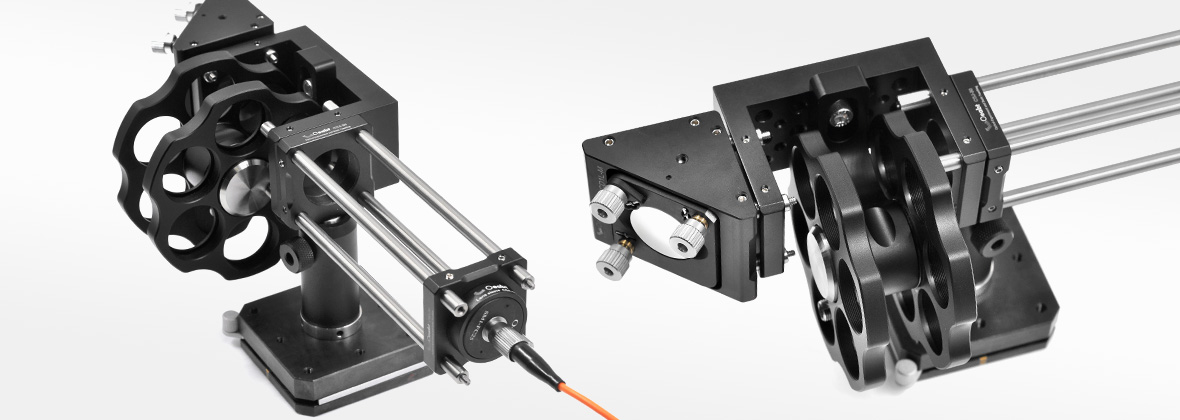

手動式組裝安裝

1.安裝方式：

操作方式：手動順時針逆時針轉動；
底座開有M6螺紋孔可安裝接桿支架，用于自由空間的搭建實驗直徑6mm沉頭槽、長度20位移孔可調整校準。

? ? ? ?Oeabt提供多種光學調整架和安裝座，能夠安裝許多常規尺寸的光學元件。固定式光學鏡架具有一體式設計，可集成到激光系統或其他緊湊設計的系統中，適合對穩定度要求極高的應用。能夠在光路系統中輕松搭建光學實驗平臺。

工程圖下載

FWO-A2 STP文件

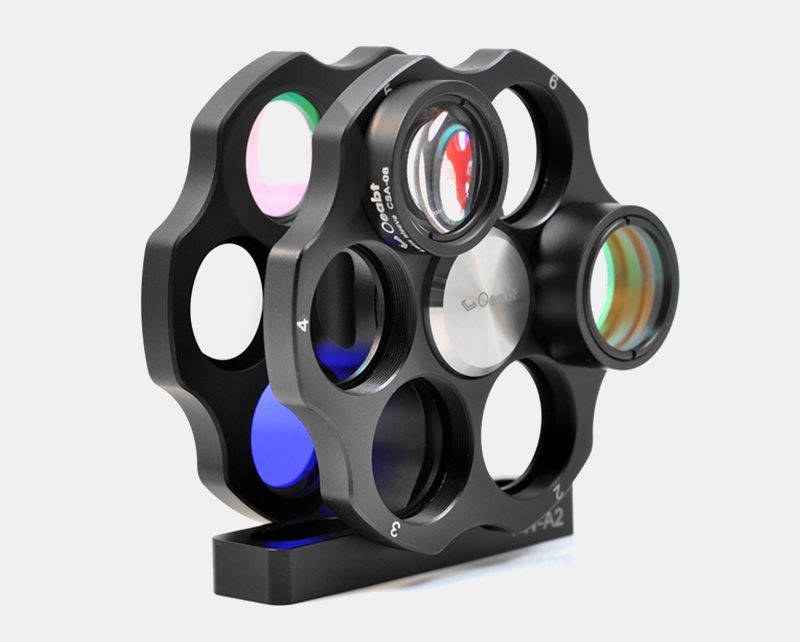

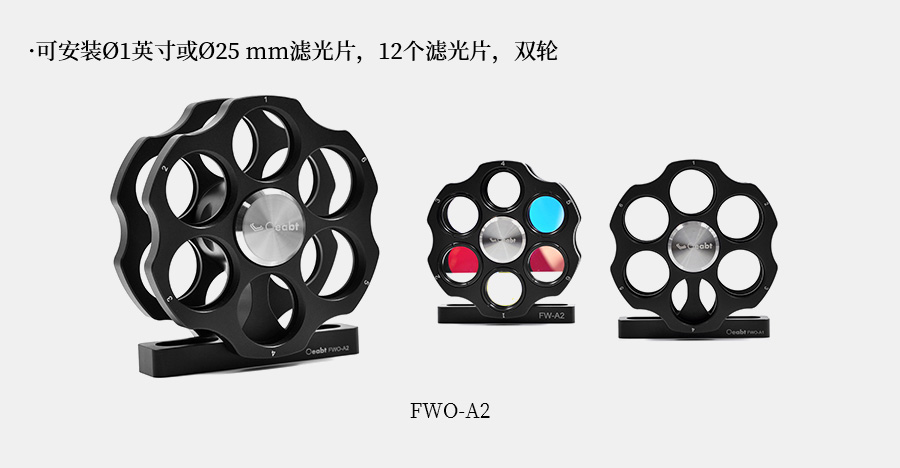

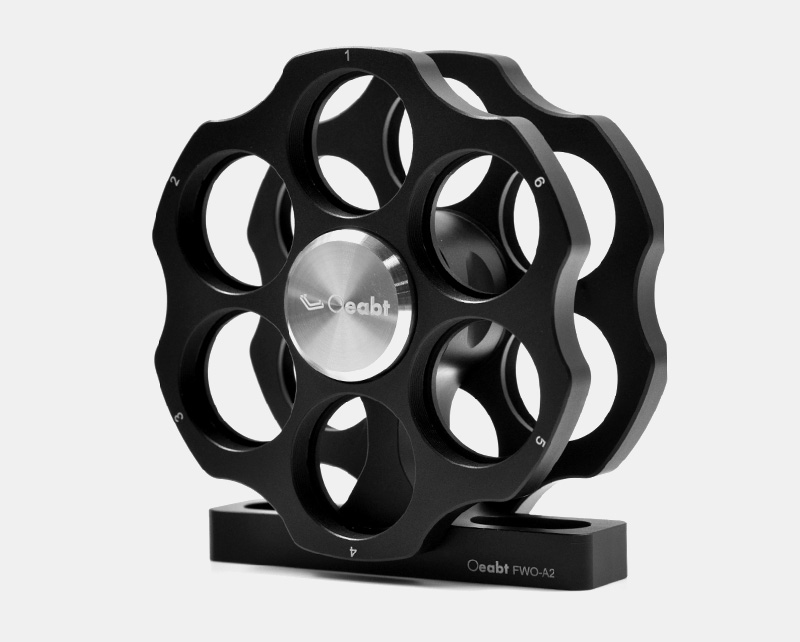

FWO-A2 雙輪濾光片轉輪

? 可安裝?1英寸或?25mm濾光片，12個濾光片，雙輪；

? 鏡孔SM1內螺紋用于安裝光學元件和透鏡套管；

? 可安裝?1英寸或?25mm濾光片，厚度：4mm；

? 鏡孔邊光刻有1-6數字，便于標注確認，通過數字對濾光片精確定位；

? 可重復轉動轉輪、轉換濾光片；

這些有機械分度的濾光片轉輪設計提供精確對準和高重復性。每個濾光片轉輪設計安裝6個?1英寸或?25mm濾光片，并可獨立旋轉。濾光片使用附帶的卡環固定就位，以便濾光片轉輪兼容其它SM螺紋組件。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： FWO-A2

規格： 92mm*96mm

工程圖：點擊下載

對比：

單價：￥569

發貨日期：當天

購物車：

FWO-A2 雙輪濾光片轉輪

規格

92mm*96mm
安裝孔直徑

SM1內螺紋兼容
材質

#7075鋁合金
重量

256g
螺紋類型

產品描述
型號： CSK3

規格： SM1(1.035”-40)外螺紋

工程圖：點擊下載

對比：

單價：￥6

發貨日期：當天

購物車：

CSK3 SM1螺紋卡環

規格

2mm*26mm
安裝孔直徑

SM1
材質

#7075鋁合金
重量

/
螺紋類型

SM1（1.035”-40）外螺紋
產品描述

中空內徑?22.9mm

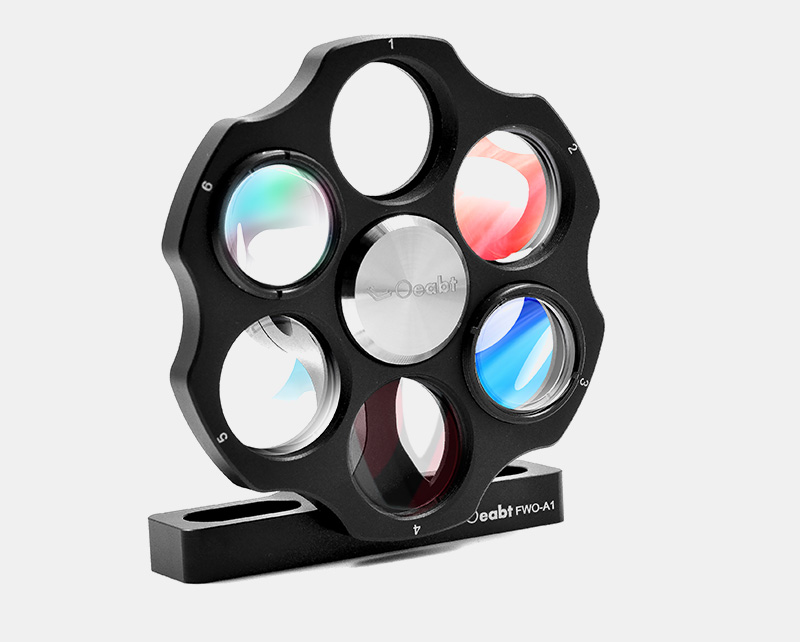

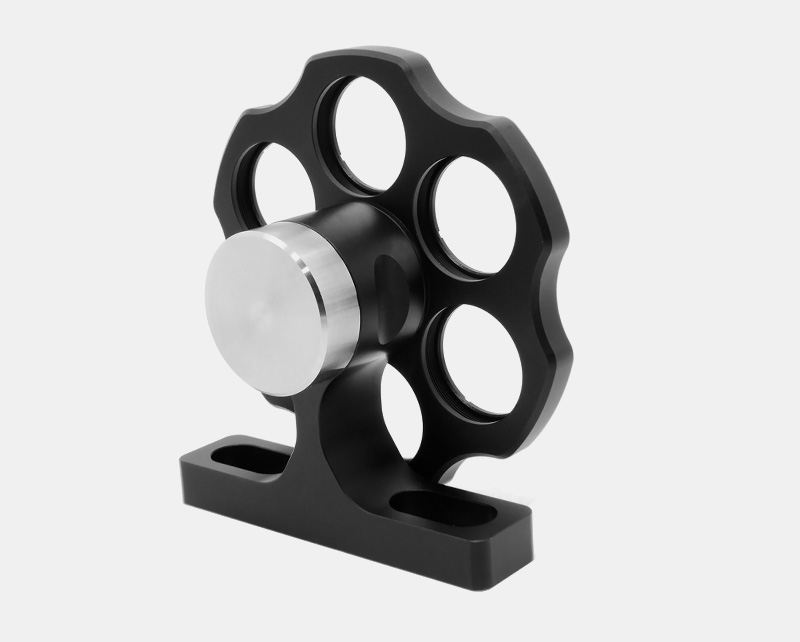

FWO-A1 單輪濾光片轉輪

? 單輪，可裝6個濾光片?1英寸或?25 mm濾光片；

? 鏡孔SM1內螺紋孔(1.035"-40)，用于最厚4 mm(0.15英寸)的?1英寸(?25 mm)濾光片安裝；

? 通光孔徑?0.90英寸(23mm)，邊上刻有數字標明濾光片的位置；

? 安裝方式：鏡片放在鏡孔內部擰上直徑一英寸SM1卡環固定鎖緊；
