參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 360°連續旋轉，可鎖定；

? 刻度盤分度為2°，每隔20°數字標記；

? 多用于波片、偏振片或其它偏振光元件的定位使用；

? 可安裝最厚為9.4mm的?1英寸光元件；

? 兼容30mm籠式系統；

? 底部M4螺孔可安裝接桿；

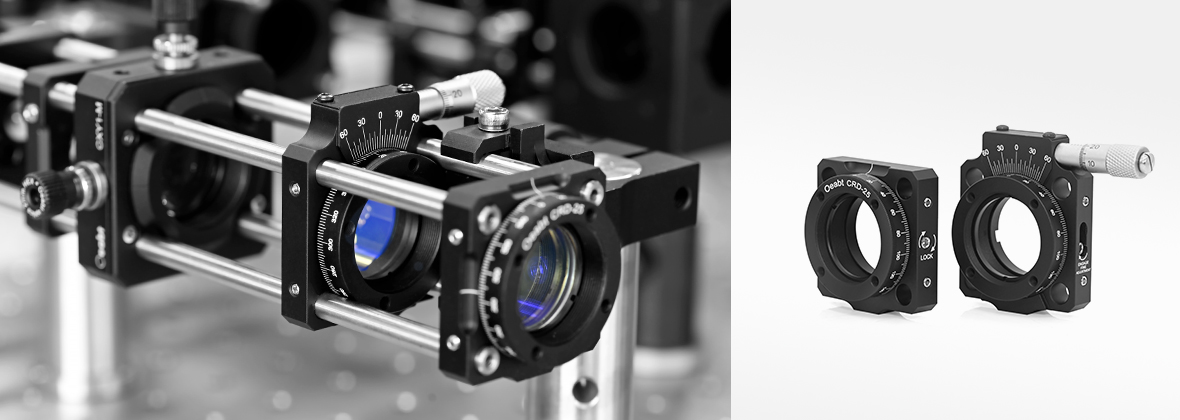

30mm旋轉安裝座可提供360°連續旋轉，平滑的調節機制可以精確定位各種波片、偏振片或其它偏振光學元件。

型號	CRD-25	S/N0007
規格	40.640.616.0mm	40.640.616.0mm（不含調節器）
調節范圍	360°旋轉，分度2°	主刻度：360°旋轉，分度2°；游標調節：±7°，精度5弧分
中心孔徑	SM1（1.035”-40）內螺紋
通孔間距	?6.02nn，間距30*30mm
螺孔類型	M4*1處
重量	32.4g	50.8g
材質	7075鋁合金

示意圖

通用參數

（1）30mm旋轉安裝座可提供360°連續旋轉，平滑的調節機制可以精確定位各種波片、偏振片或其它偏振光學元件。可安裝厚度最大為9.4mm的?1英寸光學元件，通過附帶的CSK3卡環固定。對于更厚的光學元件，可將SM1系列透鏡套筒旋進安裝座中延長使用。

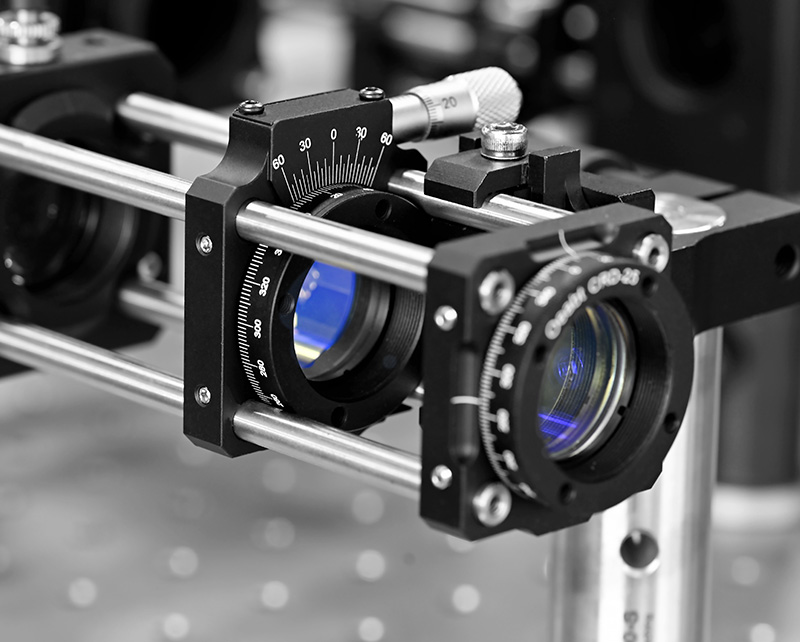

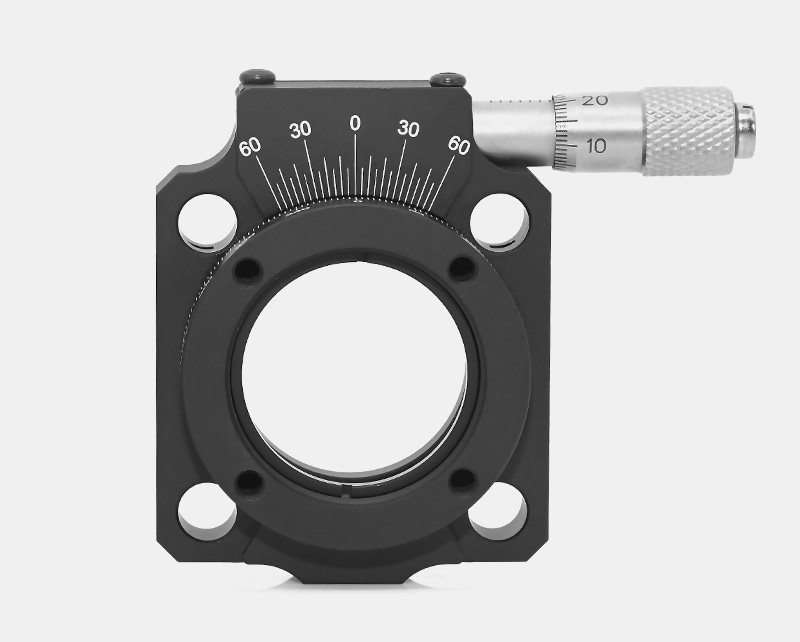

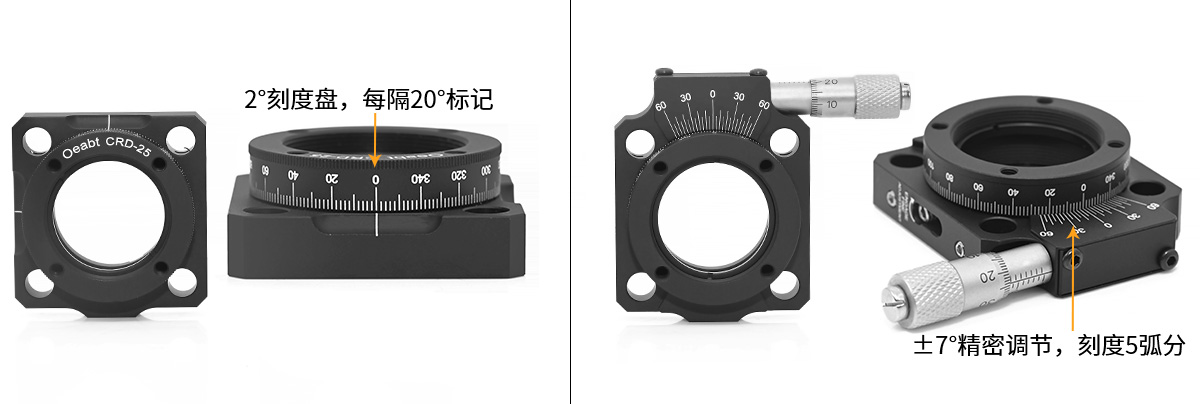

（2）CRD-25安裝座具有分度2°的旋轉機制，其可以通過手動旋轉到任意位置，通過側面的鎖定螺絲固定安裝座的位置。如需更高精度的旋轉調節，可選擇帶測微頭的S/N0007旋轉安裝座。當旋轉架被鎖定時，高精度的測微頭能提供在±7°范圍內的微調位置，游標刻度的兩個標記間的分辨率為5弧分。

游標刻度的讀數
游標刻度直接利用并排的兩個刻度：主刻度和游標刻度。游標刻度的刻度線間距略小(比主刻度小10%)。因此，主刻度線不會和所有游標刻度線對齊，而只有一條游標刻度線能與一條主刻度線良好對齊，這是讀取游標刻度的關鍵。讀取游標刻度時，游標刻度上的0是“指針”，用來表示刻度的讀數。主刻度給出主讀數，游標刻度給出精密讀數。

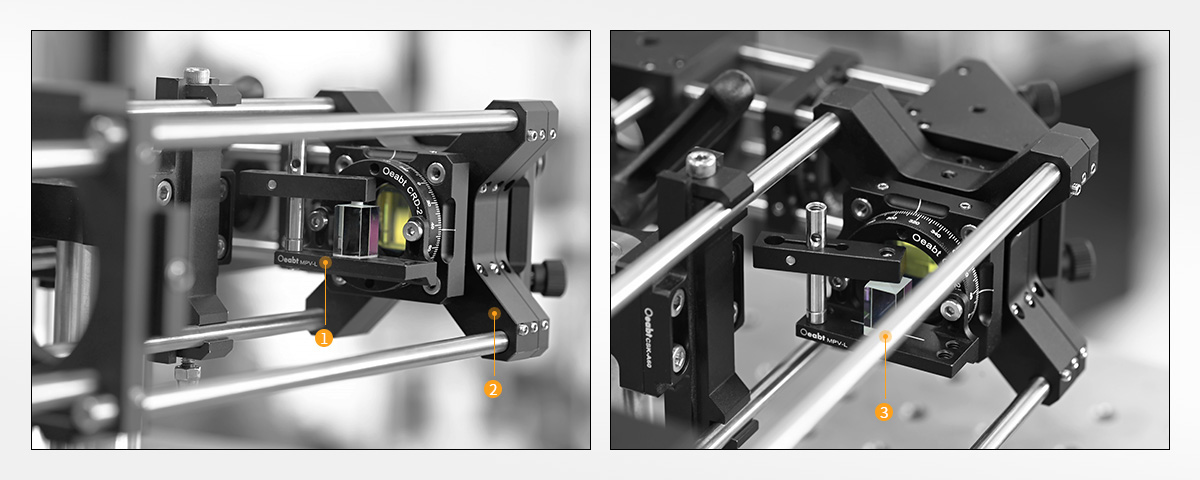

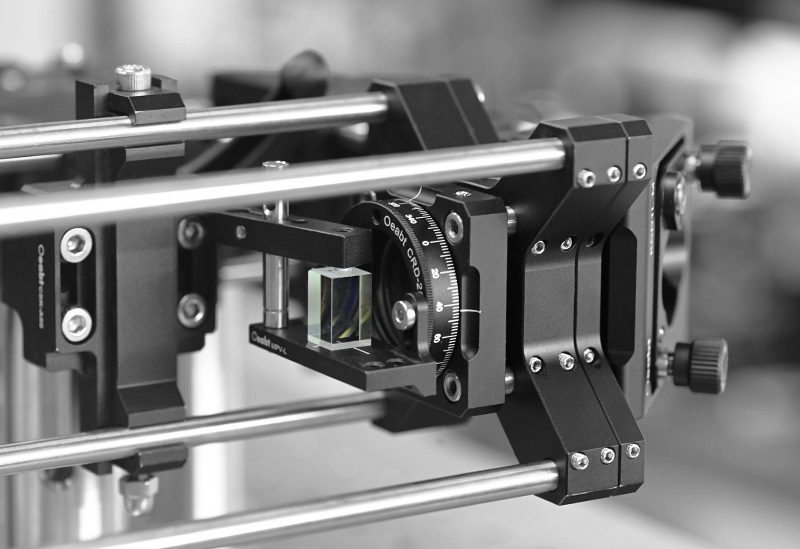

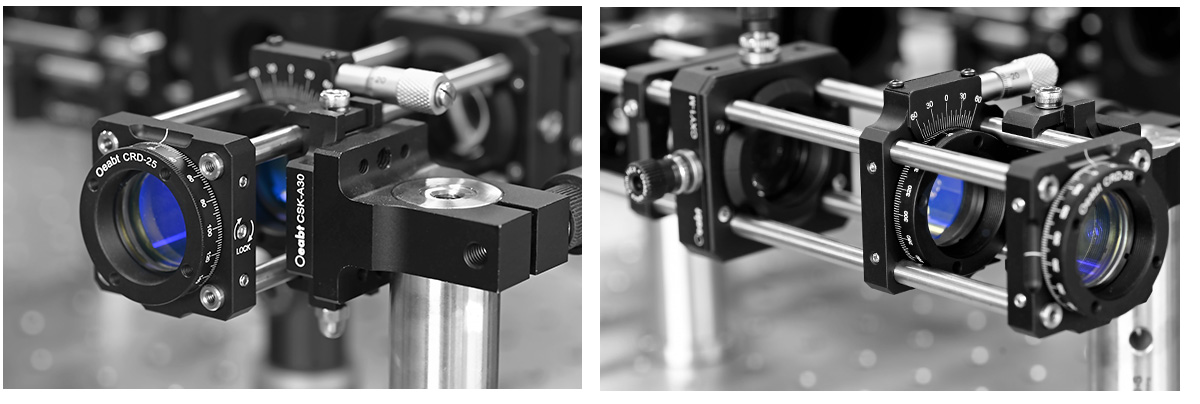

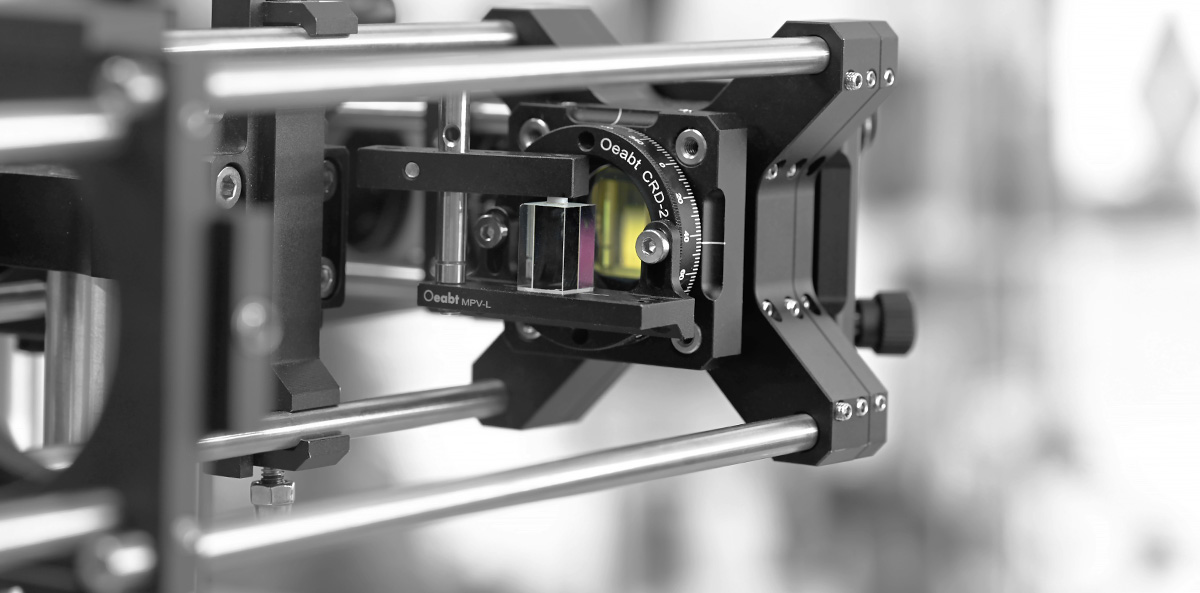

（3）如果旋轉安裝座需要變?yōu)?a href="http://www.scqchs.com/list.php?pid=1&ty=22&bid=5" target="_blank">籠式系統的內部組件，使用2個LPCM系列籠板轉接件在旋轉安裝座前后構建 60mm籠式系統框架，安裝至旋轉安裝座前的MPV-LK3棱鏡安裝座是一個12.7*42.7mm的安裝平臺，作為旋轉調整架配件使用時，可以安裝到旋轉調整架。這樣使得平臺可以自由旋轉且不會干擾籠桿，同時保留30mm籠式系統的光軸。

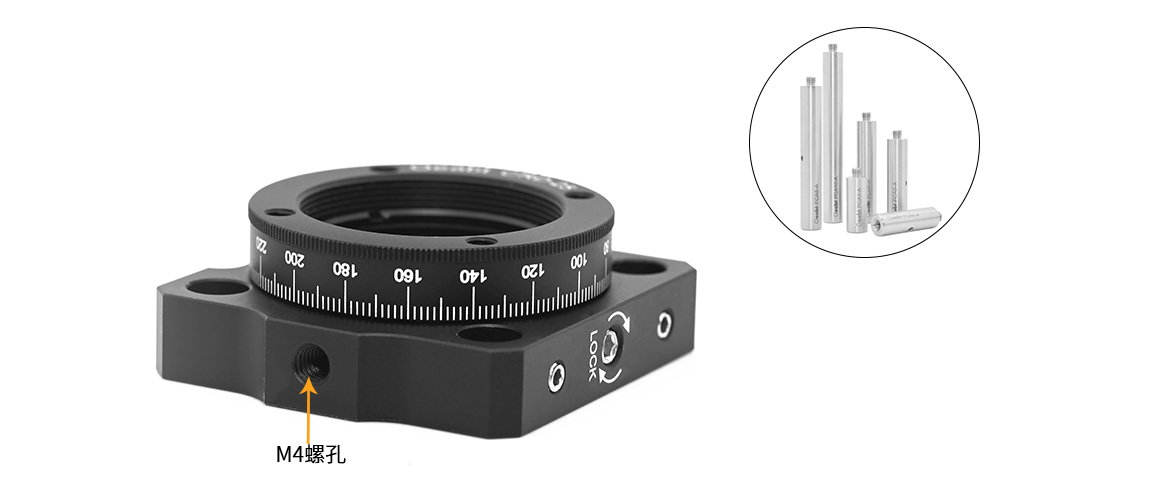

（4）通過安裝座底部的M4螺孔可安裝至?12mm不銹鋼接桿，用于自由空間實驗使用。

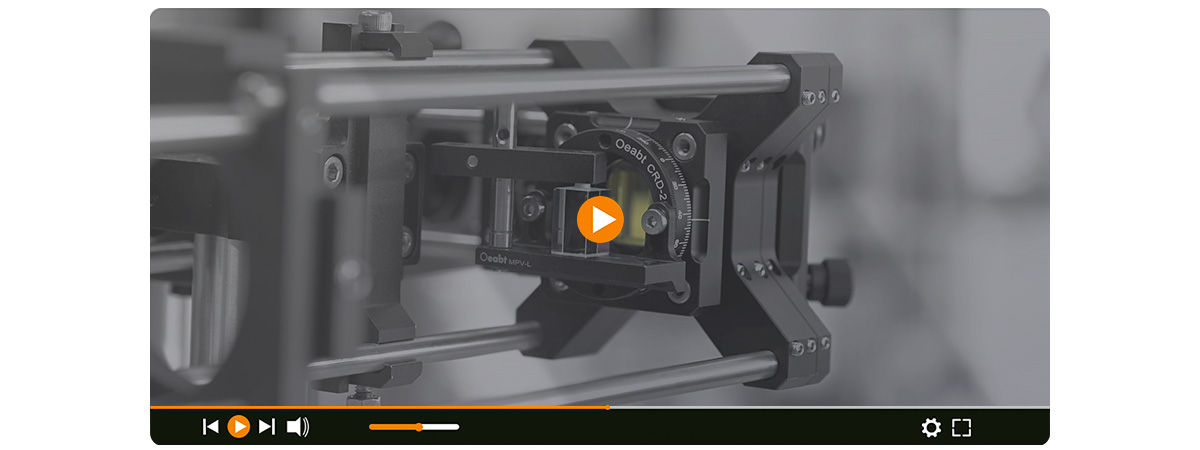

手動式組裝安裝

???MPV-LK3 棱鏡V型夾持座點擊查看>

???LPCM系列籠式轉接件點擊查看>

???PCA-S系列 ?12mm不銹鋼接桿點擊查看>

30mm旋轉安裝座可提供360°連續旋轉，平滑的調節機制可以精確定位各種波片、偏振片或其它偏振光學元件。

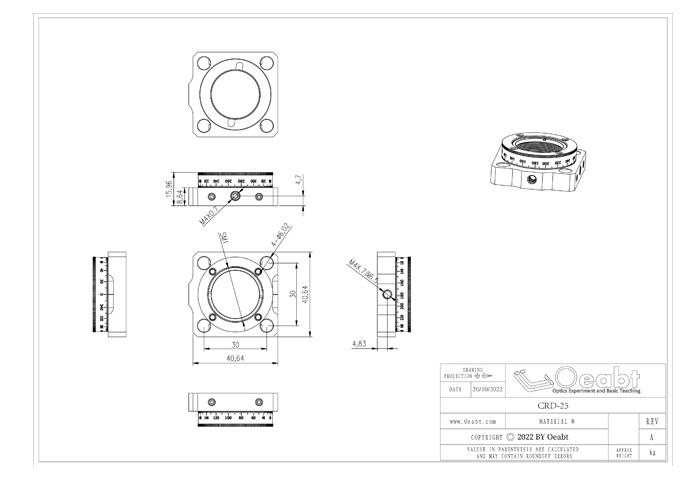

工程圖下載

30mm籠式旋轉安裝架

? 360°連續旋轉，可鎖定；

? 刻度盤分度為2°，每隔20°數字標記；

? 多用于波片、偏振片或其它偏振光元件的定位使用；

? 可安裝最厚為9.4mm的?1英寸光元件；

? 兼容30mm籠式系統；

? 底部M4螺孔可安裝接桿；

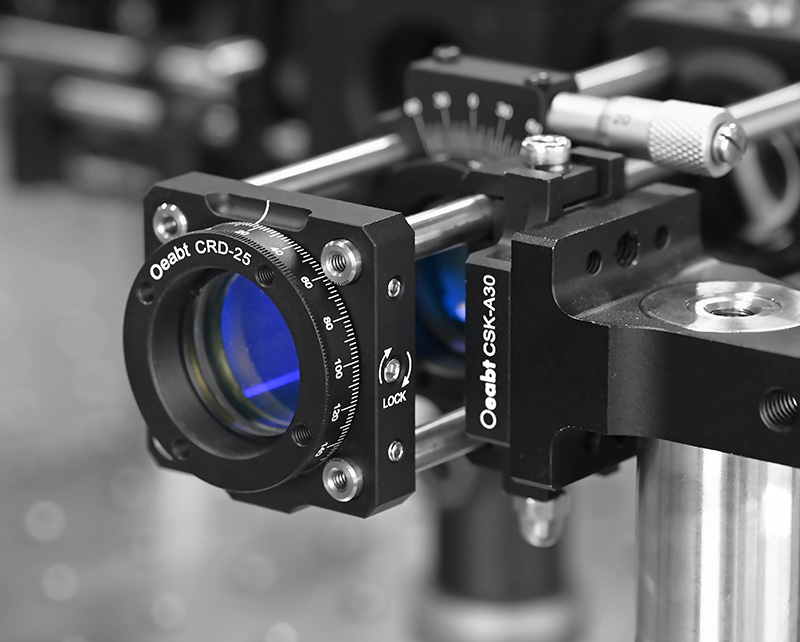

CRD-25安裝座具有分度2°的旋轉機制，其可以通過手動旋轉到任意位置，通過側面的鎖定螺絲固定安裝座的位置。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CRD-25

規格：粗調款

工程圖：點擊下載

對比：

單價：￥264

發貨日期：當天

購物車：

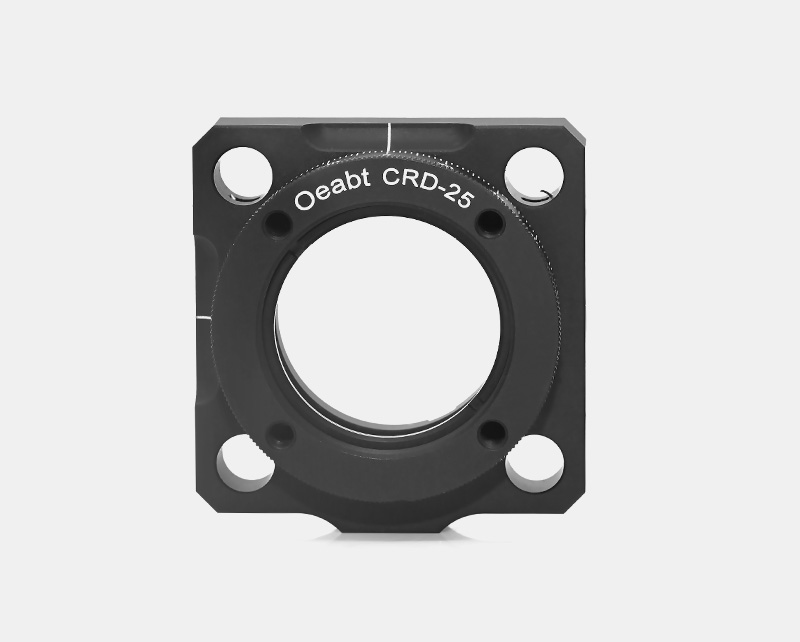

CRD-25 籠式旋轉安裝架

規格

40.6*40.6*16.0mm
材質

7075鋁合金
重量

32.4g
中心孔徑

SM1（1.035”-40）內螺紋
螺紋類型

M4螺孔
產品描述

通孔間距：?6.02mm，30mm*30mm

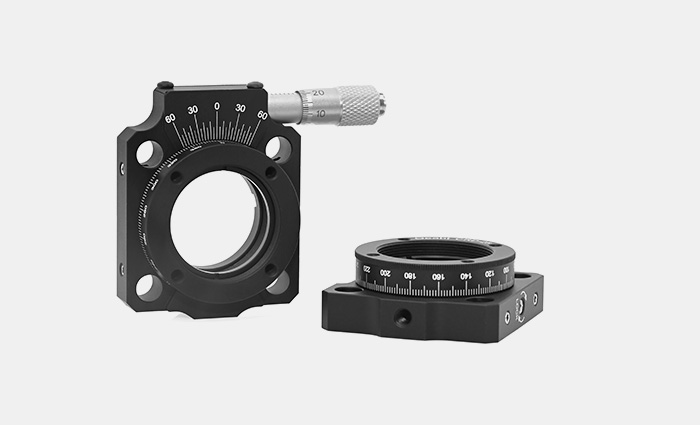

30mm籠式旋轉安裝座

? 主刻度盤360°連續旋轉，分度為2°，每隔20°數字標記；

? 測微頭提供±7°精密調節，游標刻度5弧分的分辨率；

? 多用于波片、偏振片或其它偏振光元件的定位使用；

? 可安裝最厚為9.4mm的?1英寸光元件；

? 兼容30mm籠式系統；

? 底部M4螺孔可安裝接桿；

帶測微頭的S/N0007旋轉安裝座,當旋轉架被鎖定時，高精度的測微頭能提供在±7°范圍內的微調位置，游標刻度的兩個標記間的分辨率為5弧分。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： S/N0007

規格：測微頭款

工程圖：點擊下載

對比：

單價：￥545

發貨日期：當天

購物車：

S/N0007 籠式旋轉安裝座

規格

40.6*40.6*16.0mm（不含調節器）
材質

7075鋁合金
重量

50.8g
中心孔徑

SM1（1.035”-40）內螺紋
螺紋類型

M4螺孔
產品描述

通孔間距：?6.02mm，間距30*30mm
