參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

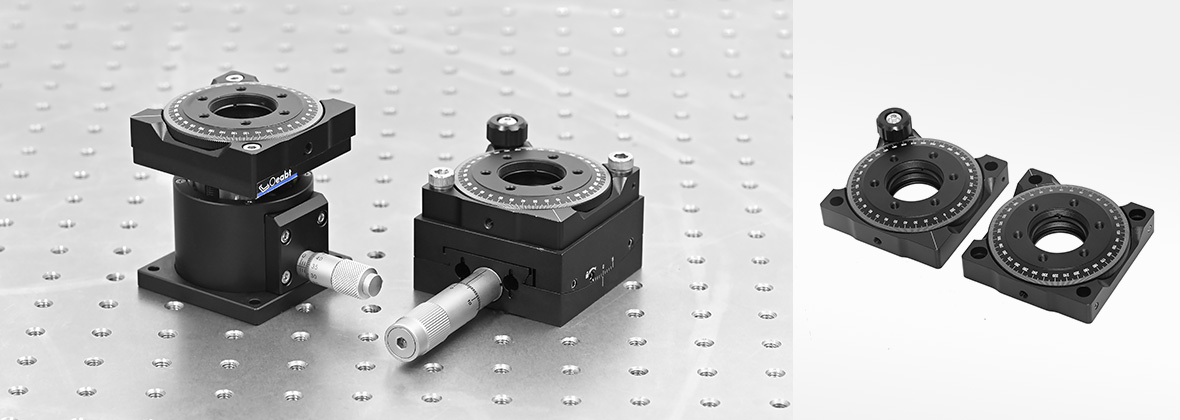

產品說明

? 360°連續旋轉，分度1°；

? SM1（1.035”-40）內螺紋；

? 兼容安裝?1英寸的偏振光學元器件；

? 孔間距50mm，適用于大部分位移臺面或光學平臺安裝；

? 底部M4螺孔安裝接桿，用于自由空間實驗；

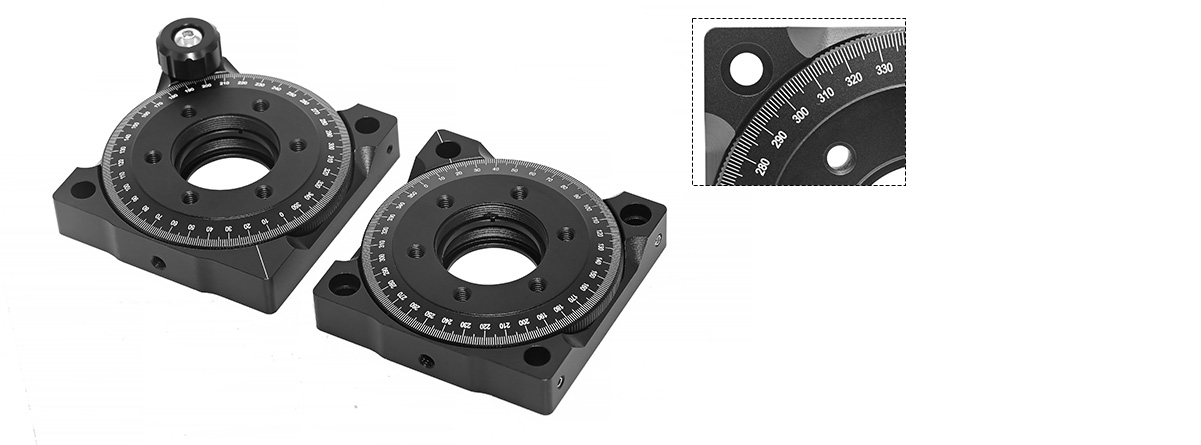

分度臺具有完整的滾珠軸承座圈，旋扭平臺的滾花邊緣或旋鈕進行連續旋轉，一側邊角激光刻有對準線，用于輔助對準。刻度盤以1°增量，每10°標記刻度數字以便進行精密移動和重復定位。

規格	63.562.012.5mm
調節范圍	360°連續旋轉，分度1°
中心孔徑	SM1（1.035”-40）內螺紋
螺孔類型	臺面：M46處，底部：M41處
材質	7075鋁合金

型號	調節方式	沉孔間距	重量
RK100-A3	手?jǐn)Q旋鈕	M6*2處（通孔），對角	107.1g
RK100-A4	滾花邊緣	M42處（沉頭孔），M62處（通孔），間距50*50mm	102.2g

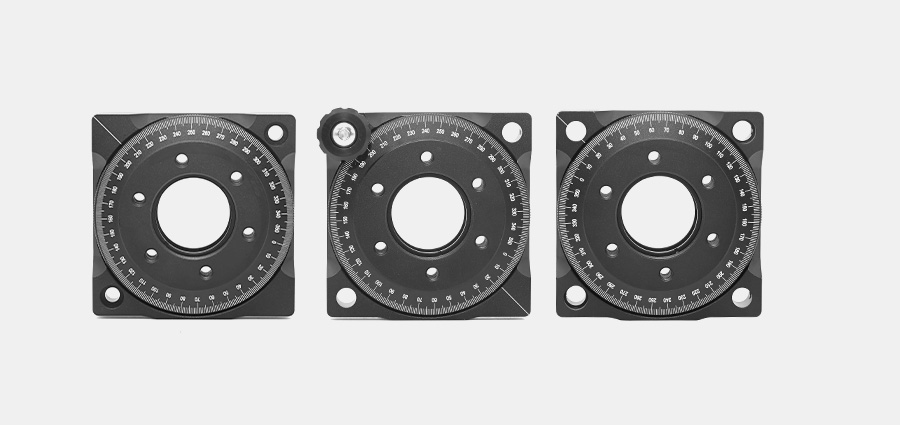

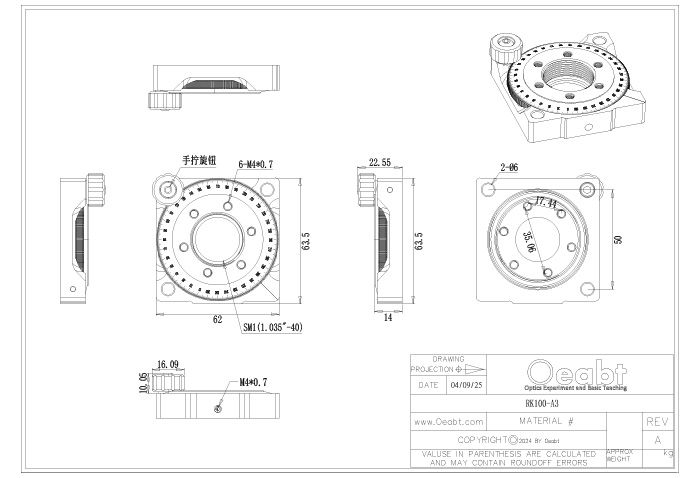

示意圖

通用參數

?光學知識點

-?光學常用螺紋尺寸標準

這是美國 Thorlabs 公司特有的螺紋,不是常用的光學螺紋。SM在螺紋表達上是縫紉機螺紋的代號,? 但美國這公司把它用來對光學鏡頭及套筒內外螺紋連接。螺紋性質為UNS，美國統一特殊螺紋,公差精度為2A/2B,這螺紋特殊地方是不管直徑大小，螺距一樣為每英寸40牙。具體尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2則表示1和2英寸】

系列?	類型	螺紋	公稱直徑	小徑	中徑	大徑
SM05	內	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	內	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05????	26.19±0.06
SM2	內	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

?產品描述

（1）分度臺具有完整的滾珠軸承座圈，旋扭平臺的滾花邊緣或旋鈕進行連續旋轉，一側邊角激光刻有對準線，用于輔助對準。刻度盤以1°增量，每10°標記刻度數字以便進行精密移動和重復定位。

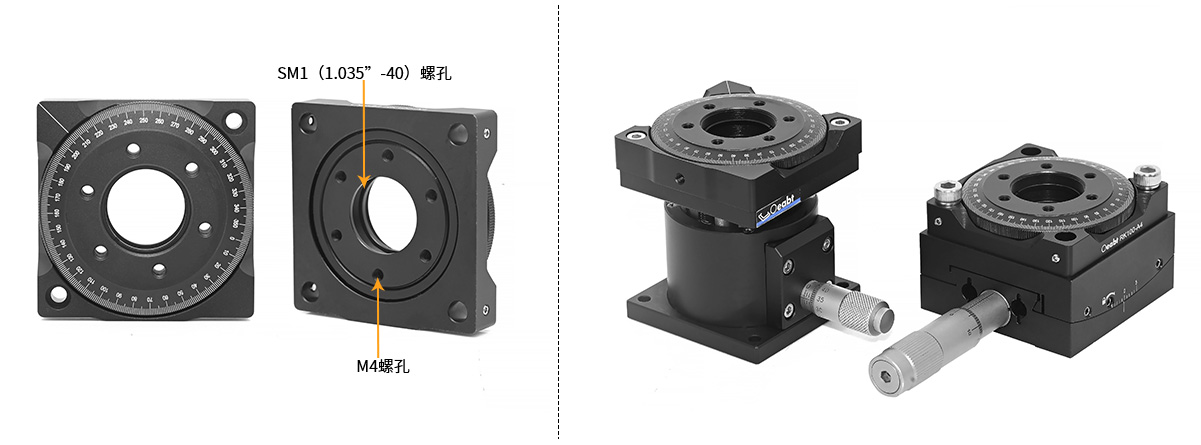

（2）臺面中心孔徑為SM1（1.035”-40）螺孔，孔深11.8mm，且周面開有6處M4螺孔。中心孔附帶一個CSK3卡環，可將?1英寸的光學元件（例如波片、偏振片）夾持固定在內。兼容SM1系列的透鏡套管或其它元器件。

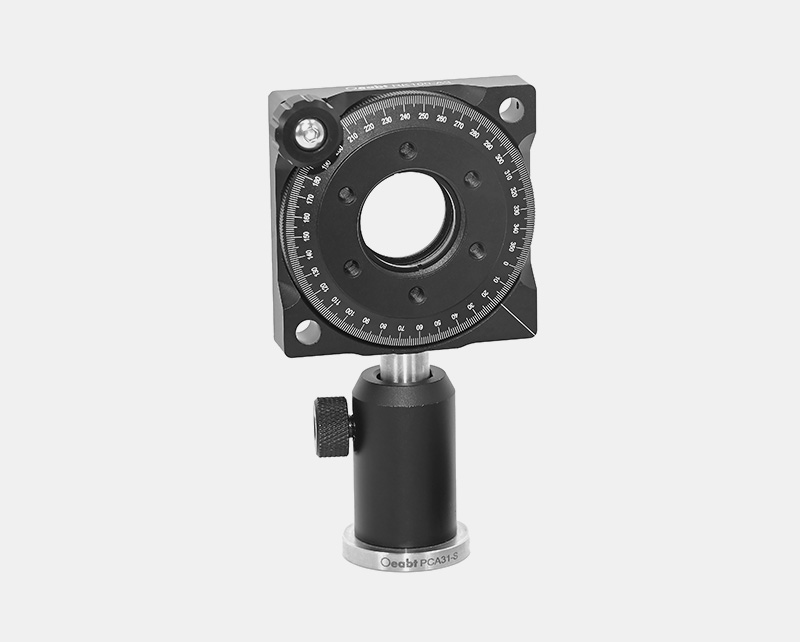

（3）安裝座可以使用側面的M4螺孔以垂直配置進行接桿安裝。另外，它們也可以用作平臺，通過四周邊角的2個或4個通孔間隙直接安裝到光學平臺、面包板或其他平臺上。

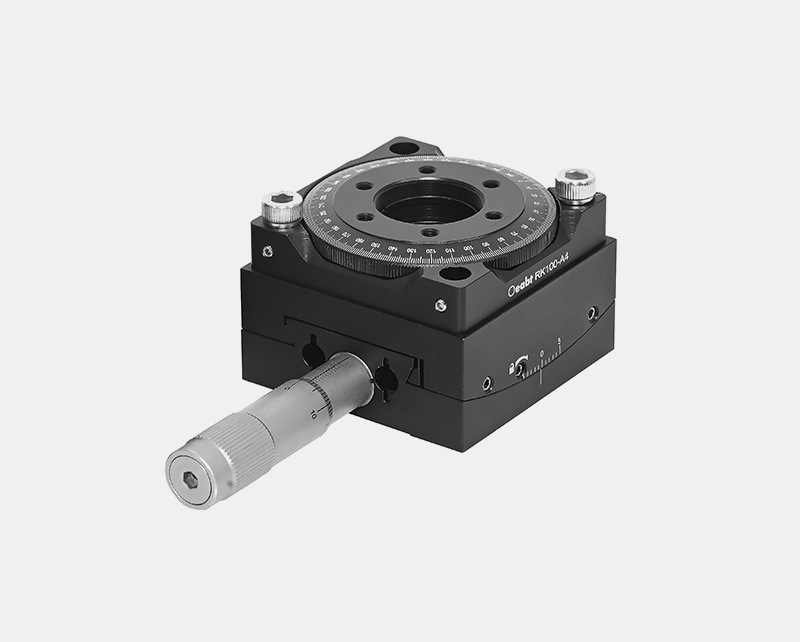

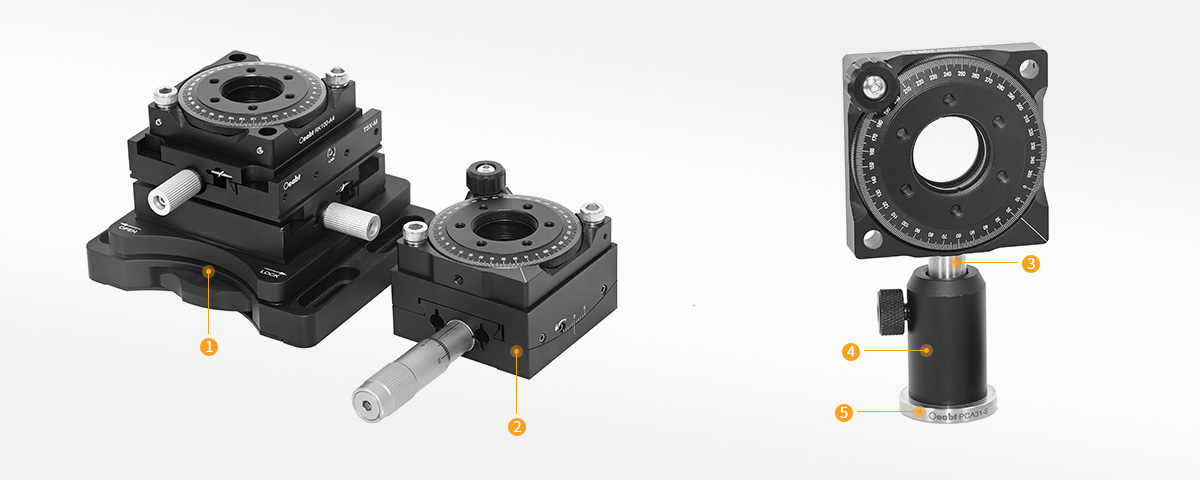

手動鏡架分解組裝

? BASE-COB-K系列快拆底座點擊購買>	? TSX-M 線性燕尾位移臺 點擊購買>
? PCA-S系列 ?12mm不銹鋼接桿點擊購買>	? CA-A系列接桿支架點擊購買>
? PCA31-S 接桿底盤點擊購買>

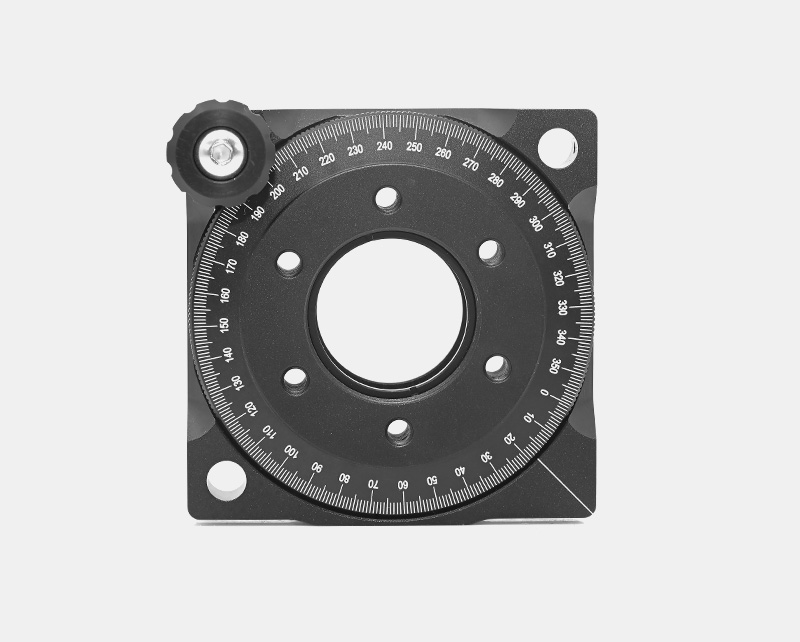

RK100-A3 旋轉鏡架360度分度臺

? 360°連續旋轉，分度1°；

? SM1（1.035”-40）內螺紋；

? 兼容安裝?1英寸的偏振光學元器件；

? 孔間距50mm，適用于大部分位移臺面或光學平臺安裝；

? 底部M4螺孔安裝接桿，用于自由空間實驗；

分度臺具有完整的滾珠軸承座圈，旋扭平臺的旋鈕進行連續旋轉，一側邊角激光刻有對準線，用于輔助對準。臺面中心孔徑為SM1（1.035”-40）螺孔，孔深11.8mm，且周面開有6處M4螺孔。中心孔附帶一個CSK3卡環，可將?1英寸的光學元件（例如波片、偏振片）夾持固定在內。

RK100-A3

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： RK100-A3

規格：調節方式：手?jǐn)Q旋鈕

工程圖：點擊下載

對比：

單價：￥185

發貨日期：當天

購物車：

RK100-A3 旋轉鏡架360度分度臺

規格

63.5*62.0*12.5mm
安裝孔直徑

SM1（1.035”-40）內螺紋
材質

7075鋁合金
重量

107.1g
螺紋類型

M6通孔*2處，對角
產品描述

調節范圍：360°連續旋轉，分度1°

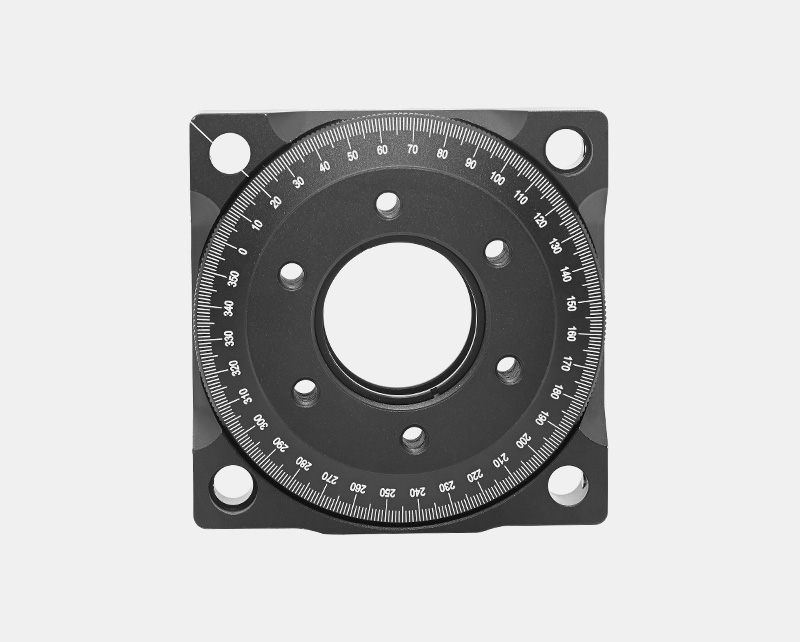

RK100-A4 旋轉鏡架360度分度臺

? 鏡孔直徑25.7mm可安裝?1英寸光學鏡片；

? 自帶鎖緊卡環可實現輕松固定鏡片，盤面6個M4螺孔可用于改裝其它實驗系統；

? 分度臺盤面,刻有精準刻度尺便于調節校準。可實現輕易定位；

? RK100-A4邊角開有6mm通孔可應用于籠式系統的搭建和改裝

? 外徑采用正方形設計有利于實驗空間的壓縮利用，工藝采用陽極化發黑處理不易反光；

? ?搭載最簿2mm最厚10mm鏡片,可通過轉接筒實現鏡片厚度的增加；

手動旋轉分度臺適用于直徑1英寸光學鏡片，安裝直徑一英寸鏡片時，只需要將光學鏡片放在帶SM螺紋的中心孔中，然后用卡環將其固定即可使用。

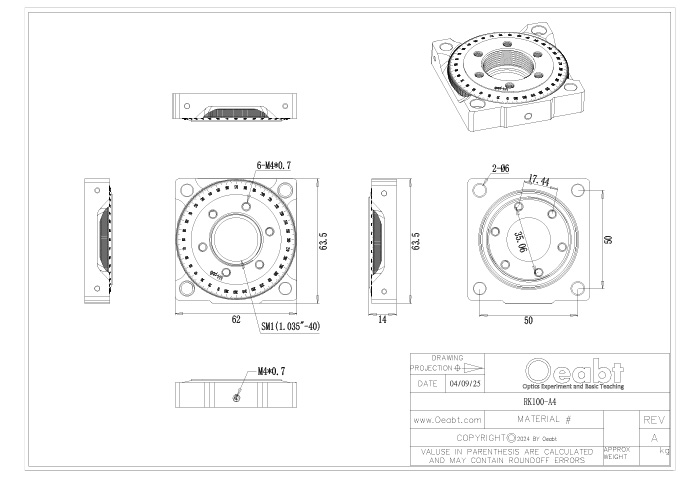

RK100-A4
