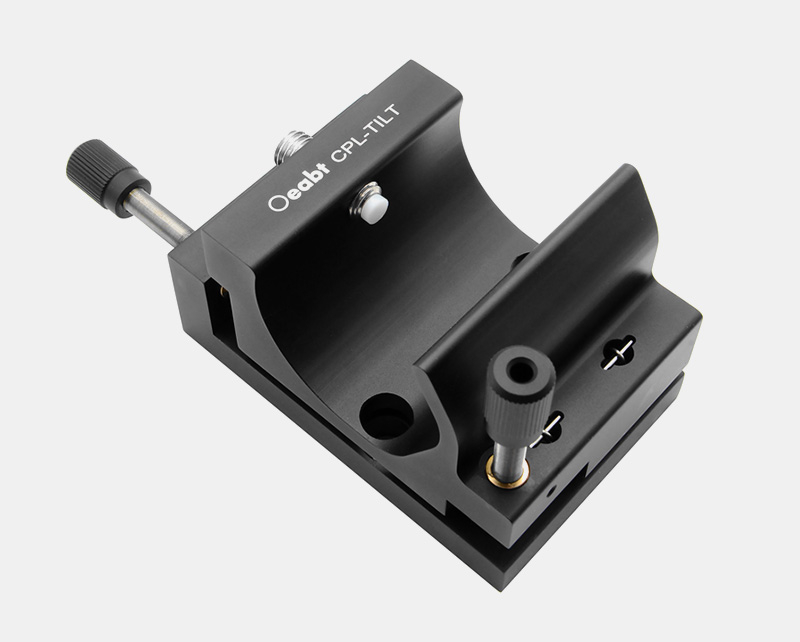

產品說明
? 用于氦氖激光器和其他圓柱形物體的無漂移定位；

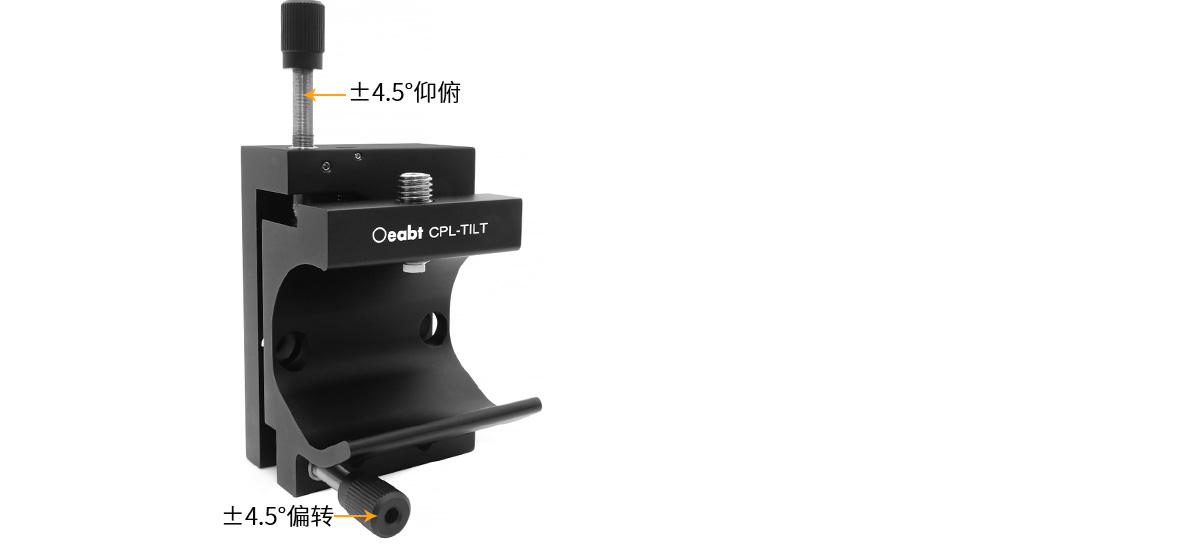

? 兩軸調整，調節旋鈕提供±4.5°的俯仰和±4.5°的偏轉控制；
? 兼容從?25.4-?44.5mm的圓柱形元件組件；

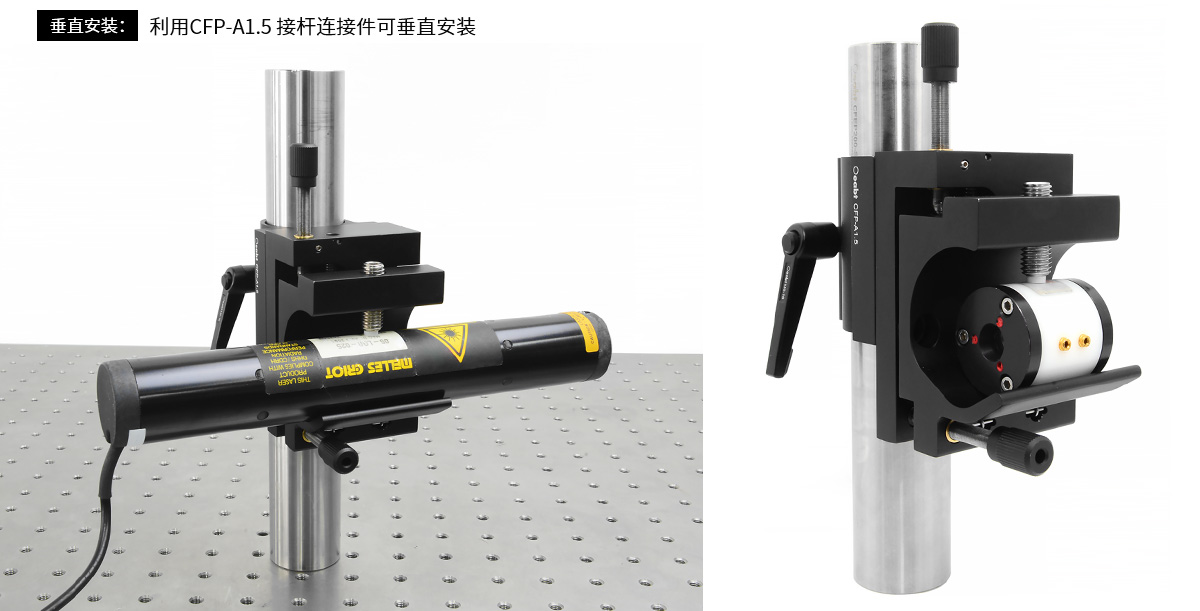

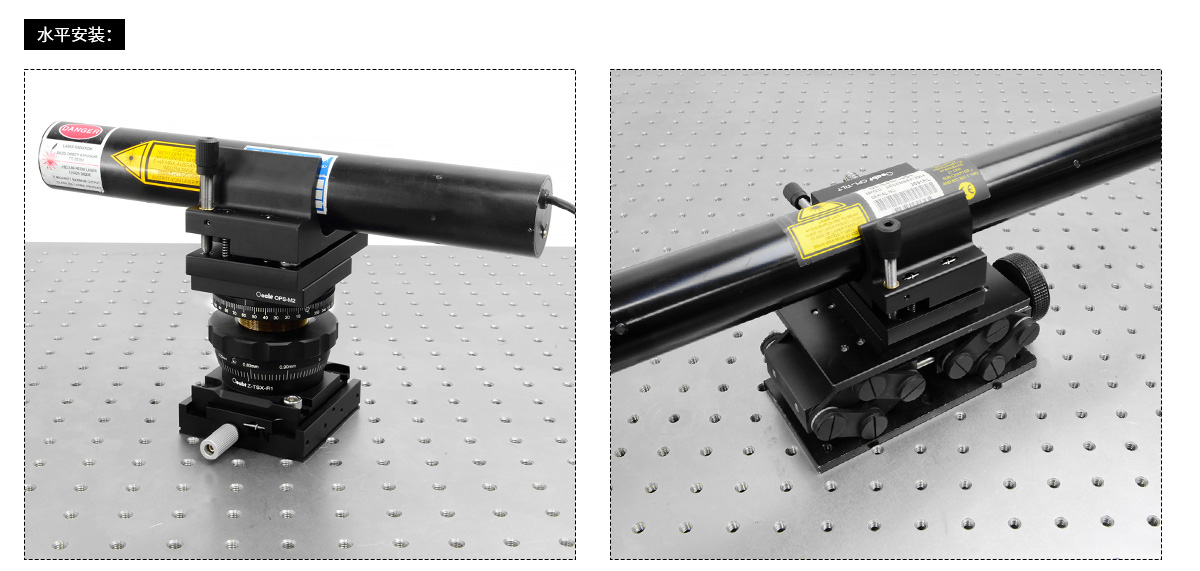

? 底部具有沉頭孔，便于水平或垂直安裝固定至平臺；

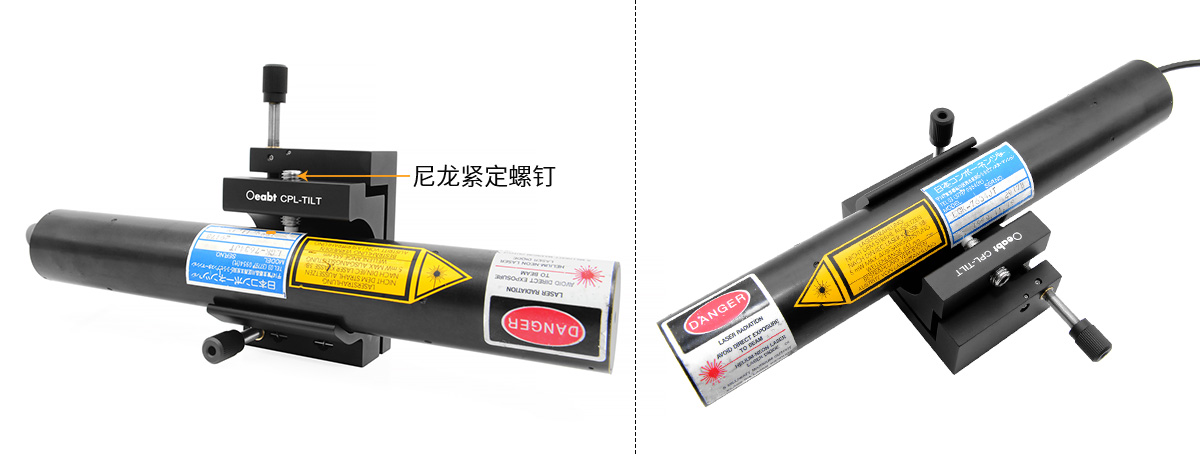

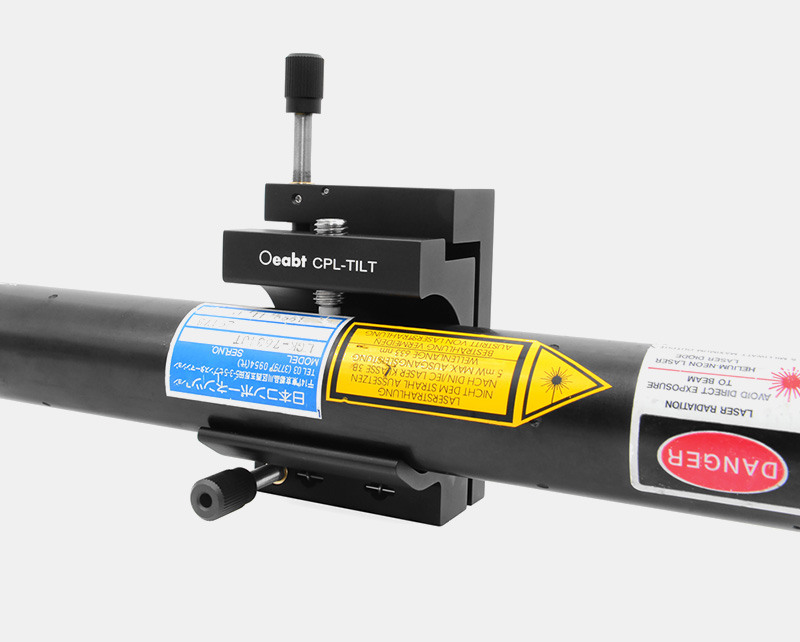

安裝座提供兩軸精密角度調整，可用于?25.4mm-44.5mm的圓柱形激光頭和其他圓柱形物體的無漂移定位。為了防止搖晃抖動，可通過側邊尼龍緊定螺釘牢牢地固定在由U型槽形成的兩個觸面上。
|
型號 |
CPL-TILT |
|
規格 |
96.5*63.4*63.1mm(不含調節器) |
|
調節范圍 |
±4.5°俯仰，±4.5°偏轉 |
|
調節精度 |
M6*0.35調節螺絲，精度10.7mrad/轉 |
|
夾持直徑 |
?25.4-44.5mm |
|
螺紋類型 |
?6.3mm沉頭孔 |
|
重量 |
510.0g |
|
材質 |
7075鋁合金 |

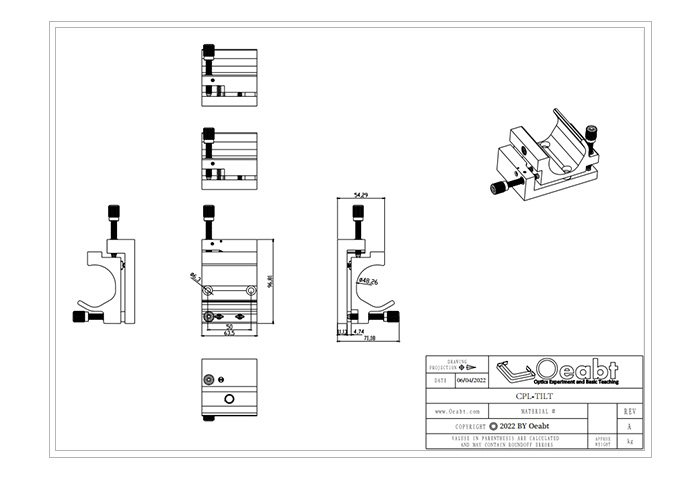

工程圖下載
