產品說明

? 用于30mm籠式系統的光學元件安裝座；

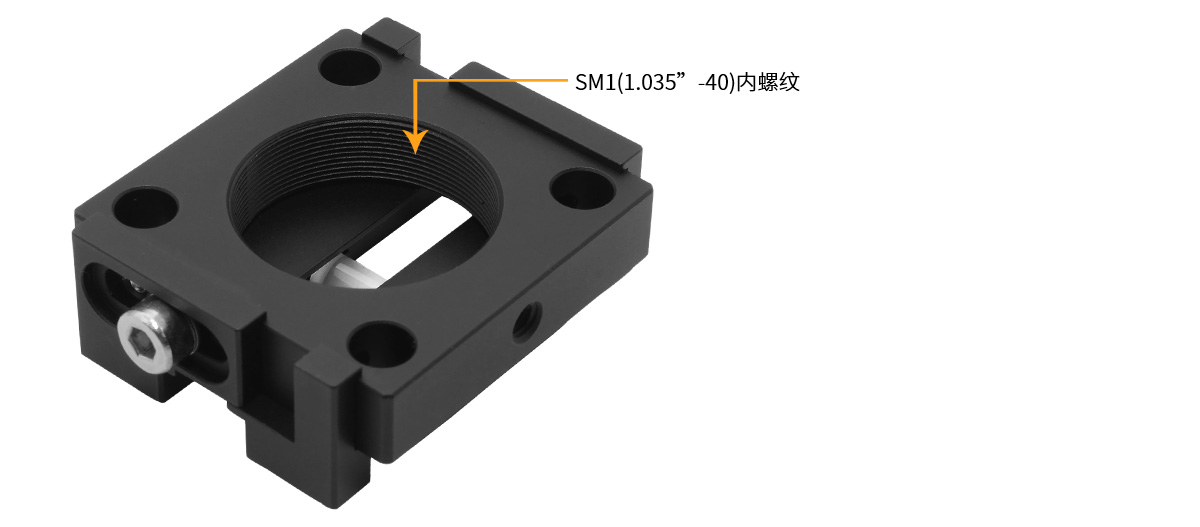

? SM1（1.035”-40）內螺紋；

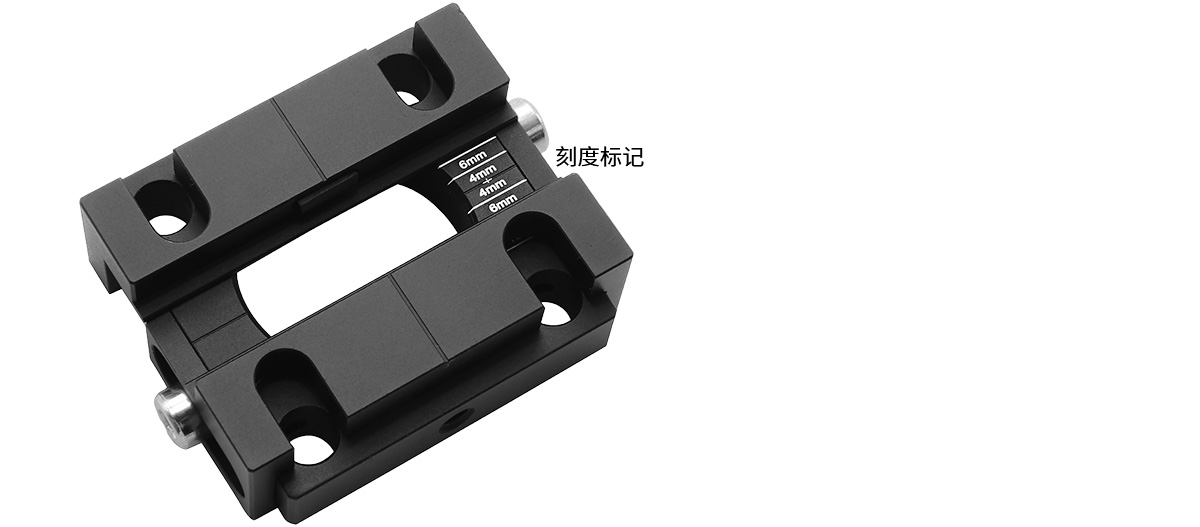

? 刻度標記，刻度總長20mm；

CSJ-LB柱鏡安裝座設計用于在30mm籠式系統中水平或者垂直安裝柱透鏡或者其它矩形光學元件。兼容高度范圍從8mm到20mm。

型號	CSJ-LB
規格	46.643.815.8mm
夾持高度	8-20mm
中心孔徑	SM1（1.035”-40）內螺紋
通孔間距	?6.02mm，間距30*30mm
螺紋類型	M4
重量	42.0g
材質	7075鋁合金

示意圖

通用參數

?光學知識點

- 光學常用螺紋尺寸標準

這是美國 Thorlabs 公司特有的螺紋,不是常用的光學螺紋。SM在螺紋表達上是縫紉機螺紋的代號,? 但美國這公司把它用來對光學鏡頭及套筒內外螺紋連接。螺紋性質為UNS，美國統一特殊螺紋,公差精度為2A/2B,這螺紋特殊地方是不管直徑大小，螺距一樣為每英寸40牙。具體尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2則表示1和2英寸】

系列?	類型	螺紋	公稱直徑	小徑	中徑	大徑
SM05	內	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	內	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05????	26.19±0.06
SM2	內	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

?產品描述

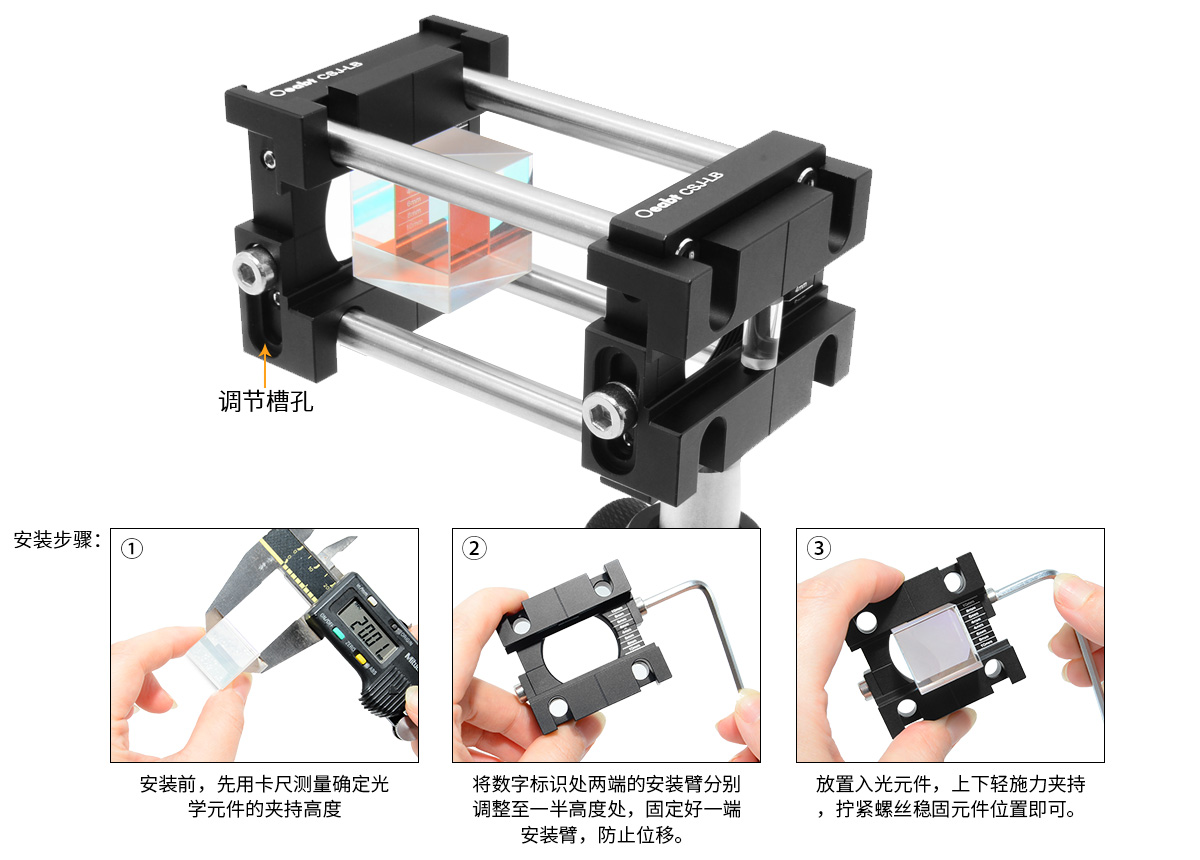

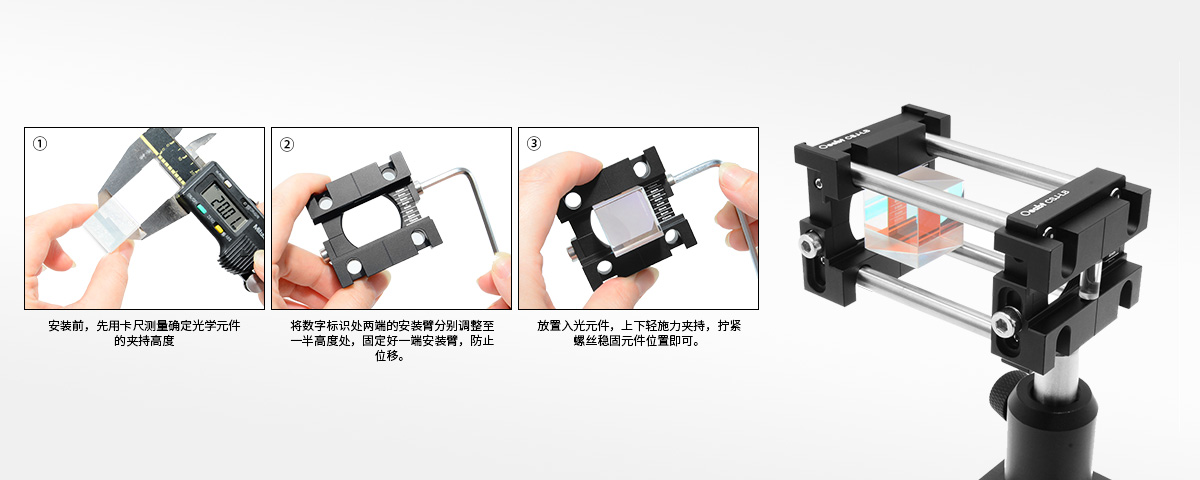

（1）CSJ-LB柱鏡安裝座設計用于在30mm籠式系統中水平或者垂直安裝柱透鏡或者其它矩形光學元件。兼容高度范圍從8mm到20mm，通過兩個安裝臂夾持，擰緊側邊柱頭螺絲固定元件位置。

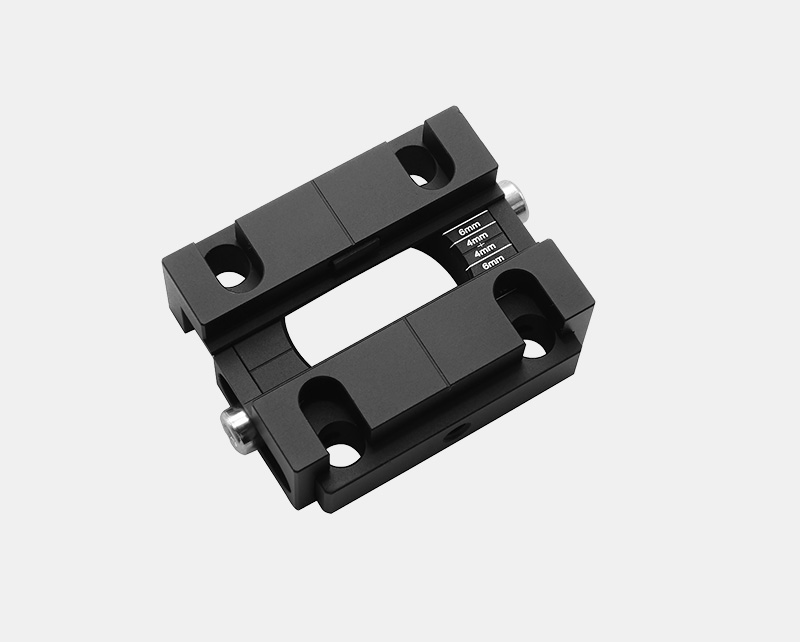

（2）籠板一側刻有刻度標記，主刻度為4mm1處，次刻度則為2mm為間隔增加，刻度總長20mm。且籠板中心有凹槽的十字靶心用于輔助安裝元件的定心，當柱透鏡軸與安裝臂平行時是最容易透鏡定中心的。

（3）籠板中心孔為SM1（1.035”-40）內螺紋，兼容?1英寸透鏡套筒。

（4）周邊各開有1處兼容?6mm支桿的通孔，間距30*30mm，利用1.6mm六角扳手鎖定側邊緊定螺絲來固定支桿位置。

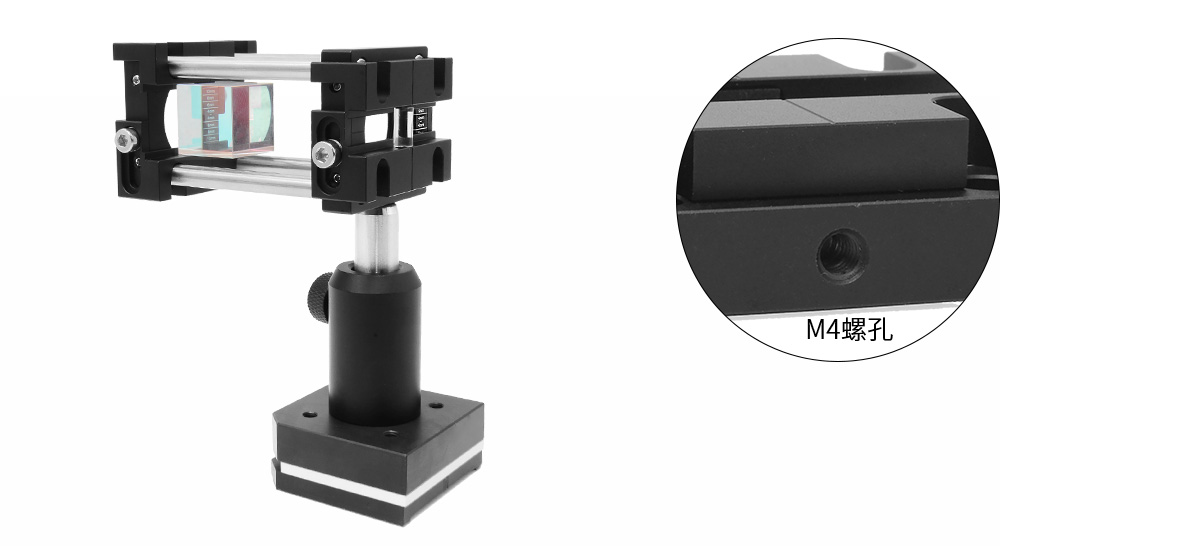

（4）底部具有一處M4螺孔用于安裝接桿，應用于自由空間使用。

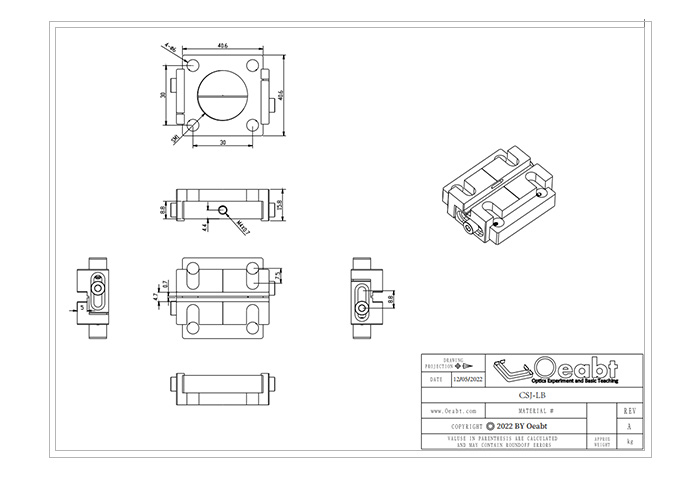

工程圖下載

CSJ-LB STP文件

CSJ-LB 籠式柱鏡安裝座

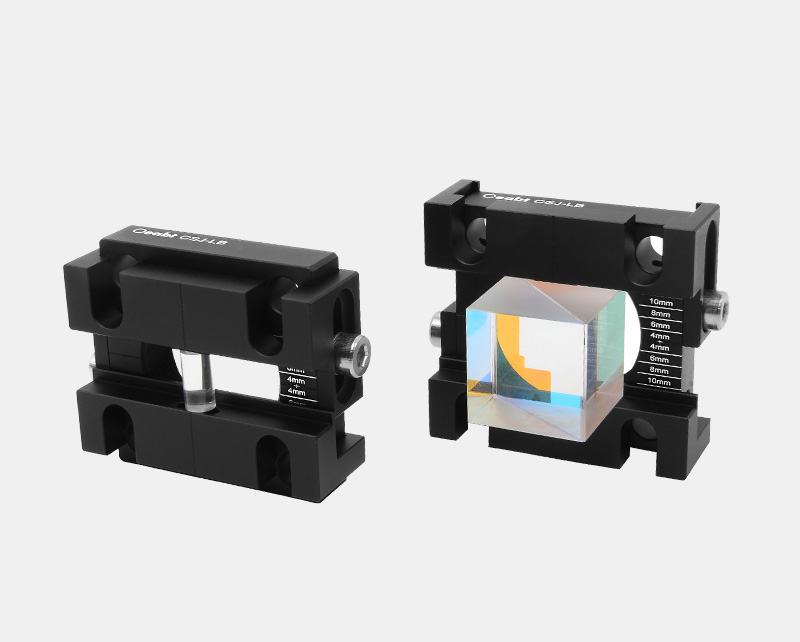

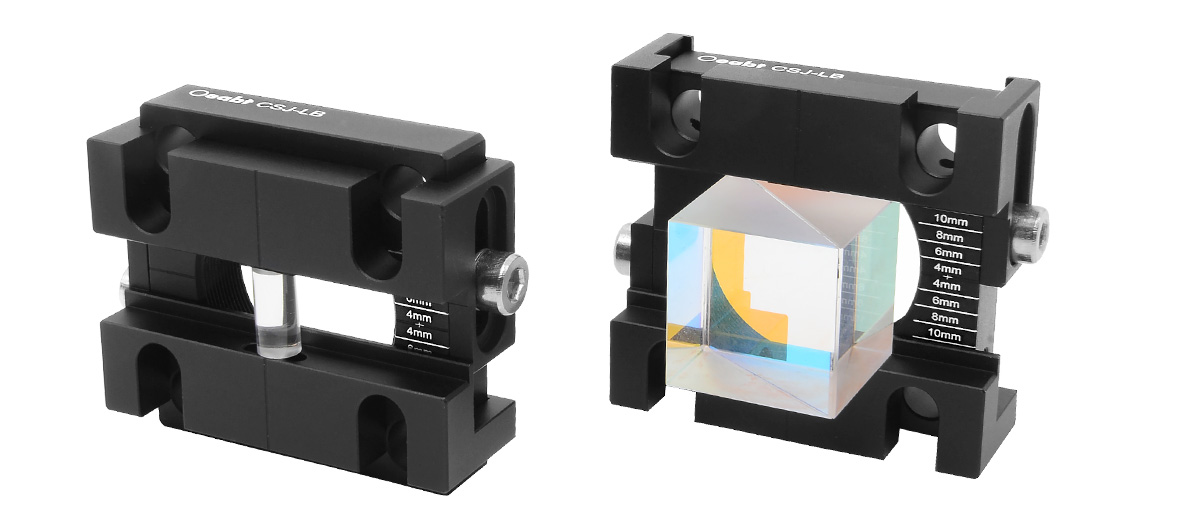

? 用于30mm籠式系統的方形光學元件安裝座；

? 兼容高度范圍8-20mm的光學元件；

? 2mm間隔刻度輔助同軸性和重復性；

? SM1（1.035”-40）內螺紋；

? 底部M4螺孔用于安裝接桿；

安裝座中心孔為SM1（1.035”-40）內螺紋。籠板一側刻有刻度標記，主刻度為4mm1處，次刻度則為2mm為間隔增加。且籠板中心有凹槽的十字靶心用于輔助安裝元件的定心，當柱透鏡軸與安裝臂平行時是最容易透鏡定中心的。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CSJ-LB

規格： 46.6*43.8*15.8mm

工程圖：點擊下載

對比：

單價：￥295

發貨日期：當天

購物車：

CSJ-LB 籠式柱鏡安裝座

規格

46.6*43.8*15.8mm
材質

7075鋁合金
重量

42.0g
中心孔徑

SM1(1.035”-40)內螺紋
螺紋類型

M4
產品描述

夾持高度：8-20mm；
通孔間距:?6.02mm,間距30*30mm；
