參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 專門設計用于在60mm籠式立方體內安裝矩形、正方形或圓形光學元件；

? 需搭配BL60-A平臺和BL60-C傾斜平臺使用；

? 兼容60mm籠式系統；

LFM系列專門設計用于在60mm籠式立方體內安裝矩形、正方形或圓形光學元件。與BL60-A或BL60-C安裝平臺共用時，安裝架可使二向色鏡濾光片，濾光片，分束器或中性密度濾光片置于對應入射光的任何角度。

型號	LFM2-A(新款)	LFM2-A(老款)	LFM2-B
規格	50.643.413.0mm	505490mm	62.755.933.7mm
沉頭類型	M4*3處	M4*1處	M4*1處
夾持尺寸	最高63mm，寬度30-53mm，厚度≤4mm的光元件	最高63mm，寬度30-53mm，厚度≤4mm的光元件	?2英寸，最大厚度為13mm的光學元件
重量	20.0g	26.5	35.2g
材質	7075鋁合金

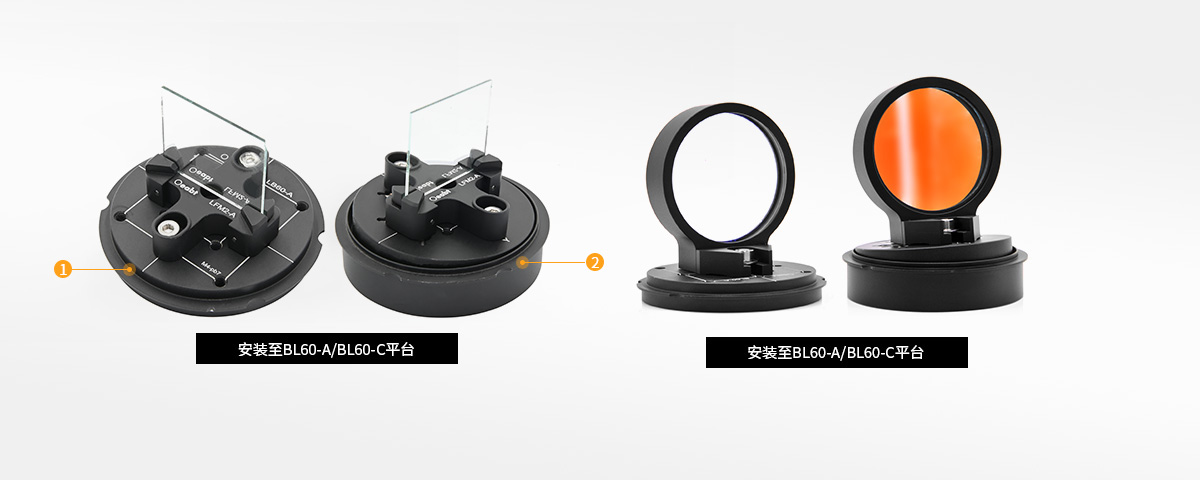

示意圖

通用參數

（1）LFM系列濾光片架專門設計用于在60mm籠式立方體內安裝矩形、正方形或圓形光學元件。與BL60-A或BL60-C安裝平臺共用時，安裝架可使二向色鏡濾光片，濾光片，分束器或中性密度濾光片置于對應入射光的任何角度。該光學器件和濾光片調整架應該在安裝到安裝平臺之前插入籠式立方體。

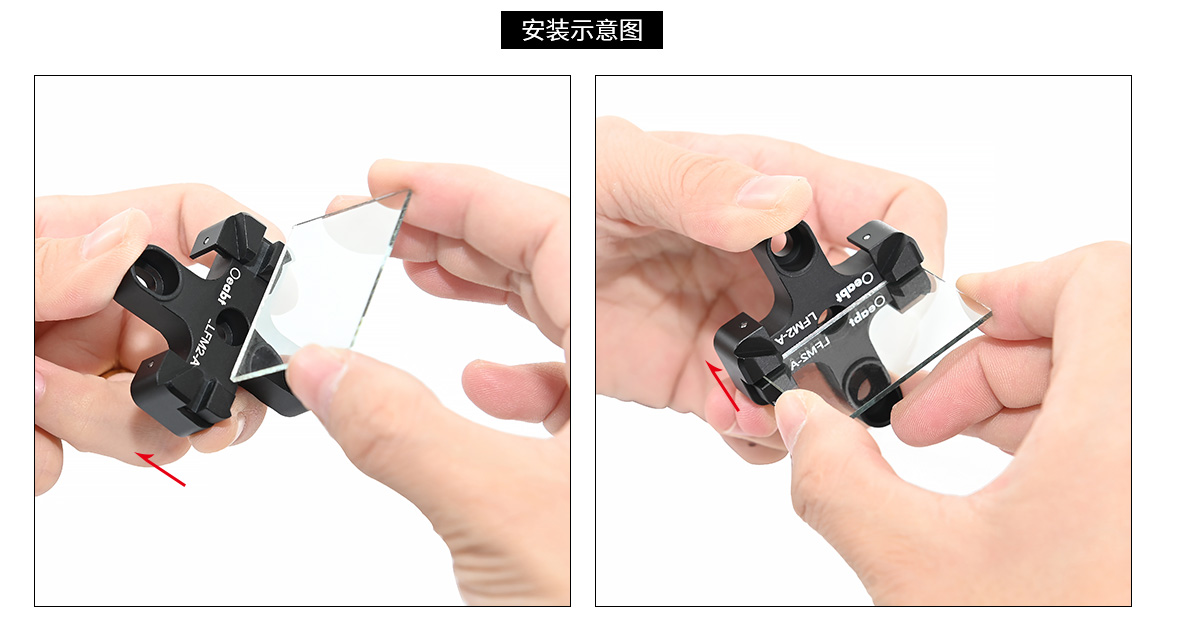

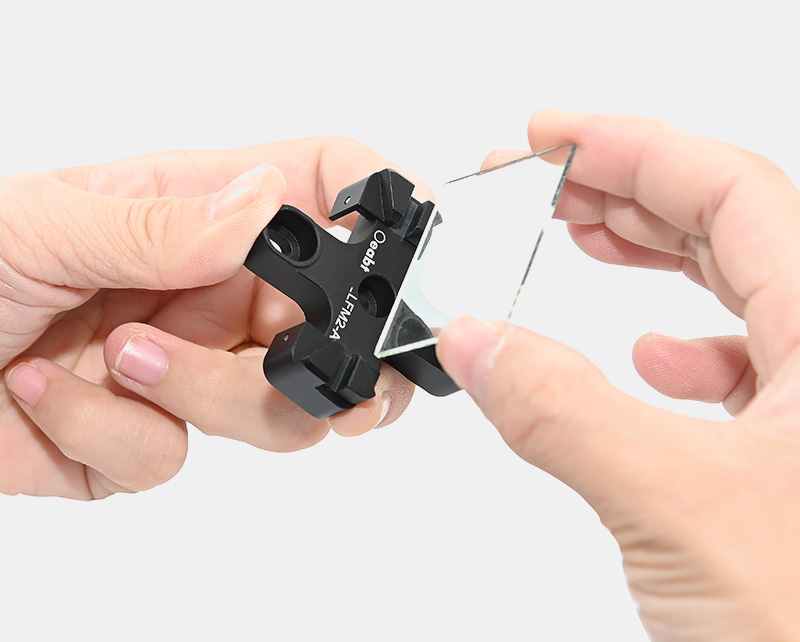

（2）LFM2-A（新款）通過兩個彈簧式壓臂夾持高至63mm和寬度30-53mm，厚度≤4mm的矩形或正方形濾光片。只需向彈簧式壓臂施加一個水平力，將光學元件置于產生的空間夾緊。需搭配BL60-A構定平臺或BL60-C傾斜平臺才可以搭載至60mm籠式立方內使用。

（3）LFM2-A（老款）可夾持高至58mm和長達42-60mm的矩形或正方形濾光片，利用扳手緊固螺絲可穩固鏡片位置。需搭配BL60-A構定平臺或BL60-C傾斜平臺才可以搭載至60mm籠式立方內使用。

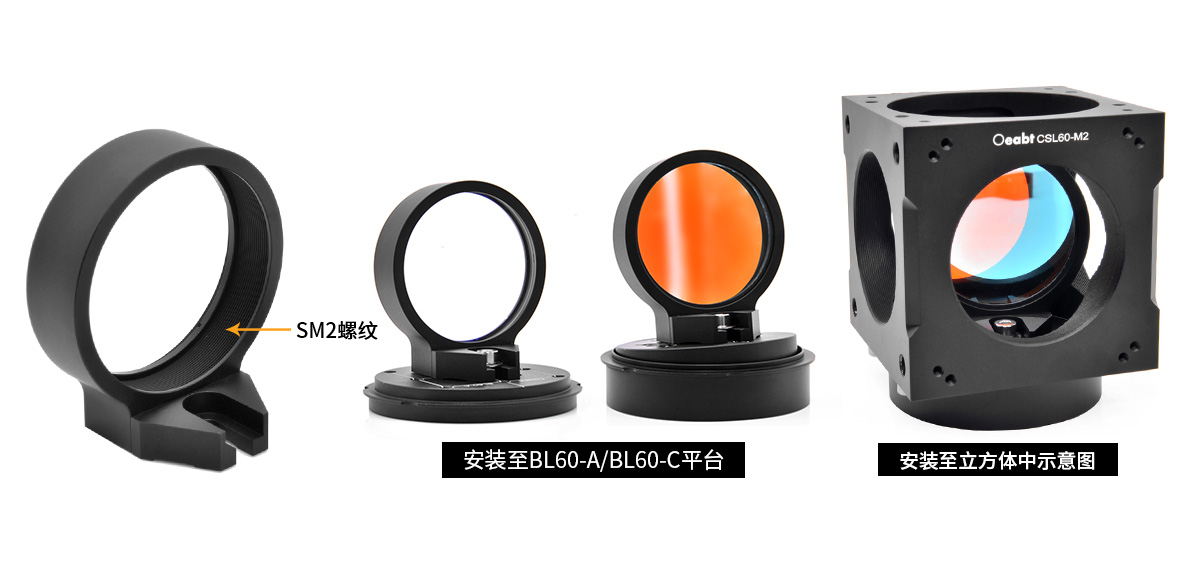

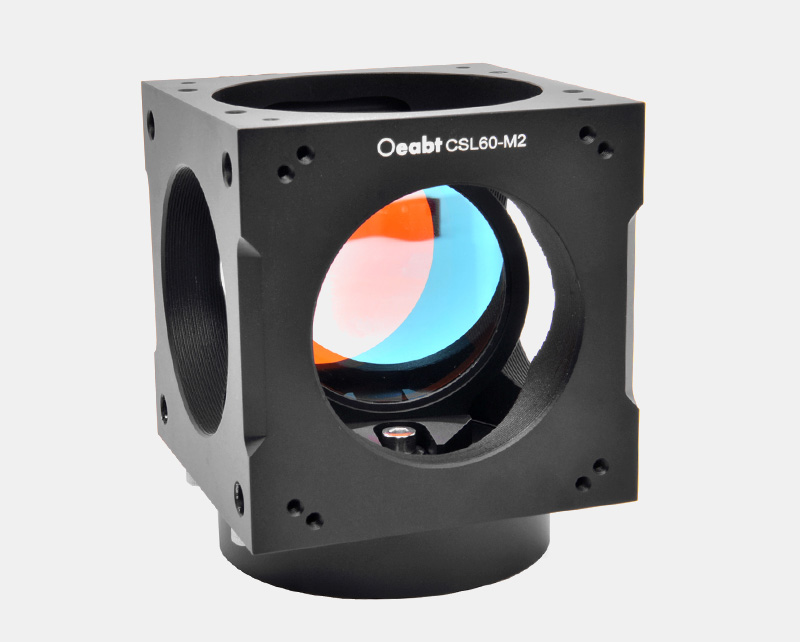

（4）LFM2-B帶SM2（2.035”-40）內螺紋，利用附帶的CSK4卡環可安裝厚度最大為13mm的?2英寸光學元件。該安裝座用于60mm籠式立方體中時，它可將光學元件定位在籠式立方的中心。這種特性對反射鏡安裝在籠式立方中時尤其重要。需搭配BL60-A構定平臺或BL60-C傾斜平臺才可以搭載至60mm籠式立方內使用。

??LB60-A?籠式立方體旋轉平臺點擊購買 >

??LB60-C?籠式立方體傾斜平臺點擊購買 >

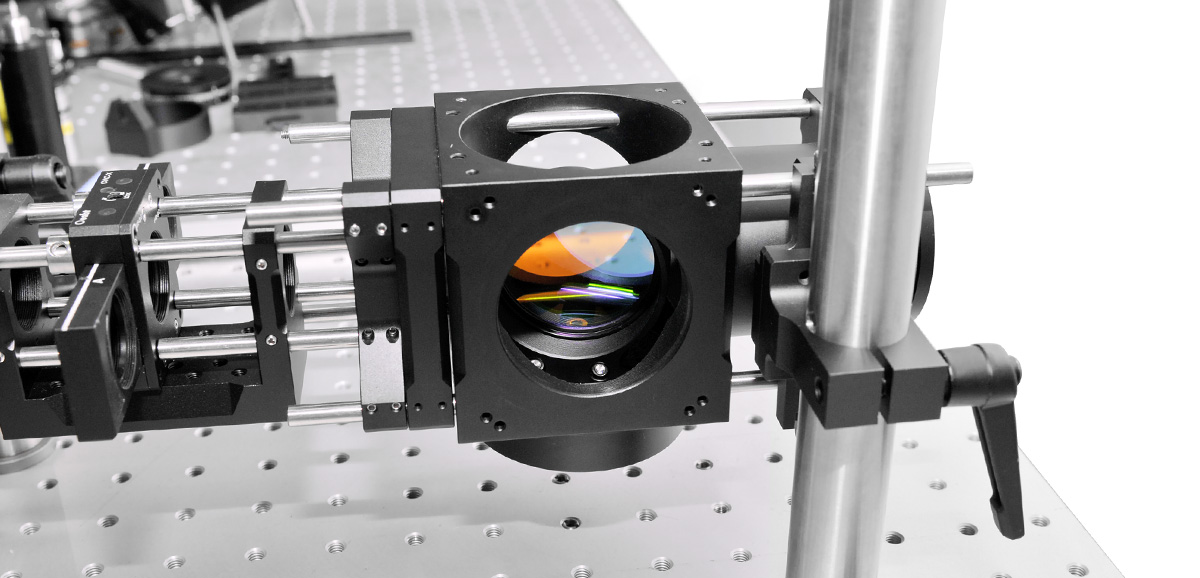

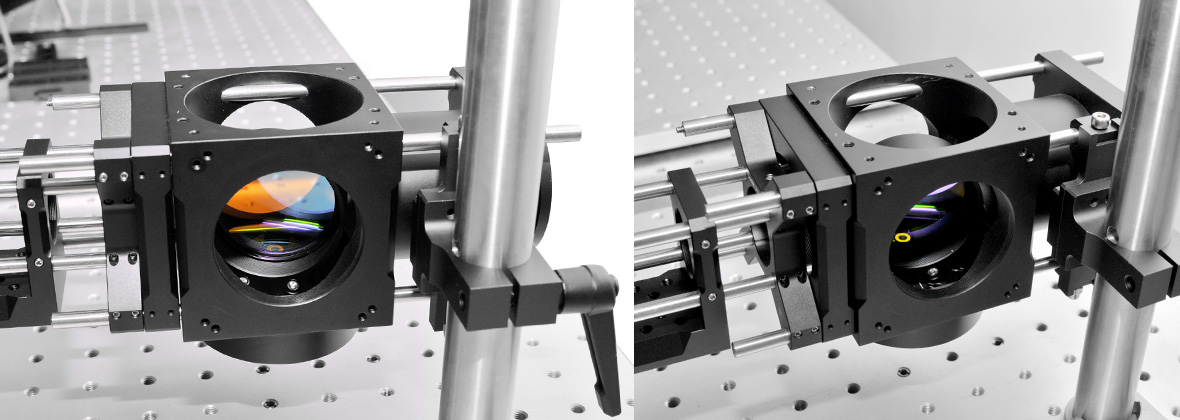

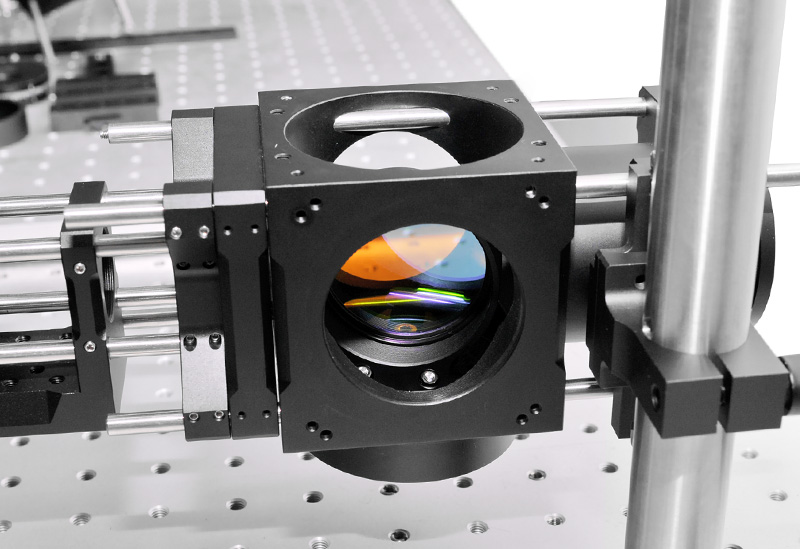

? ? ? ?60mm籠式立方體配件，搭配籠式立方體構建籠式系統，允許用戶根據預期應用的需要安裝自己的光學器件。?

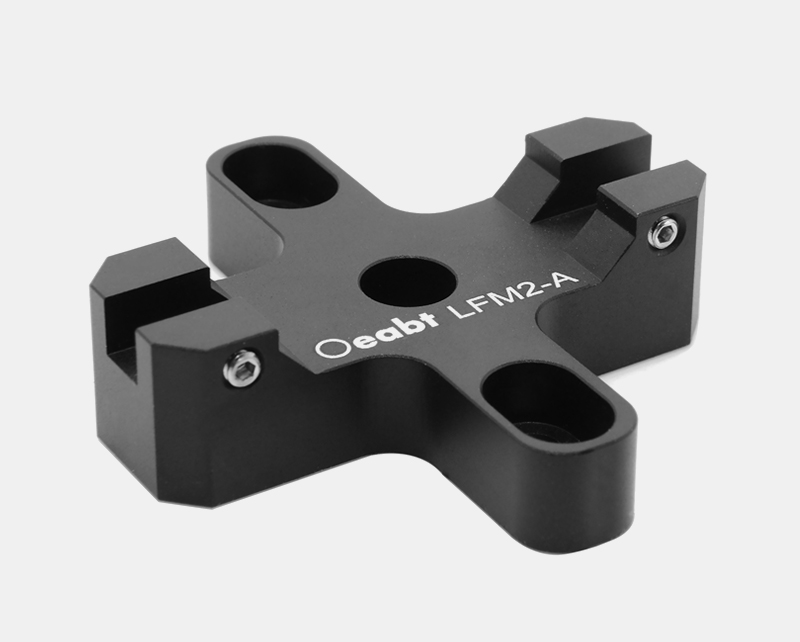

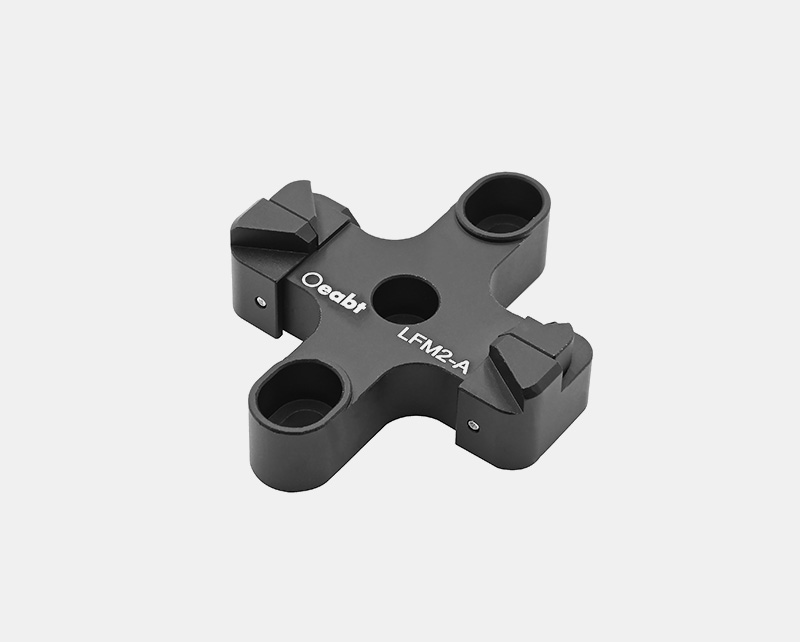

LFM2-A(新款) 矩形光元件安裝架

? 可夾持厚度小于4.0mm的矩形或正方形鏡片；

? 可夾持高至63mm和寬達30-53mm的矩形或正方形濾光片；

? 兩個緊定機構穩固光學元件的位置；

? 兼容BL60-A平臺和BL60-C傾斜平臺；

LFM2-A可夾持高至58mm和長達42-60mm的矩形或正方形濾光片，利用扳手?jǐn)Q緊濾光片架側面的緊定螺絲可穩固鏡片位置。需搭配BL60-A構定平臺或BL60-C傾斜平臺才可以搭載至60mm籠式立方內使用。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： LFM2-A(新款)

規格： 50.6*43.4*13.0mm

工程圖：點擊下載

對比：

單價：￥269

發貨日期：當天

購物車：

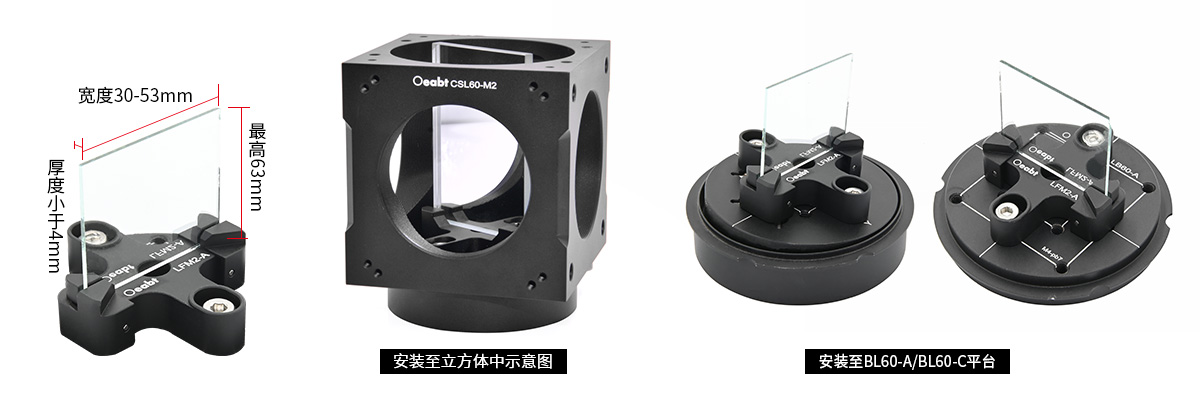

LFM2-A(新款) 矩形光元件安裝架

規格

50.6*43.4*13.0mm
材質

7075鋁合金
重量

20.0g
中心孔徑

/
螺紋類型

M4*3處
產品描述

可夾持最高63mm，寬度30-53mm，厚度≤4mm的光元件

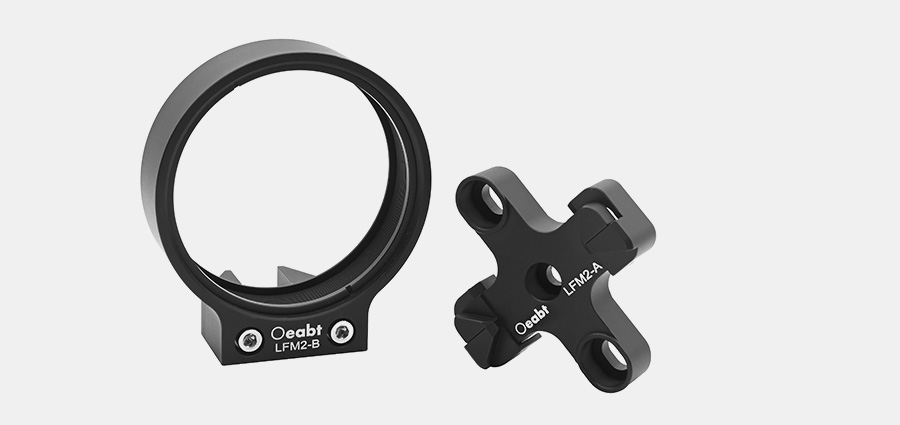

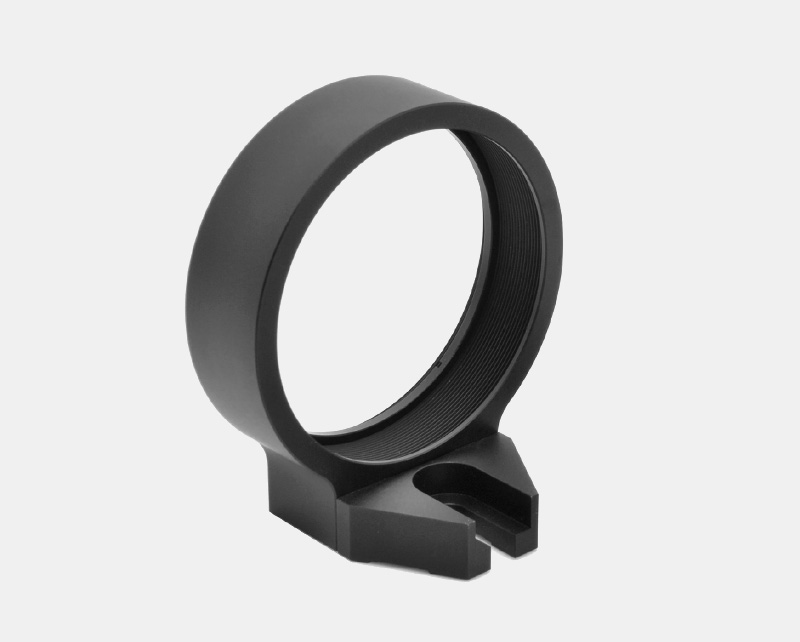

LFM2-B 圓形光元件安裝座

? 帶SM2（2.035”-40）螺紋孔；

? 可安裝?2英寸，最大厚度為13mm的光學元件；

? 兼容BL60-A平臺和BL60-C傾斜平臺；

LFM2-B帶SM2（2.035”-40）內螺紋，利用附帶的CSK4卡環可安裝厚度最大為13mm的?2英寸光學元件。需搭配BL60-A構定平臺或BL60-C傾斜平臺才可以搭載至60mm籠式立方內使用。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： LFM2-B

規格： 62.7*55.9*33.7mm

工程圖：點擊下載

對比：

單價：￥205

發貨日期：當天

購物車：

LFM2-B 圓形光元件安裝座

規格

62.7*55.9*33.7mm
材質

7075鋁合金
重量

35.2g
中心孔徑

SM2（2.035”-40）內螺紋
螺紋類型

M4*1處
產品描述

可安裝厚度最大為13mm的?2英寸光學元件

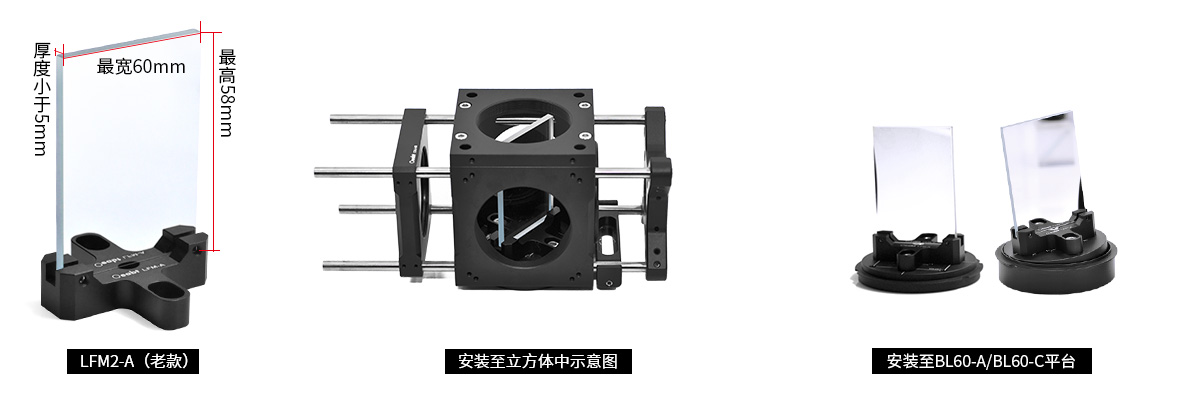

LFM2-A(老款) 矩形光元件安裝架

? 可夾持厚度小于4.8mm的矩形或正方形鏡片；

? 可夾持高至58mm和長達42-60mm的矩形或正方形濾光片；

? 兩個緊定機構穩固光學元件的位置；

? 兼容BL60-A平臺和BL60-C傾斜平臺；

LFM2-A（老款）可夾持高至58mm和長達42-60mm的矩形或正方形濾光片，利用扳手緊固螺絲可穩固鏡片位置。需搭配BL60-A構定平臺或BL60-C傾斜平臺才可以搭載至60mm籠式立方內使用。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： LFM2-A(老款)

規格： 50*54*90mm

工程圖：點擊下載

對比：

單價：￥205

發貨日期：當天

購物車：

LFM2-A(老款) 矩形光元件安裝架

規格

50*54*90mm
材質

7075鋁合金
重量

26.5g
中心孔徑

/
螺紋類型

M4*1處
產品描述

可夾持高至58mm和長達42-60mm的矩形或正方形濾光片
