低漂移系列
Low drift series

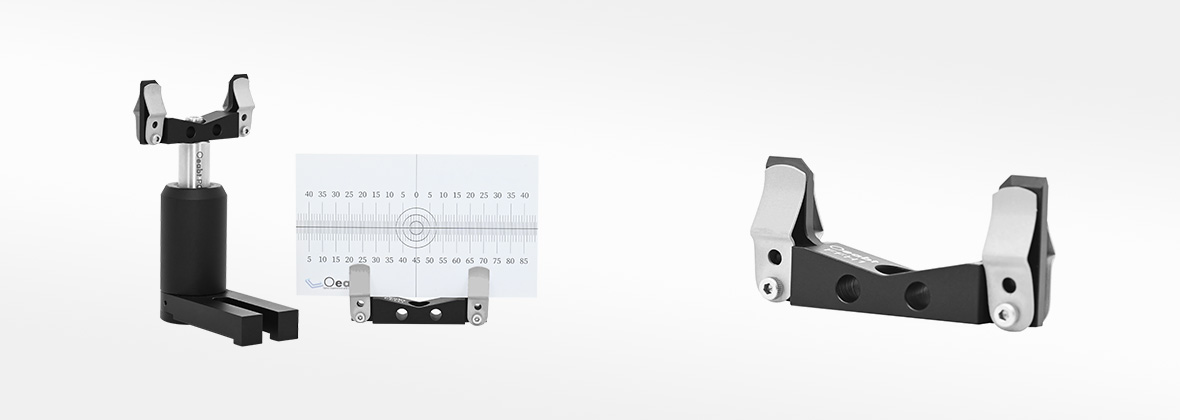

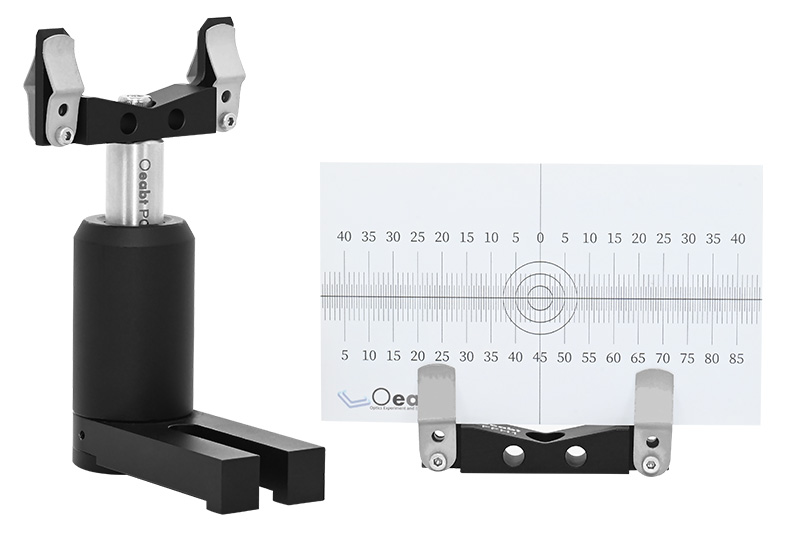

? 可同時安裝兩塊平板片、全息干板或測試靶；
? 最大夾持厚度1mm，夾持2塊板時單塊厚度0.5mm；
? 通過?4.8mm的沉頭孔可直接安裝到?12mm接桿上；
? 通過?4.5mm通孔疊裝夾具架，以安裝多個平板；

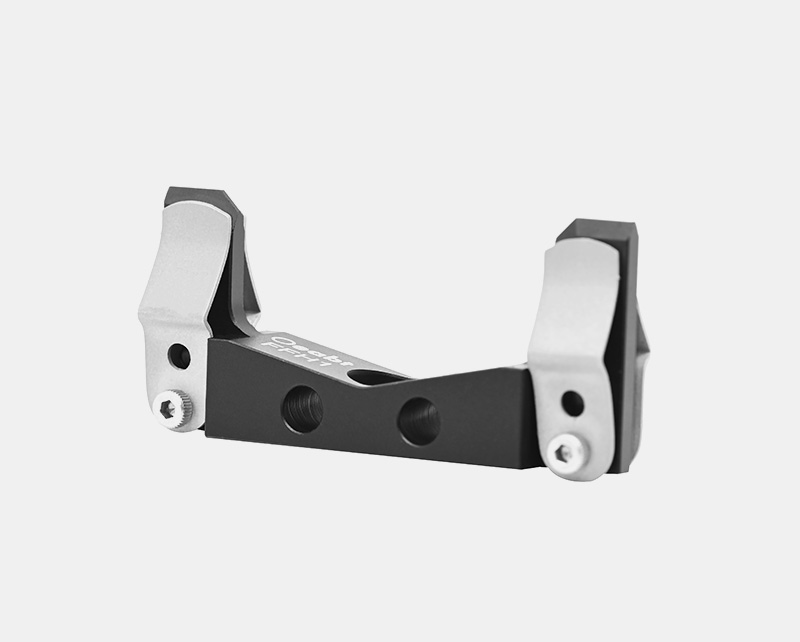

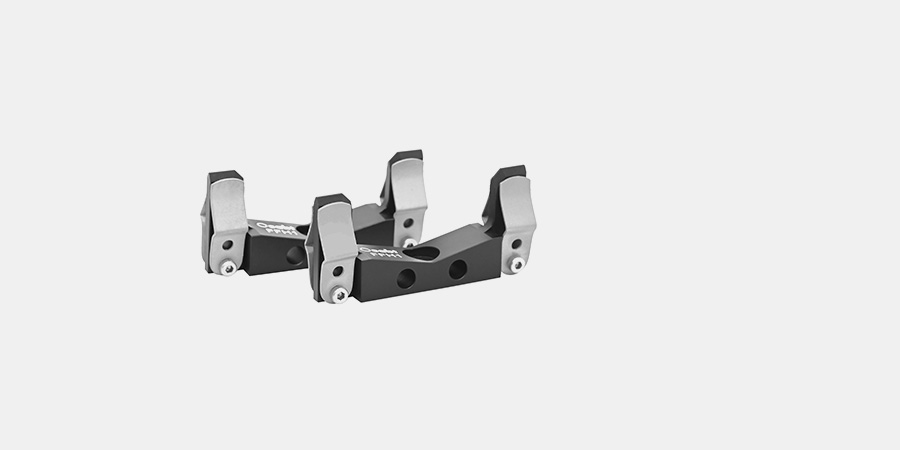

夾具架適合夾住1個或2個矩形平板，可以夾持寬度大于35 mm，且夾持1塊最厚為1mm，或2塊最厚0.5mm的矩形組件。
|
型號 |
FFH1 |
|
規格 |
50.8*10.7*23.4mm |
|
夾持厚度 |
寬度大于35 mm，最厚1mm的矩形平板 |
|
螺紋類型 |
1處?4.8mm沉頭孔，2處?4.5mm通孔 |
|
重量 |
12.4g |
|
材質 |
7075鋁合金 |

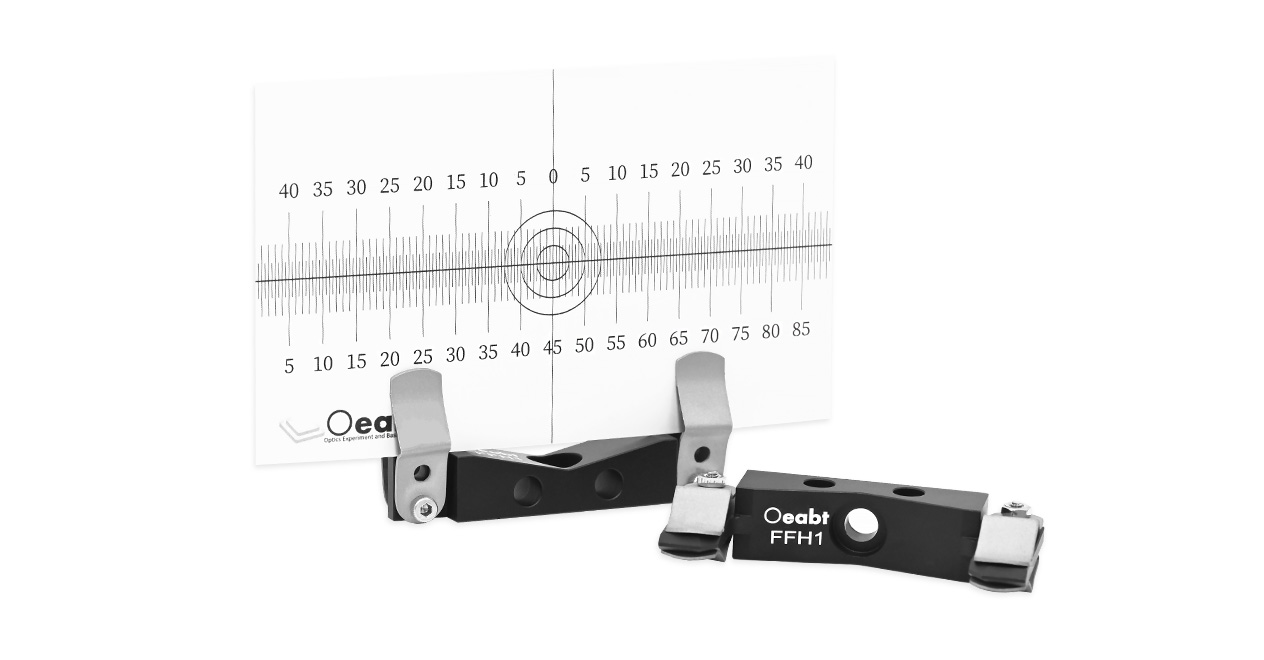

（1）夾具架適合夾住1個或2個矩形平板，可以夾持寬度大于35 mm，且夾持1塊最厚為1mm，或2塊最厚0.5mm的矩形組件。兼容多種全息干板和測試靶或矩形組件（不建議夾持鏡片元件，以防破裂受損）。

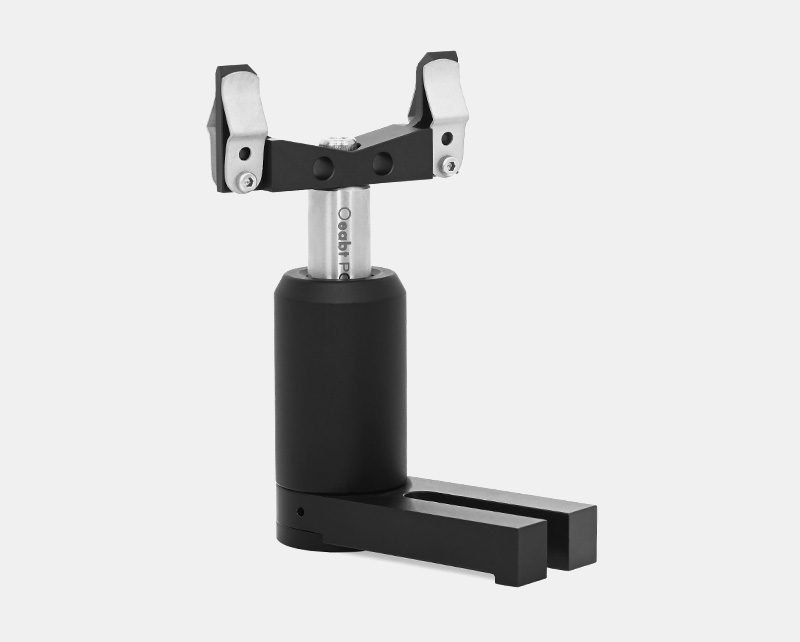

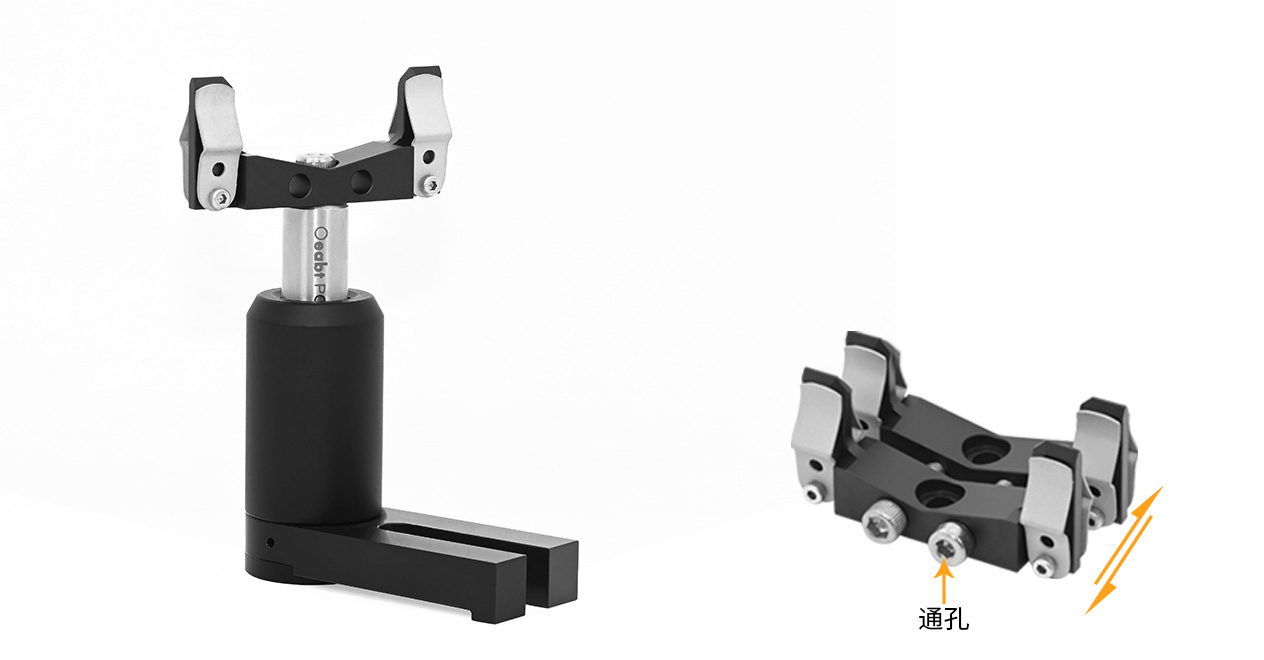

（2）夾具中心有1處?4.8mm的沉頭孔，通過M4柱頭螺絲可安裝到?12mm的接桿上。此外，架上側面帶有2個通孔，配合M4螺絲使用，能夠疊裝多個夾具架。
? 可同時安裝兩塊平板片、全息干板或測試靶；
? 最大夾持厚度1mm，夾持2塊板時單塊厚度0.5mm；
? 通過?4.8mm的沉頭孔可直接安裝到?12mm接桿上；
? 通過?4.5mm通孔疊裝夾具架，以安裝多個平板；

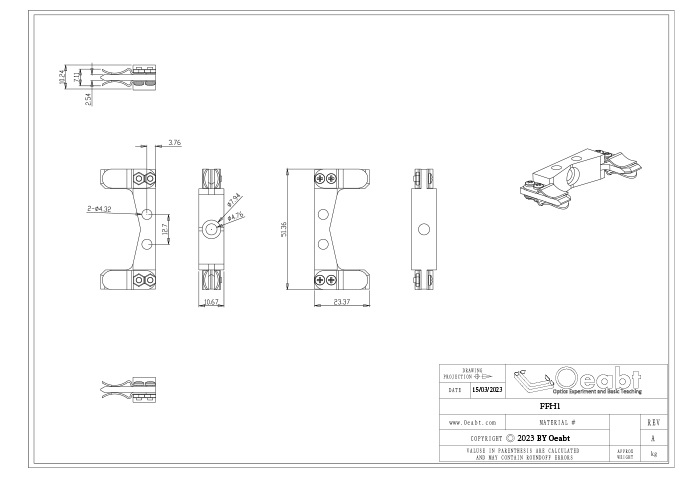

FFH1系列 點擊下載
