參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 用于±4°俯仰調節，Z軸方向±2mm平移；

? 利用壓臂/光元件安裝座極其適合用于棱鏡/矩形/圓形光元件；

? 臺面多螺紋陣列；

? 底部M4螺孔可連接接桿用于自由空間搭建；

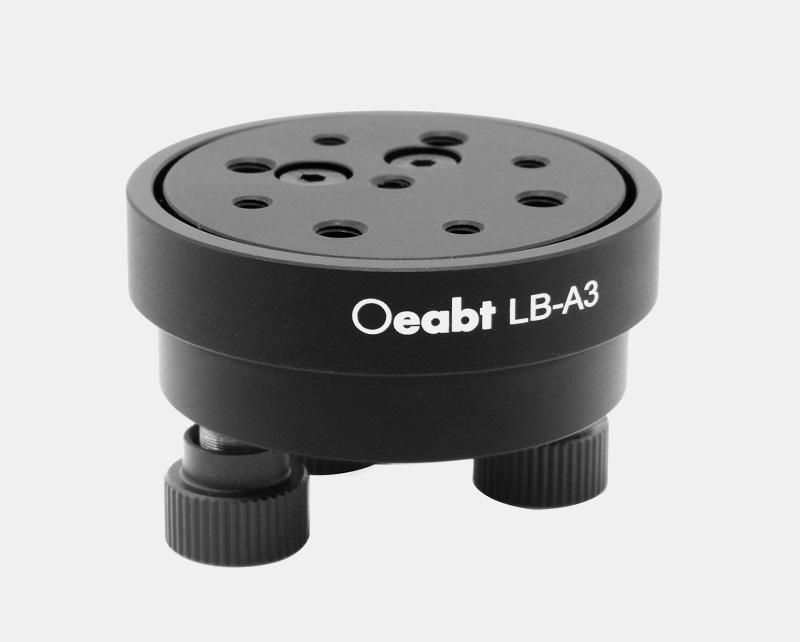

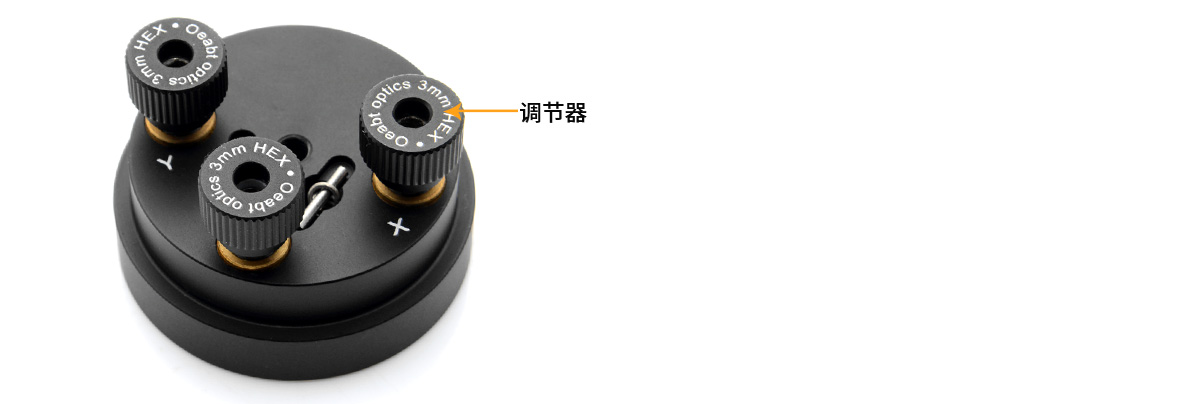

LB-A3傾斜調整安裝座背面具有三個調節器，可以提供俯仰調節，實現了±4°俯仰調節。

型號	LB-A3
規格	?50.3*17.0mm
螺紋類型	5處M3，5處M4
調節范圍	±4°俯仰調節，Z軸±2mm升降
重量	75.8g
材質	7075鋁合金

示意圖

通用參數

（1）LB-A3傾斜調整安裝座背面具有三個調節器，可以提供俯仰調節，實現了±4°俯仰調節。

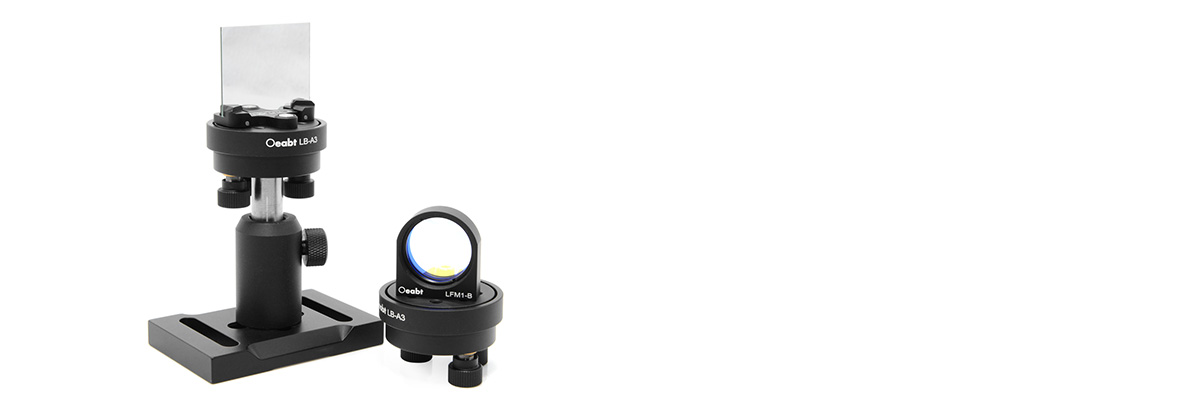

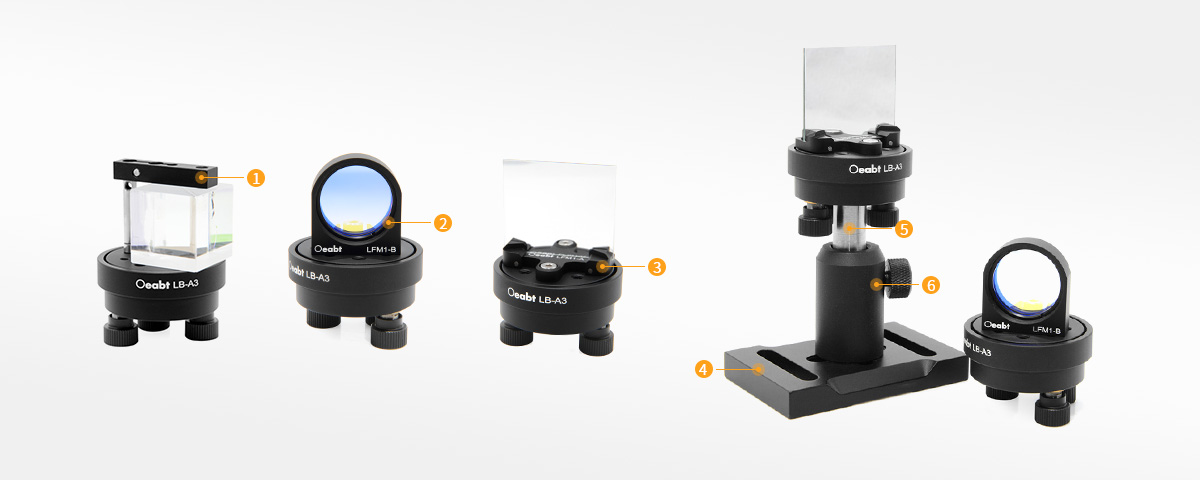

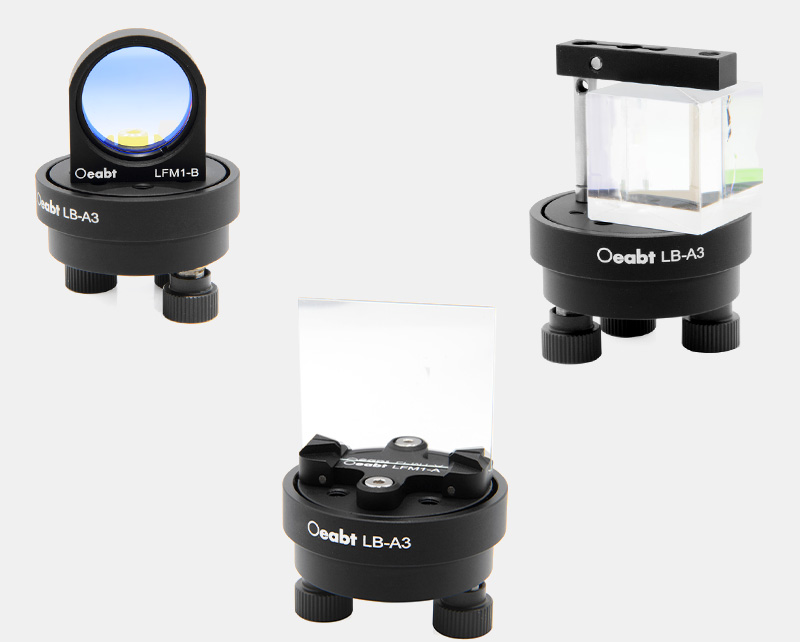

（2）臺面具有5處M3螺孔，4處M6螺孔，可搭配壓臂或光元件安裝座，夾持安裝矩形、正方形或圓形光學元件至調整架上。PRK3-A30壓臂可夾持最大25.4mm的棱鏡。LFM1-A矩形濾光片架可安裝厚度小于3mm，寬度在28-40mm的濾光片。而LFM1-B可安裝最厚為6.2mm的?1英寸光學元件。

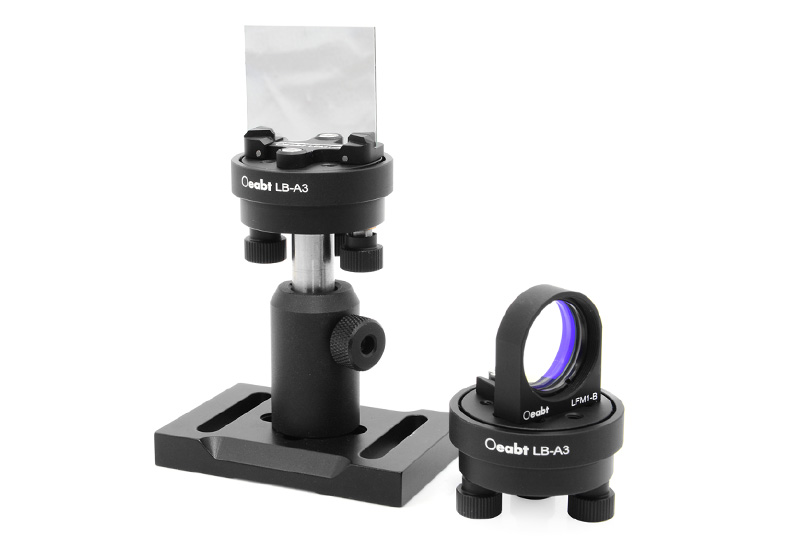

（3）平臺底部有一個M4螺孔，允許直接安裝到我們?12mm接桿上。

???PRK3-A30 ?5mm壓臂點擊購買 >	???LFM1-B 圓形光元件安裝座點擊購買 >
???LFM1-A 矩形濾光片架點擊購買 >	???M-BASE 可調節底板底座點擊購買 >
???PCA-S系列 ?12mm不銹鋼接桿點擊購買 >	???CA-A系列接桿支架點擊購買 >

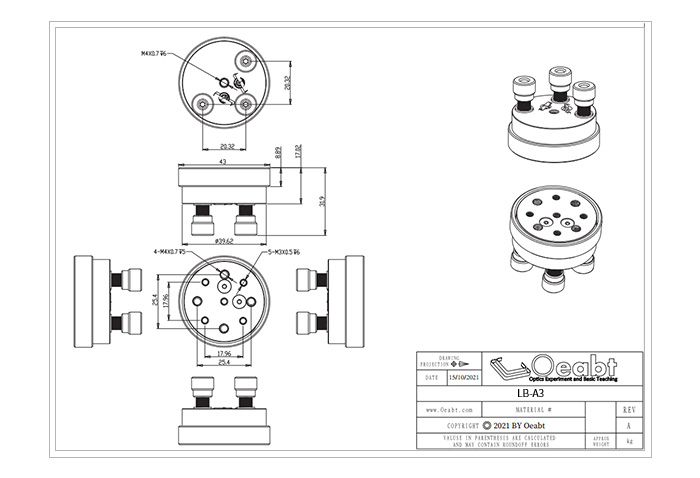

LB-A3 工程圖下載

LB-A3 STP文件

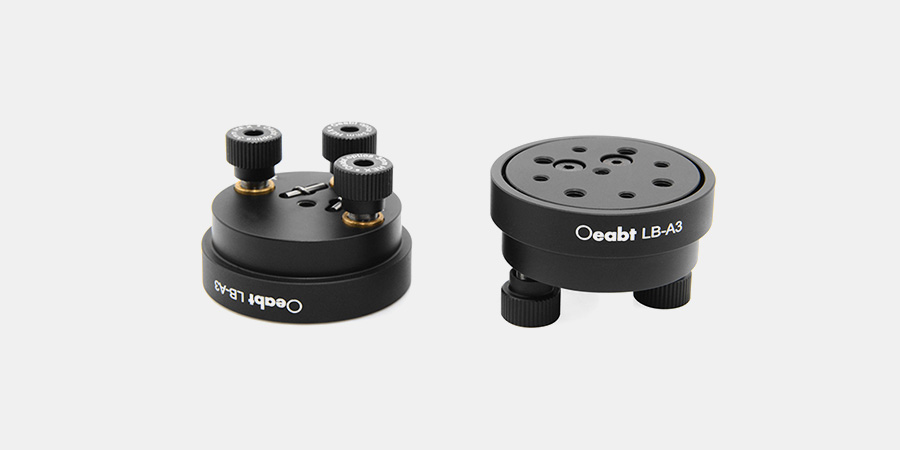

LB-A3 傾斜調整安裝座

? 用于±4°俯仰調節，Z軸方向±2mm平移；

? 利用壓臂/光元件安裝座極其適合用于棱鏡/矩形/圓形光元件；

? 臺面多螺紋陣列；

? 底部M4螺孔可連接接桿用于自由空間搭建；

LB-A3傾斜調整安裝座可調節±4°俯仰，搭配壓臂或光元件安裝座，夾持安裝矩形、正方形或圓形光學元件至調整架上。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： LB-A3

規格： ?50.3*17.0mm

工程圖：點擊下載

對比：

單價：￥298

發貨日期：當天

購物車：

LB-A3 傾斜調整安裝座

規格

?50.3*17.0mm
安裝孔直徑

/
材質

7075鋁合金
重量

75.8g
螺紋類型

5處M3，5處M4
產品描述

調節范圍:±4°俯仰調節
