參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 傾斜平臺，帶固定臺面；

? 由手擰旋鈕操作的俯仰調節；

? 可調仰俯傾斜角度±4°，最大負載2.5kg；

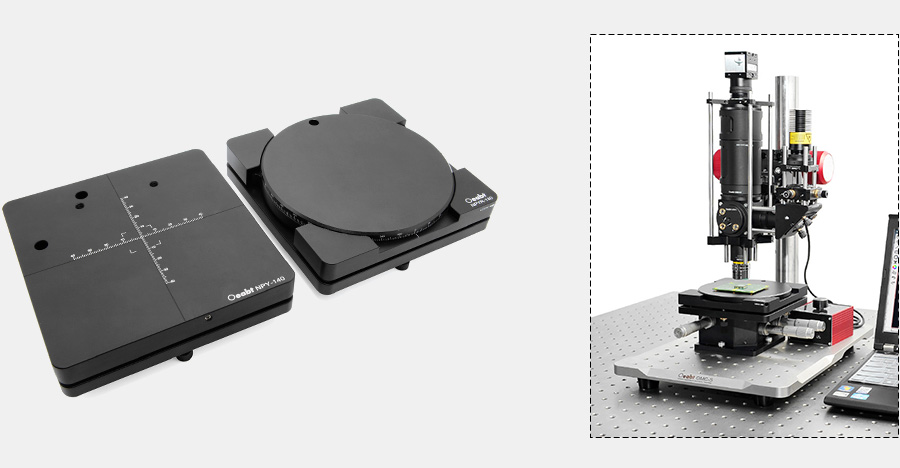

NPY系列位移臺提供±4°的俯仰和傾斜調節，通過背面處的兩個M5*0.25mm的精密調節器實現每轉5mrad（0.5°）。大面積的平滑臺面特別適合搭載樣品便于將光學器件與某個平面對準，兼容我們的Nano X3系列的撓性位移臺，通過臺面開有的沉頭孔用M4螺絲將平臺固定到工作表面。

型號	NPY-140	NPYR-130
臺面尺寸	140*140mm	?134mm
調節范圍	傾斜仰俯±4°	360°旋轉，傾斜仰俯±4°
載物高度	27.5mm	30mm
負載	2.5kg	2.5kg
重量	1262.1g	1302.2g
材質	7075鋁合金

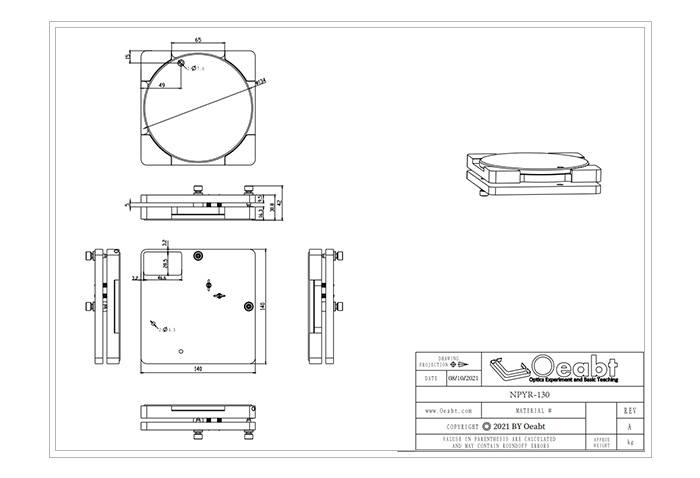

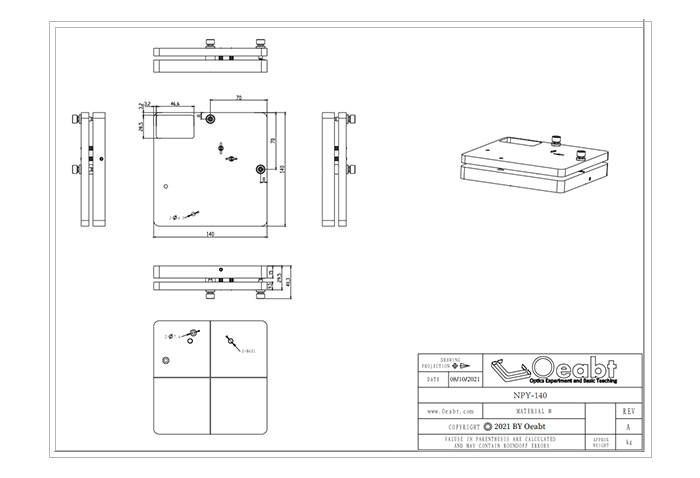

示意圖

通用參數

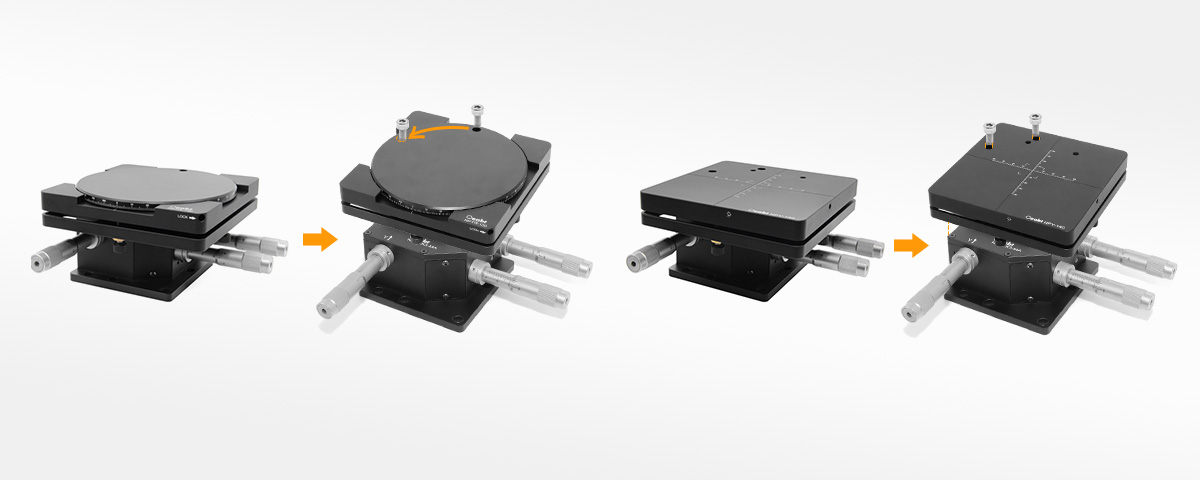

（1）NPY系列位移臺提供±4°的俯仰和傾斜調節，通過背面處的兩個M5*0.25mm的精密調節器實現每轉5mrad（0.5°）。大面積的平滑臺面特別適合搭載樣品便于將光學器件與某個平面對準，兼容我們的Nano X3系列的撓性位移臺，通過臺面開有的沉頭孔用M4螺絲將平臺固定到工作表面。

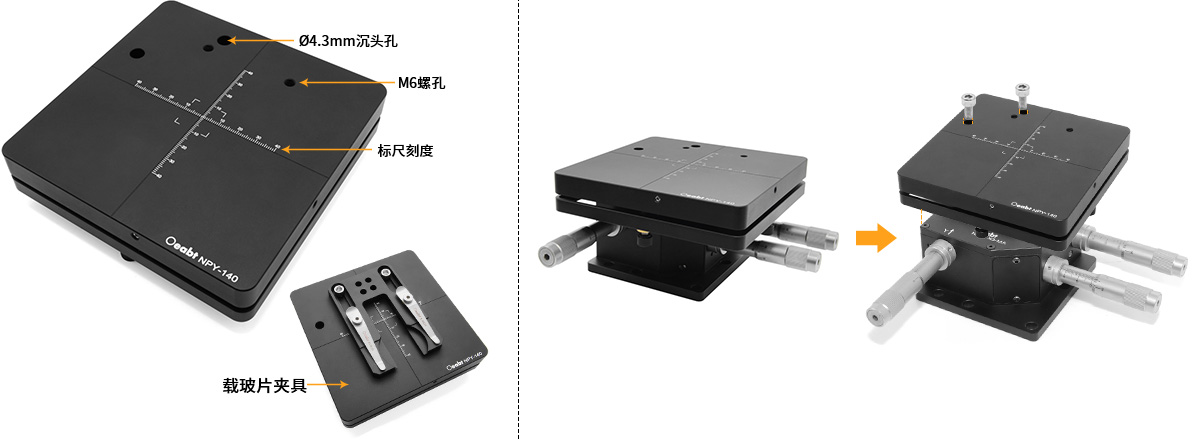

（2）NPY-140傾斜平臺的工作臺面為140*140mm，臺面帶十字刻度校準線槽，可作位置參考，便于臺面搭載樣品的對準校位。安裝至Nano X3系列撓性位移臺時，通過臺面開有的沉頭孔用M4螺絲將平臺固定到工作表面。此外臺面還有2處M6螺孔，用于固定和安裝各種組件，比如載玻片夾具。

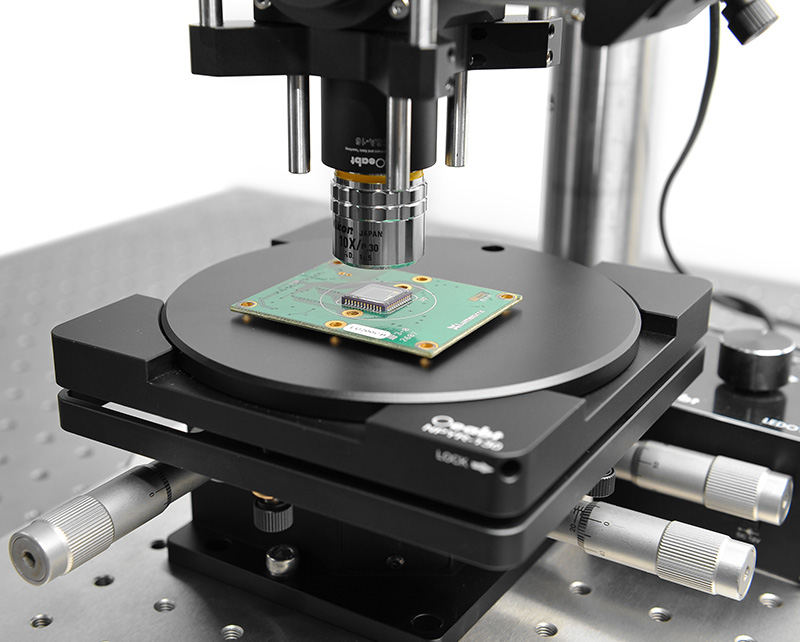

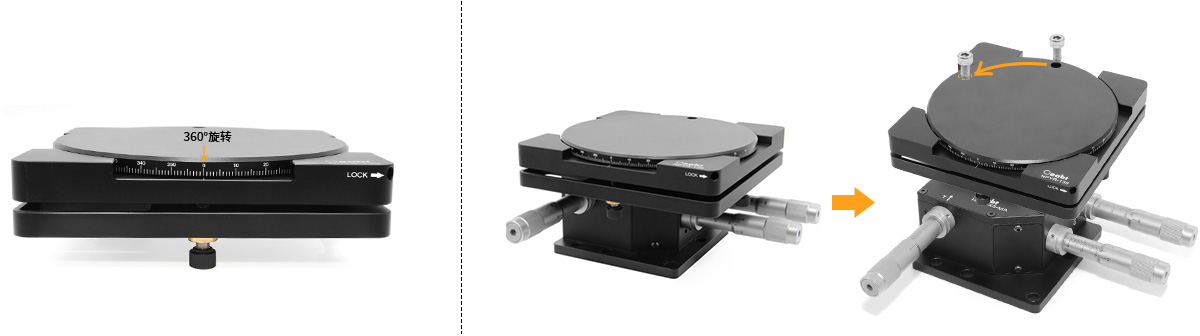

（3）NPY-130傾斜旋轉平臺的工作臺面為?134mm，可進行360°的連續旋轉。該旋轉平臺外邊緣的角度刻度便于用戶設置平臺的角度方向，然后再用2mm六角鎖定“Lock”螺絲鎖住旋轉位置。鎖定旋轉軸不會妨礙俯仰(ΘX)和傾斜(ΘY)軸的調節。該平臺的旋轉和仰俯傾斜可以自由改變，不會影響所連接組件的穩定性。

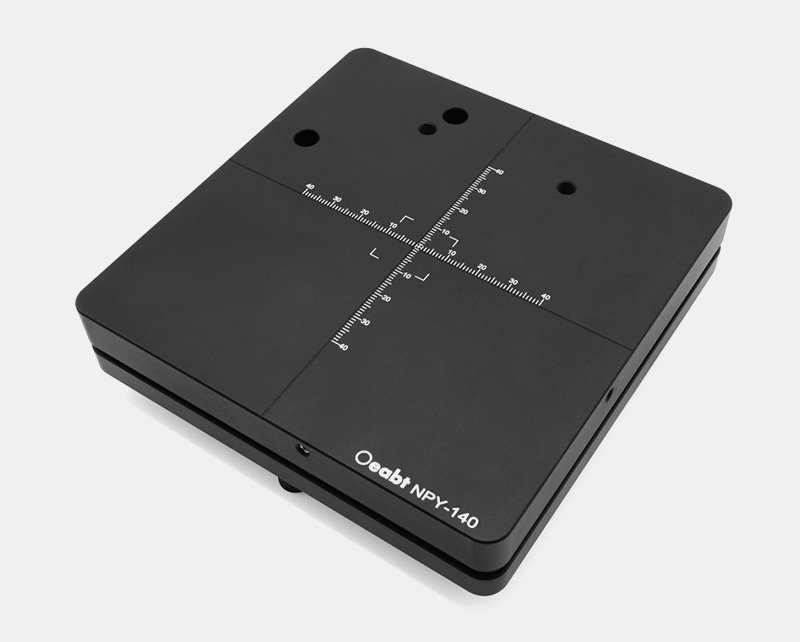

NPY-140 傾斜平臺

? 傾斜平臺，帶固定臺面，臺面尺寸140*140mm；

? 搭配Nano X3系列位移臺使用；

? 由手擰旋鈕操作的俯仰調節；

? 可調仰俯傾斜角度±4°，最大負載2.5kg；

? 帶十字刻度標尺線槽，可作為位置參考，并便于臺面搭載物體的對準；

NPY-140傾斜平臺的工作臺面為140*140mm，臺面帶十字刻度校準線槽，可作位置參考，便于臺面搭載樣品的對準校位。安裝至Nano X3系列位移臺載玻片夾具。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： NPY-140

規格：臺面尺寸:140*140mm

工程圖：點擊下載

對比：

單價：￥690

發貨日期：當天

購物車：

NPY-140 傾斜平臺

規格

臺面尺寸:140*140mm
安裝孔直徑

/
材質

7075鋁合金
重量

1262.1g
螺紋類型

?4.3mm沉頭孔
產品描述

調節范圍:傾斜仰俯±4°;
載物高度:27.5mm;
負載:2.5kg;

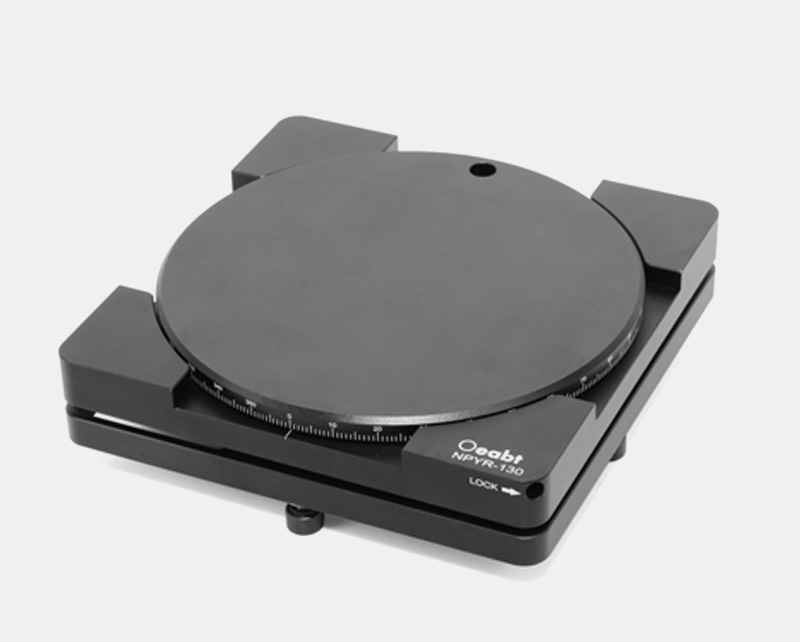

NPYR-130 傾斜旋轉平臺

? 傾斜旋轉平臺，帶旋轉臺面，臺面尺寸?134mm；

? 搭配Nano X3系列位移臺使用；

? 360°的連續旋轉，可通過“Lock”鎖住轉臺旋轉位置；

? 由手擰旋鈕操作的俯仰調節；

? 可調傾斜角度±4°，最大負載2.5kg；

NPY-130傾斜旋轉平臺的工作臺面為?134mm，可進行360°的連續旋轉。該旋轉平臺外邊緣的角度刻度便于用戶設置平臺的角度方向，然后再用2mm六角鎖定“Lock”螺絲鎖住旋轉位置。鎖定旋轉軸不會妨礙俯仰(ΘX)和傾斜(ΘY)軸的調節。該平臺的旋轉和仰俯傾斜可以自由改變，不會影響所連接組件的穩定性。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： NPYR-130

規格：臺面尺寸:?134mm

工程圖：點擊下載

對比：

單價：￥940

發貨日期：當天

購物車：

NPYR-130 傾斜旋轉平臺

規格

臺面尺寸:?134mm
安裝孔直徑

/
材質

7075鋁合金
重量

1302.2g
螺紋類型

2處?4.3mm沉頭孔
產品描述

調節范圍:360°旋轉, 傾斜仰俯±4°;
載物高度:30mm;
負載:2.5kg;
