參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? ?雙圓心孔設計，并使安裝的激光器保持穩固和優良的初始同心度；兼容?30-44mm的氦氖激光器安裝；提供±5°俯仰角度和±5°偏擺角度的可調范圍；兼容60mm籠式系統；

CSJ-TILT設計帶有雙圓心孔的調整座，可兼容安裝?30mm-?44mm的氦氖激光器或圓柱形組件的無漂移定位。同時通過圓弧約束及三點定位功能，使得氦氖激光器安裝穩固以確保可重復的角度方向和穩定性。

型號	CSJ-TILT
規格	79.184.616.0mm
夾持直徑	?30mm-44mm
調節范圍	±5°俯仰，±5°偏擺
通孔間距	?6.02mm，間距60*60mm
重量	129.2g
材質	7075鋁合金

示意圖

通用參數

（1）CSJ-TILT設計帶有雙圓心孔的調整座，可兼容安裝?30mm-?44mm的氦氖激光器或圓柱形組件的無漂移定位。同時通過圓弧約束及三點定位功能，使得氦氖激光器安裝穩固以確保可重復的角度方向和穩定性。

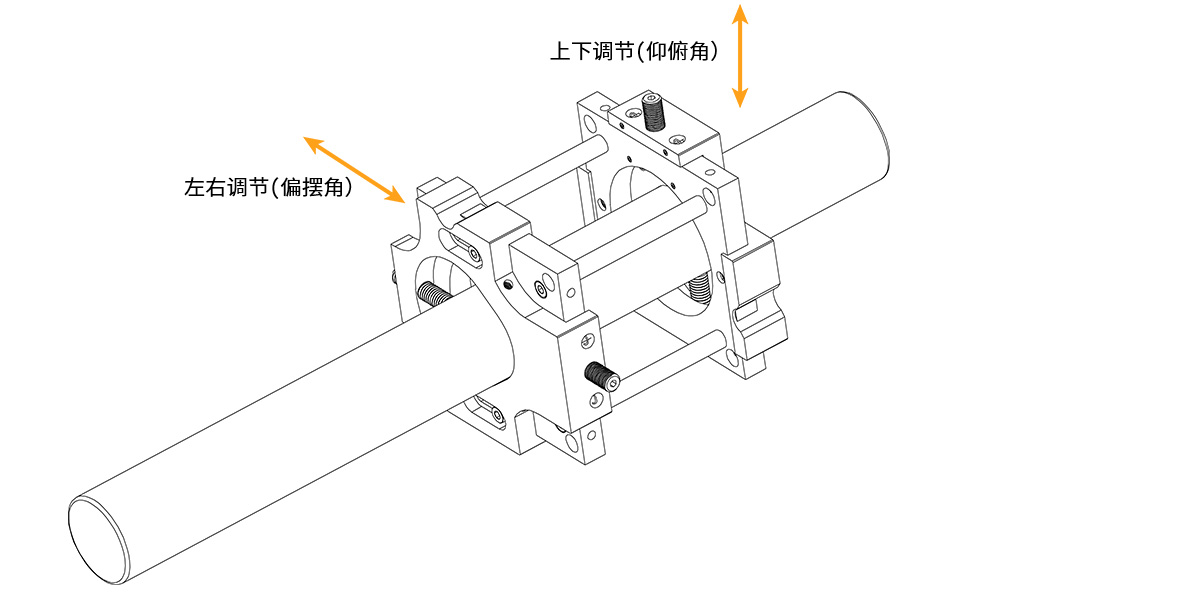

（2）拉簧一端的調節螺絲還提供了±5°俯仰和±5°偏轉控制用于激光光源定位，以實現平滑調節、小交叉耦合和精確的光束放置。當角度調整完畢，可擰緊前面板左右兩處柱頭螺絲鎖定角度位置。

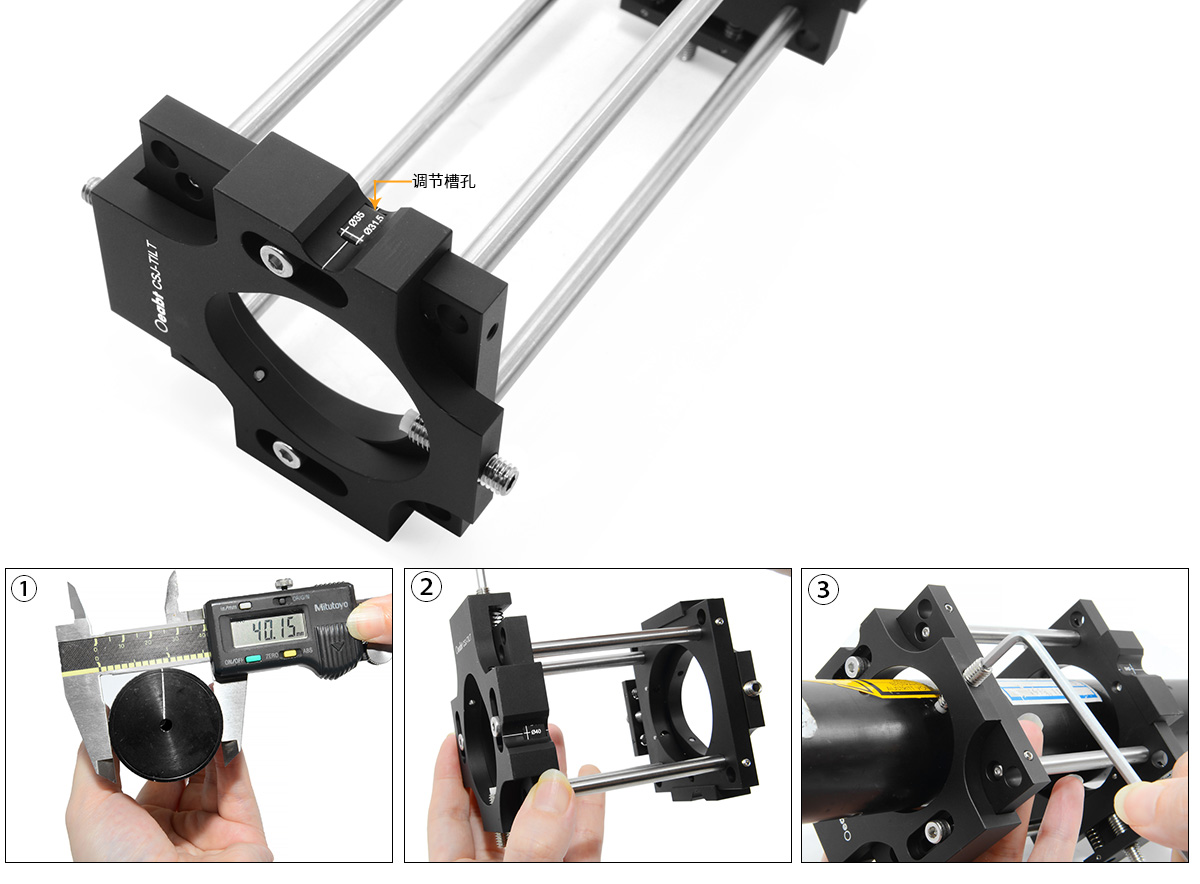

（3）安裝座一端側面具有調節槽孔，且激光刻有直徑參考數字（該數字即為安裝直徑）。通過調節槽孔旁的對準線可快捷定位調節直徑，從而快速安裝。注意，確定夾持直徑后的安裝位置此刻即為中心同軸。

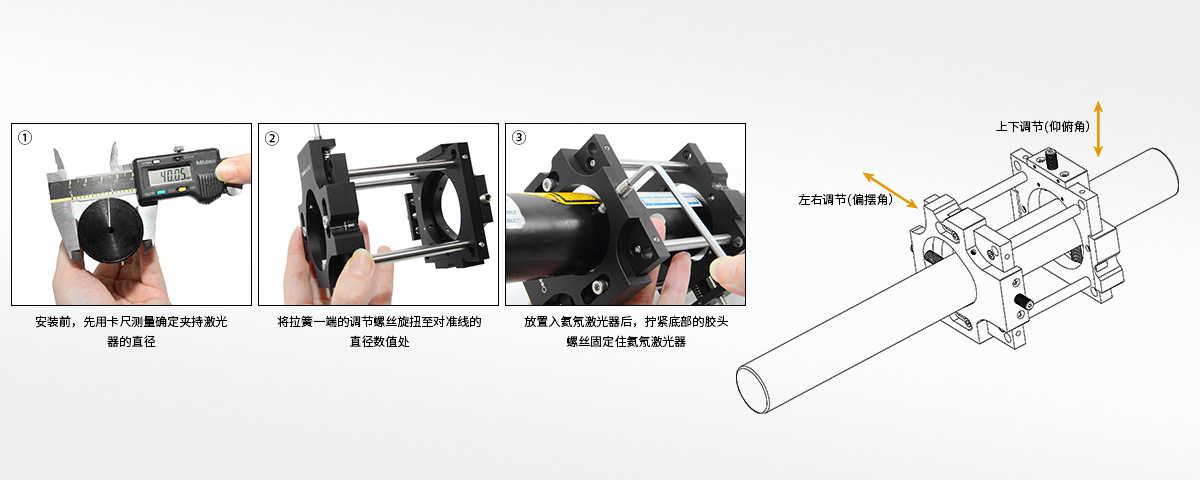

安裝前，先用卡尺測量確定夾持激光器的直徑，利用拉簧一端的調節螺絲旋扭至調節槽孔標識的直徑位置。放置入氦氖激光器后，即可擰緊底部的緊定螺絲夾持固定氦氖激光器。

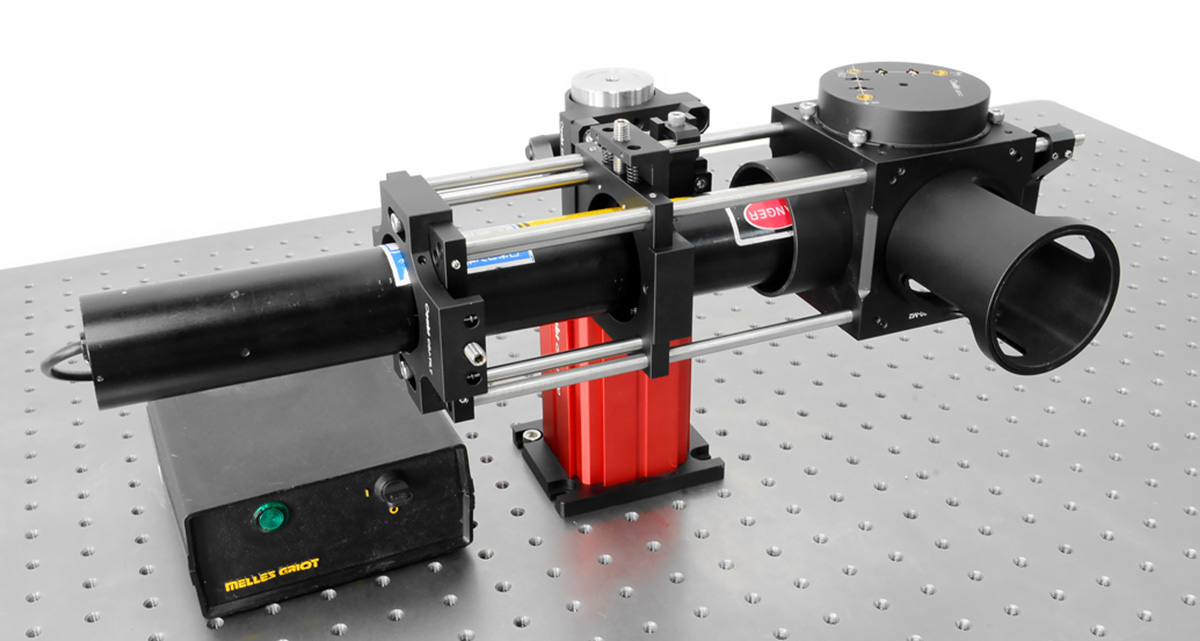

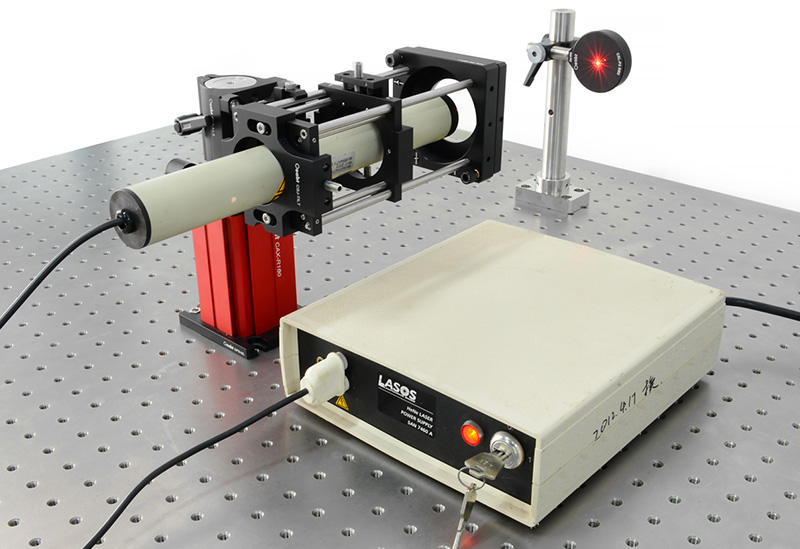

（4）安裝座周邊有4處?6.02mm的通孔，間距60*60mm，可兼容60mm籠式系統，與籠式組件集成使用。另可搭配CSK-A60卡入式安裝支架應用于自由空間搭建。

（5）預安裝置件：

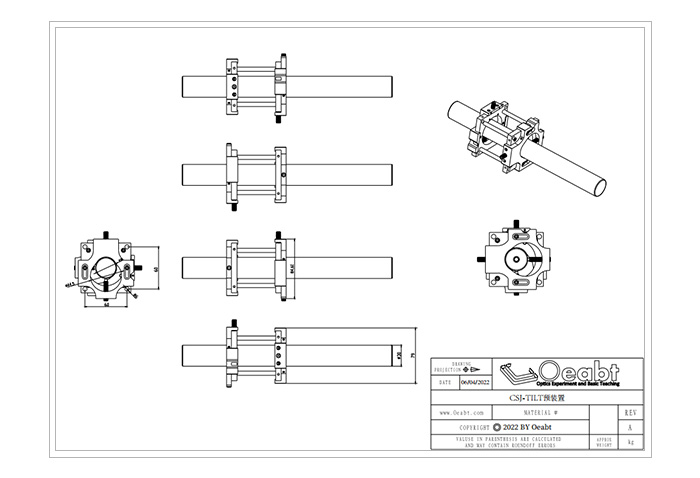

工程圖下載

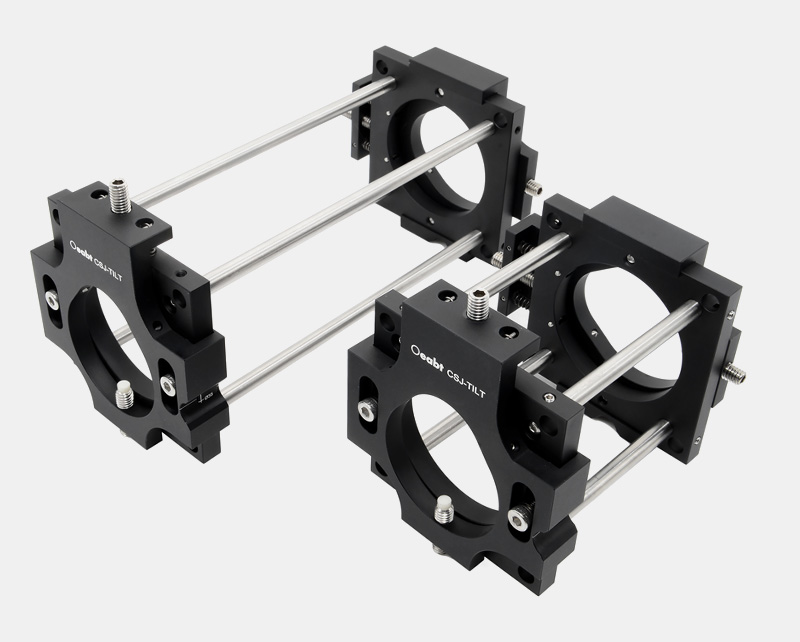

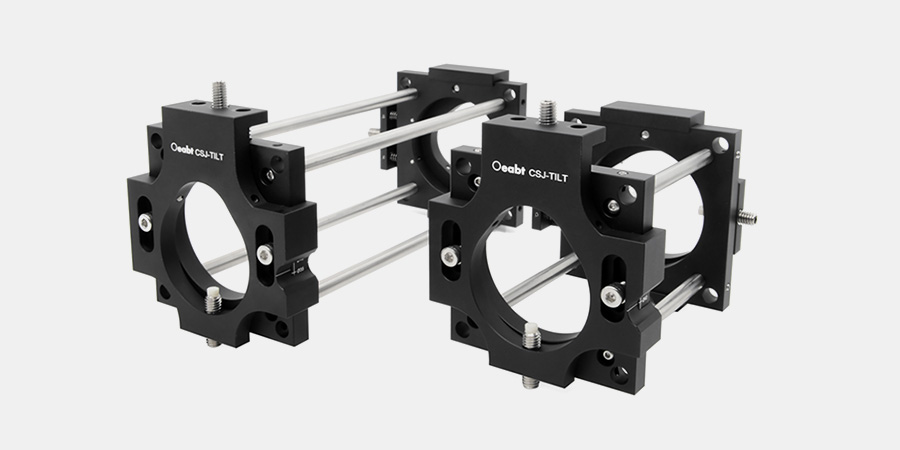

CSJ-TILT 氦氖激光器夾具架【預裝置件】

? 預裝置件；

? 雙圓心孔設計，并使安裝的激光器保持穩固和優良的初始同心度；

? 兼容?30-44mm的氦氖激光器安裝；

? 提供±5°俯仰角度和±5°偏擺角度的可調范圍；

? 兼容60mm籠式系統；

夾具架可提供±5°俯仰和±5°偏轉控制用于激光光源定位，以實現平滑調節、小交叉耦合和精確的光束放置。安裝座一端側面具有調節槽孔，且激光刻有直徑參考數字（該數字即為安裝直徑）。通過調節槽孔旁的對準線可快捷定位調節直徑，從而快速安裝。注意，確定夾持直徑后的安裝位置此刻即為中心同軸。

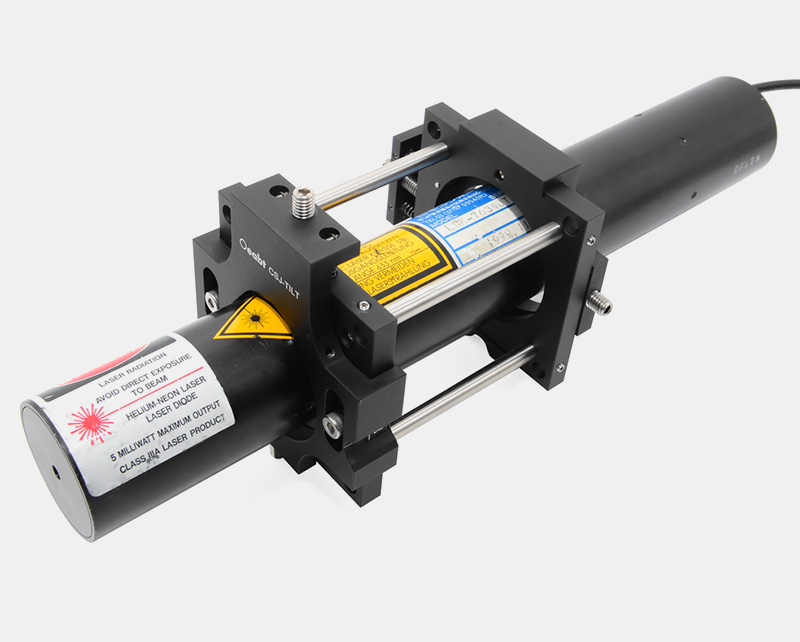

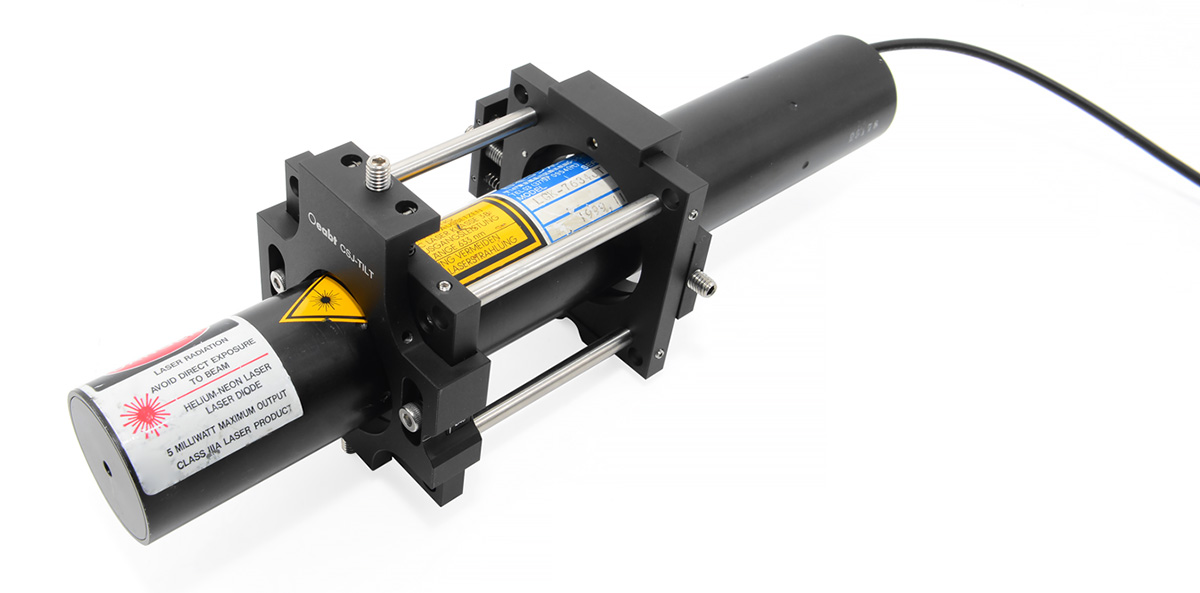

可安裝?30-44mm氦氖激光器

型號

規格

工程圖

對比

單價

發貨日期

購物車

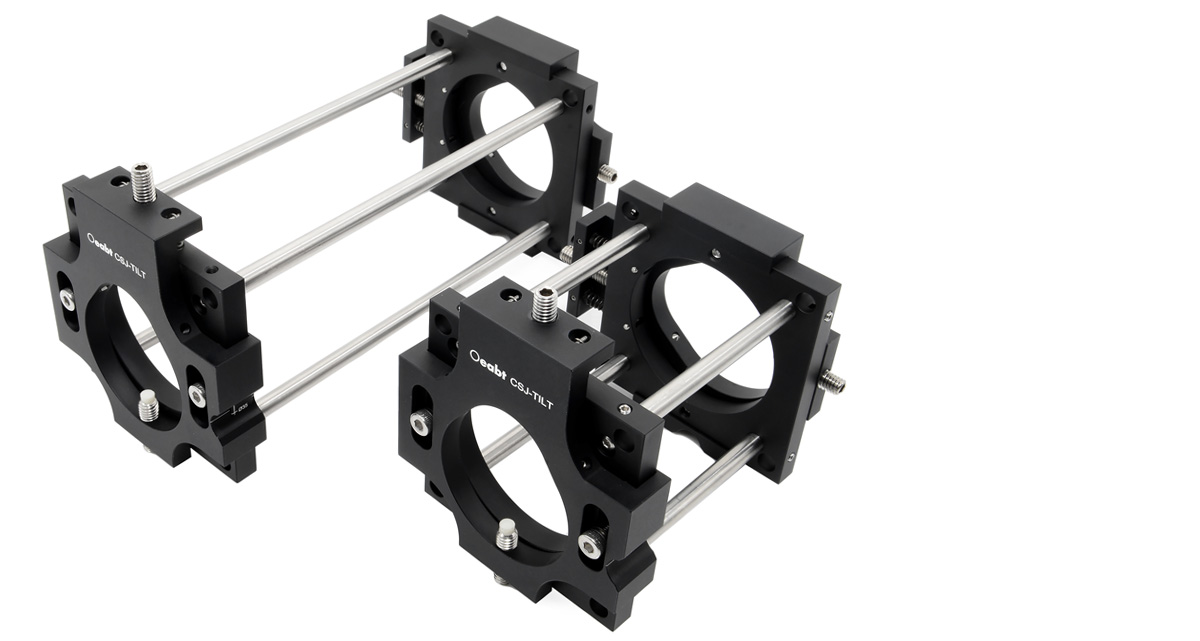

型號： CSJ-TILT-76

規格：支桿長度76mm

工程圖：點擊下載

對比：

單價：￥1095

發貨日期：當天

購物車：

CSJ-TILT-76 氦氖激光器夾具架
型號： CSJ-TILT-152

規格：支桿長度152mm

工程圖：點擊下載

對比：

單價：￥1135

發貨日期：當天

購物車：

CSJ-TILT-152 氦氖激光器夾具架
