參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

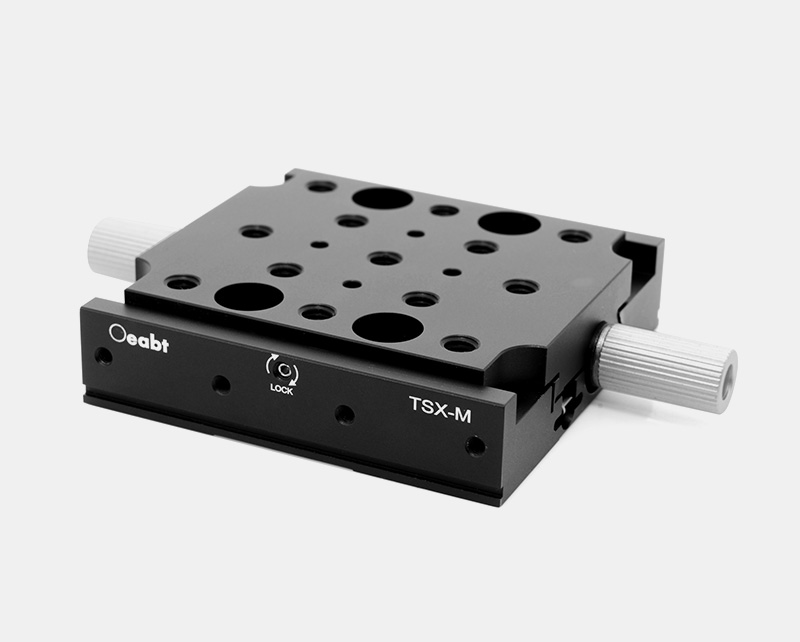

產品說明

? 燕尾形滑動軸承可實現±12.5mm線性行程；

? 兩端處的手?jǐn)Q旋鈕可調整行程；

? 模塊化設計方便正交搭建XYZ三軸配置；

? 臺面多螺紋孔陣列，大限度地增加運動組件的安裝選擇；

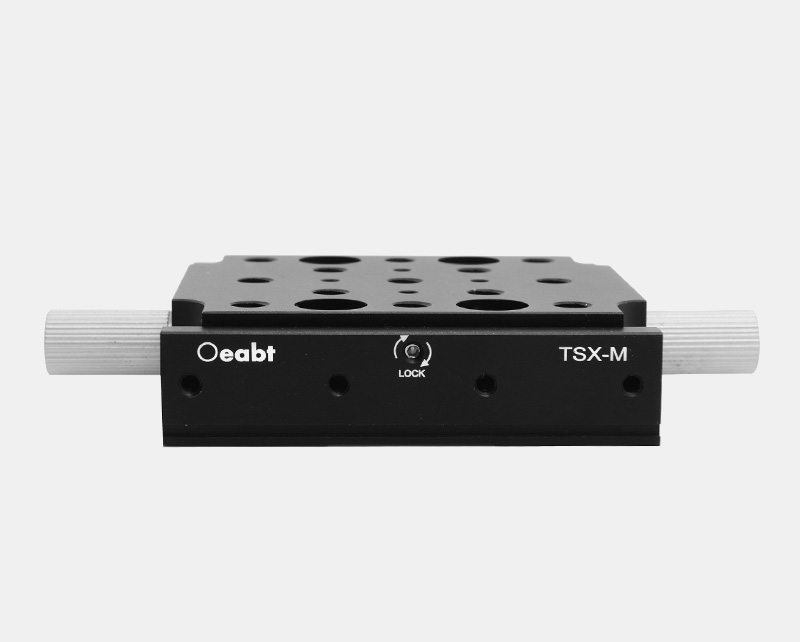

TSX-M燕尾位移臺適用于一般的運動控制應用，它提供25mm行程，使用M6*1mm的導螺桿，在整個行程范圍內提供平穩的線性定位。導螺桿每轉一圈使位移臺移動1mm。位移臺側面的鎖定片中間的螺絲鎖定，以防意外運動。

型號	TSX-M
規格	75.075.019.6mm（不包含旋鈕）
行程范圍	±12.5mm
承載能力	30kg
螺紋類型	13處M6螺孔、4處?7.5mm沉頭孔
重量	260.0g
材質	7075鋁合金

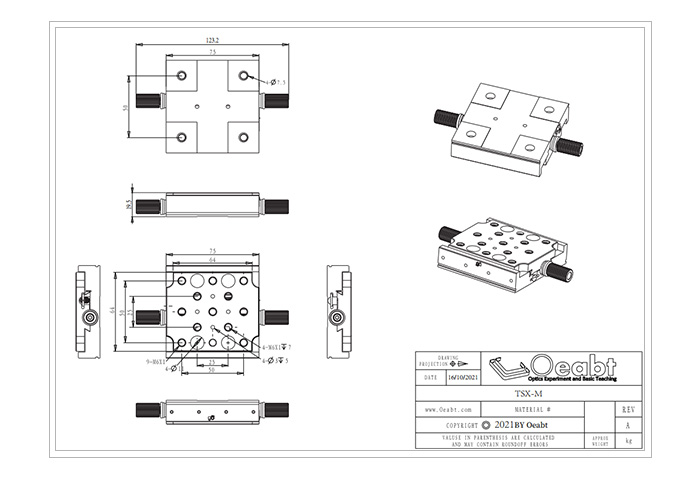

示意圖

通用參數

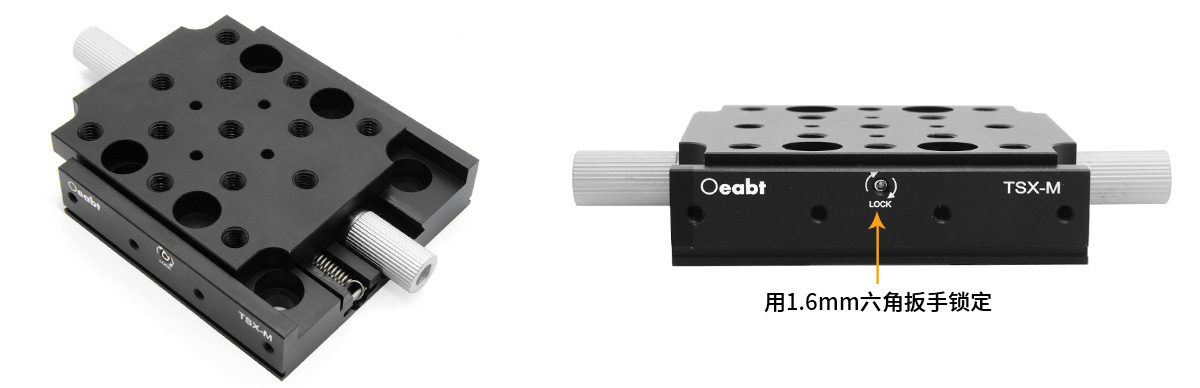

（1）TSX-M燕尾位移臺適用于一般的運動控制應用，它提供25mm行程，使用M6*1mm的導螺桿，在整個行程范圍內提供平穩的線性定位。導螺桿每轉一圈使位移臺移動1mm。位移臺側面的鎖定片中間的螺絲鎖定，以防意外運動。

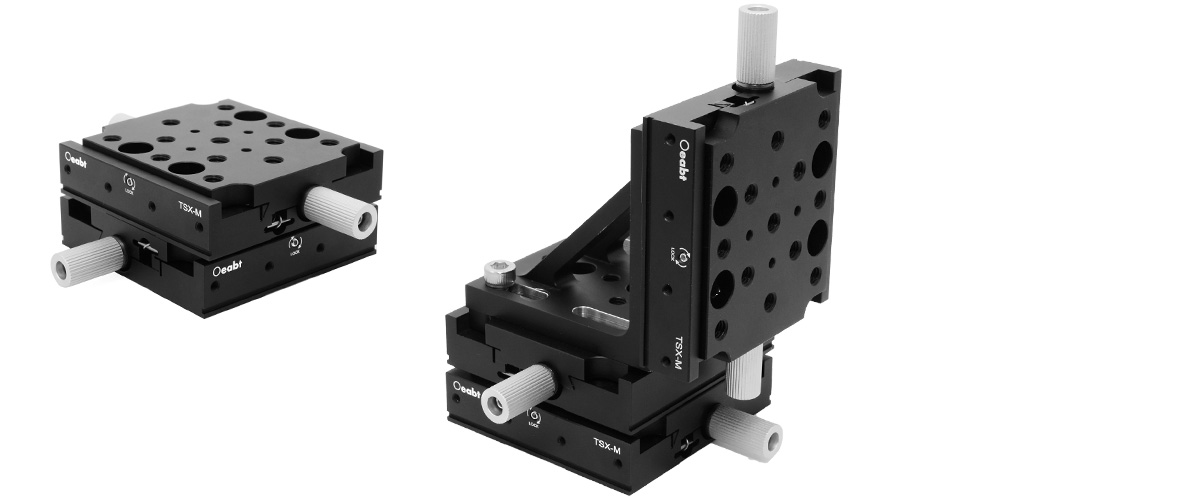

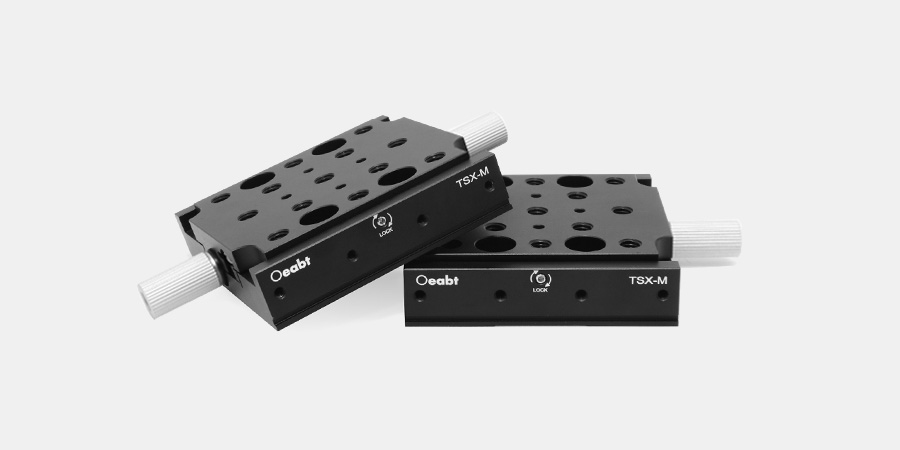

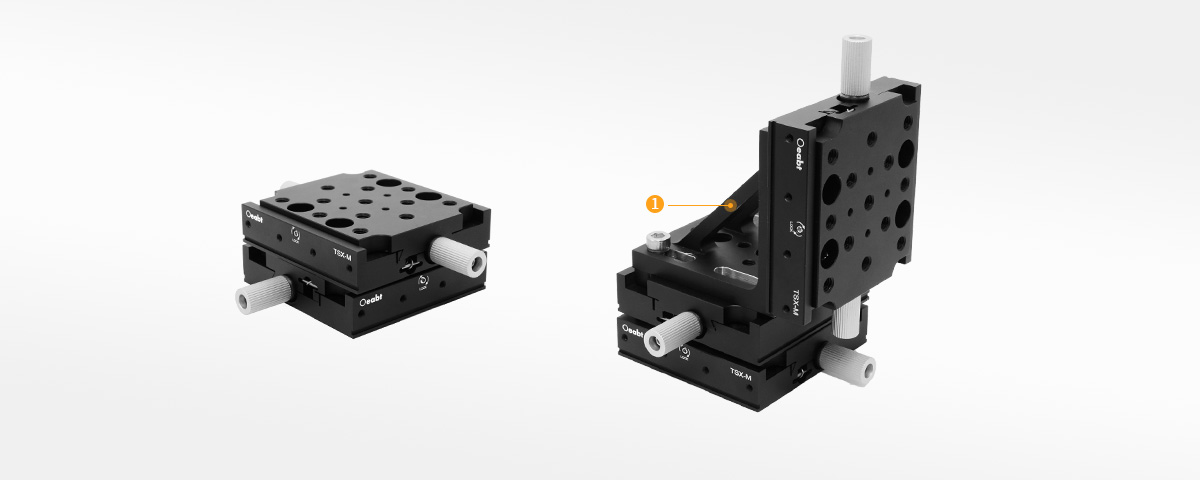

（2）位移臺使用模塊化設計，方便搭建2軸和3軸配置。對于搭建XY軸配置，直接連接兩個位移臺。對于Z軸運動，需要加一個APT-90直角轉接件來垂直安裝位移臺。

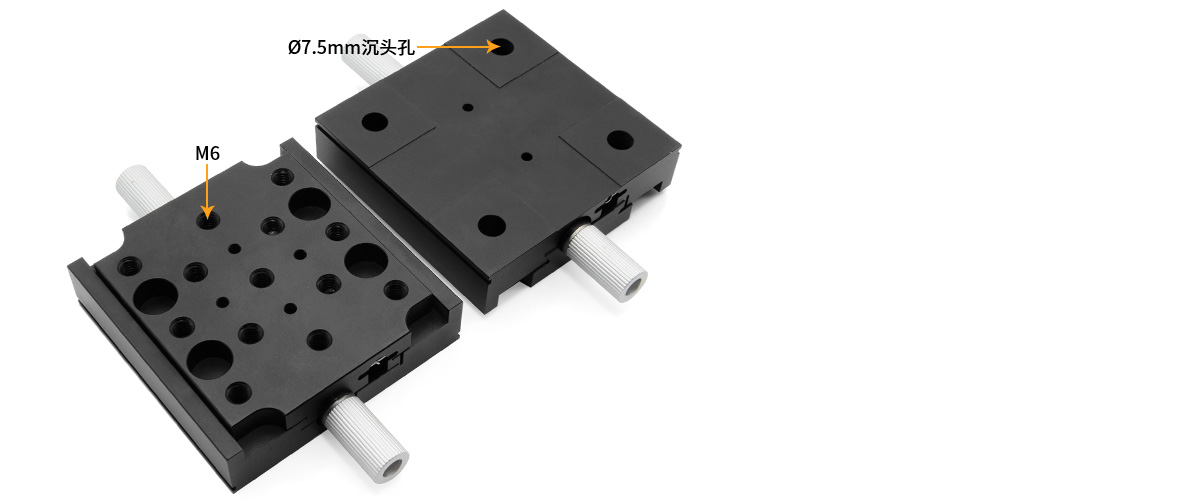

（3）位移臺上表面的螺紋孔陣列有13處M6螺紋孔，增加了運動組件的安裝選擇。底面具有4處?7.5mm沉頭孔，可將位移臺固定到光學平臺或面板上。

???APT-90 90°直角轉接件點擊購買 >

工程圖下載

TSX-M STP文件

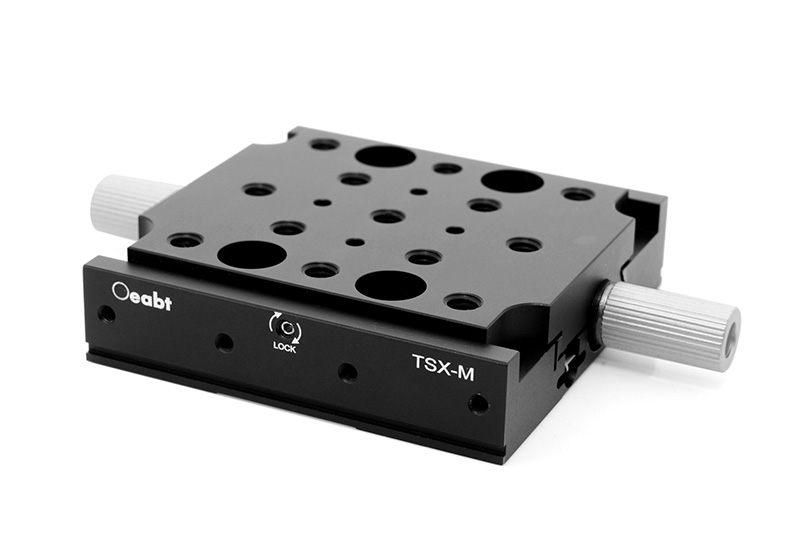

TSX-M 線性燕尾位移臺

? 燕尾形滑動軸承可實現±12.5mm線性行程；

? 兩端處的手?jǐn)Q旋鈕可調整行程；

? 模塊化設計方便正交搭建XYZ三軸配置；

? 臺面多螺紋孔陣列，大限度地增加運動組件的安裝選擇；

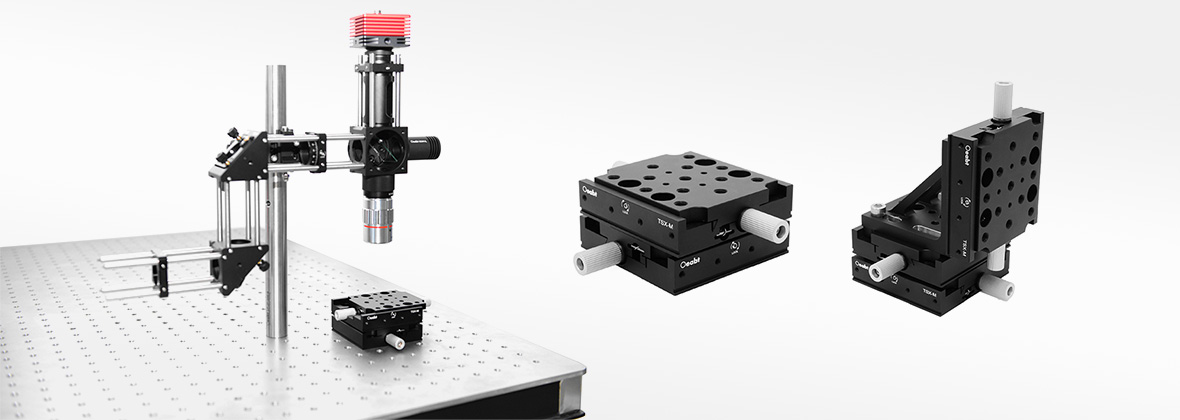

位移臺適用于一般的運動控制應用，它提供25mm行程。使用模塊化設計，方便搭建2軸和3軸配置。對于搭建XY軸配置，直接連接兩個位移臺。對于Z軸運動，需要加一個APT-90 直角轉接件來垂直安裝位移臺。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： TSX-M

規格： 75.0*75.0*19.6mm

工程圖：點擊下載

對比：

單價：￥298

發貨日期：當天

購物車：

TSX-M 線性燕尾位移臺

規格

75.0*75.0*19.6mm
材質

7075鋁合金
重量

260.0g
耐載荷

30kg
位移軸

X軸
最大位移行程

25mm
螺紋類型

13處M6螺孔, 4處?7.5mm沉頭孔
產品描述

/
