參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 安裝座適用安裝棱鏡，立方體等光學元件；

? 兼容30mm籠式系統的旋轉調整架；

? 12.6mm*42.7mm平臺；

? 調節范圍9.3mm；

? 附帶PRK3-A30棱鏡壓臂，最高夾持高度：25mm；

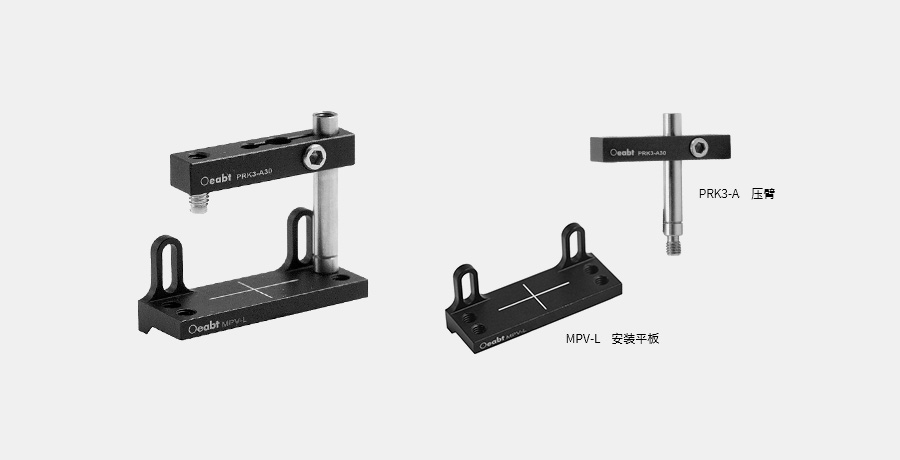

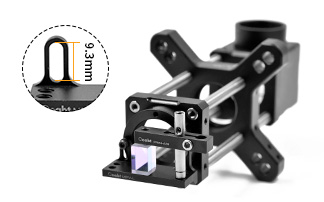

棱鏡安裝座是一個12.6mm*42.7mm的安裝平臺，可以安裝到兼容30mm籠式系統的旋轉調整架。平臺通過M3螺孔安裝，調節范圍為9.3mm，這樣放置在平臺上的光學元件就可以定位到組件上。

棱鏡安裝座
型號	MPV-LK3
規格	42.631.46.5mm
重量	15.6g
材質	7075鋁合金

安裝平板
型號	MPV-L
規格	15.342.76.5mm
調節范圍	9.3mm
螺紋類型	M4
重量	7.8g
材質	7075鋁合金

壓臂
型號	PRK3-A
規格	?5*36.5mm
接桿規格	高度31.3mm；M4螺紋
夾持高度	最大夾持高度25mm
重量	7.8g
材質	7075鋁合金

示意圖

通用參數

（1）棱鏡安裝座是一個 12.6mm*42.7mm的安裝平臺，可以安裝到兼容30mm籠式系統的旋轉調整架。平臺通過M3螺孔安裝，調節范圍為9.3mm，這樣放置在平臺上的光學元件就可以定位到組件上；

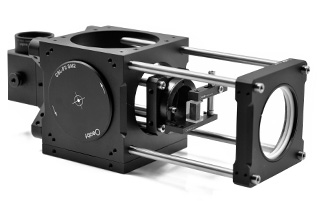

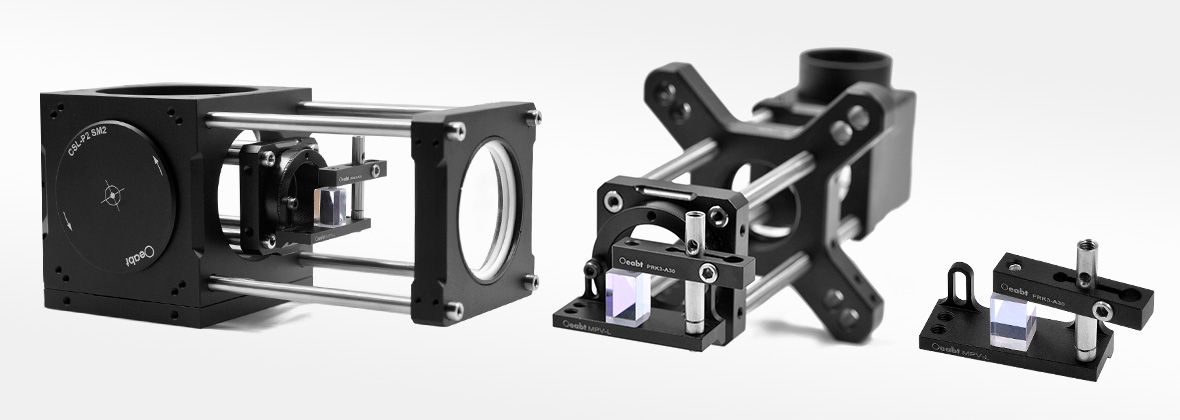

（2）作為旋轉調整架配件使用時，旋轉安裝座需為籠桿的終端元件，這是因為籠式系統的大小不足以用于平臺旋轉。如果旋轉安裝座需要變?yōu)榛\式系統內部組件，請考慮使用LPCM系列籠板轉接件在旋轉安裝座四周構建60mm籠式系統框架，如圖所示。這樣使得平臺可以自由旋轉，且不會干擾籠桿，同時保留30mm籠式系統的光軸；

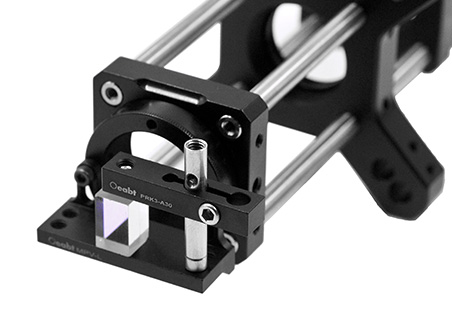

（3）平臺的邊角處有4個M4螺紋貫穿孔，用于固定附帶的圧臂；壓臂提供夾持力，壓臂末端帶一個尼龍頭固定螺絲（兼容2mm六角扳手），可以將光學元件固定到平臺上。PRK3-A壓臂可以安裝最高高度為25mm的光學元件；

???CSL60-M2 60mm籠式立方體點擊查看 >	???CSJ-60 60mm螺紋籠板點擊查看 >
???CSM-3060A 籠式轉接件點擊查看 >	???CSJ-T2 立方體螺紋蓋板點擊查看 >
???CSL-P系列籠式防塵蓋點擊查看 >	???CRD-25 籠式旋轉安裝架點擊查看 >
???PCM-S系列 ?6mm籠式支桿點擊查看 >

? ? ? ?60mm籠式立方體配件，搭配籠式立方體構建籠式系統，允許用戶根據預期應用的需要安裝自己的光學器件。?

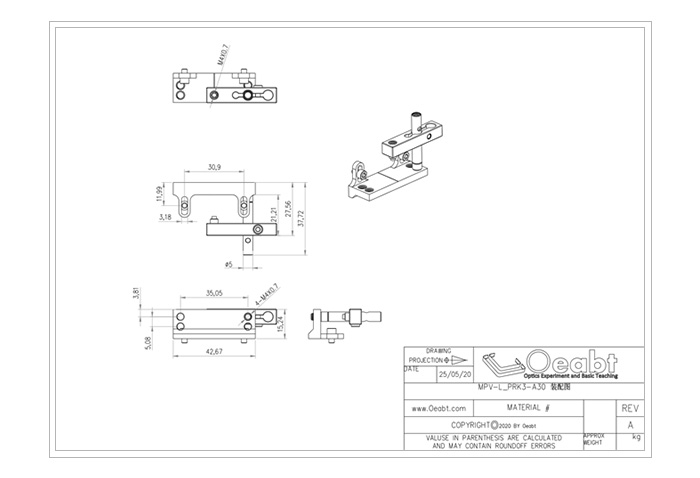

工程圖下載

MPV-LK3 STP文件

MPV-LK3 棱鏡安裝座

? 安裝座適用安裝棱鏡，立方體等光學元件；

? 兼容30mm籠式系統的旋轉調整架；

? 12.6mm*42.7mm平臺；

? 調節范圍9.3mm；

? 附帶PRK3-A30棱鏡壓臂，最高夾持高度：25mm；

棱鏡安裝座是一個12.62mm*42.65mm的安裝平臺，可以安裝到兼容30mm籠式系統的旋轉調整架。平臺通過M3螺孔安裝，調節范圍為9.3mm，這樣放置在平臺上的光學元件就可以定位到組件上。

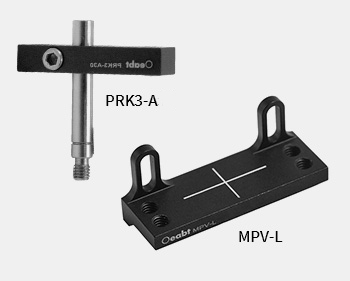

MPV-L&PRK3-A

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： MPV-LK3

規格： MPV-L+PRK3-A

工程圖：點擊下載

對比：

單價：￥133

發貨日期：當天

購物車：

MPV-LK3 棱鏡安裝座

規格

42.7*31.4*6.5mm
安裝孔直徑

材質

7075鋁合金
重量

15.6g
螺紋類型

產品描述

調節范圍:9.3mm;
最大夾持高度:25mm
型號： MPV-L

規格： 15.3*42.7*6.5mm

工程圖：點擊下載

對比：

單價：￥103

發貨日期：當天

購物車：

MPV-L 棱鏡安裝平板

規格

15.3*42.7*6.5mm
安裝孔直徑

材質

7075鋁合金
重量

7.8g
螺紋類型

產品描述

調節范圍:9.3mm；
螺紋類型:M3
型號： PRK3-A

規格： ?5*36.5mm

工程圖：點擊下載

對比：

單價：￥30

發貨日期：當天

購物車：

PRK3-A壓臂

規格

?5*36.5mm
安裝孔直徑

材質

7075鋁合金
重量

7.8g
螺紋類型

產品描述

接桿高度::31.3mm;
最大夾持高度25mm
