? 公頭燕尾?1.2英寸（?30.5mm）；

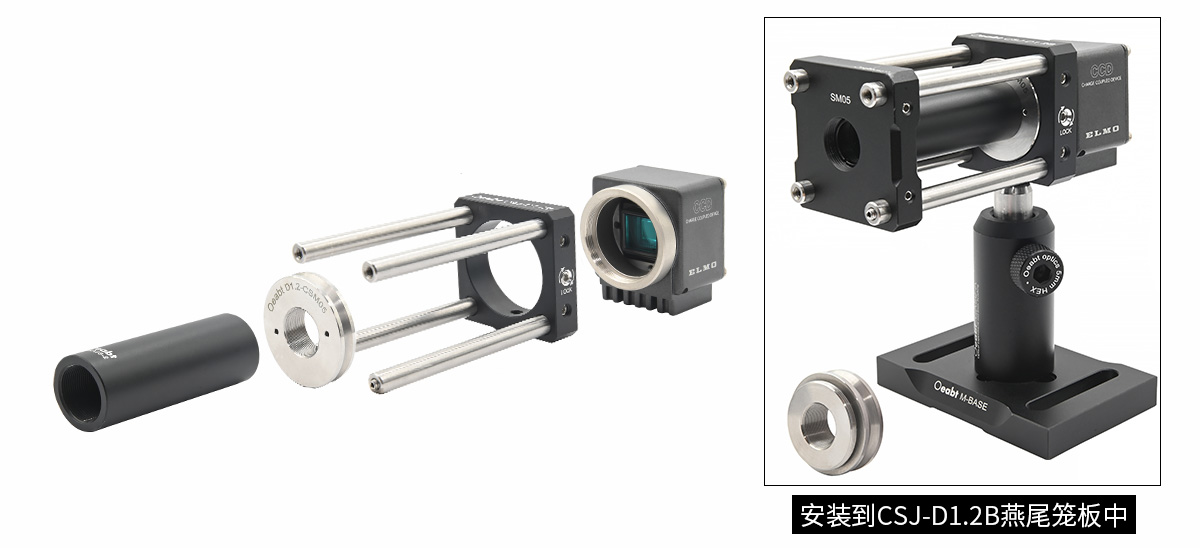

? 兼容燕尾籠板和燕尾套筒，集成到光學系統；

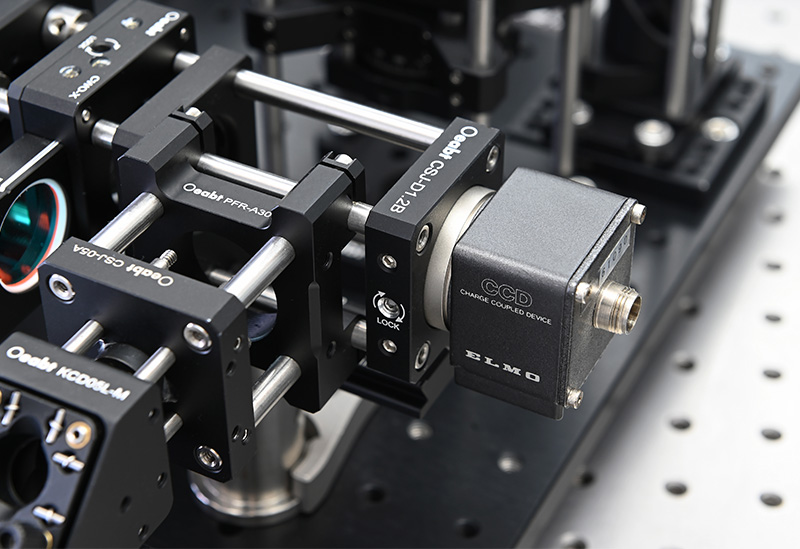

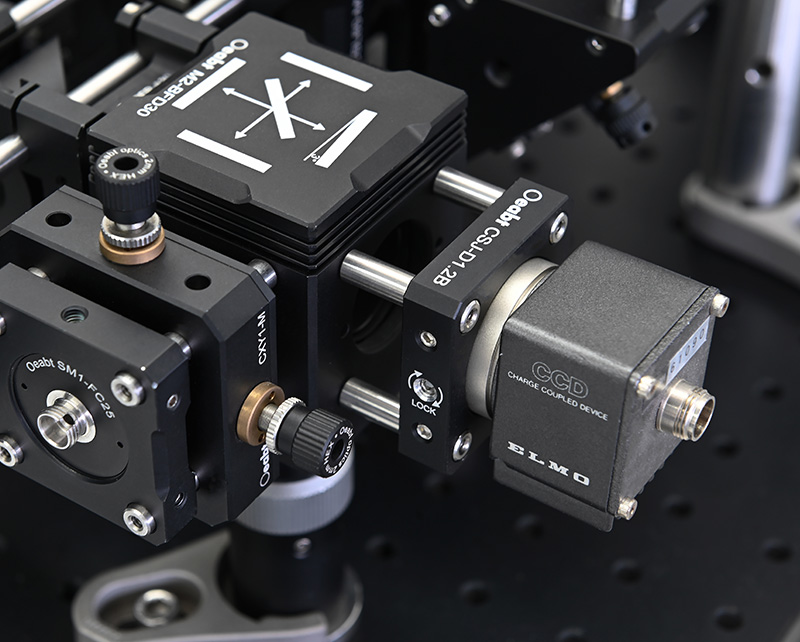

? 帶SM1或C-Mount外螺紋，用于安裝科研相機或SM1螺紋組件；
? 燕尾安裝能使組件旋轉最多360°進行對準調節；

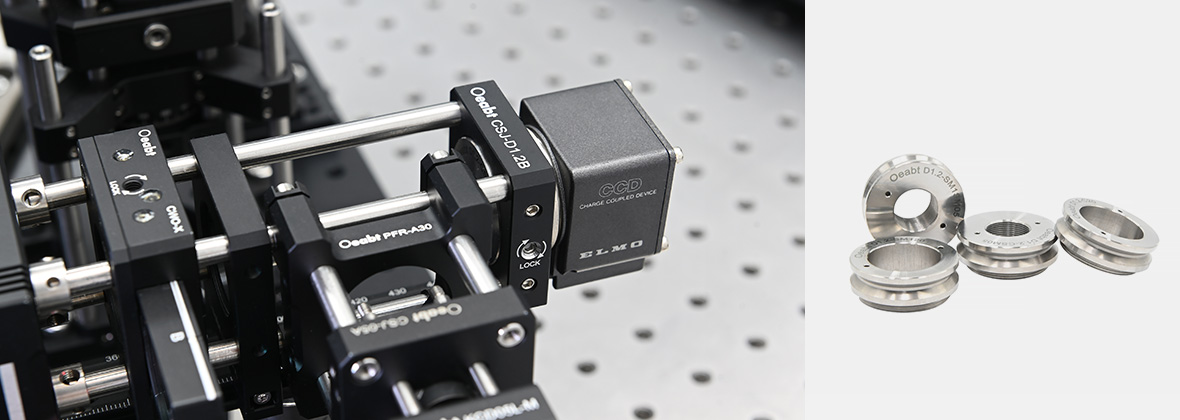

燕尾轉接件具有C-Mount或SM1外螺紋，中心還開有SM05螺紋孔或?20.3mm平滑孔，兼容科研相機和帶SM螺紋的光機組件。
|
規格 |
?30.5*11.4mm |
|
燕尾類型 |
【公頭】?1.2英寸，α=60° |
|
材質 |
304不銹鋼 |
|
型號 |
外螺紋類型 |
內螺紋類型 |
重量 |
|

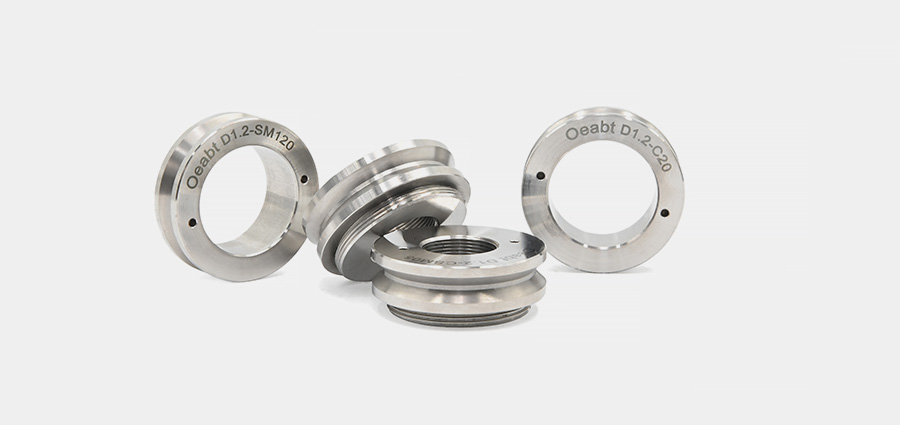

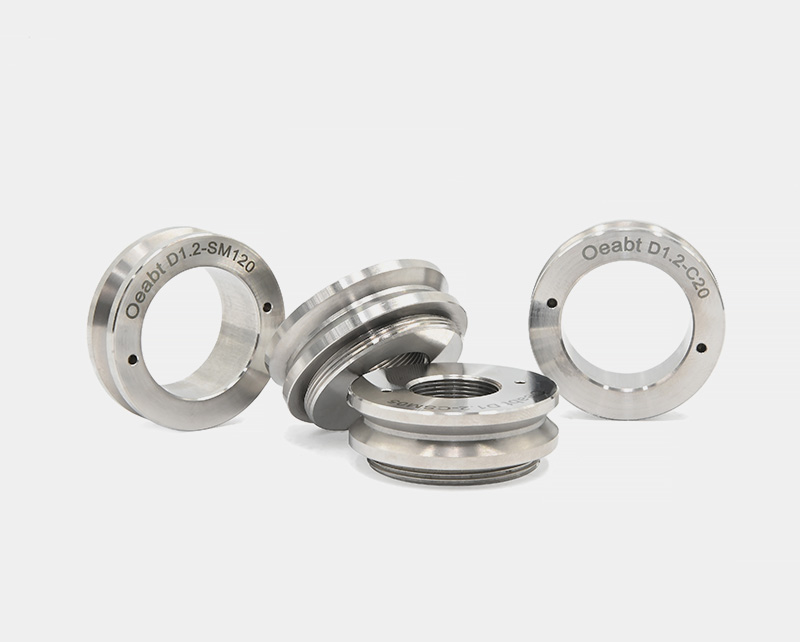

D1.2-CSM05 |
C-Mount（1.00”-32） |
SM05（0.535”-40） |
43.1g |
|

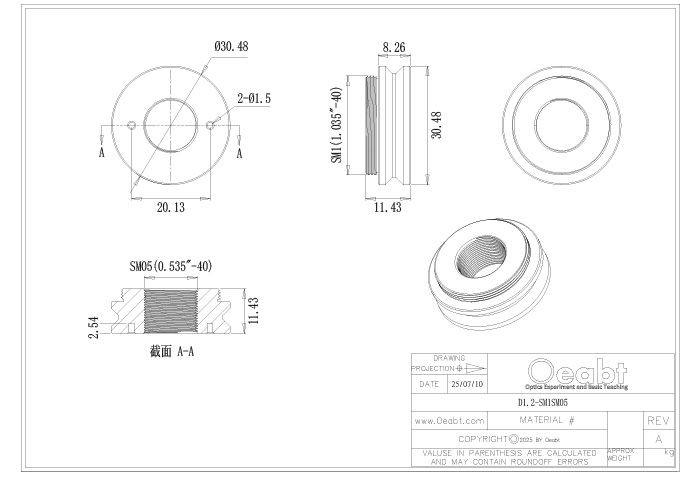

D1.2-SM1SM05 |
SM1（1.035”-40） |
43.6g |
|
|

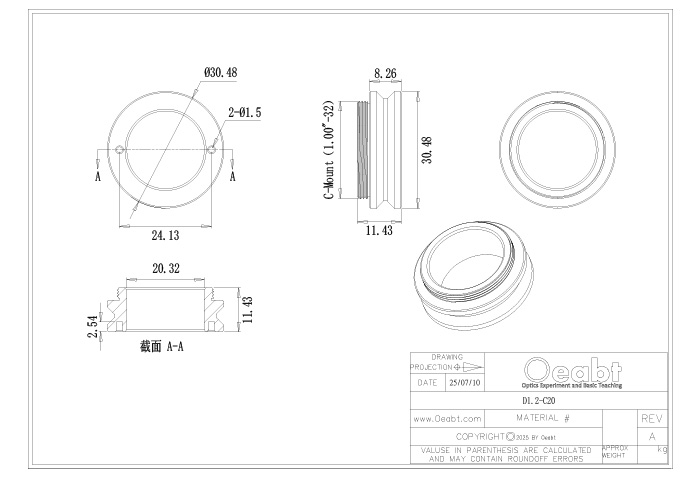

D1.2-C20 |
C-Mount（1.00”-32） |
?20.3mm |
26.4g |
|

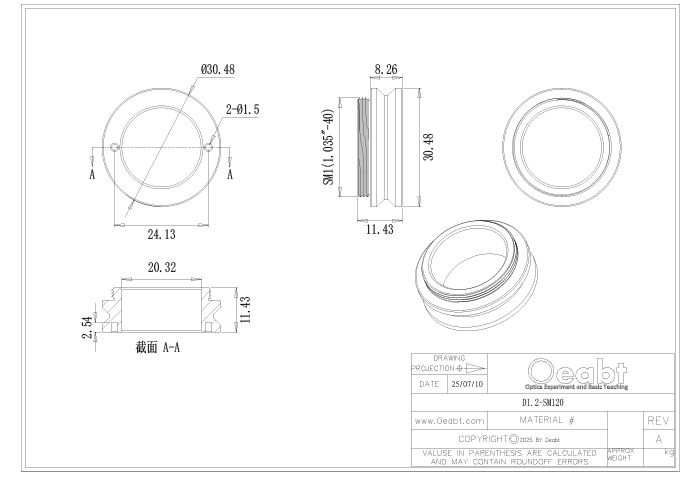

D1.2-SM120 |
SM1（1.035”-40） |
26.8.g |
|
型號 |

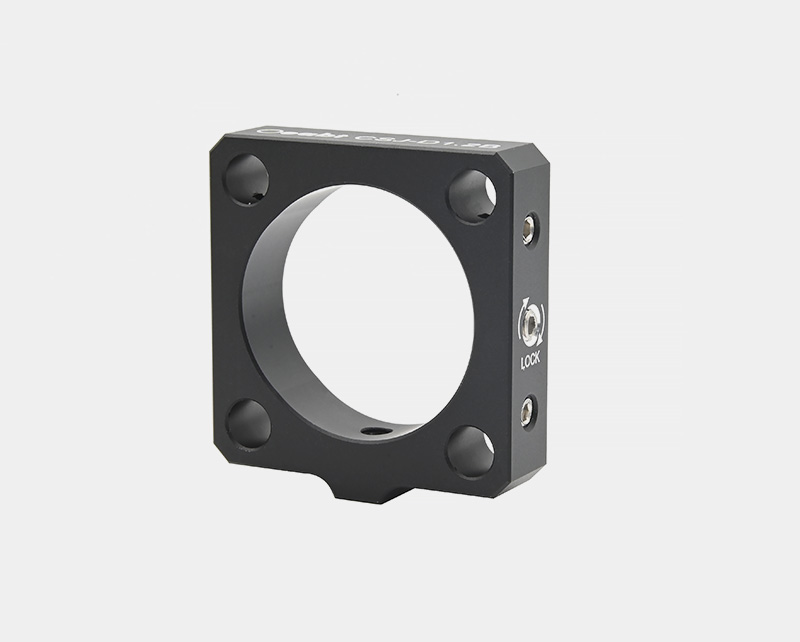

CSJ-D1.2B |
|
規格 |
40.6*43.2*10.4mm |
|
中心孔徑 |
兼容?30.5mm |
|
通孔間距 |
?6.02mm*4處，間距30*30mm |
|
重量 |
22.1g |
|
材質 |
7075鋁合金 |
|
型號 |

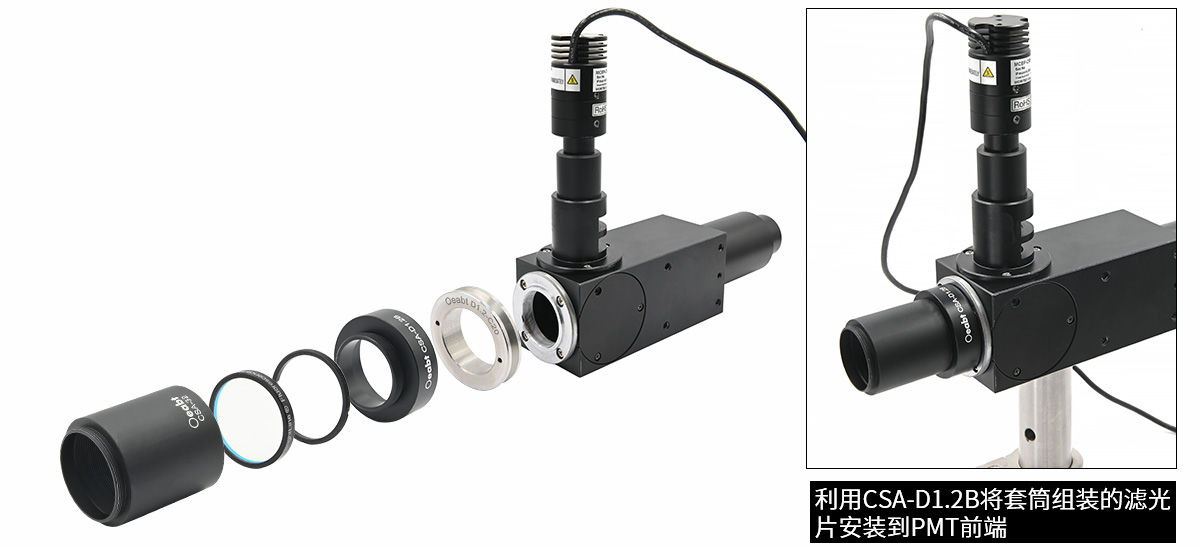

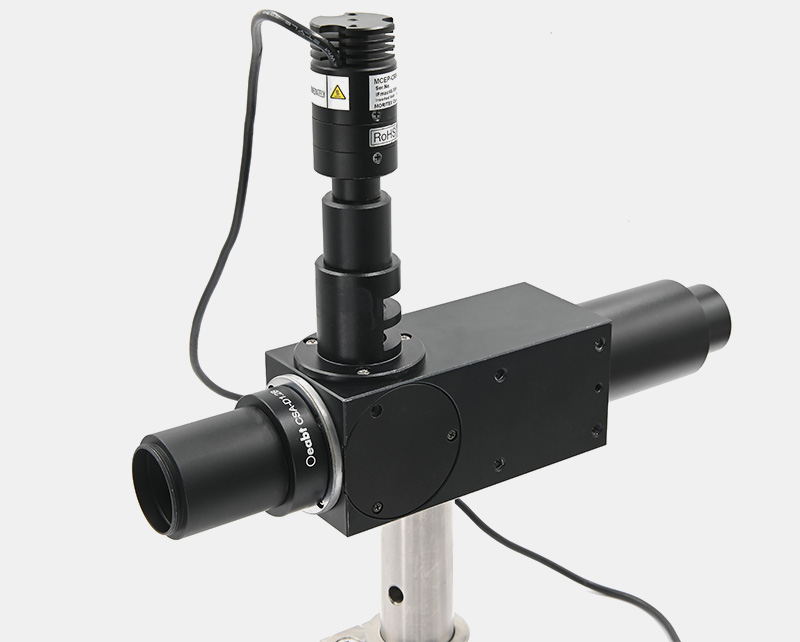

CSA-D1.2B |
|
規格 |
?36.8*15.9mm |
|
安裝孔徑 |
?30.5mm |
|
螺紋類型 |
SM1（1.035”-40）外螺紋 |
|
重量 |
12.2g |
|
材質 |
7075鋁合金 |
?

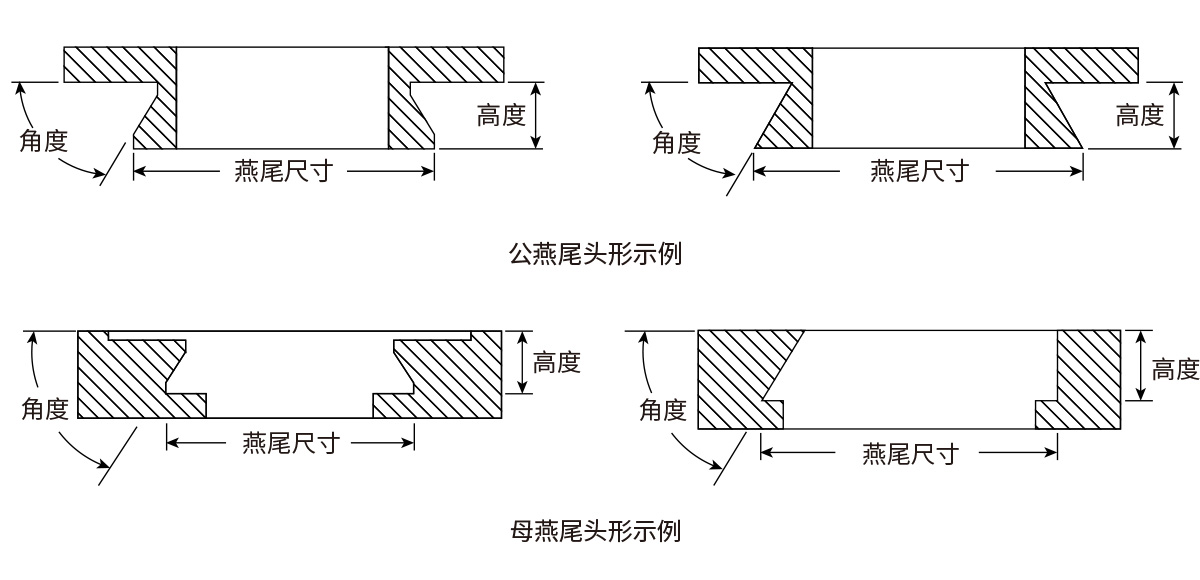

燕尾，一種機械安裝的方式，用于機械安裝和光學端口對準。通過將一個燕尾插入另一個燕尾，再擰緊一個或多個固定螺絲，就可以將這些組件連接。燕尾有兩種形狀：線性的和環形的。線性燕尾可讓匹配的元件滑動之后再鎖定，定位十分靈活，同時也限制了其他方向的自由度。環形燕尾可在不同元件上實現光學端口的對準，保持單光軸，盡量減少用戶的介入。

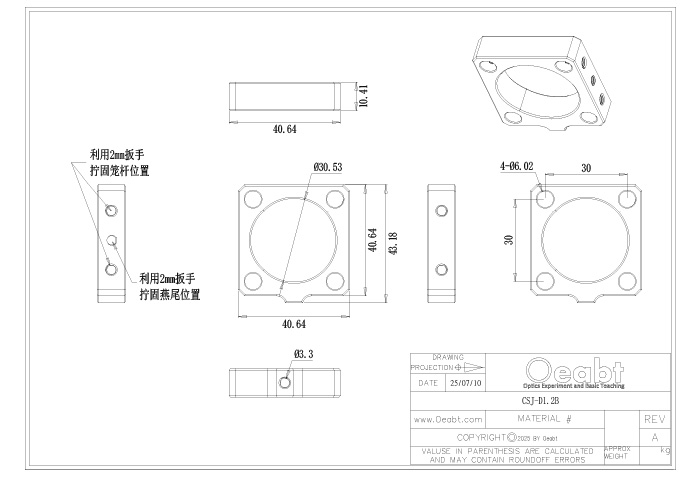

CSJ-D1.2B 工程圖下載
