參數規格技術說明組裝應用舉例工程圖下載

產品說明

? 標準公制M4、M6面包板孔陣列；

? 底部的?51mm公頭燕尾塊，用來連接到顯微主體系統；

? 實心鋁、低反射陽極氧化發黑表面；

? 兼容MCP-D2B燕尾轉換板，即（?53.2mm、α=60°）的母燕尾頭尺寸；

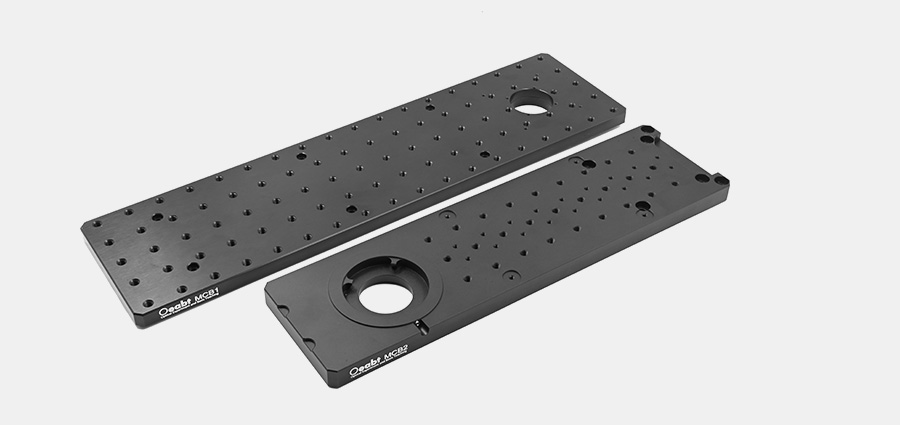

MCB系列面包板是用于Oeabt顯微成像系統頂部搭建自定義寬場觀測裝置和落射照明路徑，面包板有一個?51mm的公頭燕尾塊，燕尾中心開有?38.1mm的通孔，做成像系統的光軸路徑。

型號	MCB1
規格	45011712.2mm
端口類型	【公頭】?51mm,，α=60°
通光孔徑	?38.1mm
螺孔類型	4-408處、M46處（沉頭孔）、M6*90處
重量	1622.5g
材質	7075鋁合金

型號	MCB2
規格	364.7100.015.9mm
端口類型	【母頭】?53.2mm,，α=60°
通關孔徑	?38.1mm
螺孔類型	4-404處、M422處、M6*處
重量	1393.9g
材質	7075鋁合金

示意圖

通用參數

?光學知識點

顯微鏡燕尾

燕尾，一種機械安裝的方式，用于機械安裝和光學端口對準。通過將一個燕尾插入另一個燕尾，再擰緊一個或多個固定螺絲，就可以將這些組件連接。燕尾有兩種形狀：線性的和環形的。線性燕尾可讓匹配的元件滑動之后再鎖定，定位十分靈活，同時也限制了其他方向的自由度。環形燕尾可在不同元件上實現光學端口的對準，保持單光軸，盡量減少用戶的介入。

Oeabt顯微成像系列的許多產品都使用了燕尾的設計，可以匹配我們自己的組件或其他制造商的光元件。為了方便識別燕尾的兼容性，產品參數表格列出了Oeabt現有燕尾及其關鍵尺寸。需注意：這些燕尾型號專用于Oeabt的產品，其他家顯微制造商可能并不通用該命名規則，燕尾相應的兼容性請查看工程圖紙。

Oeabt顯微燕尾參考
類型	型號	燕尾形狀	燕尾尺寸	角度	兼容對應
燕尾轉接件	MCSM2-D2	公燕尾頭	?50mm	60°	MCP-D2B
	MCSM2-D1.5	公燕尾頭	?37.6mm	90°	Nikon?Eclipse
					Thorlabs?Cerna
	D1.2-CSM05	公燕尾頭	?30.5mm	60°	CSJ-D1.2B
	D1.2-SM1SM05	公燕尾頭
	D1.2-C20	公燕尾頭
	D1.2-SM120	公燕尾頭
燕尾轉換板	MCP-D2	公燕尾頭	?51mm	60°	MCP-D2B
	MCP-D2B	母燕尾頭	?53.2mm	60°	MCSM2-D2
					MCP-D2B
	MCP-D2-1.8B	公母燕尾頭	?51mm【外徑】 ?46.17mm【內徑】	60°	MCP-D2B
					Nikon?Eclipse
					Thorlabs?Cerna
					Olympus

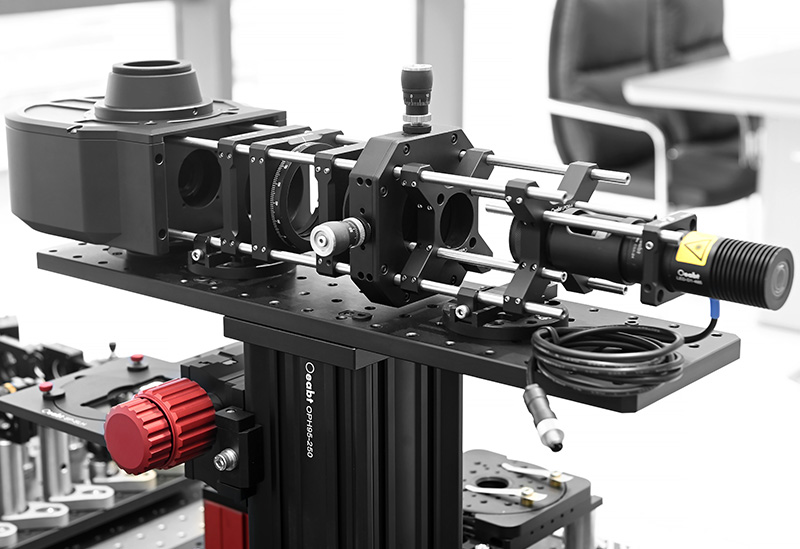

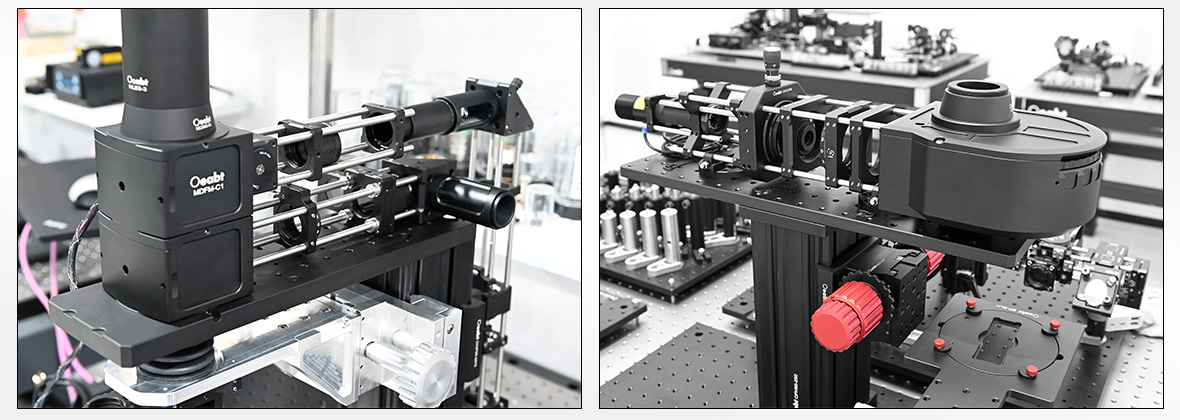

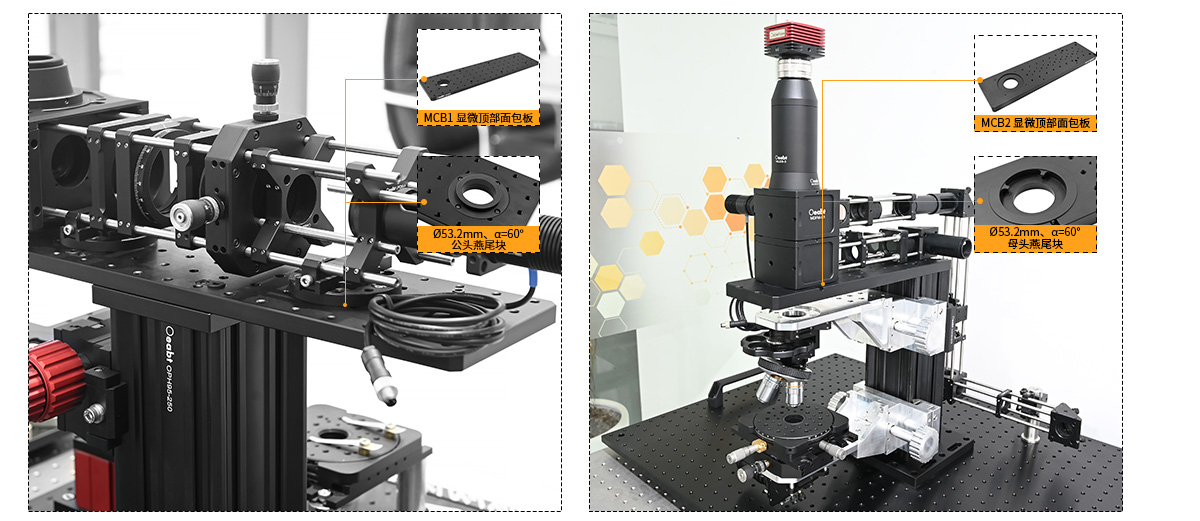

（1）MCB系列面包板是用于Oeabt顯微成像系統頂部搭建自定義寬場觀測裝置和落射照明路徑，面包板有一個公頭或母頭燕尾塊，燕尾中心開有?38.1mm的通孔，做成像系統的光軸路徑。該燕尾塊可將面包板直接連接到顯微鏡主體支架的落射照明臂上，也可以用來在落射照明模塊頂部堆疊面包板。
需注意：MCB1請搭配OPS95-ML底板使用，中端安裝；

型號	兼容系統

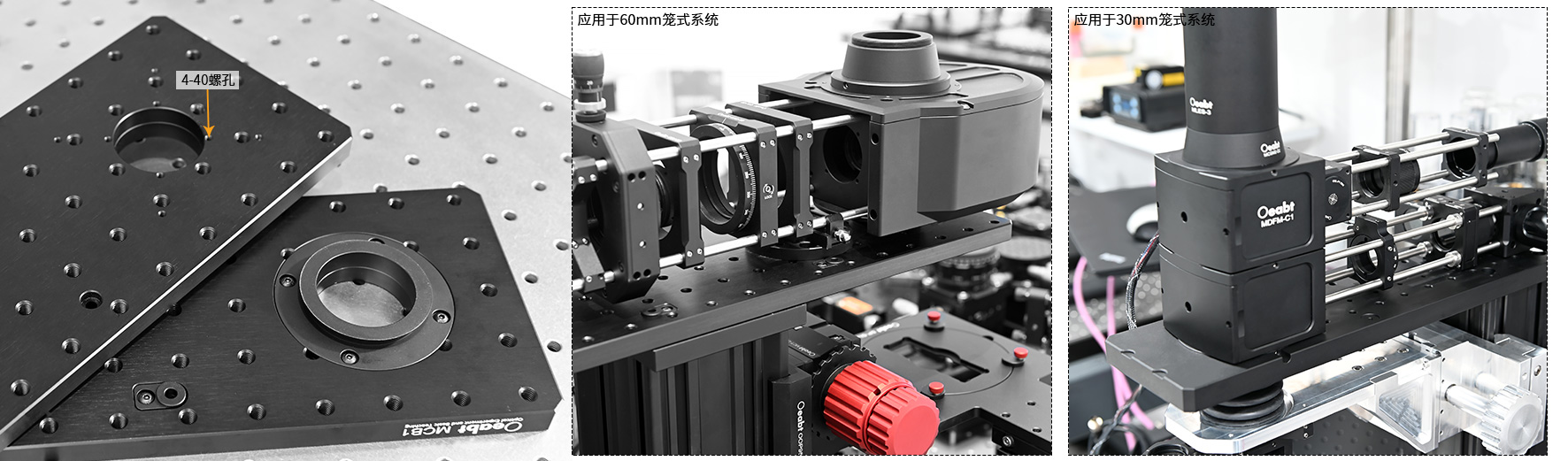

MCB1	兼容30、60mm系統
MCB2	兼容60mm籠式系統

（2）面包板除了具備常規面包板的M4、M6螺孔陣列，燕尾端口處額外開有8處4-40螺孔，使得顯微平臺可與30mm和60mm籠式系統集成，實現光學端口與螺紋端口的接合。

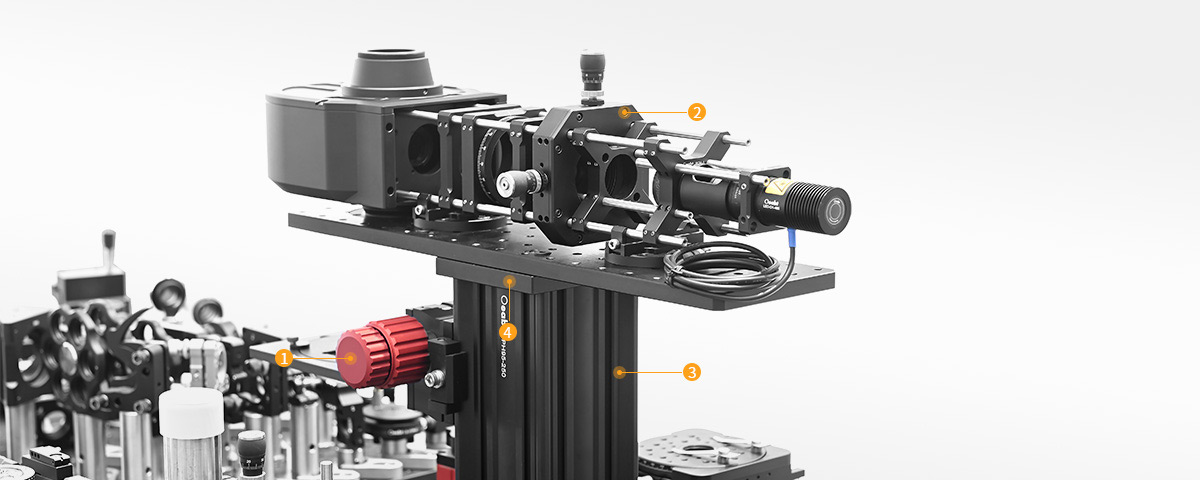

??MCT-LMP 顯微升降精調滑臺 點擊購買>	? CXY2-PM 籠式XY平移調整架點擊購買>
?OPH95系列 95mm重型導軌支架點擊購買>	??OPS95-ML 導軌底板點擊購買>

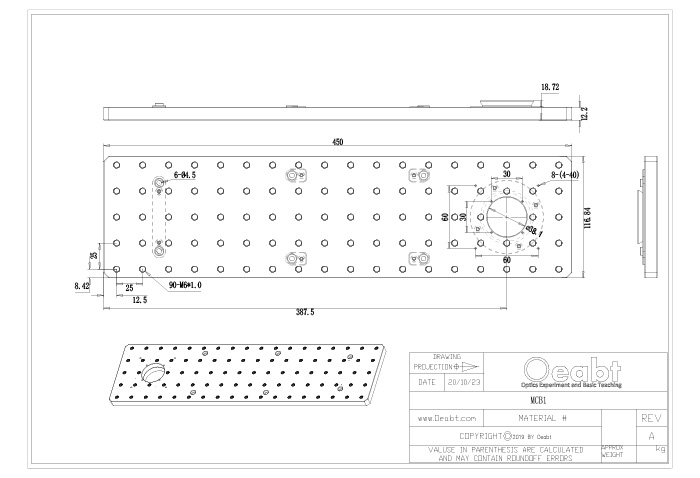

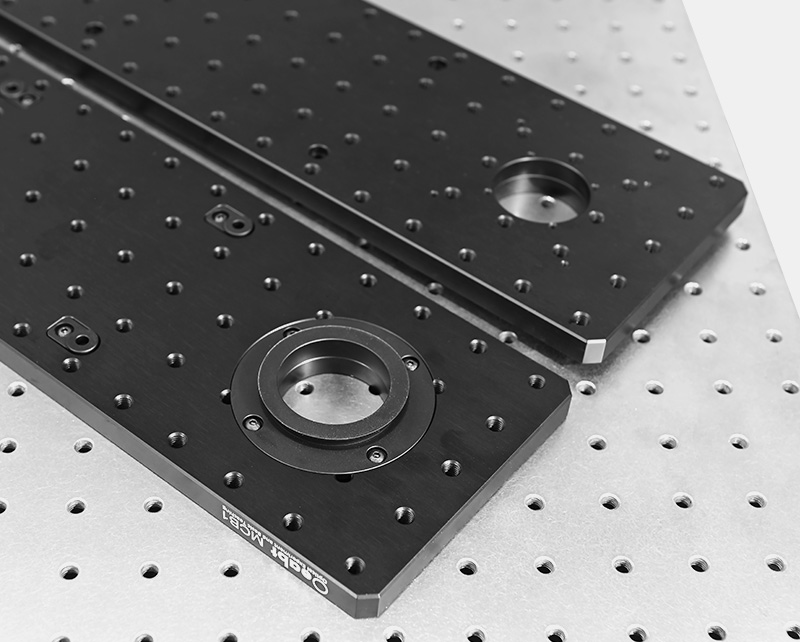

MCB1 顯微頂部面包板

? 標準M6孔陣列，中間安裝不同軸；

? 底部的?51mm公頭燕尾塊，用來連接到顯微主體系統；

? 實心鋁、低反射陽極氧化發黑表面；

? 兼容MCP-D2B燕尾轉換板，即（?53.2mm、α=60°）的母燕尾頭尺寸；

面包板有一個?51mm的公頭燕尾塊，燕尾中心開有?38.1mm的通孔，做成像系統的光軸路徑,具備常規面包板的M6螺孔陣列，燕尾端口處額外開有8處4-40螺孔。

需搭配

型號： MCB1

規格： 450*117*12.2mm

工程圖：點擊下載

對比：

單價：￥862

發貨日期：當天

購物車：

MCB1 顯微頂部面包板

規格

450*117*12.2mm
材質

7075鋁合金
重量

1622.5g
孔距

?38.1mm
產品描述

螺孔類型：4-40*8處、M4*6處（沉頭孔）、M6*90處

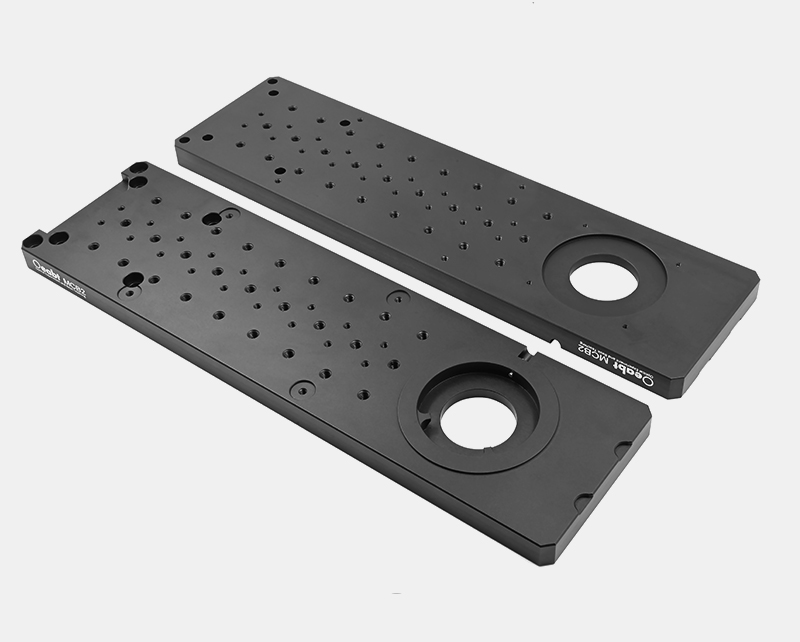

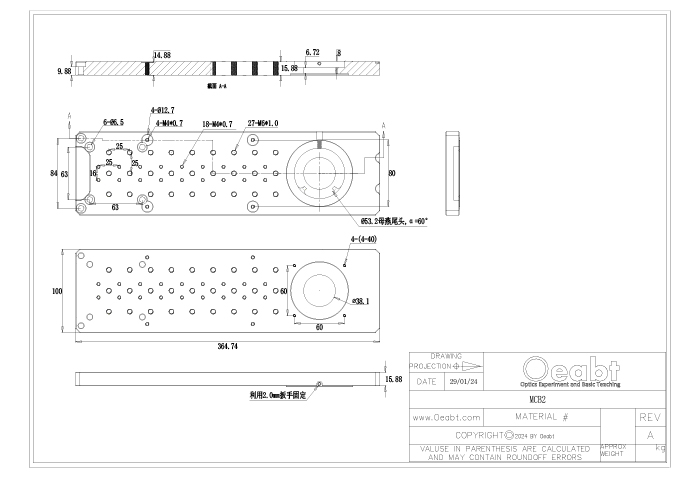

MCB2 顯微頂部面包板

? M4、M6孔陣列，終端安裝可同軸；

? ?53.2mm母頭燕尾塊，用來連接到顯微主體系統；

? 兼容60mm籠式系統；

? 實心鋁、低反射陽極氧化發黑表面；

? 兼容MCP-D2燕尾轉換板，即（?51mm、α=60°）的母燕尾頭尺寸；

面包板有一個?53.2mm的公頭燕尾塊，燕尾中心開有?38.1mm的通孔，做成像系統的光軸路徑,具備常規面包板的M4,M6螺孔陣列。

終端安裝可同軸

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： MCB2

規格： 364.7*100.0*15.9mm

工程圖：點擊下載

對比：

單價：￥862

發貨日期：當天

購物車：

MCB2 顯微頂部面包板

規格

364.7*100.0*15.9mm
材質

7075鋁合金
重量

1393.9g
孔距

?38.1mm
產品描述

螺孔類型：4-40*4處、M4*22處、M6*處
