參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

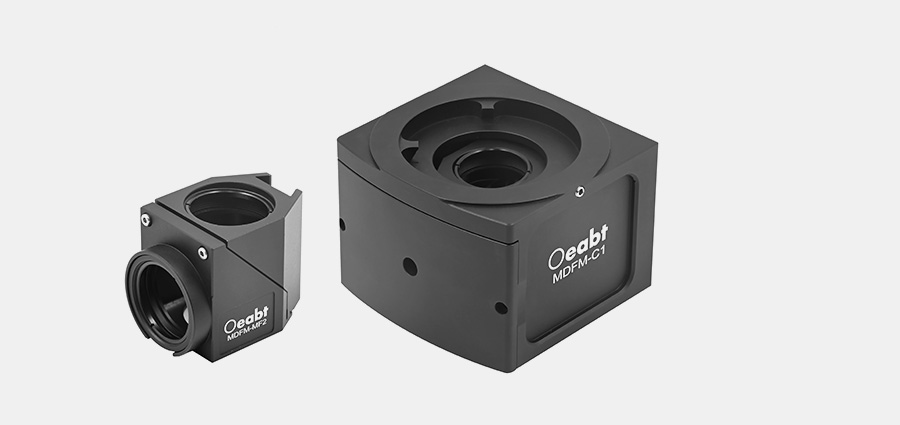

產品說明

? 可自搭建落射照明式光路；

? 磁性門蓋兼容MDFM-MF2、Olympus的濾光片立方；

? 堆疊式設計，頂部和底部分別有?51mm的公母頭燕尾塊；

? 預裝置套件：MDFM-C 顯微熒光立方模塊（含MDFM-MF2）；

MDFM-C顯微熒光立方內部可以安裝1個濾光片立方，頂部和底部的公母頭燕尾塊可以相互匹配，實現立方模塊的堆疊應用。背面具有SM1螺孔和間距30mm的4-40螺孔。

快拆式顯微熒光立方外殼

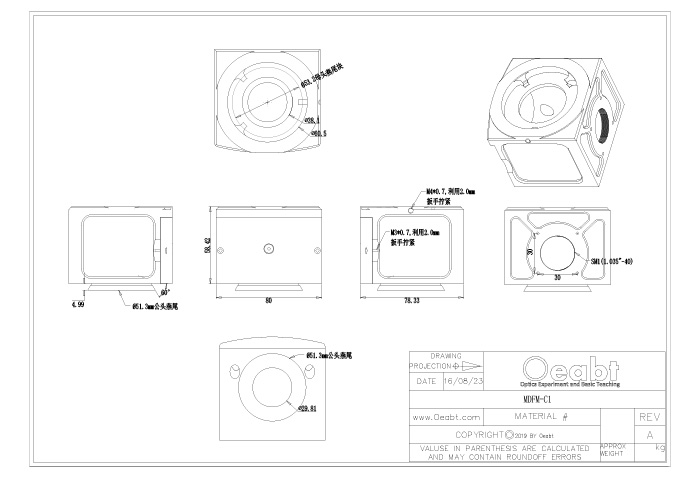

型號	MDFM-C1
規格	78.380.063.4mm
燕尾類型	【公頭】?51mm，α=60°；【母頭】?53.2mm，α=60°
螺紋類型	SM1（1.035”-40）內螺紋；4-40*4處，間距30mm?
重量	367.3g
材質	7075鋁合金

顯微熒光立方內膽
型號	MDFM-MF2
規格	48.333.039.0mm
安裝鏡片	?25.4mm，厚度≤5mm的激發濾光片和發射濾光片
安裝鏡片	尺寸≤25.236.01.2mm的二向色鏡
螺紋類型	SM1（1.035”-40）內螺紋
重量	51.6g
材質	7075鋁合金

示意圖

通用參數

?光學知識點

顯微鏡燕尾

燕尾，一種機械安裝的方式，用于機械安裝和光學端口對準。通過將一個燕尾插入另一個燕尾，再擰緊一個或多個固定螺絲，就可以將這些組件連接。燕尾有兩種形狀：線性的和環形的。線性燕尾可讓匹配的元件滑動之后再鎖定，定位十分靈活，同時也限制了其他方向的自由度。環形燕尾可在不同元件上實現光學端口的對準，保持單光軸，盡量減少用戶的介入。

Oeabt顯微成像系列的許多產品都使用了燕尾的設計，可以匹配我們自己的組件或其他制造商的光元件。為了方便識別燕尾的兼容性，產品參數表格列出了Oeabt現有燕尾及其關鍵尺寸。需注意：這些燕尾型號專用于Oeabt的產品，其他家顯微制造商可能并不通用該命名規則，燕尾相應的兼容性請查看工程圖紙。

Oeabt顯微燕尾參考

類型型號 燕尾形狀燕尾尺寸角度兼容對應

燕尾轉接件
MCSM2-D2
公燕尾頭
?50mm
60°
MCP-D2B

MCSM2-D1.5
公燕尾頭
?37.6mm
60°
Nikon Eclipse

Thorlabs Cerna

燕尾轉接板
MCP-D2
公燕尾頭
?51mm
60°
MCP-D2B

MCP-D2B
母燕尾頭
?53.2mm
60°
MCSM2-D2

MCP-12D2B

MCP-D2-1.8B
公母燕尾頭

?51mm【外徑】
?46.17mm【內徑】

60°
MCP-D2B

Nikon Eclipse

Thorlabs Cerna

Olym12pus

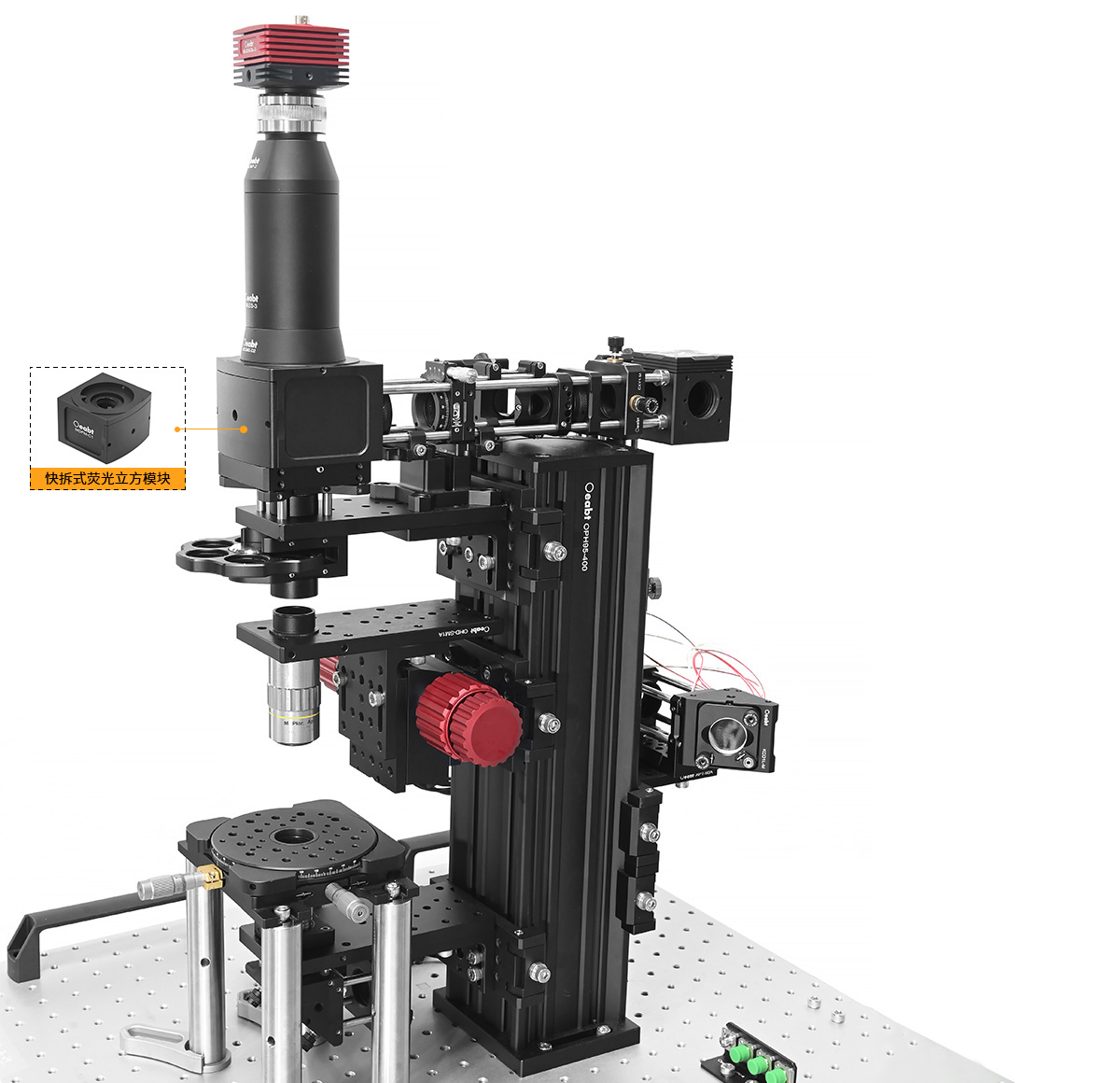

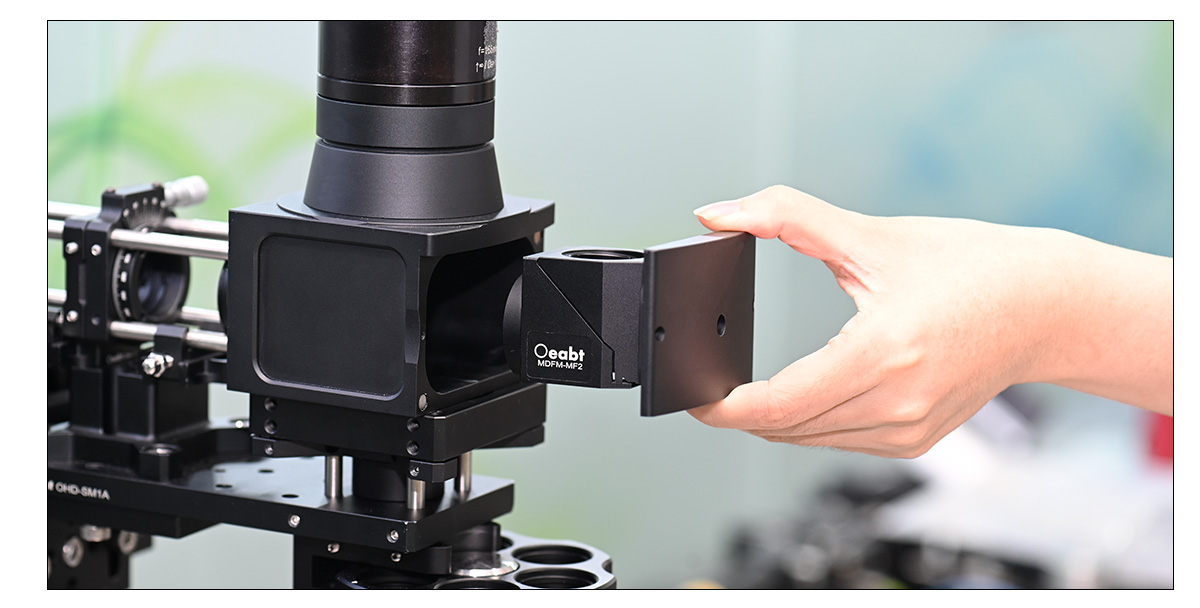

（1）MDFM-C顯微熒光立方內部可以安裝1個濾光片立方，頂部和底部的公母頭燕尾塊可以相互匹配，實現立方模塊的堆疊應用。背面具有SM1螺孔和間距30mm的4-40螺孔，可使用SM1系列透鏡套筒和30mm籠式系統自定義搭建光路徑路，實現落射式照明模塊的顯微應用。

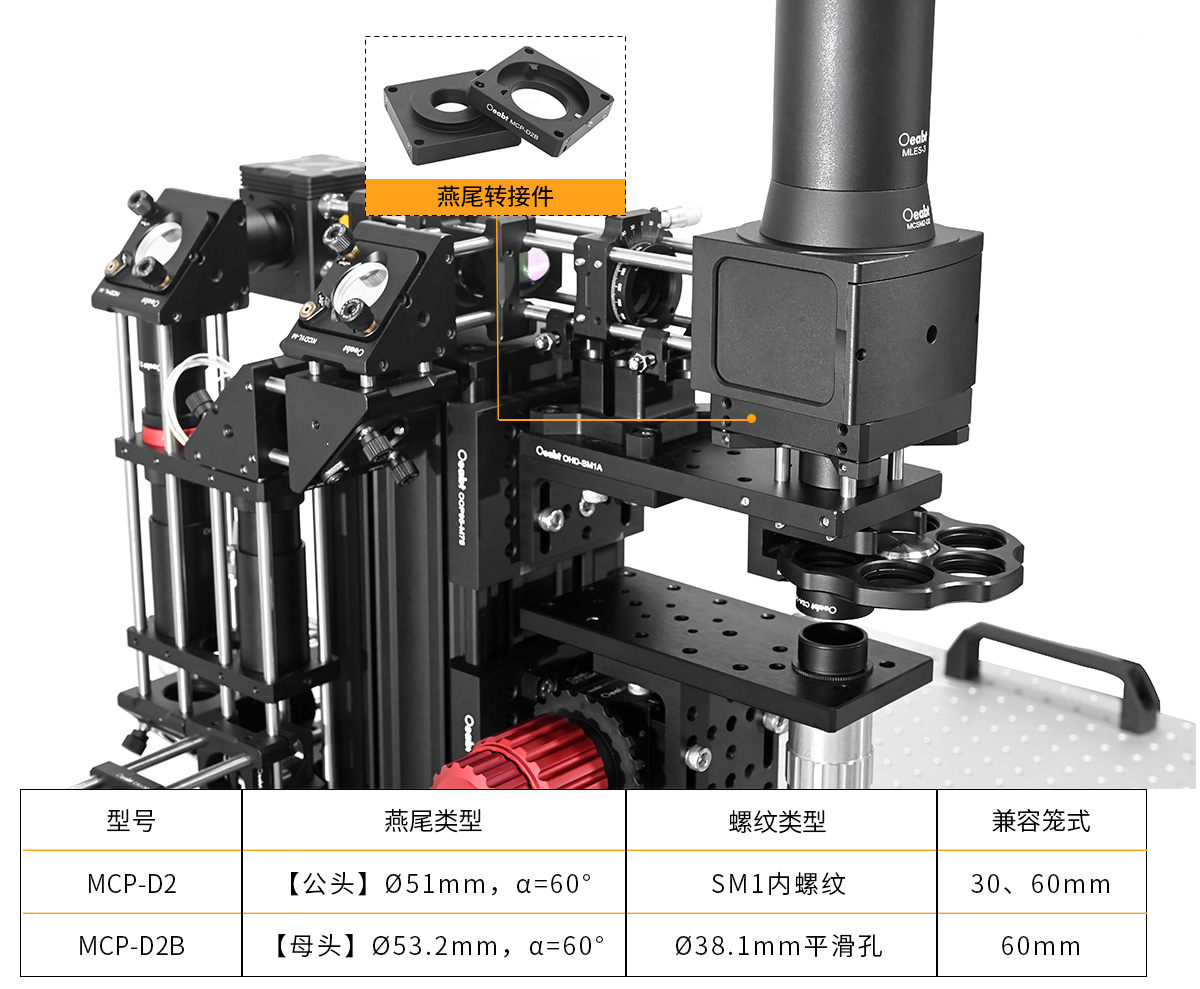

（2）立方頂部底部的燕尾槽與MCP-D2、MCP-D2B相匹配，使用MCP-D2B燕尾轉換板裝于立方底端，可將30mm和60mm籠式系統連接到MDFM-C顯微熒光立方模塊。

固定鏡片切記輕施力擰，無需過力擰緊，以防鏡片爆裂！！

立方內膽有露白部分，為機加工痕跡，產品是全新，非二次使用產品。如介意慎拍！！

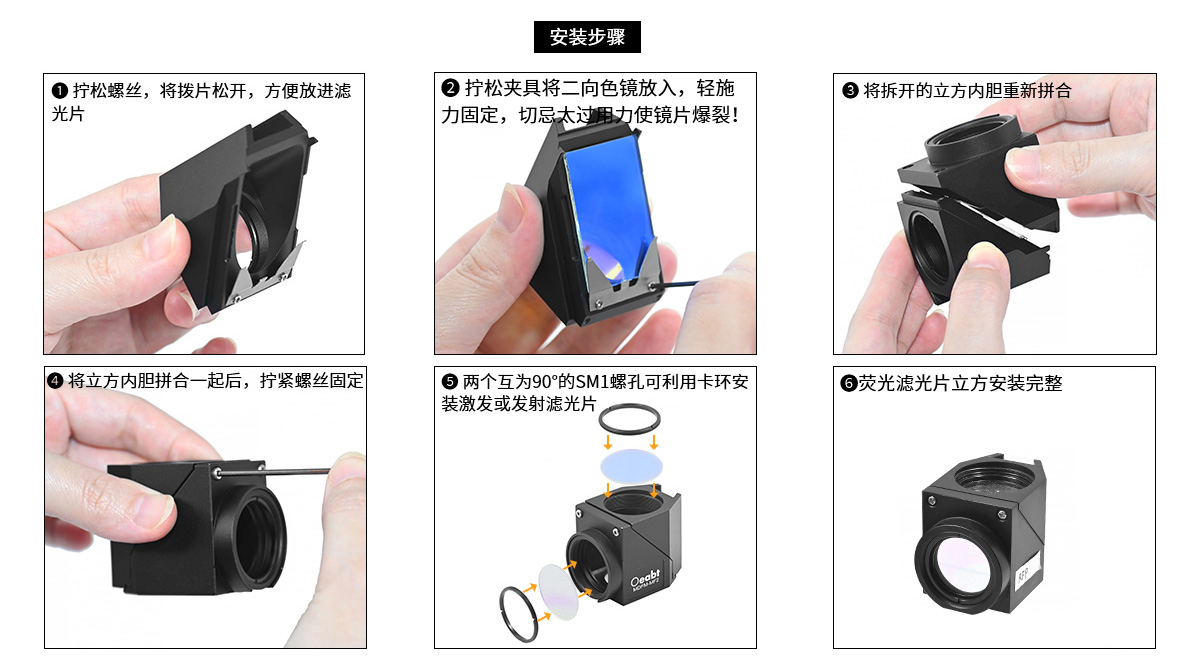

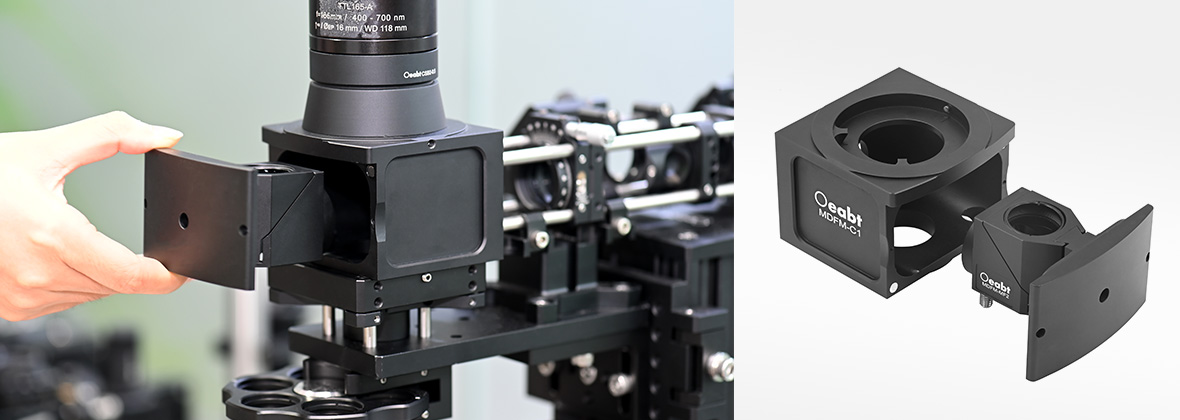

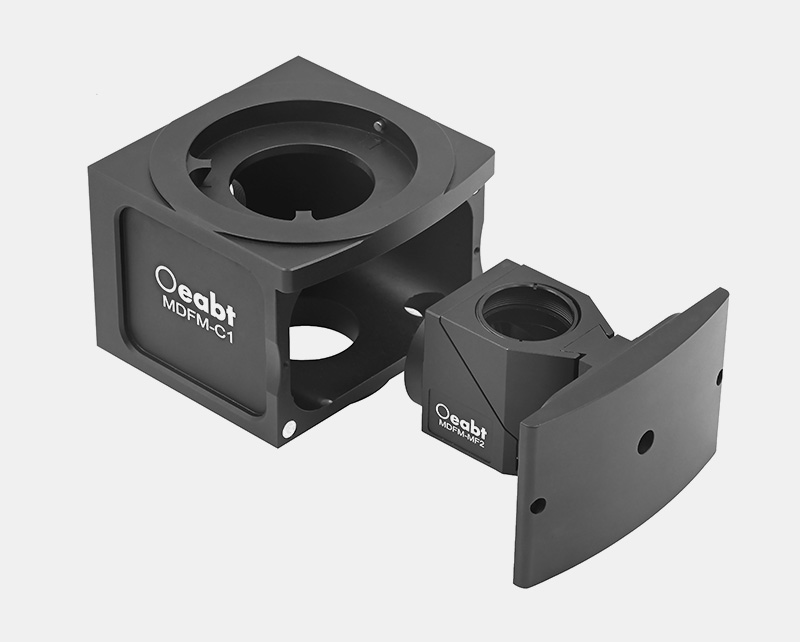

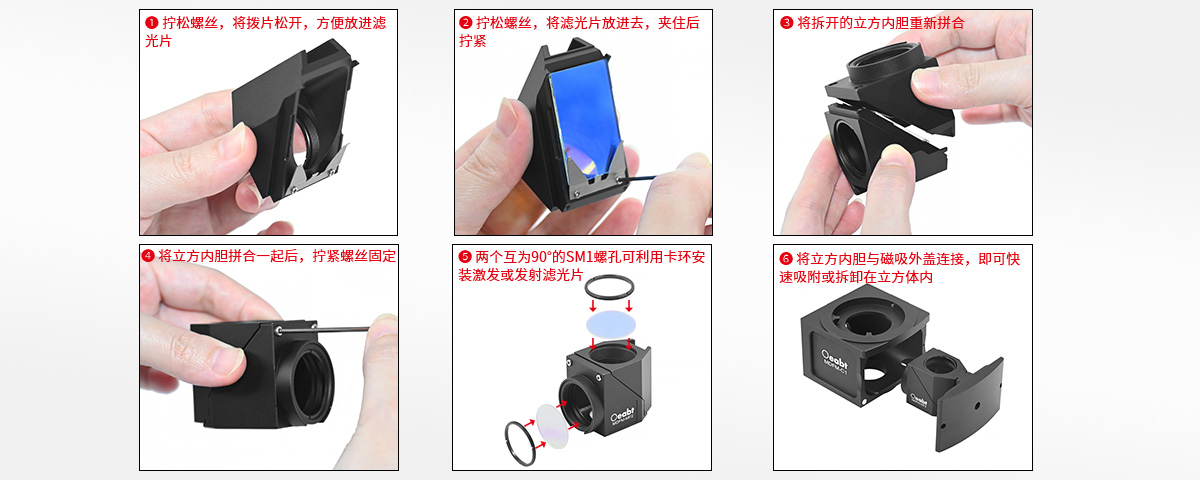

（3）快拆式立方包含一個磁性外蓋，可連接安裝MDFM-MF2熒光立方內膽（須知：內膽不含濾光片，需另行購買）。立方內膽互為90°的兩面具有SM1螺孔，可安裝?25.4mm，最厚為5mm的激發濾光片和發射濾光片。中間可夾持一塊二向色鏡（最大尺寸為25.2*36.0*1.2mm）。 ??

（4）預裝置件：MDFM-C 顯微熒光立方模塊（含MDFM-MF2）

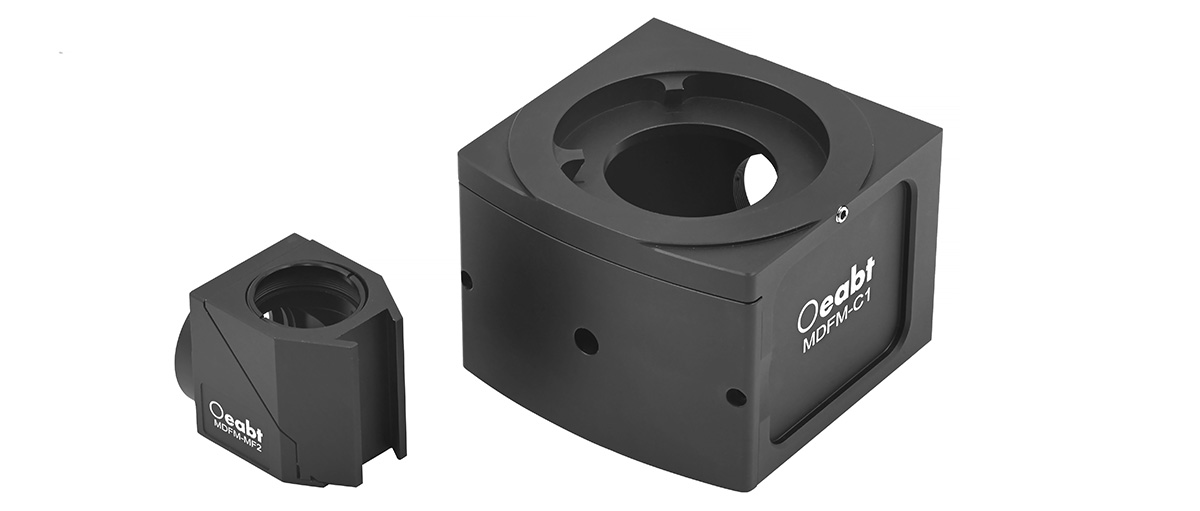

MDFM-C 快拆式熒光立方模塊

? 可自搭建落射照明式光路；

? 磁性門蓋兼容MDFM-MF2、Olympus的濾光片立方；

? 堆疊式設計，頂部和底部分別有?51mm的公母頭燕尾塊；

? 立方外殼兼容SM1透鏡套筒和30mm籠式系統；

? 預裝置套件：MDFM-C 顯微熒光立方模塊（MDFM-C1立方殼+MDFM-MF2內膽）；

MDFM-C顯微熒光立方內部可以安裝1個濾光片立方，頂部和底部的公母頭燕尾塊可以相互匹配，實現立方模塊的堆疊應用。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： MDFM-C

規格：立方外殼+內膽

工程圖：點擊下載

對比：

單價：￥1025

發貨日期：當天

購物車：

MDFM-C 快拆式熒光立方模塊

規格

快拆式熒光立方外殼+立方內膽
安裝孔直徑

SM1（1.035”-40）內螺紋
材質

重量

/
產品描述

預裝置件：MDFM-C 顯微熒光立方模塊（含MDFM-MF2）

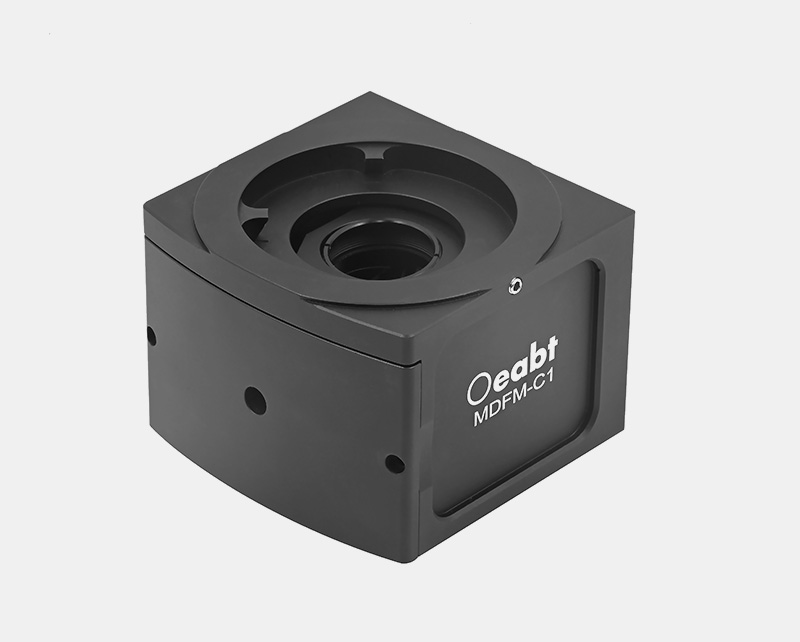

MDFM-C1 快拆式熒光立方殼

? 可自搭建落射照明式光路；

? 磁性門蓋兼容MDFM-MF2、Olympus的濾光片立方；

? 堆疊式設計，頂部和底部分別有?51mm的公母頭燕尾塊；

? 立方外殼兼容SM1透鏡套筒和30mm籠式系統；

? 不含MDFM-MF2內膽；

MDFM-C1顯微熒光立方內部可以安裝1個濾光片立方，此立方殼不含MDFM-MF2內膽，需單獨拍買。頂部和底部的公母頭燕尾塊可以相互匹配，實現立方模塊的堆疊應用

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： MDFM-C1

規格： 78.3*80.0*63.4mm

工程圖：點擊下載

對比：

單價：￥720

發貨日期：當天

購物車：

MDFM-C1 快拆式熒光立方殼

規格

78.3*80.0*63.4mm
安裝孔直徑

SM1（1.035”-40）內螺紋；4-40*4處，間距30mm
材質

重量

367.3g
產品描述

【公頭】?51mm，α=60°；
【母頭】?53.2mm，α=60°

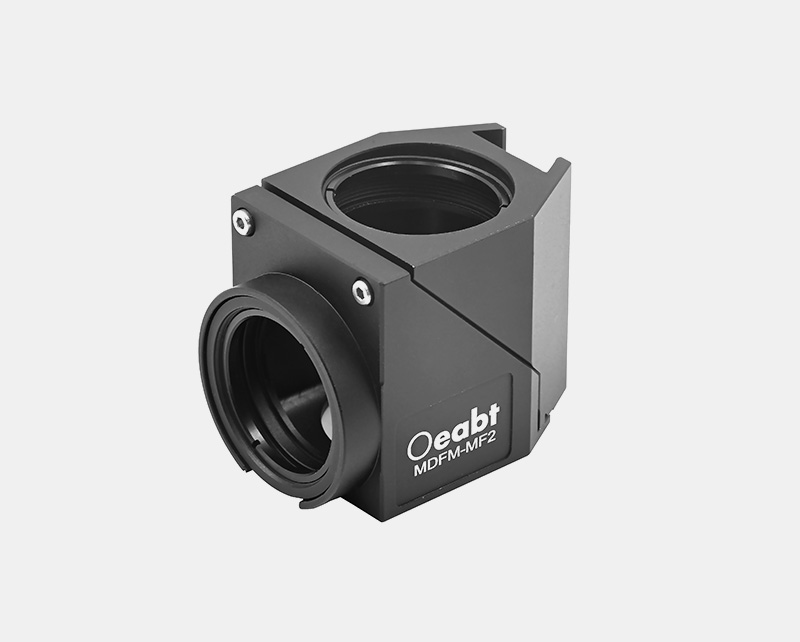

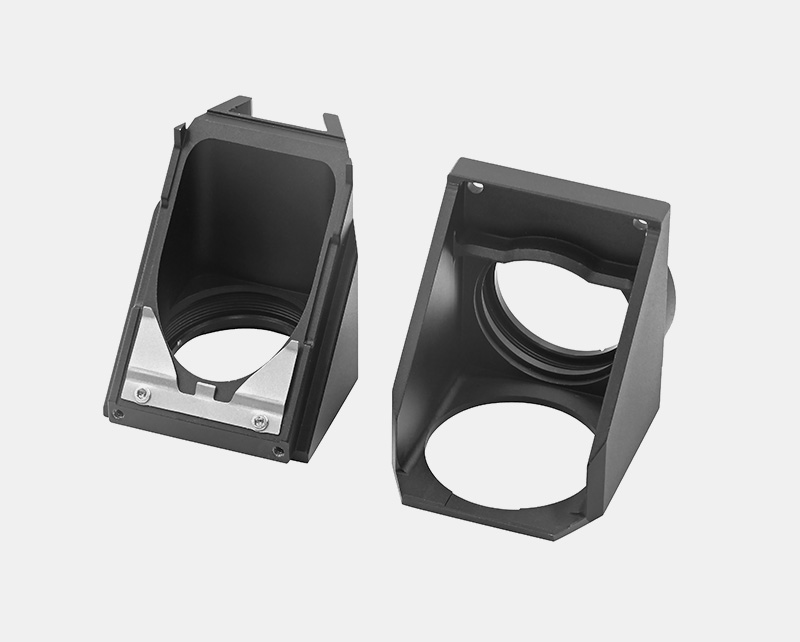

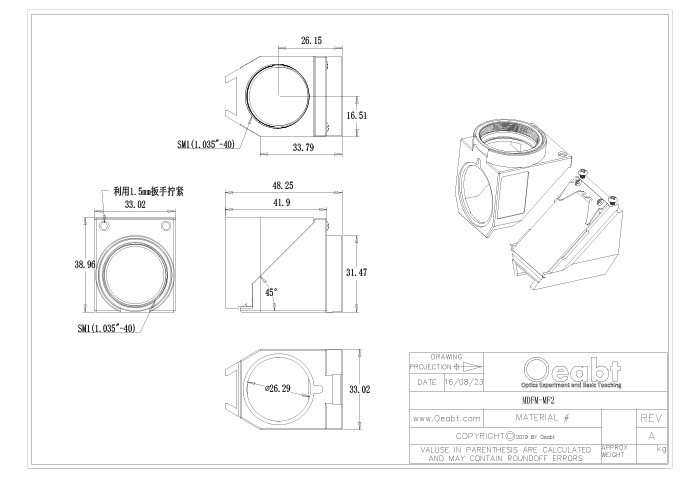

MDFM-MF2 熒光立方內膽

? 設計用于MDFM-C1快拆式顯微熒光立方；

? 兼容Olympus制造的OEM濾光片立方；

? 立方內不包含濾光片；

立方內膽互為90°的兩面具有SM1螺孔，可安裝?25.4mm，最厚為5mm的激發濾光片和發射濾光片。中間可夾持一塊二向色鏡（最大尺寸為25.2*36.0*1.2mm）。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： MDFM-MF2

規格： 48.3*33.0*39.0mm

工程圖：點擊下載

對比：

單價：￥305

發貨日期：當天

購物車：

MDFM-MF2 熒光立方內膽

規格

48.3*33.0*39.0mm
安裝孔直徑

SM1（1.035”-40）內螺紋
材質

重量

51.6g
產品描述

可裝厚度≤5mm激發濾光片和發射濾光片；
可裝尺寸≤25.2*36.0*1.2mm的二向色鏡

產品推薦

產品推薦

Oeabt顯微燕尾參考
類型	型號	燕尾形狀	燕尾尺寸	角度	兼容對應
燕尾轉接件	MCSM2-D2	公燕尾頭	?50mm	60°	MCP-D2B
	MCSM2-D1.5	公燕尾頭	?37.6mm	60°	Nikon Eclipse
					Thorlabs Cerna
燕尾轉接板	MCP-D2	公燕尾頭	?51mm	60°	MCP-D2B
	MCP-D2B	母燕尾頭	?53.2mm	60°	MCSM2-D2
					MCP-12D2B
	MCP-D2-1.8B	公母燕尾頭	?51mm【外徑】 ?46.17mm【內徑】	60°	MCP-D2B
					Nikon Eclipse
					Thorlabs Cerna
					Olym12pus
