產品說明

? 將Oeabt系列套管和籠式產品擴展至顯微成像系統的多樣性；

? ?1.5英寸的公頭燕尾件，易于機械安裝和光學端口對準；

? 將自搭建的光學系統接合他家制造商生產的顯微鏡鏡筒、相機接口；

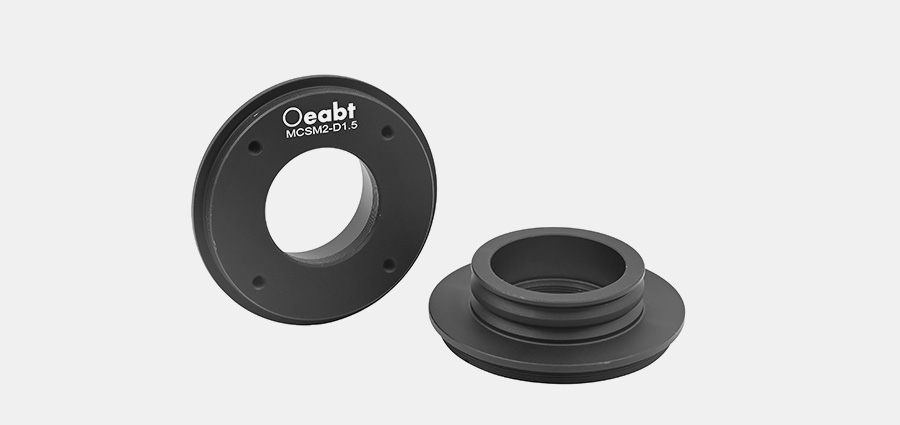

MCSM2-D1.5相機端口轉接件用于將自搭建光學系統或探測器接合用于其他顯微制造商生產的顯微鏡鏡筒、相機接口，例如Thorlabs Cerna和Nikon Eclipse正置顯微鏡的相機接口。

型號	MCSM2-D1.5
規格	?55.9*16.2mm，管身內徑?37mm
燕尾類型	?1.5英寸，α=90°
螺紋類型	SM1（1.035”-40）內螺紋，SM2（2.035”-40）外螺紋，4-404處（間距3030mm）
重量	36.3g
材質	7075鋁合金

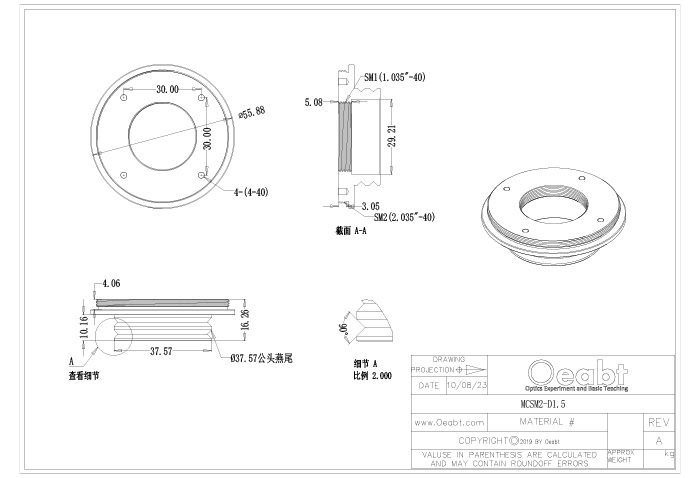

示意圖

通用參數

?光學知識點

顯微鏡燕尾

燕尾，一種機械安裝的方式，用于機械安裝和光學端口對準。通過將一個燕尾插入另一個燕尾，再擰緊一個或多個固定螺絲，就可以將這些組件連接。燕尾有兩種形狀：線性的和環形的。線性燕尾可讓匹配的元件滑動之后再鎖定，定位十分靈活，同時也限制了其他方向的自由度。環形燕尾可在不同元件上實現光學端口的對準，保持單光軸，盡量減少用戶的介入。

Oeabt顯微成像系列的許多產品都使用了燕尾的設計，可以匹配我們自己的組件或其他制造商的光元件。為了方便識別燕尾的兼容性，產品參數表格列出了Oeabt現有燕尾及其關鍵尺寸。需注意：這些燕尾型號專用于Oeabt的產品，其他家顯微制造商可能并不通用該命名規則，燕尾相應的兼容性請查看工程圖紙。

Oeabt顯微燕尾參考

類型型號 燕尾形狀燕尾尺寸角度兼容對應

燕尾轉接件
MCSM2-D2
公燕尾頭
?50mm
60°
MCP-D2B

MCSM2-D1.5
公燕尾頭
?37.6mm
60°
Nikon Eclipse

Thorlabs Cerna

燕尾轉接板
MCP-D2
公燕尾頭
?51mm
60°
MCP-D2B

MCP-D2B
母燕尾頭
?53.2mm
60°
MCSM2-D2

MCP-12D2B

MCP-D2-1.8B
公母燕尾頭

?51mm【外徑】
?46.17mm【內徑】

60°
MCP-D2B

Nikon Eclipse

Thorlabs Cerna

Olym12pus

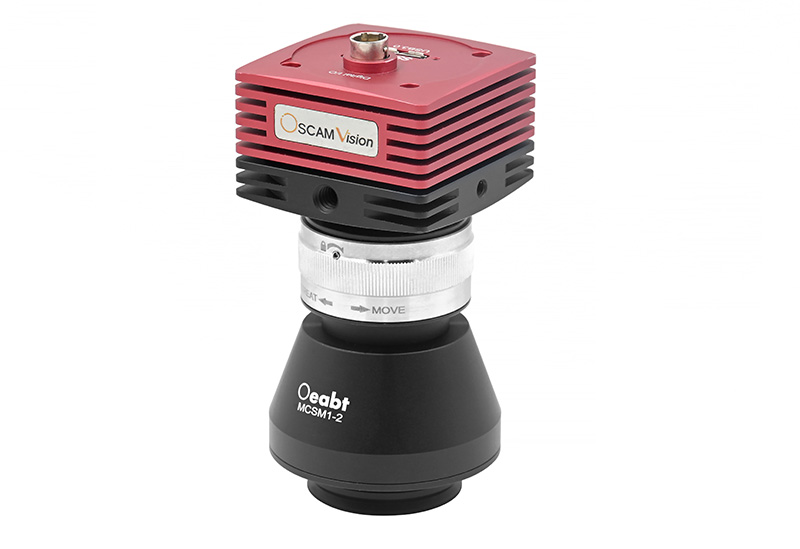

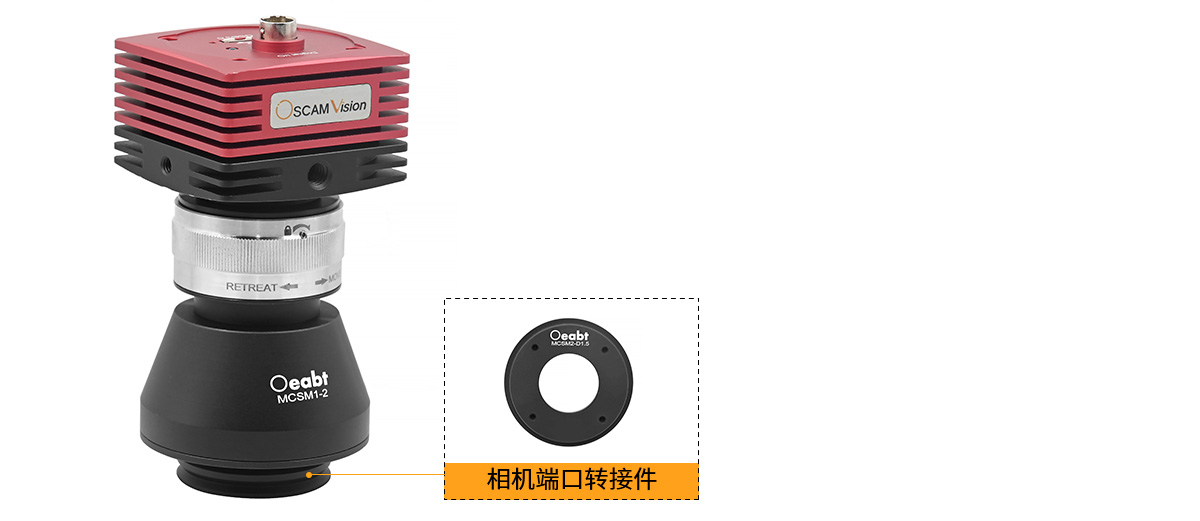

（1）MCSM2-D1.5相機端口轉接件用于將自搭建光學系統或探測器接合用于其他顯微制造商生產的顯微鏡鏡筒、相機接口，例如Thorlabs Cerna和Nikon Eclipse正置顯微鏡的相機接口。相機可通過帶外螺紋的C-Mount或SM1的連接件，將相機接合MCSM2-D1.5轉接件，從而集成到顯微鏡系統。轉接件可通過?1.5英寸的公燕尾塊固定到光學端口。

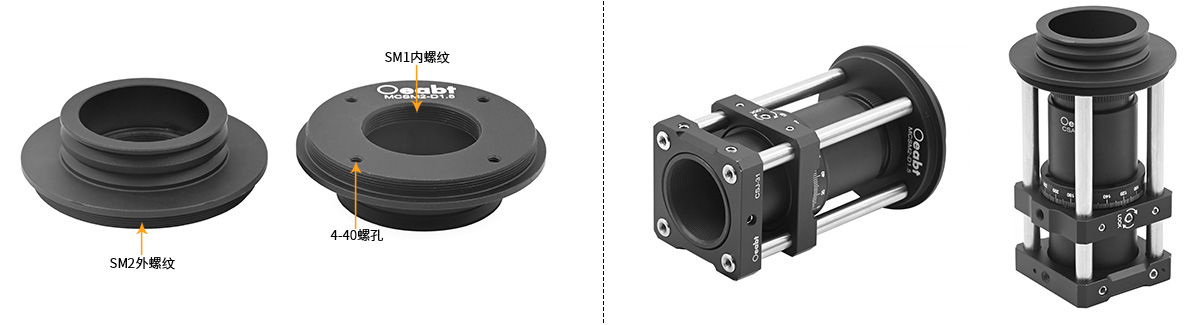

（2）此外它還有SM1內螺紋、SM2外螺紋和中心間距為30mm，用于籠安裝的4-40螺孔。與SM1、SM2透鏡套筒和30mm籠式系統集成，實現光學端口與螺紋端口的接合。

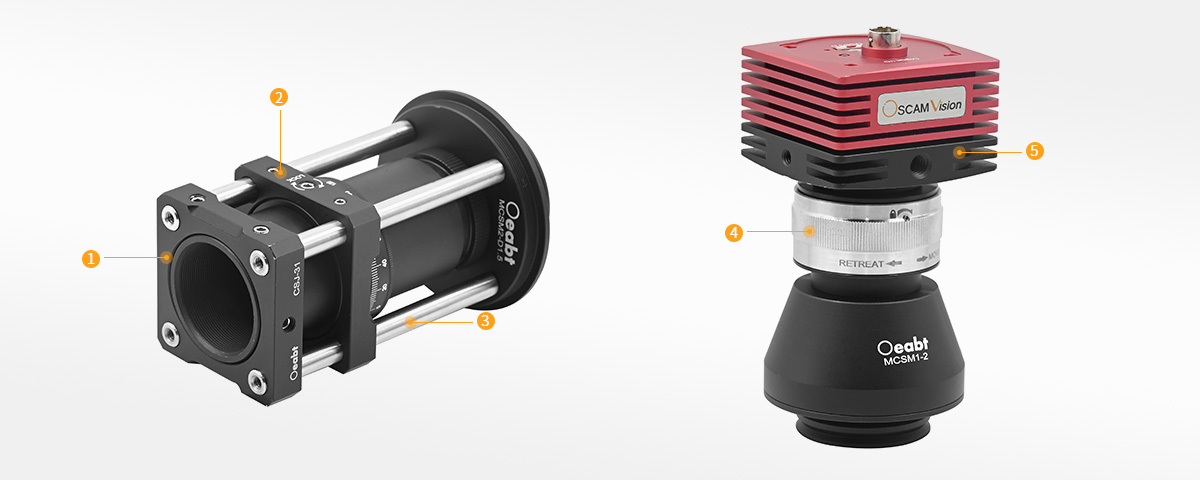

?CSJ-31 30mm通孔籠板點擊購買>	?CRD-05A 16mm旋轉安裝座點擊購買>
?PCM-S系列 ?6mm籠式支桿點擊購買>	?SM-Z4 高精度伸縮套筒點擊購買>
?OsCam Vision? 科研相機 點擊購買>

MCSM2-D1.5 STP文件

MCSM2-D1.5 相機端口轉接件

? 將Oeabt系列套管和籠式產品擴展至顯微成像系統的多樣性；

? ?1.5英寸的公頭燕尾件，易于機械安裝和光學端口對準；

? 將自搭建的光學系統接合他家制造商生產的顯微鏡鏡筒、相機接口；

? 兼容SM1、SM2、30mm籠式系統；

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： MCSM2-D1.5

規格： ?55.9*16.2mm

工程圖：點擊下載

對比：

單價：￥147

發貨日期：當天

購物車：

MCSM2-D1.5 相機端口轉接件

規格

燕尾類型：?1.5英寸，α=90°
安裝孔直徑

/
材質

重量

36.3g
產品描述

SM1（1.035”-40）內螺紋，SM2（2.035”-40）外螺紋， 4-40*4處（間距30*30mm）

產品推薦

產品推薦

Oeabt顯微燕尾參考
類型	型號	燕尾形狀	燕尾尺寸	角度	兼容對應
燕尾轉接件	MCSM2-D2	公燕尾頭	?50mm	60°	MCP-D2B
	MCSM2-D1.5	公燕尾頭	?37.6mm	60°	Nikon Eclipse
					Thorlabs Cerna
燕尾轉接板	MCP-D2	公燕尾頭	?51mm	60°	MCP-D2B
	MCP-D2B	母燕尾頭	?53.2mm	60°	MCSM2-D2
					MCP-12D2B
	MCP-D2-1.8B	公母燕尾頭	?51mm【外徑】 ?46.17mm【內徑】	60°	MCP-D2B
					Nikon Eclipse
					Thorlabs Cerna
					Olym12pus
