產品說明
? 可連續旋轉360°；
? 激光刻度增量為2°，且有對準線；
? 安裝平臺高度：16.1mm；

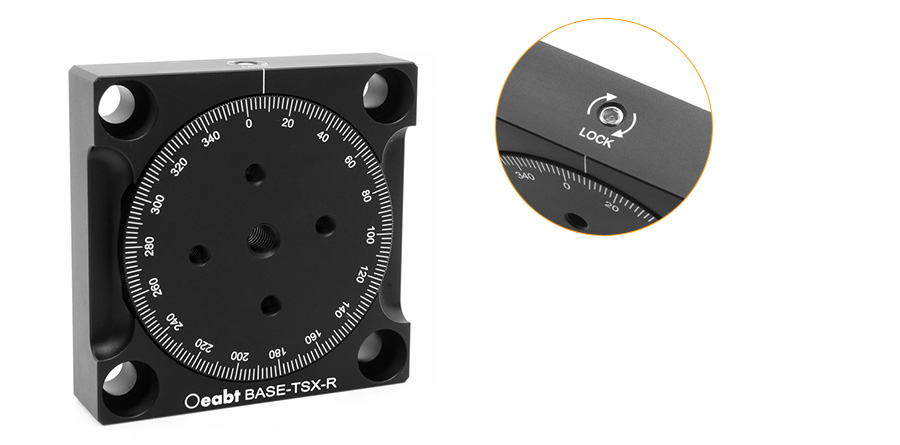

? 緊定機制，可通過側面的螺絲鎖定位置；

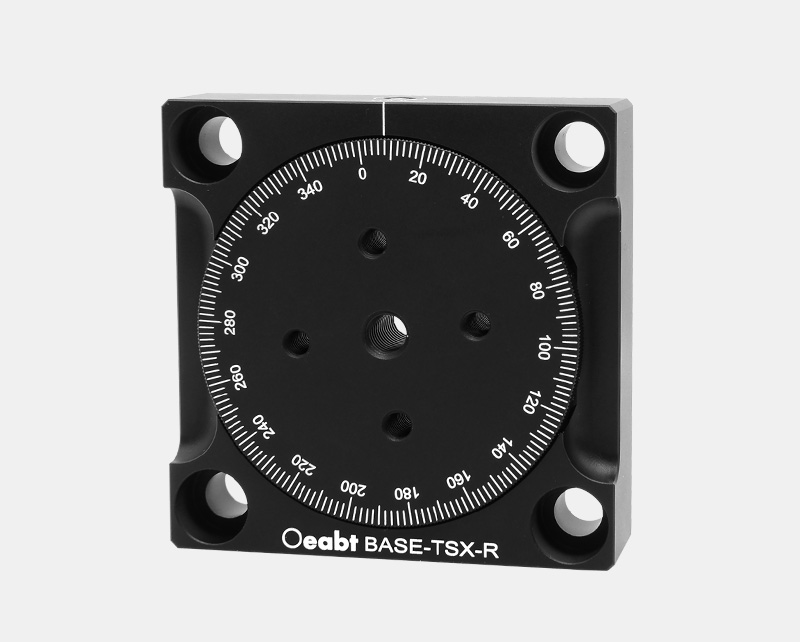

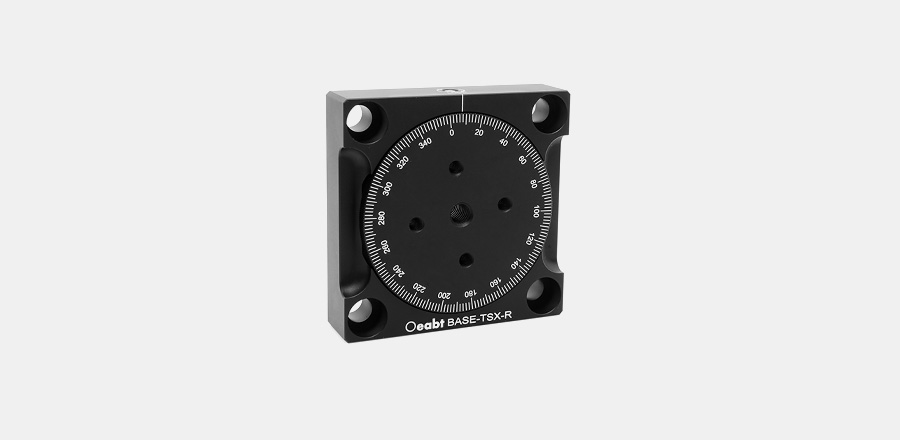

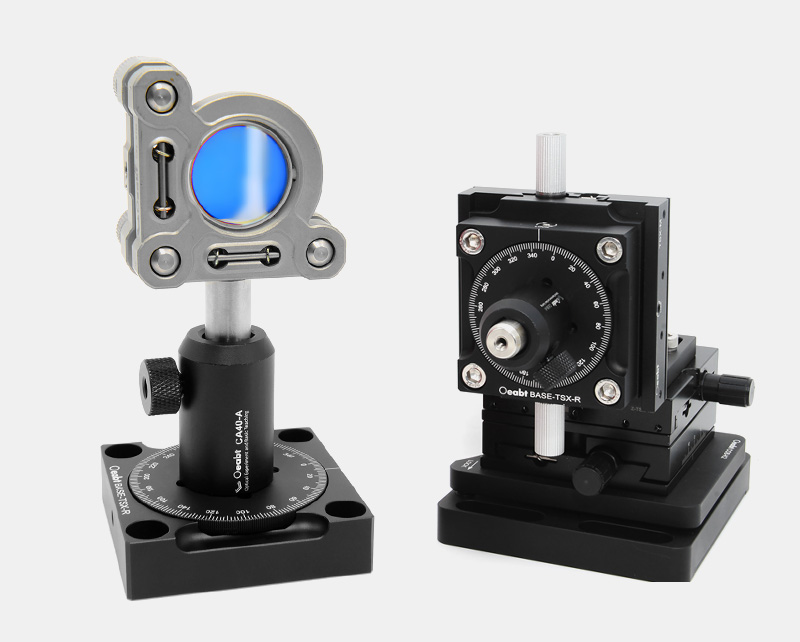

旋轉底座具有可以連續旋轉360°的臺面，非常適合需要流暢且無后沖旋轉的光機械件。臺面刻有角度刻度，間隔為2°。每20°對應的刻度線下方標記有數字，以便用戶設置臺面的角度方向。
|
型號 |
BASE-TSX-R
|
|
規格 |
62.2*62.2*16.1mm |
|
行程范圍 |
360°旋轉，分度2° |
|
負載能力 |
水平面時為110 lbs(50kg); 豎直面時為9lbs(4kg); |
|
螺紋類型 |
5處M4,1處M6，4處?6.7mm沉頭孔 |
|
重量 |
151.6g |
|
材質 |
7075鋁合金 |

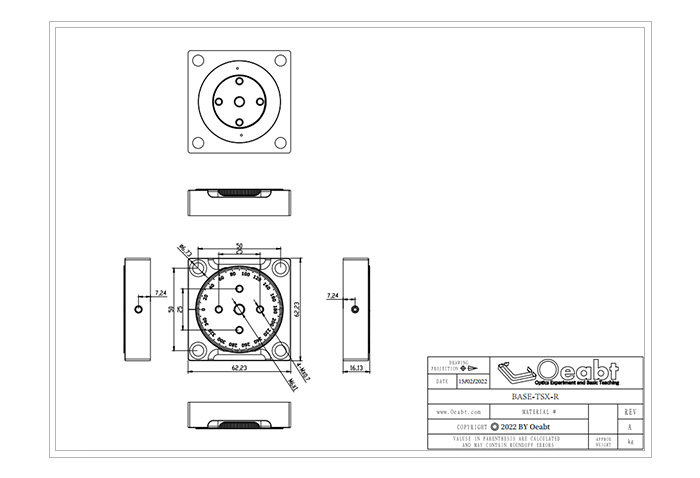

工程圖下載
