參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? Z軸高度調節范圍25mm，臺面高度從21.3mm到46.8mm；

? 安裝臺面：101.6*76.2mm；

? 垂直負載能力55.1lbs（25 kg）；

? 頂部和底部有多規格螺紋孔和安裝槽；

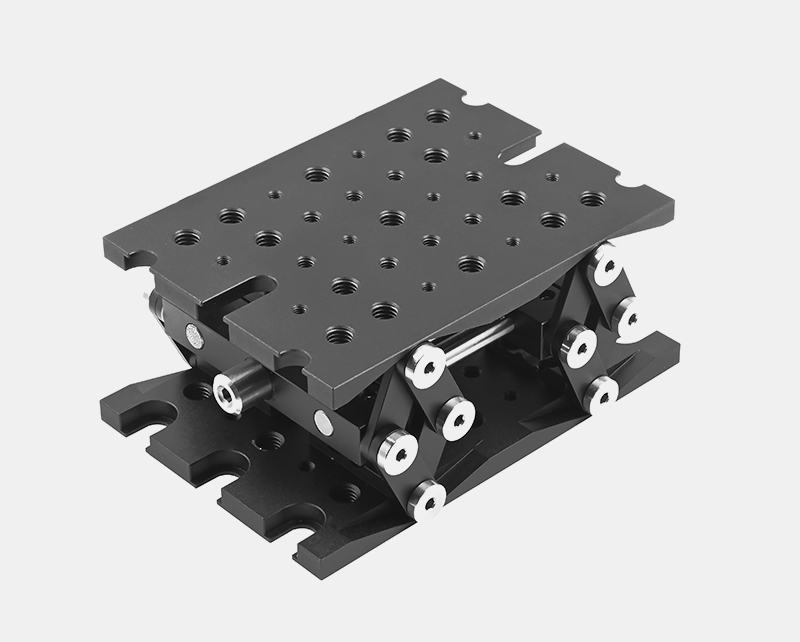

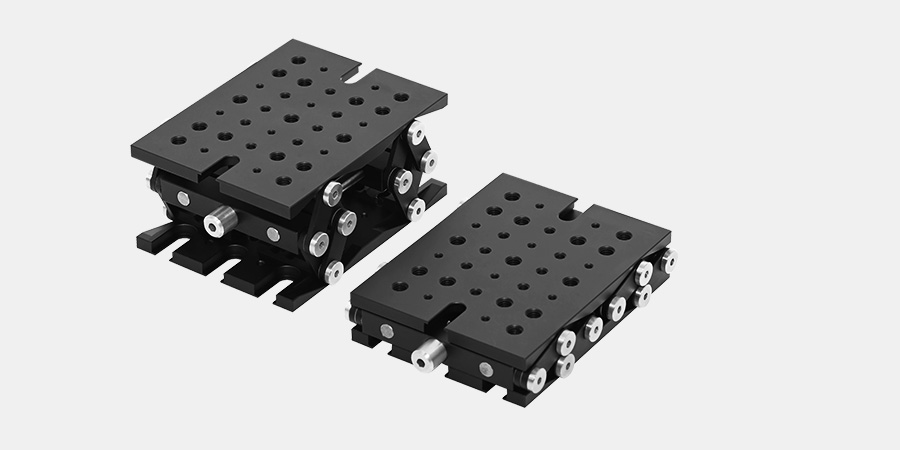

Z軸剪式升降臺非常適合安裝需要高度調節的光機械子組件，剛性剪式設計，具有高穩定性，平行度佳。

序列號	TSX-Z25
安裝臺面	101.6*76.2mm
臺面高度	21.3mm-46.8mm
調節范圍	25mm
負載能力	55.1lbs（25 kg）
重量	425.2g
材質	7075鋁合金

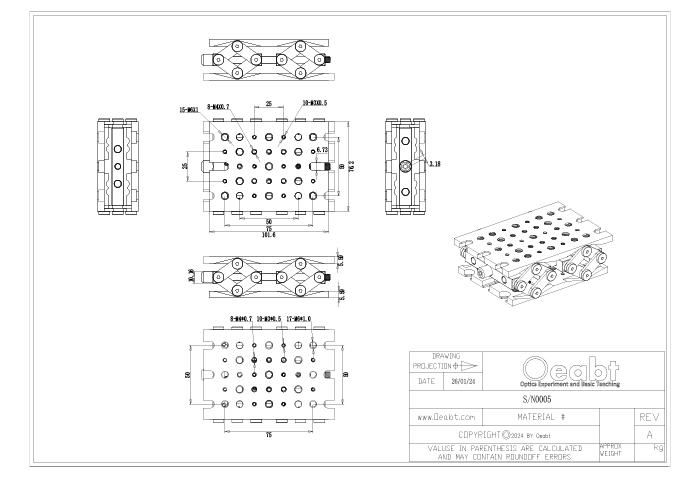

示意圖

通用參數

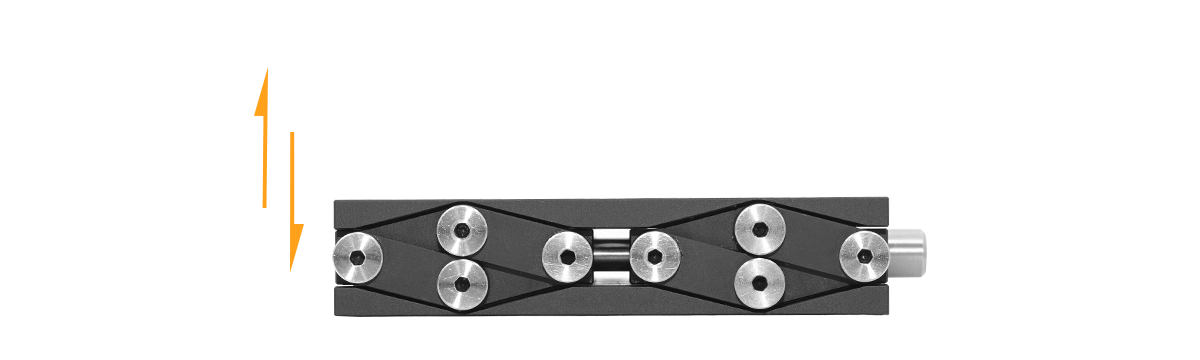

（1）Z軸剪式升降臺非常適合安裝需要高度調節的光機械子組件，剛性剪式設計，具有高穩定性，平行度佳。調節裝置用絲杠來驅使垂直運動，絲桿運動每轉一圈為0.8mm，可提供25mm的高度升降調節。且可以支撐的垂直負載高達50lbs。

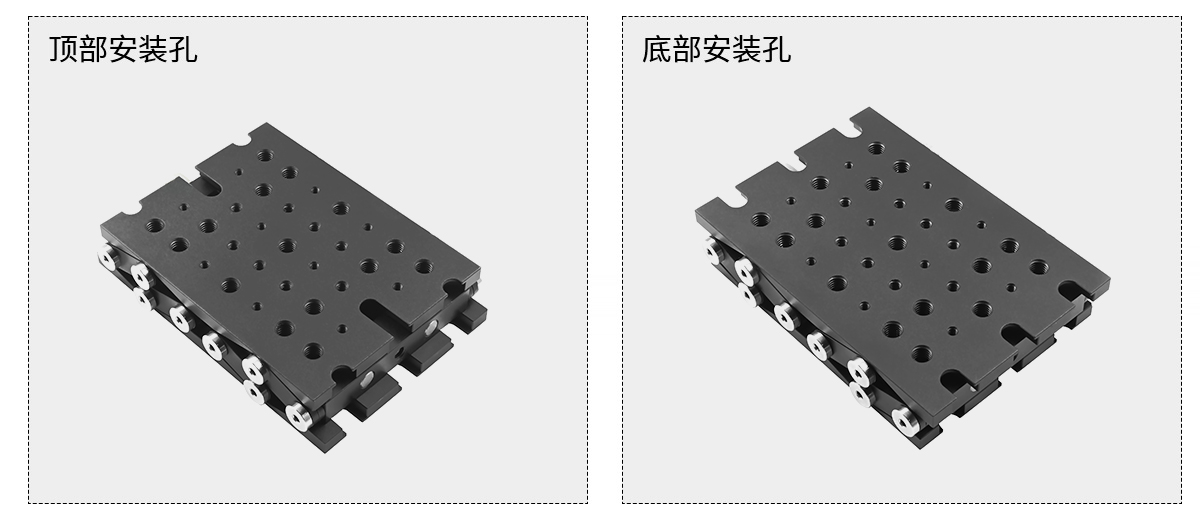

（2）安裝臺面101.*76.2mm，頂板和底板臺面均都有多種螺紋孔排列，還帶有安裝槽。
? ? ? ? 頂板安裝孔：10處M3，8處M4，15處M6，2處6.7*19.2mm；
? ? ? ? 底板安裝孔：10處M3，8處M4，11處M6，6處6.7*19.2mm；

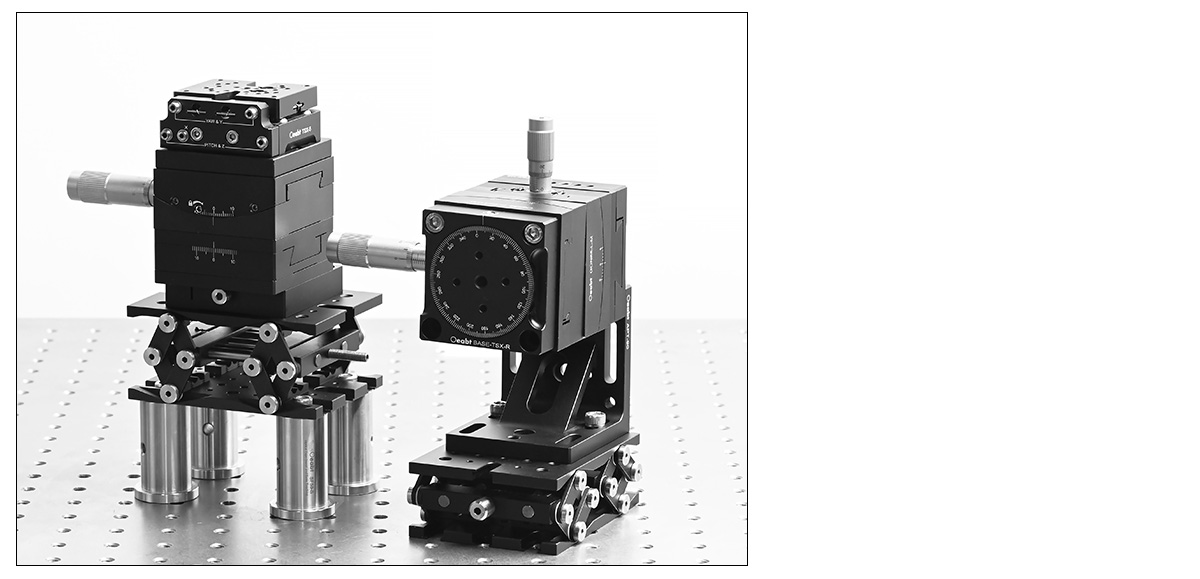

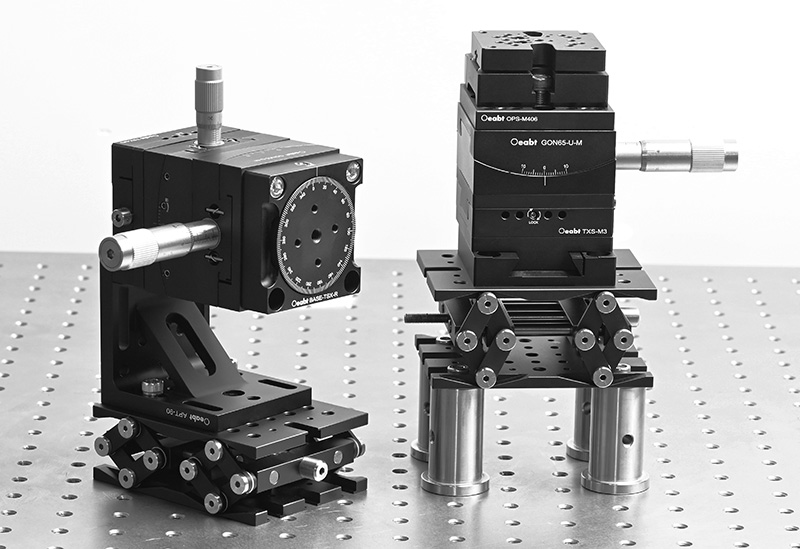

??CFP-S系列 ?1英寸不銹鋼接桿點擊查看>	??GON65系列角度位移臺點擊查看>
??TSX-5 五軸位移平臺點擊查看>	??BASE-TSX-R 360°旋轉安裝底座點擊查看>
??APT-90 直角轉接件點擊查看>	??CPL-TILT 氦氖激光器安裝座點擊查看>

Z軸剪式升降臺 TSX-Z25

Z軸剪式升降臺

TSX-Z25 Z軸剪式升降臺

? Z軸高度調節范圍25mm，臺面高度從21.3mm到46.8mm；

? 安裝臺面：101.6*76.2mm；

? 垂直負載能力55.1lbs（25 kg）；

? 頂部和底部有多規格螺紋孔和安裝槽；

Z軸剪式升降臺非常適合安裝需要高度調節的光機械子組件，剛性剪式設計，具有高穩定性，平行度佳。調節裝置用絲杠來驅使垂直運動，絲桿運動每轉一圈為0.8mm，可提供25mm的高度升降調節。且可以支撐的垂直負載高達50lbs。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： TSX-Z25

規格： 101.6*76.2mm

工程圖：點擊下載

對比：

單價：￥1245

發貨日期：當天

購物車：

TSX-Z25 Z軸剪式升降臺

規格

101.6*76.2mm
材質

7075鋁合金
重量

425.2g
耐載荷

55.1lbs（25 kg）
位移軸

Z軸
最大位移行程

25mm
螺紋類型

M3、M4、M6
產品描述

臺面高度：21.3mm-46.8mm
