低漂移系列
Low drift series
? 全鋼結構的剛度構造，重載型交叉滾子軸承；
? 穩定、長行程、高負載能力；
? 行程50mm，驅動方式：SM25測微頭，分度10μm；
? 水平負載能力：30kg（66lbs）、垂直負載能力：4kg（8.8lbs）；
? 臺面尺寸：100*100mm；

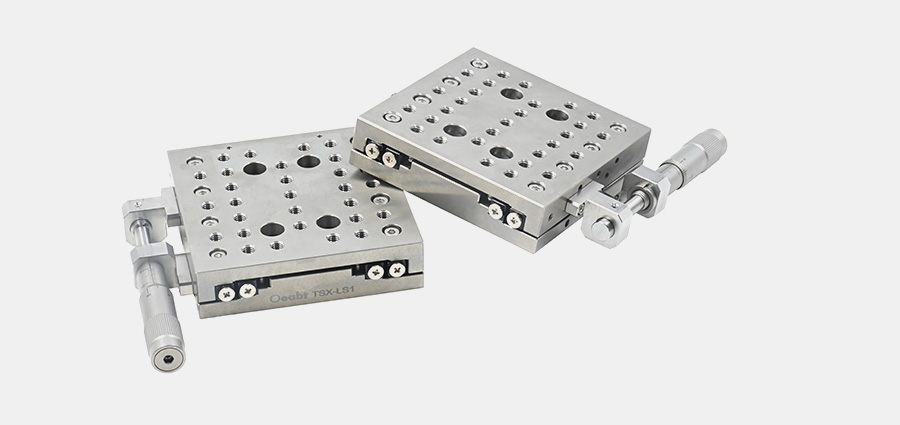

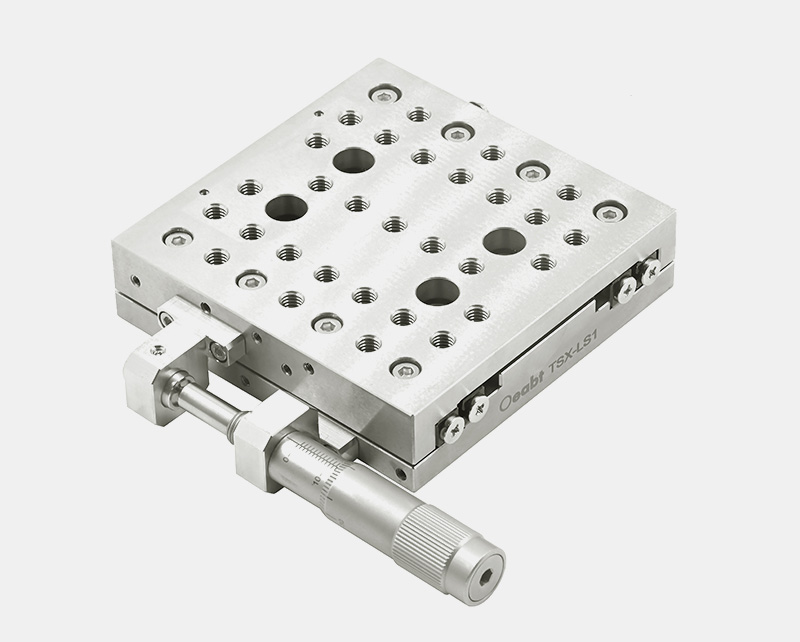

TSX-LS1位移臺是全鋼結構，重載型交叉滾子軸承設計，具有較高的硬度和強度。
|
型號 |
TSX-LS1 |
| 規格 |
100.0*125.5*25.0mm |
| 臺面尺寸 |
100*100mm |
| 行程范圍 |
50mm |
| 精度分度 |
螺距0.5mm，游標分度10μm |
| 負載能力 |
水平負載：30kg（66lbs）；垂直負載：4kg（8.8lbs） |
| 重量 |
1738.7g |
| 材質 |
440不銹鋼 |
（1）TSX-LS1位移臺是全鋼結構，重載型交叉滾子軸承設計，具有較高的硬度和強度。該位移臺可提供水平負載30kg（66lbs）、垂直負載4kg（8.8lbs）的大重載能力，在50mm的位移范圍內具備高穩定性，非常適合對承載能力的要求較高的應用場合。
?

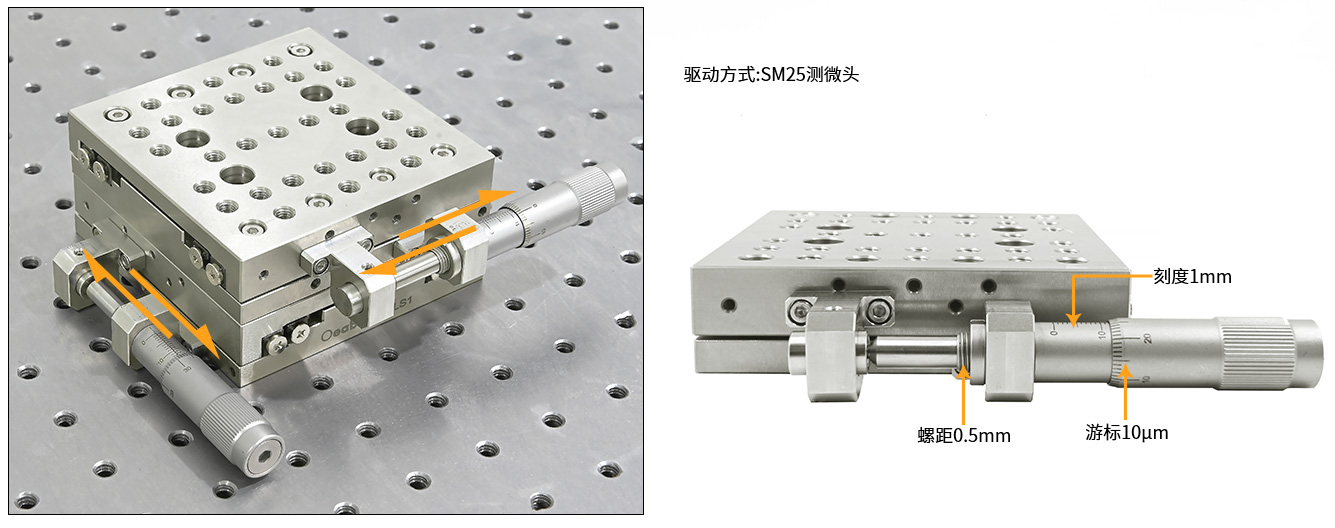

（2）TSX-LS1配置的驅動器為SM25標準測微頭，提供50mm的線性位移，螺距為0.1mm。游標刻度每10 μm帶有刻度線。

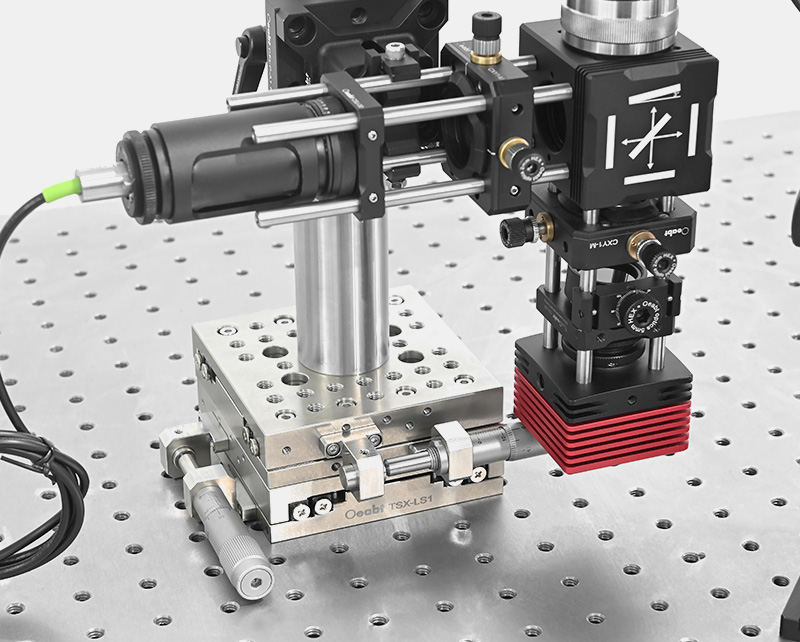

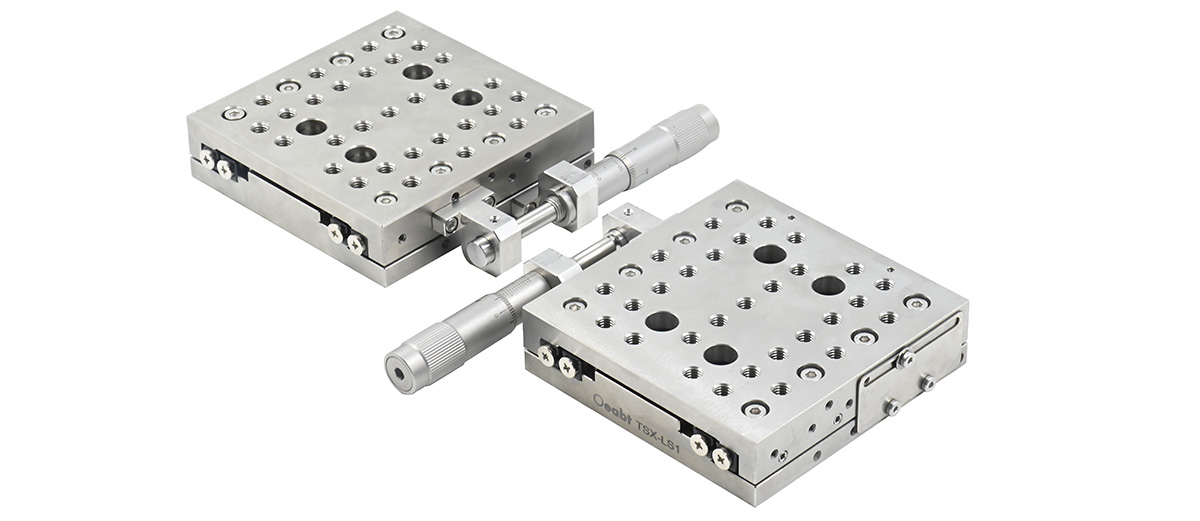

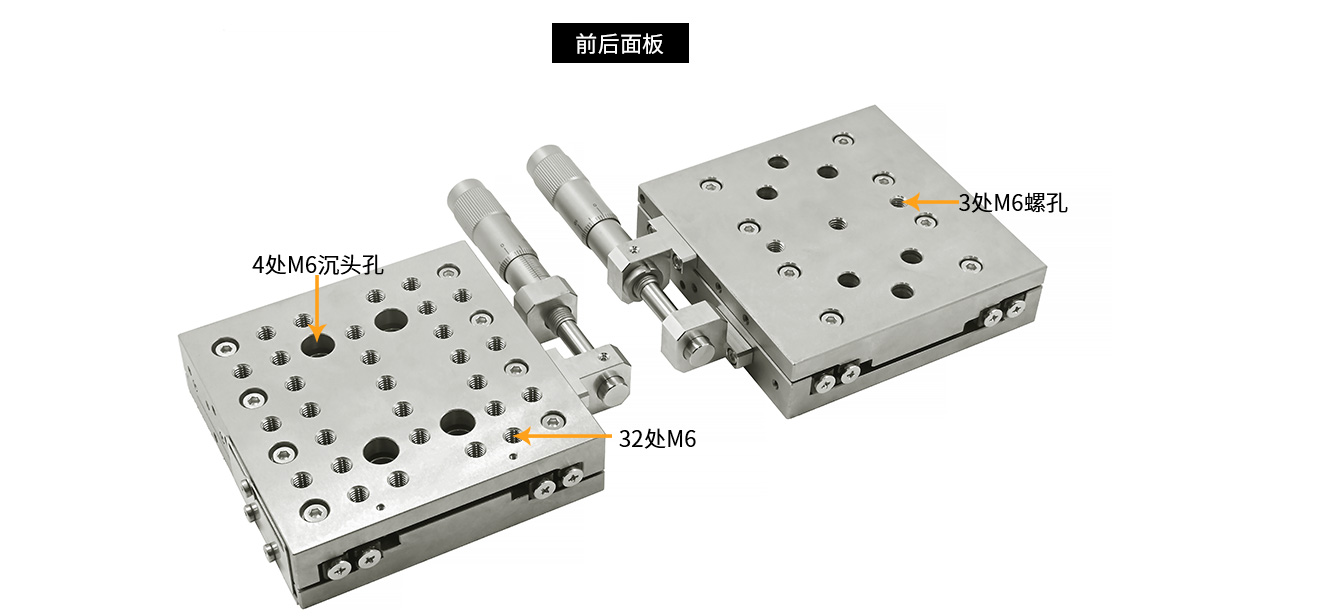

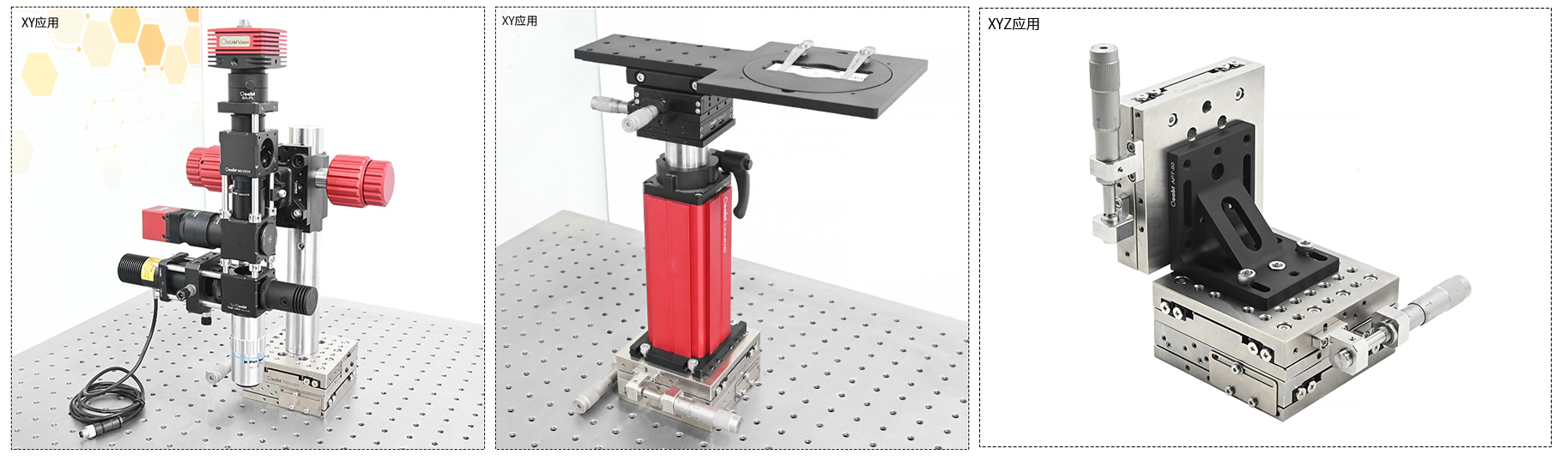

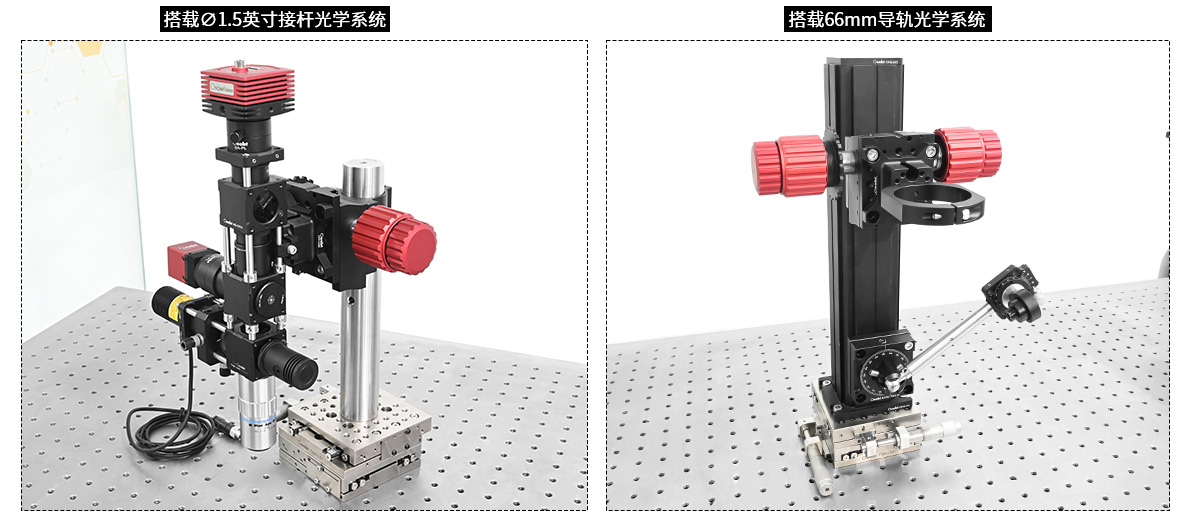

（3）臺面尺寸100*100mm，M6螺孔陣列，便于集成光機組件或光學系統。無需額外轉接件即可疊加兩個位移臺用于XY應用，而XYZ配置，需要額外加一個直角轉接件來垂直安裝位移臺。
? 全鋼結構的剛度構造，重載型交叉滾子軸承；
? 穩定、長行程、高負載能力；
? 行程50mm，驅動方式：SM25測微頭，分度10μm；
? 水平負載能力：30kg（66lbs）、垂直負載能力：4kg（8.8lbs）；
? 臺面尺寸：100*100mm；

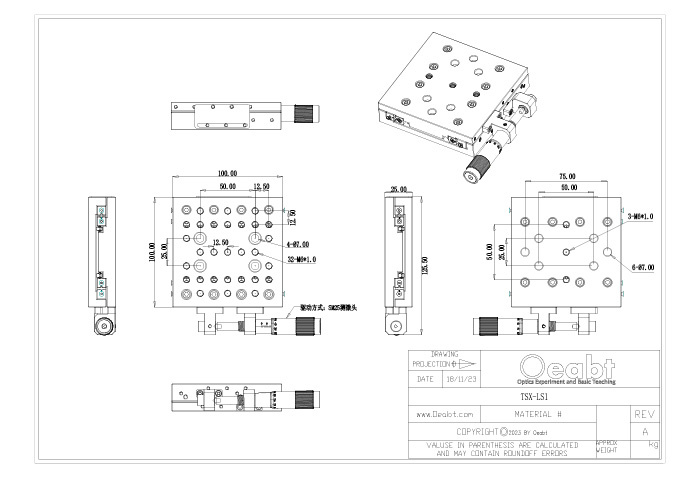

TSX-LS1 工程圖下載
