低漂移系列
Low drift series
? Z軸行程：11mm；
? 測微頭調節器實現一圈0.5mm；
? 臺面M4M6螺紋孔陣列；
? 通過底部通孔安裝到面包板或平臺上；

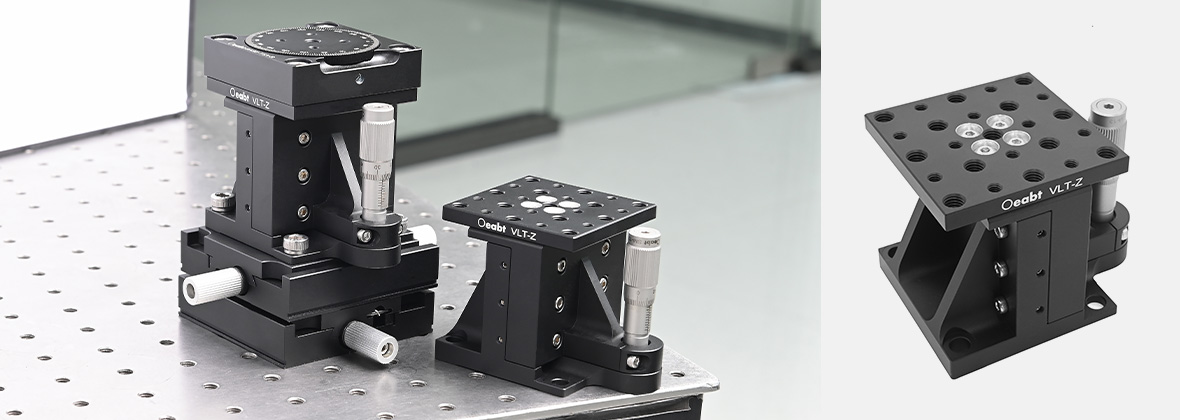

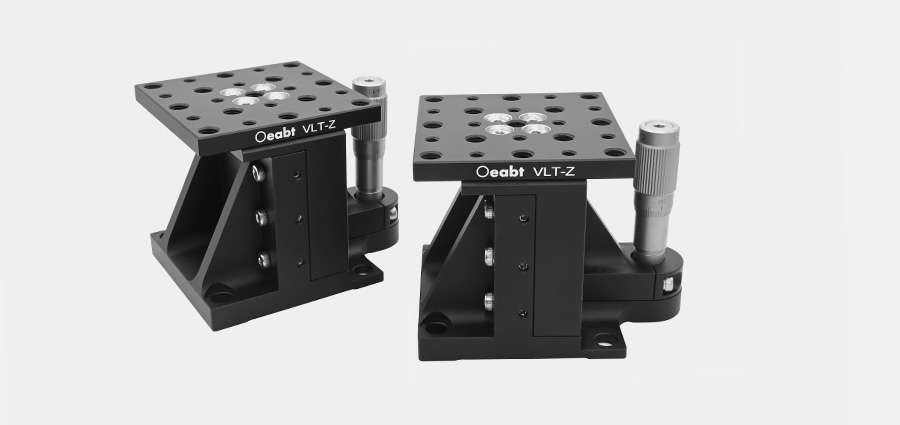

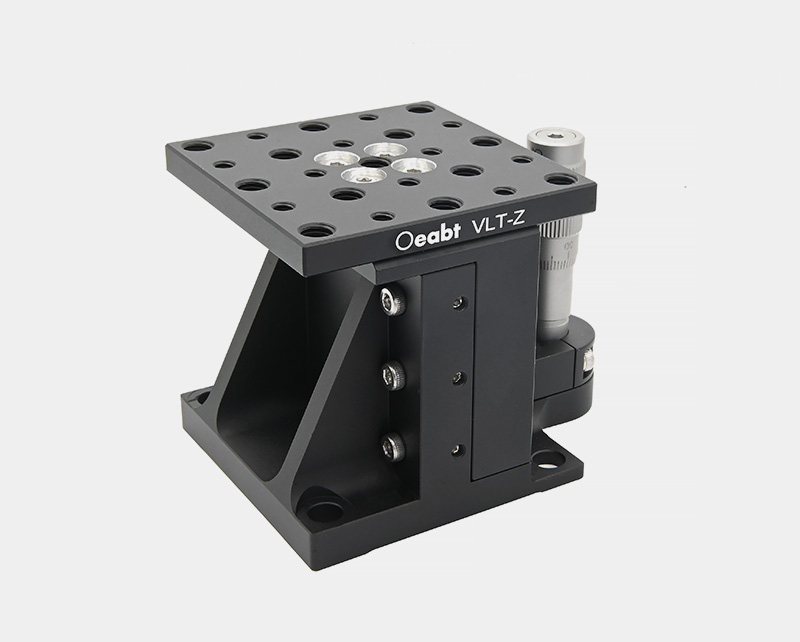

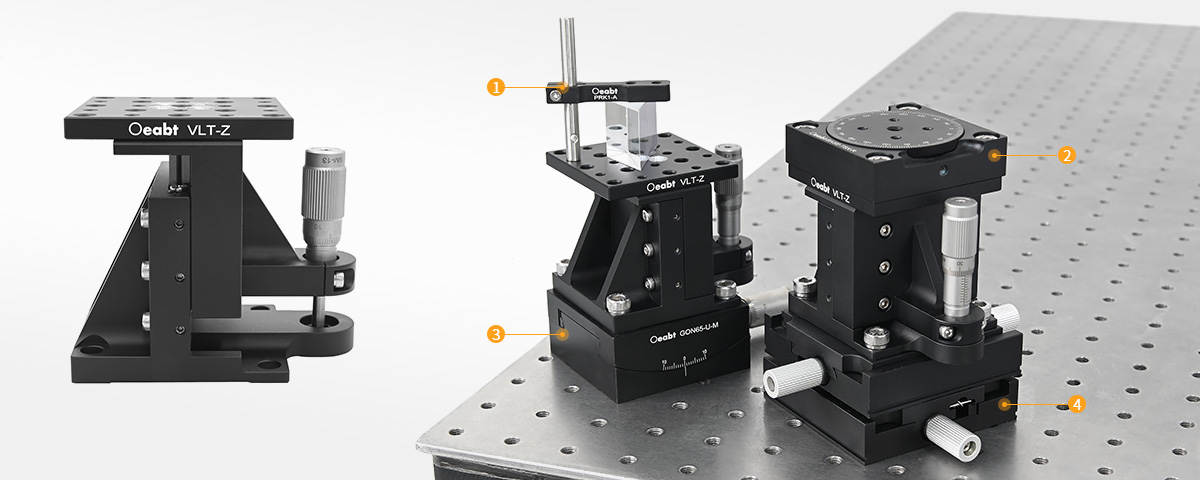

VLT-Z縱向升降臺提供11mm的高度調節范圍，工作高度范圍從63.0mm~74.0mm。?
|
型號 |
VLT-Z |
|
規格 |
83.3*61.0*63.0mm |
|
行程范圍 |
11mm |
|
調節精度 |
0.5mm/圈，精度10μm |
|
螺孔類型 |
M4*12處、M6*13處、?6.4mm*4處（通孔） |
|
重量 |
418.4g |
|
材質 |
7075鋁合金 |

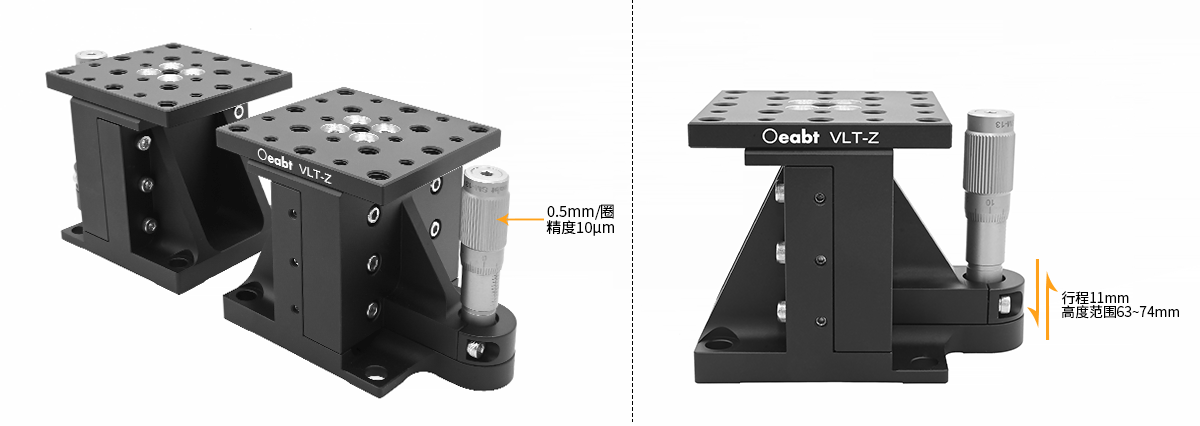

（1）?VLT-Z縱向升降臺提供11mm的高度調節范圍，工作高度范圍從63.0mm~74.0mm。 配備的精調測微頭驅動器具有10μm分度，每轉0.5mm的調節高度。使得用戶能夠進行精密定位，滿足光學系統的安裝和對準需求。
?

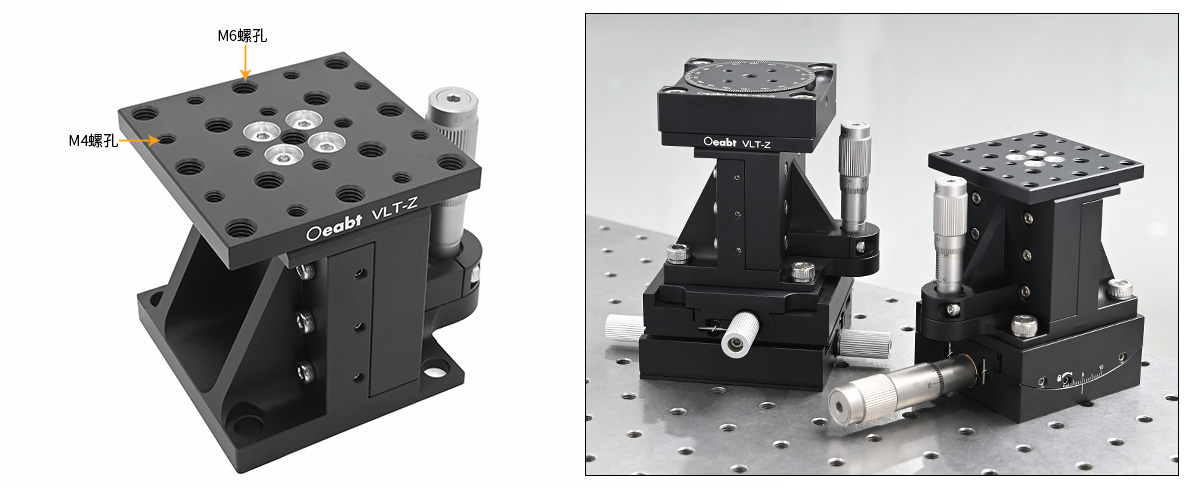

（2）?頂部安裝板配備了13個M6和12個M4螺孔陣列，支持各種標準光學組件和配件的安裝，使得不同設備的組合更加便捷。該位移臺采用交叉滾子軸承，確保在整個運動范圍內提供一致且平穩的性能。
? Z軸行程：11mm；
? 測微頭調節器實現一圈0.5mm；
? 臺面M4M6螺紋孔陣列；
? 通過底部通孔安裝到面包板或平臺上；

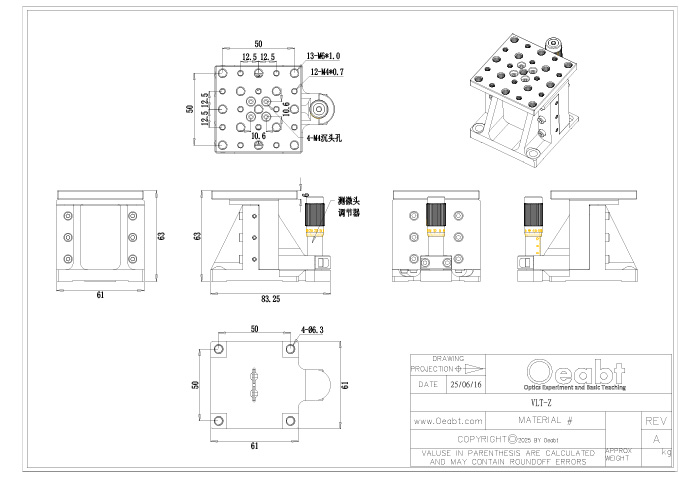

VLT-Z 工程圖下載
