參數規格技術說明組裝應用舉例工程圖下載

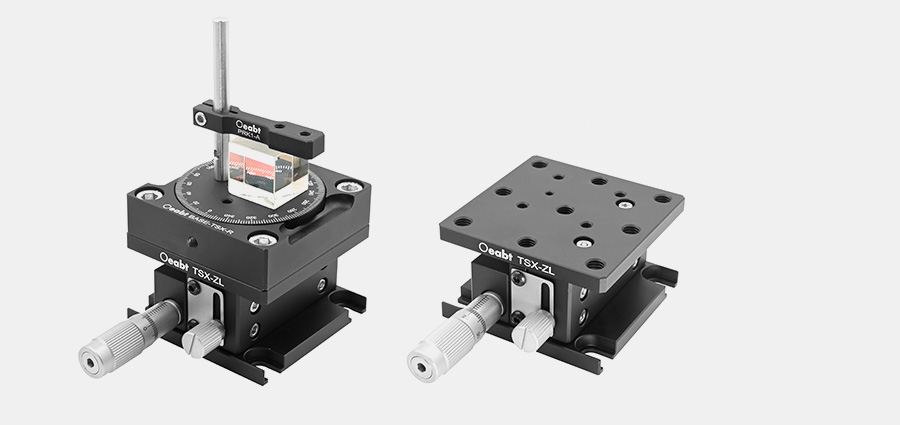

產品說明

? 交叉滾柱導軌，測微頭驅動將平面進行Z軸升降；

? 縱向行程：8.5mm；

? 臺面尺寸：63*63mm，螺孔陣列；

? 模塊化設計，可進行 X、XY 或 XYZ 配置堆疊；

? M6沉孔可安裝到公/英制的光學平臺上；

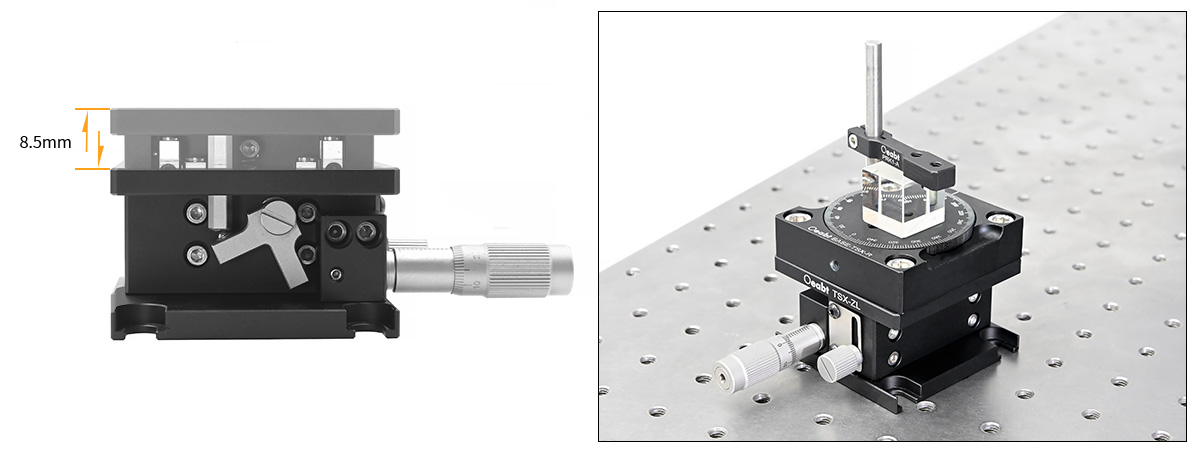

TSX-ZL縱向升降臺具有8.5mm的高度調節范圍，臺面高度從37.5mm到46mm。

型號	TSX-ZL
規格	63.063.037.5mm（不含測微頭）
臺面尺寸	63.0*63.0mm
行程范圍	8.5mm
精度	10μm/刻度（測微頭最小讀數）
負載能力	4kgf
螺孔類型	M44處，M69處，M6*4處（沉頭孔）
重量	285.1g
材質	7075鋁合金

示意圖

通用參數

（1）TSX-ZL縱向升降臺具有8.5mm的高度調節范圍，臺面高度從37.5mm到46mm。此外，位移臺可以通過擰緊側面的鎖定旋鈕來鎖定位置。采用交叉滾柱軸承來支持運動負載，同時主體由鋁板陽極氧化而成，大程度地消除了內部應力，提高了穩定性。

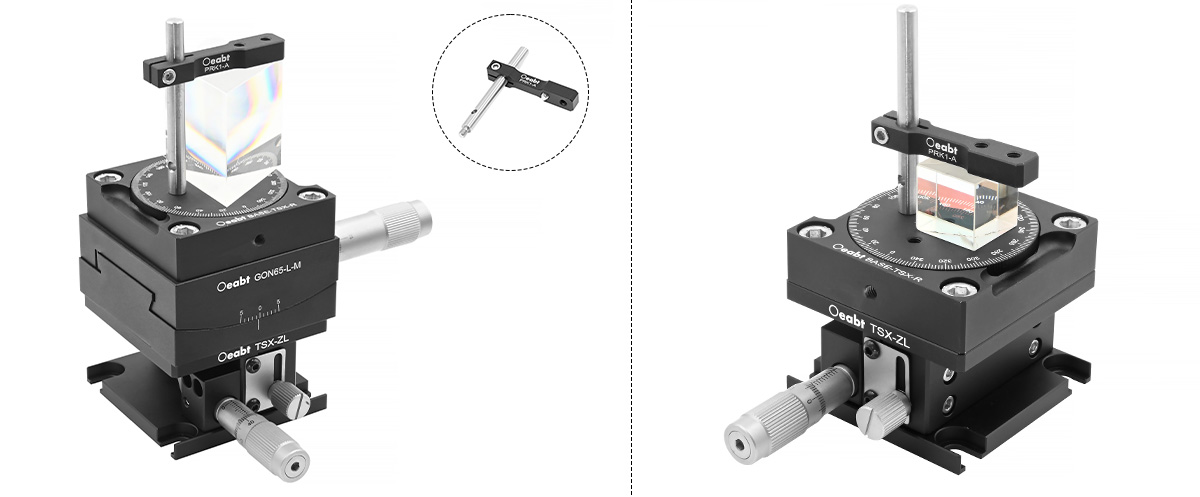

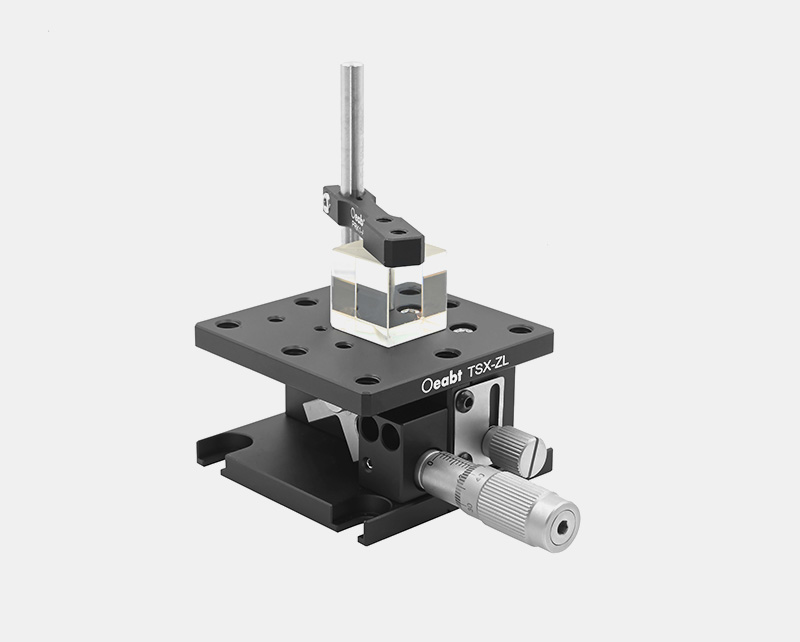

（2）頂板臺面具有M4/M6螺孔陣列，利用壓臂可夾持最高53mm的棱鏡或光學元件在位移臺表面。壓臂使用撓性機制固定在接桿上，通過2.5mm六角扳手鎖定。且接桿中心和尼龍頂絲中心第一處的距離25mm，第二處為35.5mm。

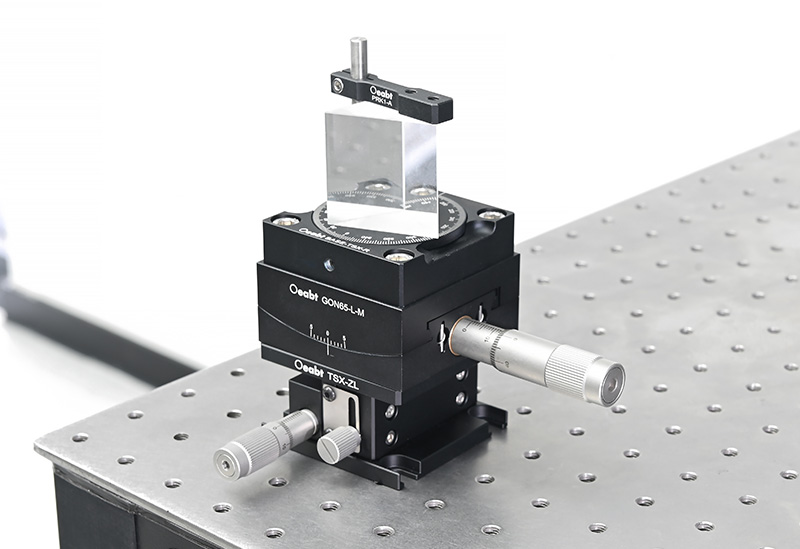

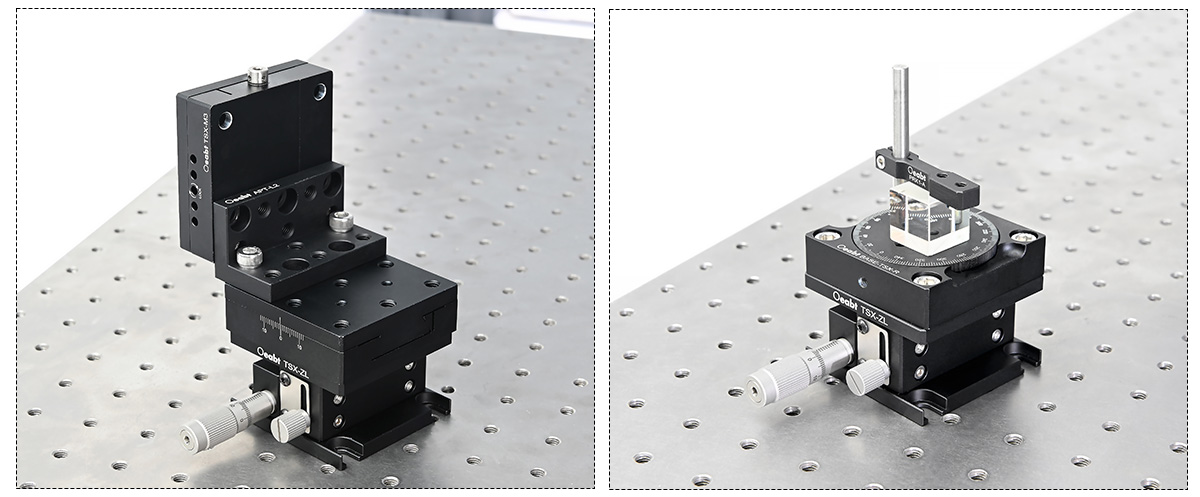

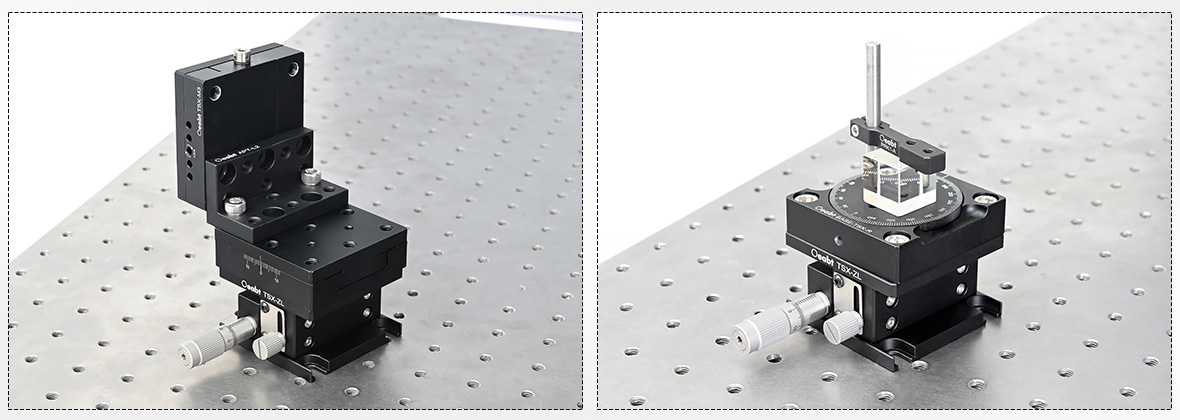

（3）模塊化的設計易于構建多軸配置，可以多個或與其它位移臺組合以提供多軸運動，輕松地適應特定系統的需求。通過底板沉孔可直接安裝公/英制的光學平臺上。

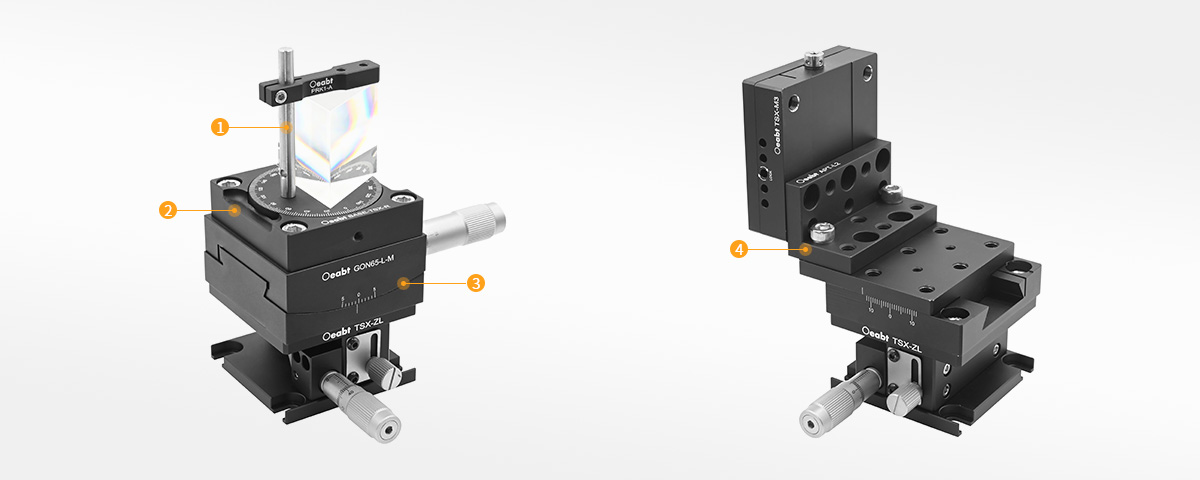

?PRK-A系列壓臂點擊購買>	?BASE-TSX-R 360°旋轉安裝底座點擊購買>
?GON65系列角度位移臺 點擊購買>	?APT-L2 小直角轉接件點擊購買>

TSX-ZL 工程圖下載

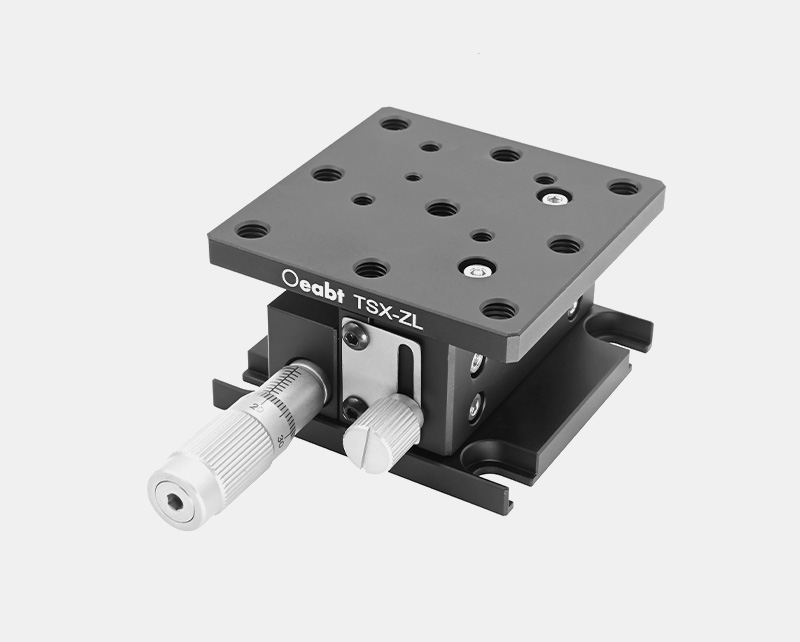

TSX-ZL 縱向升降臺

? 交叉滾柱導軌，測微頭驅動將平面進行Z軸升降；

? 縱向行程：8.5mm；

? 臺面尺寸：63*63mm，螺孔陣列；

? 模塊化設計，可進行 X、XY 或 XYZ 配置堆疊；

? M6沉孔可安裝到公/英制的光學平臺上；

位移臺可以通過擰緊側面的鎖定旋鈕來鎖定位置。采用交叉滾柱軸承來支持運動負載，同時主體由鋁板陽極氧化而成，大程度地消除了內部應力，提高了穩定性。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： TSX-ZL

規格： 63.0*63.0*37.5mm

工程圖：點擊下載

對比：

單價：￥410

發貨日期：當天

購物車：

TSX-ZL 縱向升降臺

規格

63.0*63.0*37.5mm（不含測微頭）
材質

7075鋁合金
重量

285.1g
耐載荷

4kgf
位移軸

/
最大位移行程

8.5mm
螺紋類型

/
產品描述

精度：10μm/刻度（測微頭最小讀數）；
螺孔類型：M4*4處，M6*9處，M6*4處（沉頭孔）；
