參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

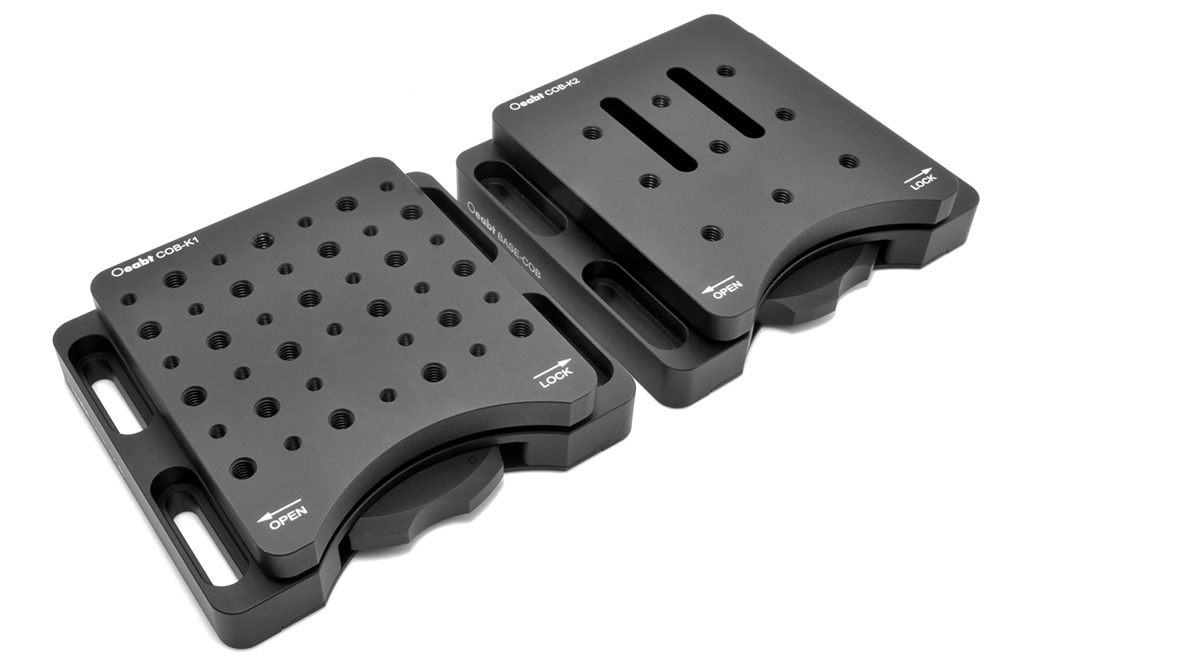

? 快拆底座，頂板和底板通過轉動基座指輪即可快速拆卸安裝；

? 通過鎖定螺紋機械連接，允許以非常高的重復性安裝、卸下和更換光學組件；

? 頂板臺面螺紋孔陣列可提供與光學面包板相同的安裝功能；

? 頂板和底板可單獨購買或以完整組件的形式購買；

快拆底座【頂板+底板】
型號	參數信息
BASE-COB-K1 \| 規格:114.3101.625.4mm; 頂板螺紋:21處M4, 20處M6; 重量: 570.0g;
BASE-COB-K2 \|?規格:114.3101.625.4mm; 頂板螺紋:9處M6, 2條38.6*6.7mm沉頭孔槽; 重量: 565.1g;

頂板/底板
型號	參數信息
COB-K1頂板 \| 規格:88.9101.68.9mm; 螺紋類型:21個M4,20個M6; 重量:183.3g;
COB-K2頂板\| 規格:88.9101.68.9mm; 螺紋類型:9個M6，2條38.6*6.7mm沉頭孔槽; 重量:178.2g;
BASE-COB底板 \| 規格:114.3101.615.1mm; 螺紋類型:4條31.46.4mm沉頭孔槽; 重量:386.4g;

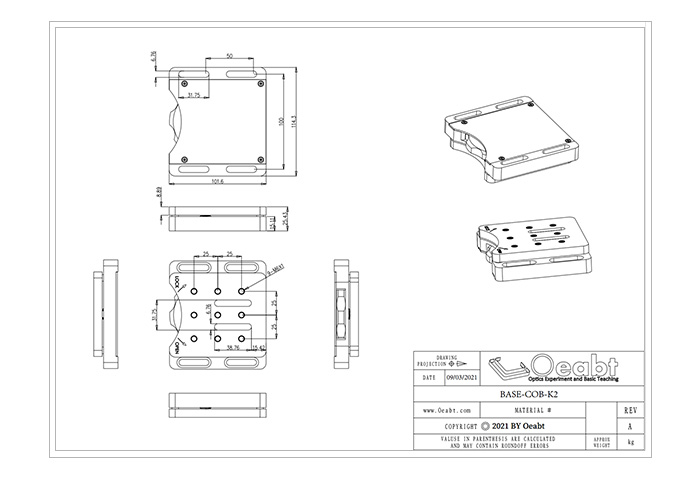

示意圖

通用參數

（1）在需要頻繁更換光學元件或偶爾將參考元件插入光路的設置中，對于要插入和移除出光路的安裝組件，使用快拆底座可極大程度上節省裝配時間。底座具有通過鎖定螺紋機械連接的頂板和底板，允許以非常高的重復性安裝，卸下和更換光學組件。??

（2）基座設計有位于底板中心的螺紋鎖定機構。轉動指輪從而將頂板緊固到底板。由于鎖定機構位于三個運動參考點的中心，所以鎖定壓力是逐漸且均勻地施加，且底板上的三個拋光鋼球與頂板上的硬化錐，凹槽和平面對齊，因次上下板可實現精確地重復定位。

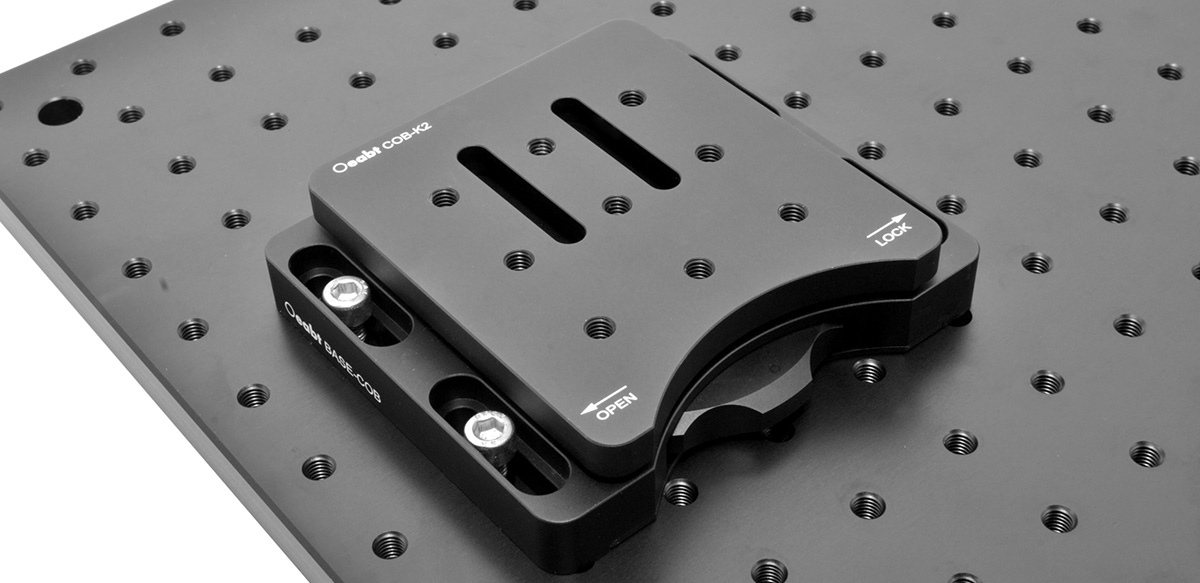

（3）底板具有4條長31.4mm的M6沉頭孔槽，可安裝在平臺或面包板上的任何位置和任何方向。

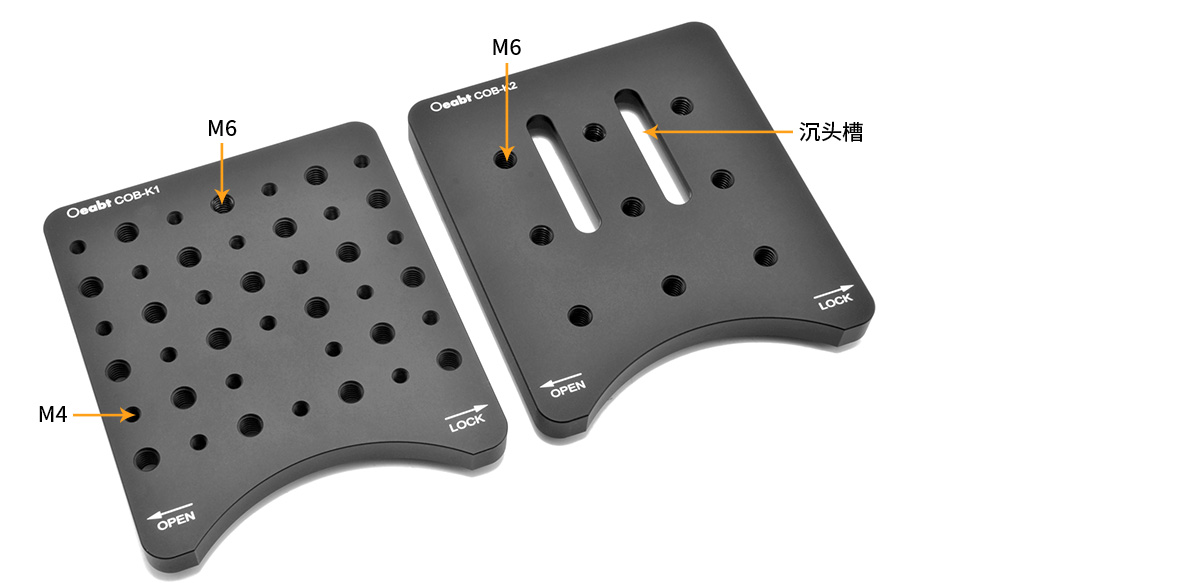

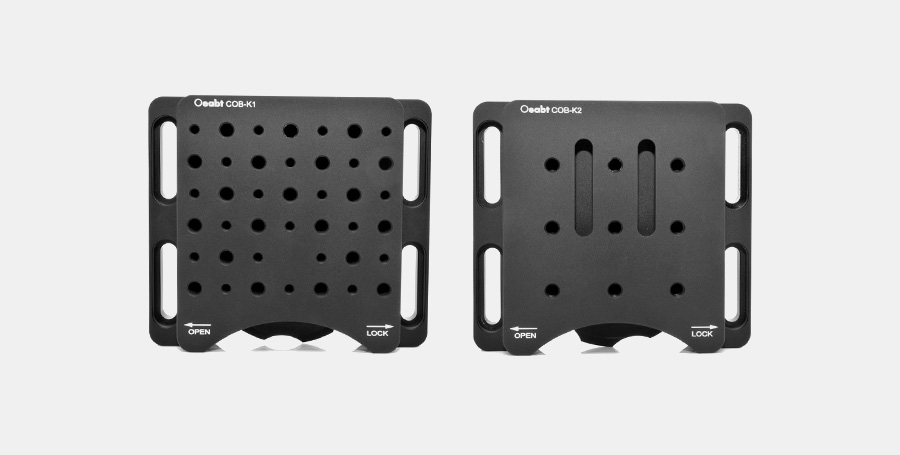

（4）頂板有不同的螺紋孔陣列可供選擇，COB-K1頂板具有21個M4螺紋孔、20個M6螺紋孔。而COB-K2頂板具有9個M6螺紋孔和2條長38.6mm的M6沉頭孔槽。頂板可單獨購買，用于和不同光機械裝置互換使用。

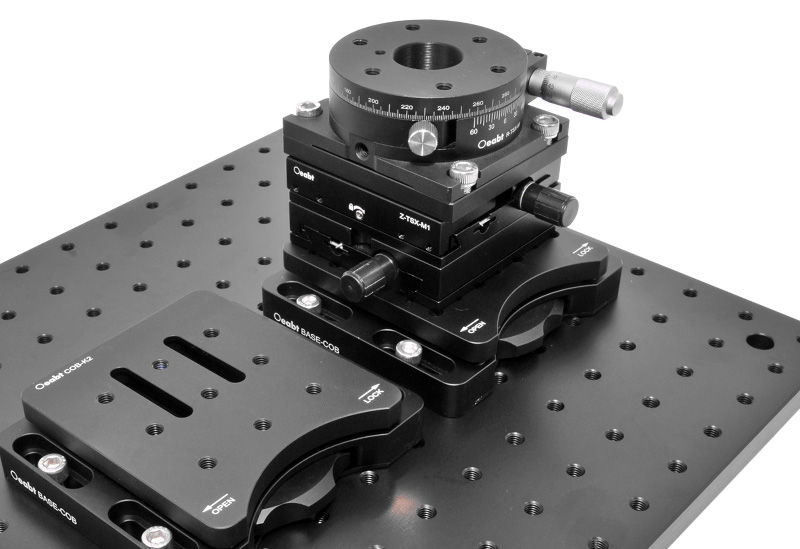

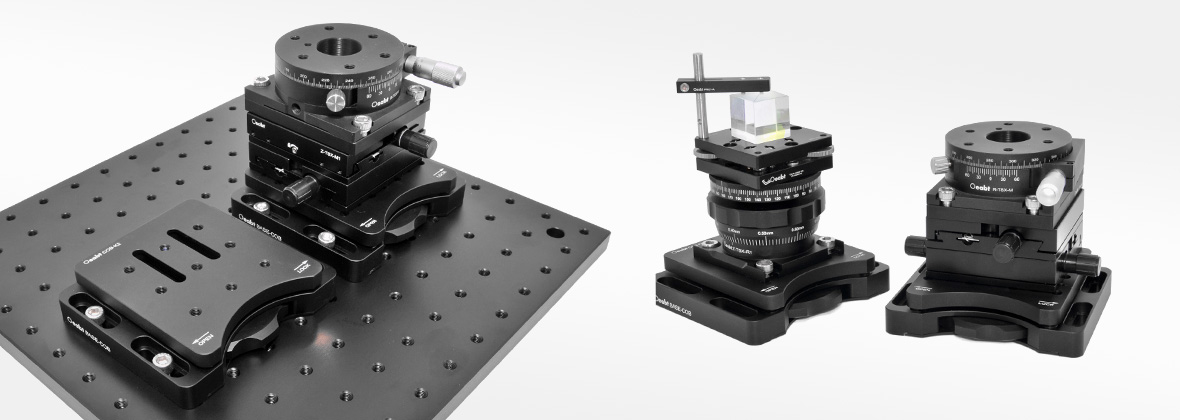

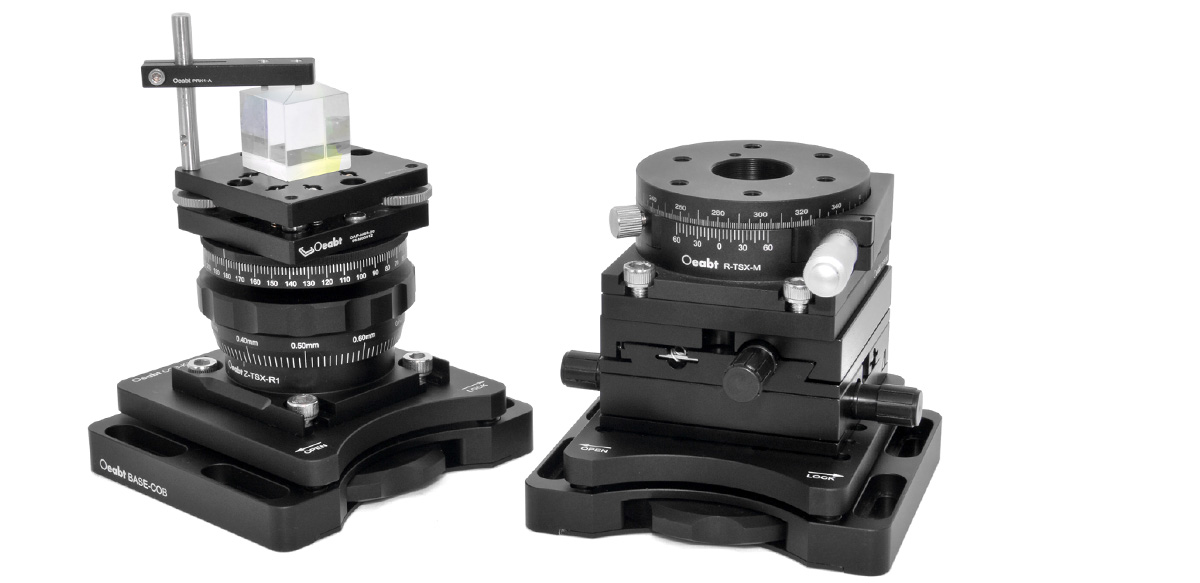

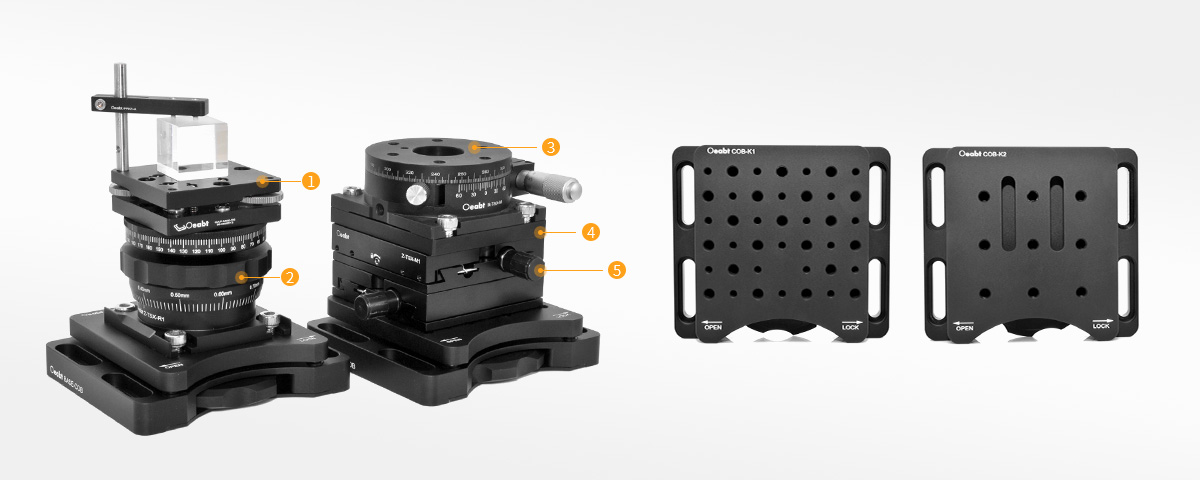

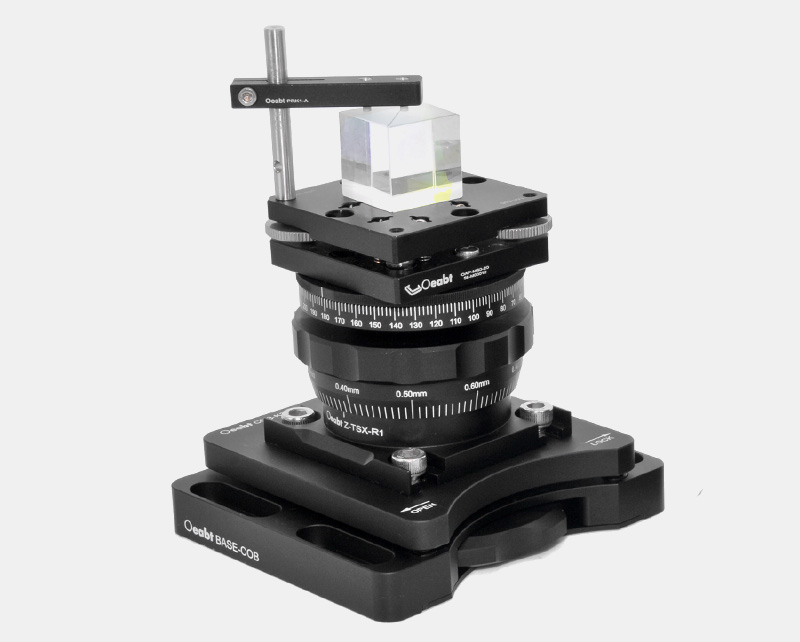

（5）應用示例

???BK60A系列手動水平傾斜臺 點擊購買 >	???Z-TSX-R系列 360°旋轉升降臺 點擊購買 >
???R-TSX-M 360o旋轉位移臺 點擊購買 >	???OPS-M3 轉接板點擊購買 >
???Z-TSX-M1 X軸線性平移臺 點擊購買 >

底板工作面板上多類型螺紋安裝孔陣列，這種自由度方便用戶以寬方位陣列安裝各種組件或平臺。

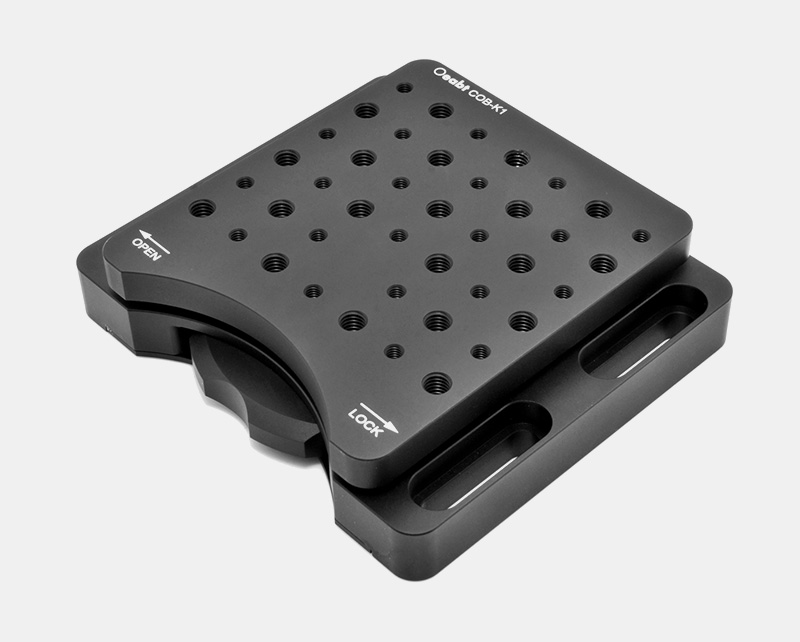

BASE-COB-K1 快拆底座

? 快拆底座，COB-K1頂板+BASE-COB底板通過轉動基座指輪即可快速拆卸安裝；

? 通過鎖定螺紋機械連接，允許以非常高的重復性安裝、卸下和更換光學組件；

? COB-K1頂板臺面螺紋孔21處M4，20處M6；

? 頂板和底板可單獨購買或以完整組件的形式購買；

在需要頻繁更換光學元件或偶爾將參考元件插入光路的設置中，對于要插入和移除出光路的安裝組件，使用快拆底座可極大程度上節省裝配時間。COB-K1頂板具有21個M4螺紋孔、20個M6螺紋孔。頂板可單獨購買，用于和不同光機械裝置互換使用。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： BASE-COB-K1

規格： COB-K1頂板+底板

工程圖：點擊下載

對比：

單價：￥867

發貨日期：當天

購物車：

BASE-COB-K1 快拆底座

規格

114.3*101.6*25.4mm
材質

7075鋁合金　　
重量

183.3g
產品描述

COB-K1頂板+BASE-COB底板;
頂板螺紋: 21個M4,20個M6;
底板螺紋: 4條31.4*6.4mm沉頭孔槽;
型號： COB-K1

規格：頂板

工程圖：點擊下載

對比：

單價：￥300

發貨日期：當天

購物車：

COB-K1頂板

規格

88.9*101.6*8.9mm
材質

7075鋁合金
重量

183.3g
產品描述

螺紋類型:21個M4,20個M6
型號： BASE-COB

規格：底板

工程圖：點擊下載

對比：

單價：￥567

發貨日期：當天

購物車：

BASE-COB底板

規格

114.3*101.6*15.1mm
材質

7075鋁合金
重量

386.4g
產品描述

螺紋類型: 4條*31.4*6.4mm沉頭孔槽;

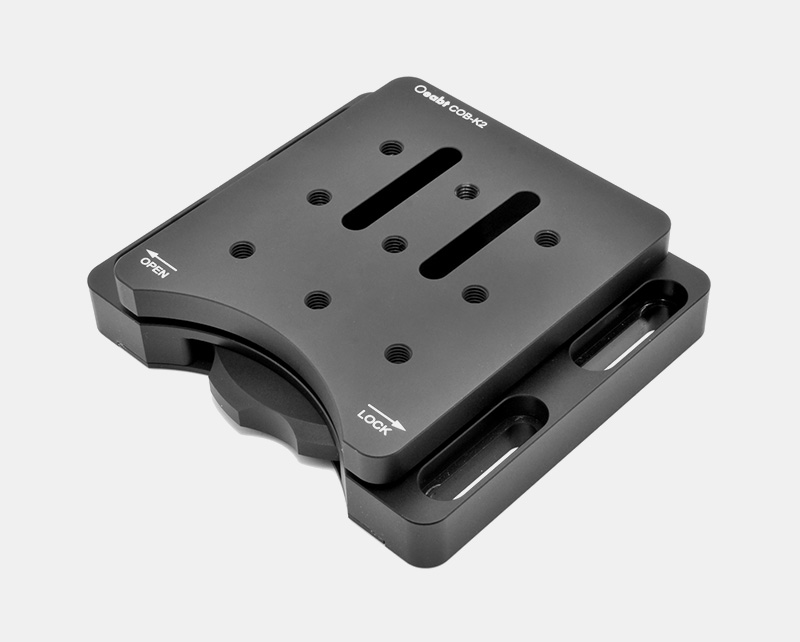

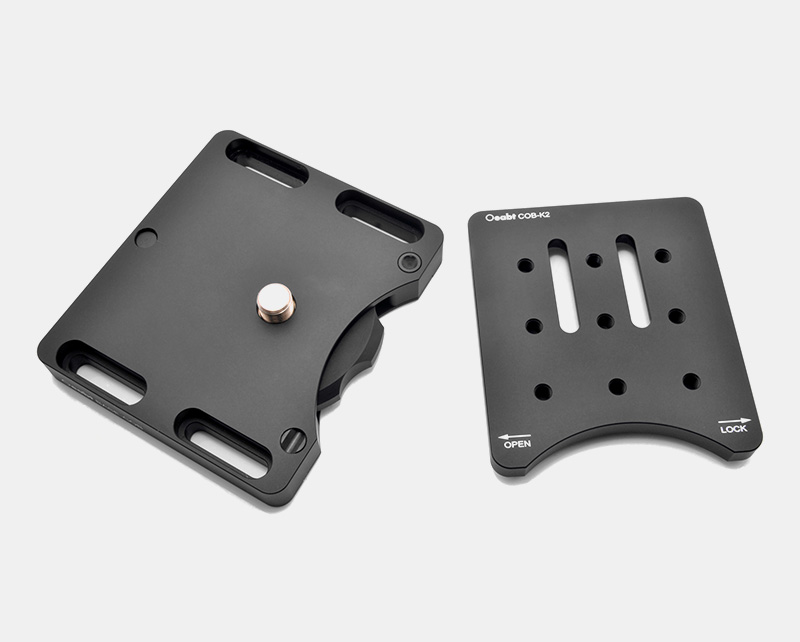

BASE-COB-K2 快拆底座

? 快拆底座，COB-K2頂板+BASE-COB底板通過轉動基座指輪即可快速拆卸安裝；

? 通過鎖定螺紋機械連接，允許以非常高的重復性安裝、卸下和更換光學組件；

? COB-K2頂板臺面具有9處M6螺紋孔和2條長38.6mm的M6沉頭孔槽；

? 頂板和底板可單獨購買或以完整組件的形式購買；

在需要頻繁更換光學元件或偶爾將參考元件插入光路的設置中，對于要插入和移除出光路的安裝組件，使用快拆底座可極大程度上節省裝配時間。COB-K2頂板具有9個M6螺紋孔和2條長38.6mm的M6沉頭孔槽。頂板可單獨購買，用于和不同光機械裝置互換使用。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： BASE-COB-K2

規格： COB-K2頂板+底板

工程圖：點擊下載

對比：

單價：￥867

發貨日期：當天

購物車：

BASE-COB-K2 快拆底座

規格

114.3*101.6*25.4mm
材質

7075鋁合金
重量

565.1g
產品描述

頂板螺紋: 9個M6, 2條38.6*6.7mm沉頭孔槽;
底板螺紋: 4條31.4*6.4mm沉頭孔槽;
型號： COB-K2

規格：頂板

工程圖：點擊下載

對比：

單價：￥300

發貨日期：當天

購物車：

COB-K2頂板

規格

88.9*101.6*8.9mm
材質

7075鋁合金
重量

178.2g
產品描述

螺紋類型: 9個M6，2條38.6*6.7mm沉頭孔槽;
型號： BASE-COB

規格：底板

工程圖：點擊下載

對比：

單價：￥567

發貨日期：當天

購物車：

BASE-COB底板

規格

114.3*101.6*15.1mm
材質

7075鋁合金
重量

386.4g
產品描述

螺紋類型: 4條*31.4*6.4mm沉頭孔槽;
