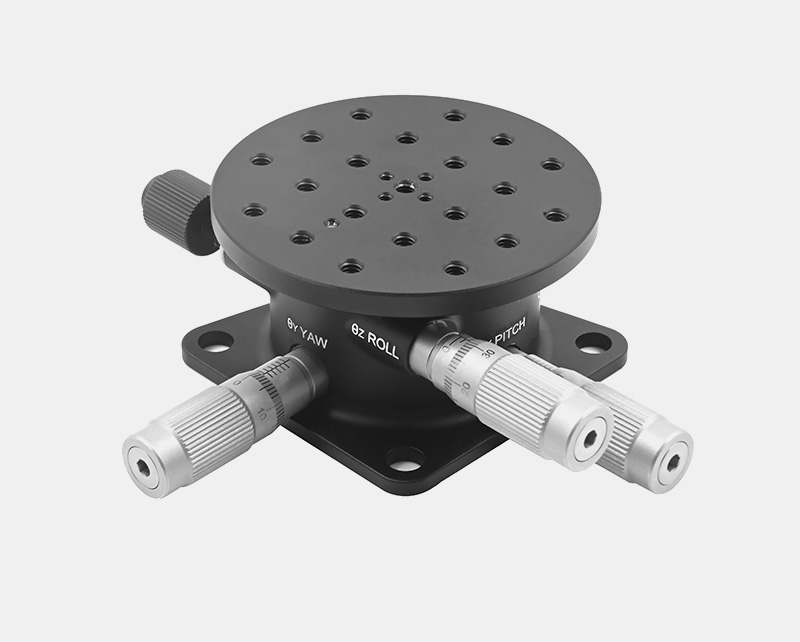

產品說明
? 測微頭控制仰俯、傾斜和旋轉；
? 調節范圍：仰俯傾斜±4.1°，旋轉±9.5°；
? 臺面高度：37.5mm；

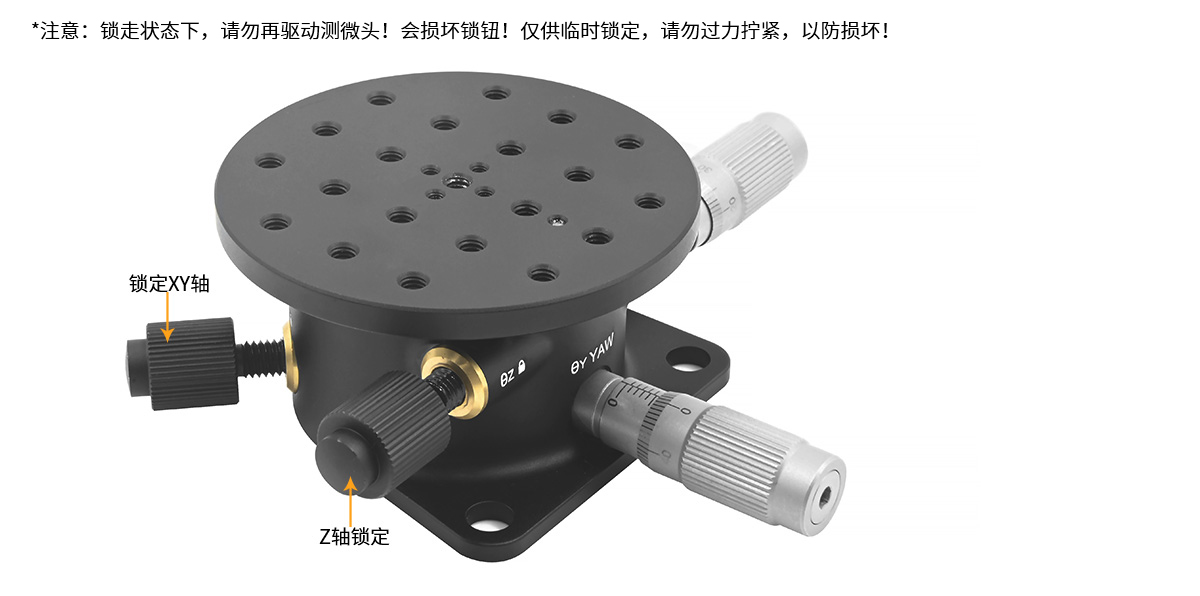

? 手?jǐn)Q旋鈕可限位、臨時鎖定θXYZ軸；
? 臺面M4螺孔陣列，間距12.5mm；

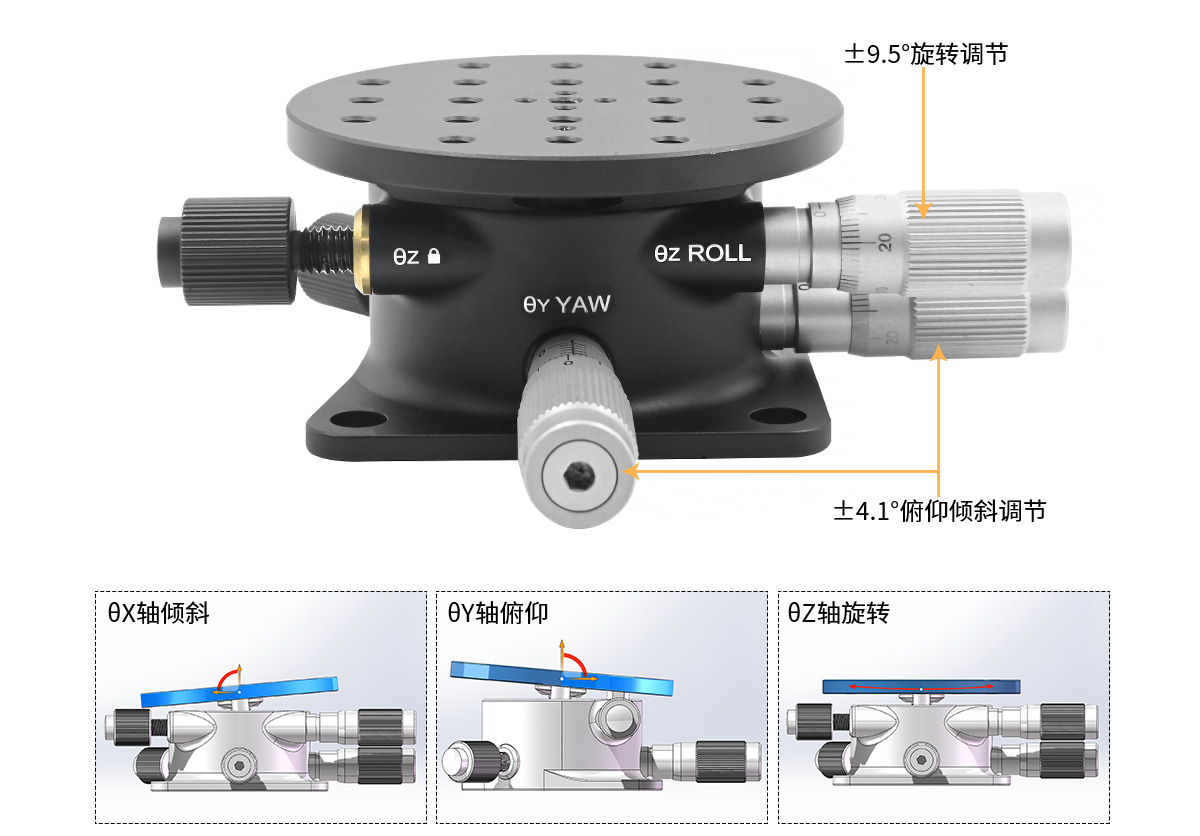

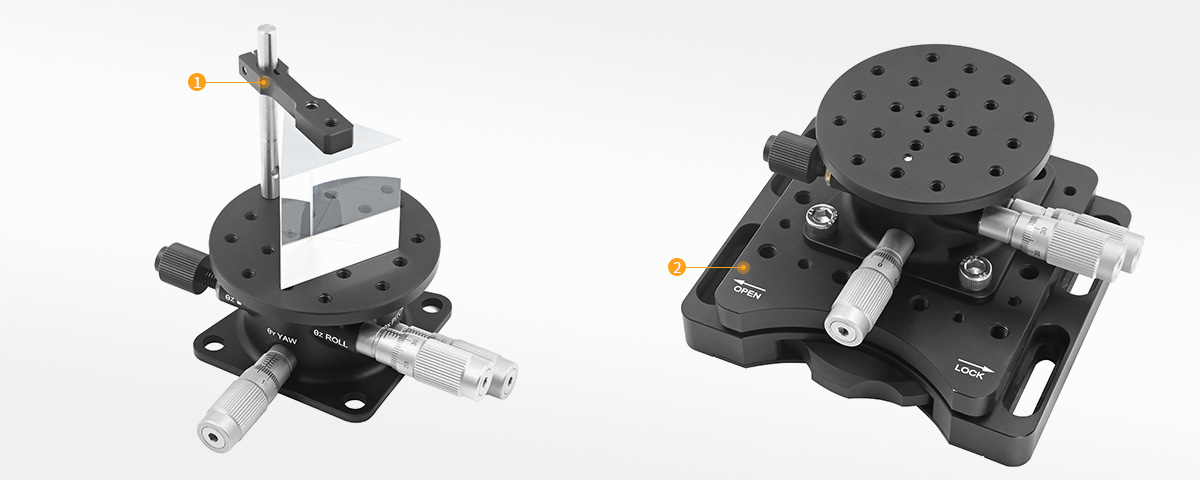

TAP-TR傾斜旋轉位移臺可實現±4.1°的俯仰、傾斜調節以及±9.5°的旋轉調節。配置SM13測微頭控制俯仰、傾斜和旋轉，分度值為10μm。轉動一圈測微頭可實現1.85°（分辨率0.037°）的仰俯傾斜調節和1.7°/轉（分辨率0.034°）的旋轉調節。
| 型號 |
TAP-TR |
| 規格 |
?70.0*37.5mm（不含測微頭） |
| 調節范圍 |
仰俯傾斜：±4.1°，精度1.85/轉，分辨率0.037° 旋轉：±9.5°，精度1.7°/轉，分辨率0.034° |
| 螺孔類型 |
M4*21處，M6*3處（通孔） |
| 負載能力 | 1kg |
| 重量 |
318.9g |
| 材質 |
7075鋁合金 |

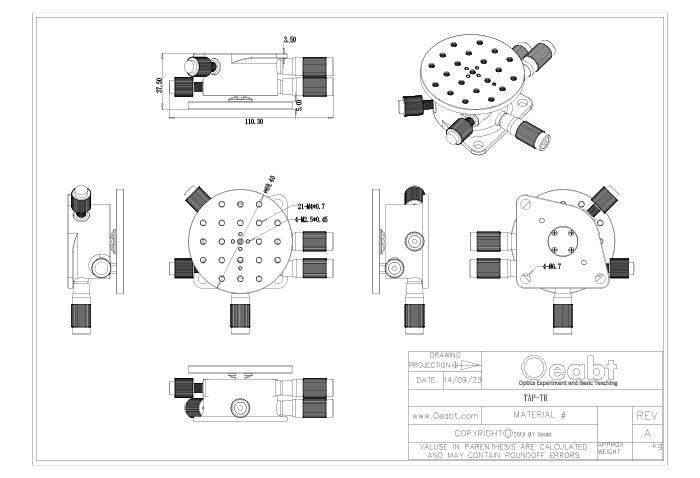

TAP-TR 工程圖下載
