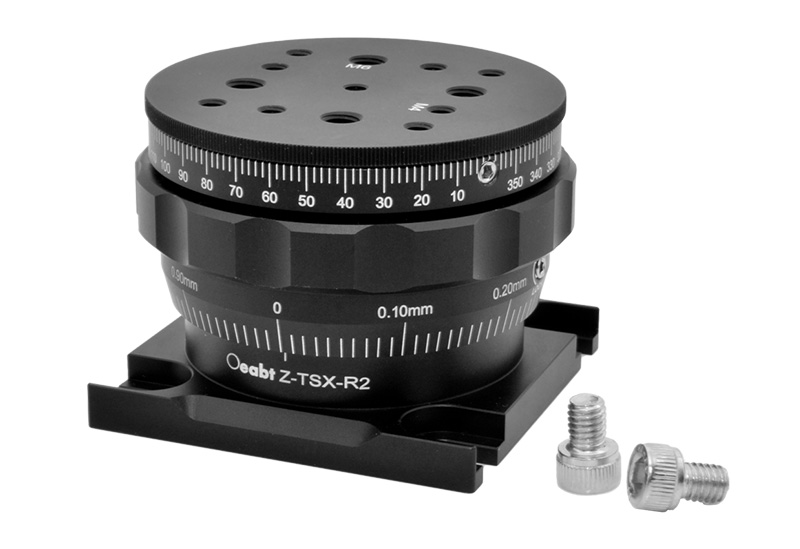

產品說明
? 高穩定性、可鎖定的垂直和旋轉運動升降臺；

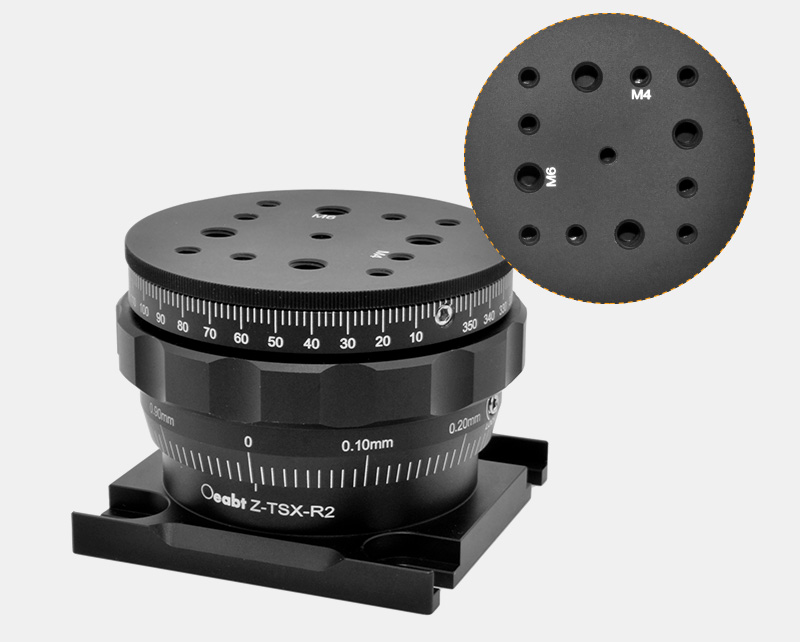

? 頂部平臺安裝表面?67.0mm，可旋轉360°粗調并鎖定位置；

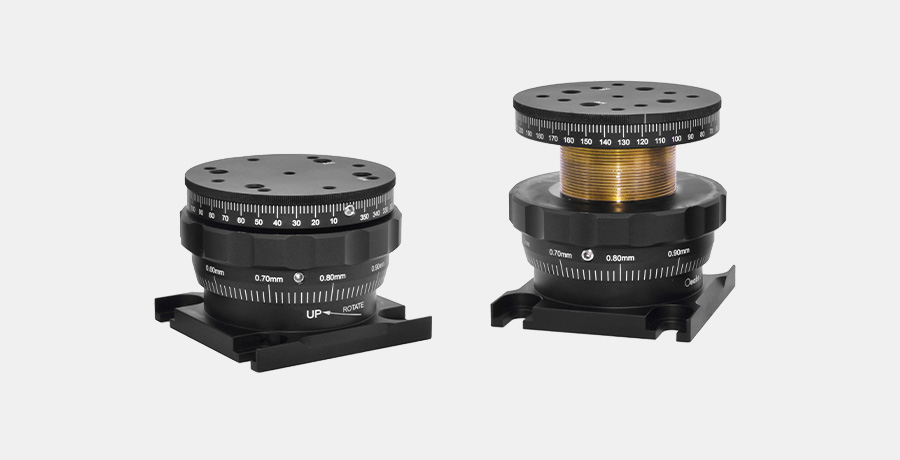

? 垂直調節范圍26mm，從50.8mm到76.8mm；
? 靜態與動態負載能力5kg（110.2lbs）；

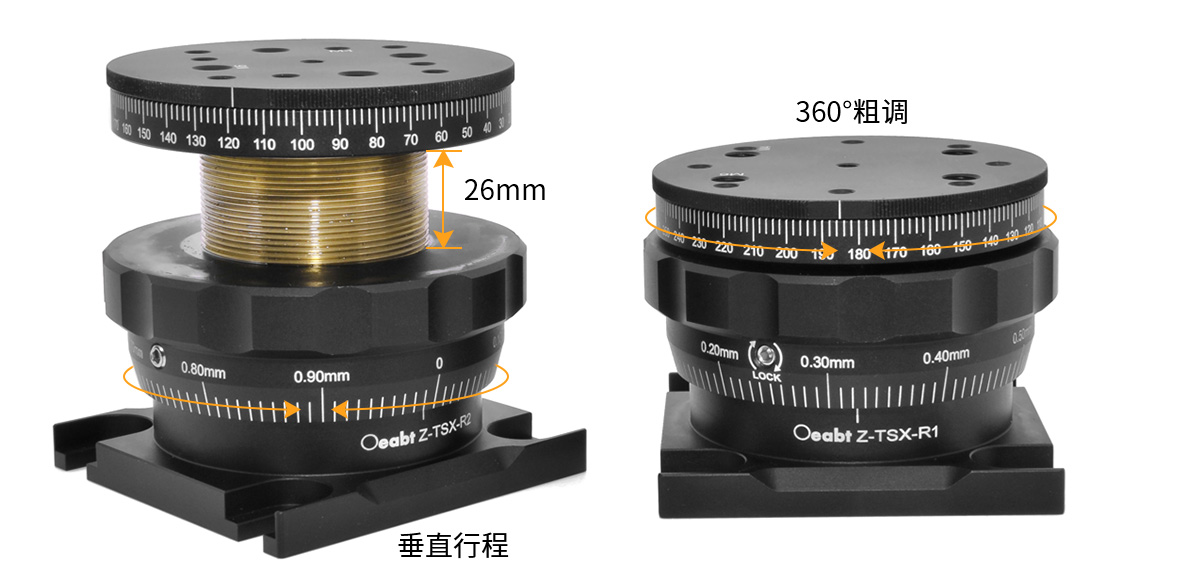

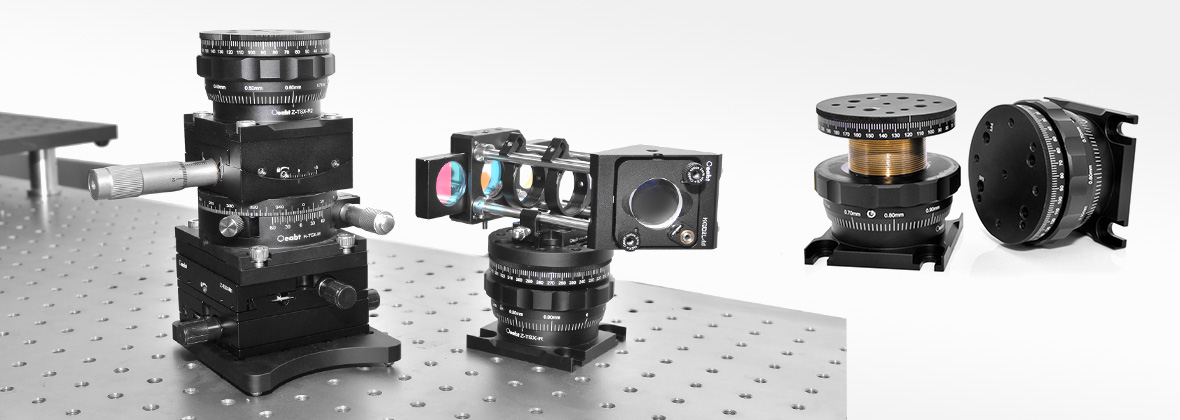

高度可調旋轉臺是一種緊湊型安裝平臺，其運動量程可鎖，并可以堅固穩定、不擺動的將光學元件安裝在任何高度。扇形調整環可提供26mm的非旋轉垂直行程，并且平臺可旋轉360°粗調并鎖定位置。
|
型號 |
Z-TSX-R1 |
Z-TSX-R2 |
|
規格 |
?71.3*51.1mm |
|
|
工作臺面 |
?67.0mm |
|
|
粗調行程 |
360°，刻度2° |
|
|
升降行程 |
垂直調節26.0mm, 刻度0.01mm |
|
|
負載能力 |
5kg（110.2lbs） |
|
|

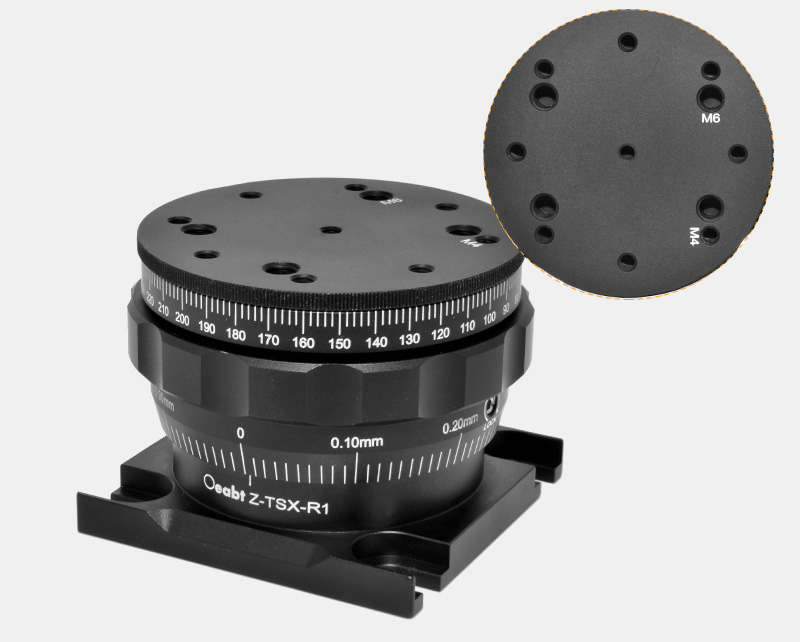

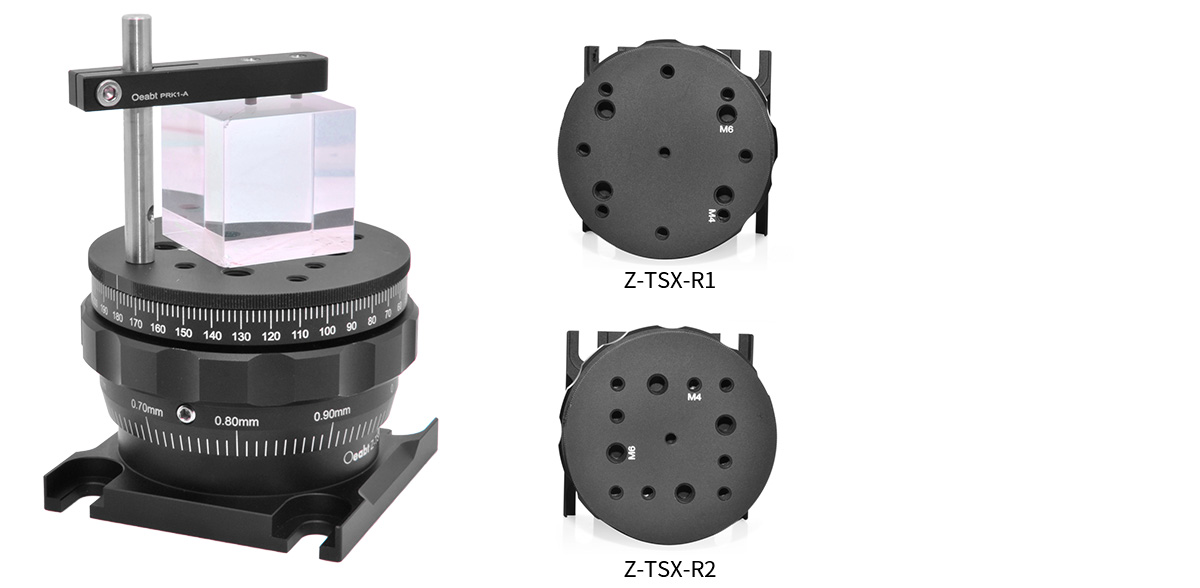

螺紋類型 |
M4（9處）和M6（4處） |
|
|
重量 |
565.6g |
562.7g |
|
材質 |
7075鋁合金 |
|

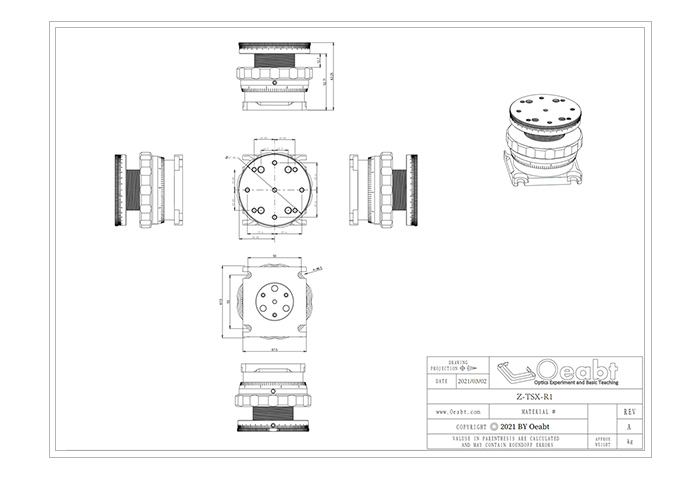

Z-TSX-R系列 工程圖
