低漂移系列
Low drift series
? 可直接兼容Z-TSX-M1線性平移臺和R-TSX-M旋轉位移臺；
? 用于將光組件安裝固定于工作臺面上或組合多種調整架，能滿足連接固定和需要轉接的應用；
? 螺孔陣列包含多種螺紋選項，以便安裝光機械組件；
? 實心的安裝表面，使用壓臂可夾持用于棱鏡、分束鏡等光學元件；
|

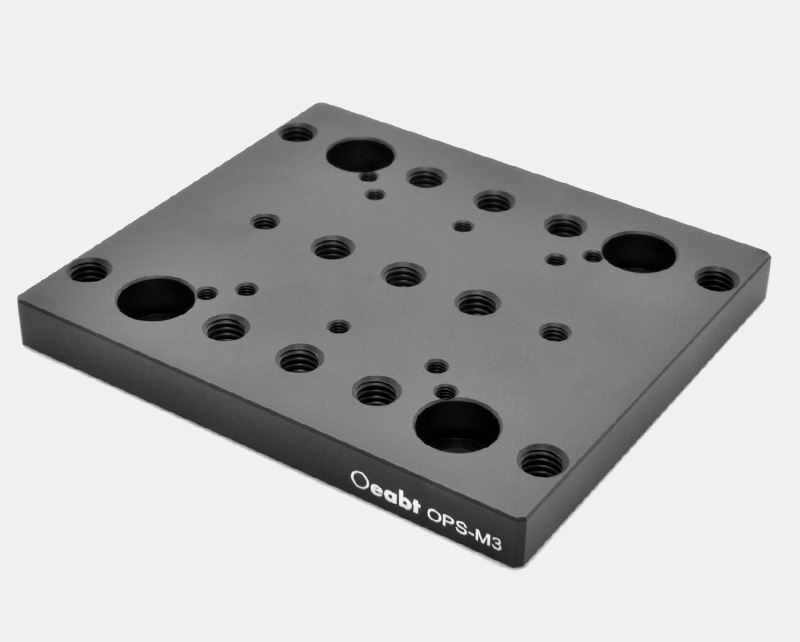

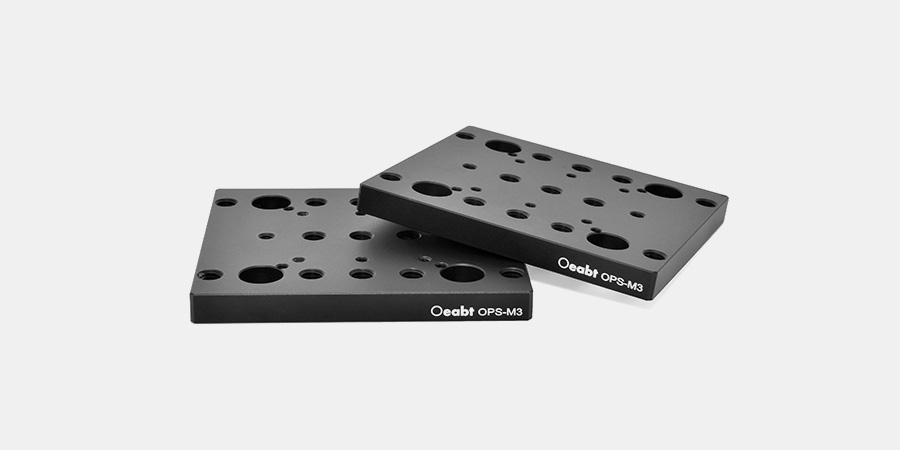

型號 |
OPS-M3 |
|
規格 |
75.0*73.0*8.0mm |
|
螺紋類型 |
4處M6沉頭孔, 13處M6, 2處M4, 10處M3 |
|
重量 |
113.5g |
|
材質 |
7075鋁合金 |

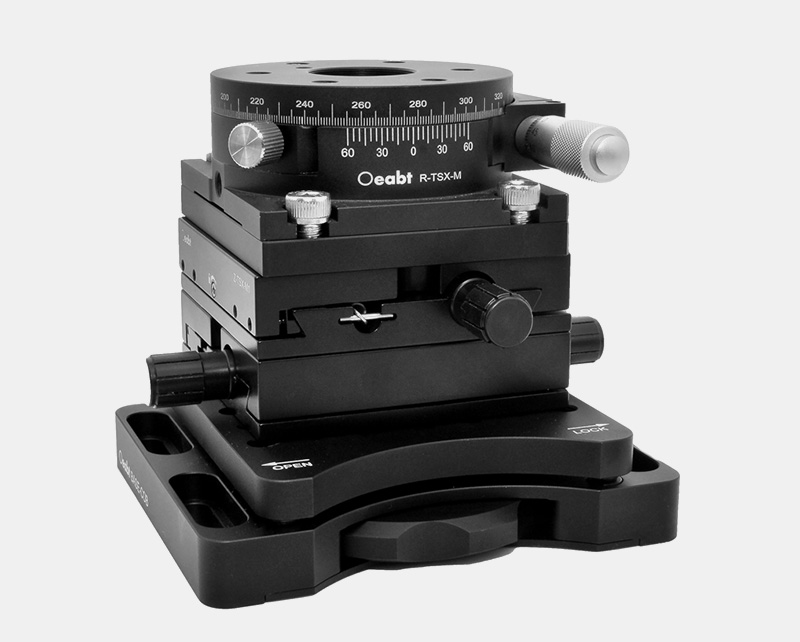

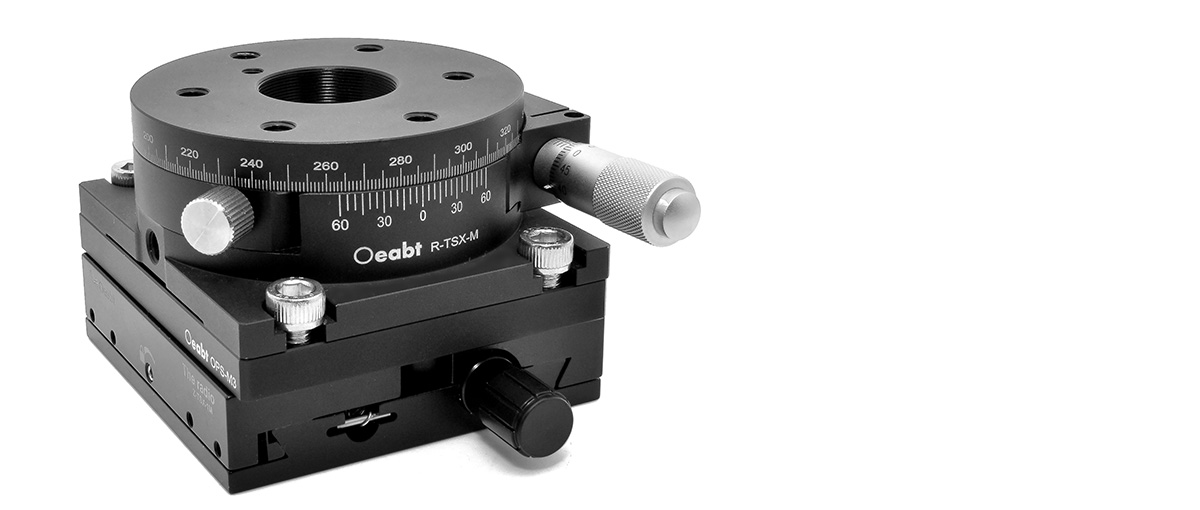

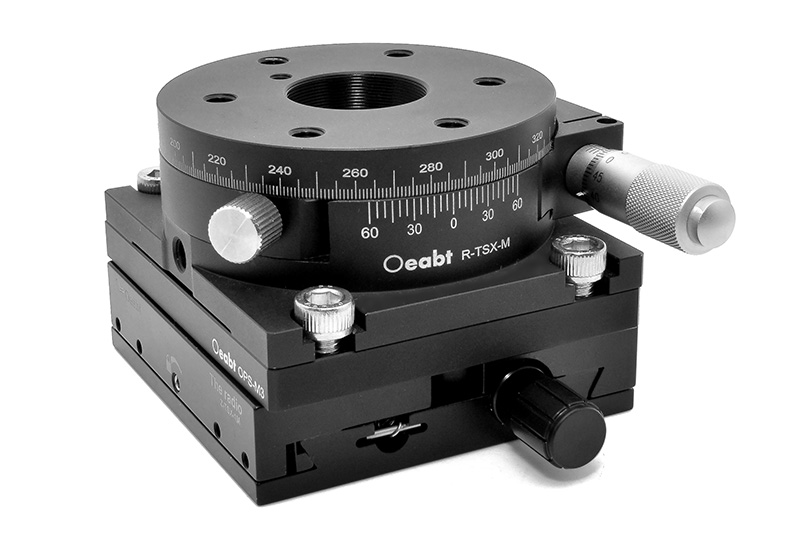

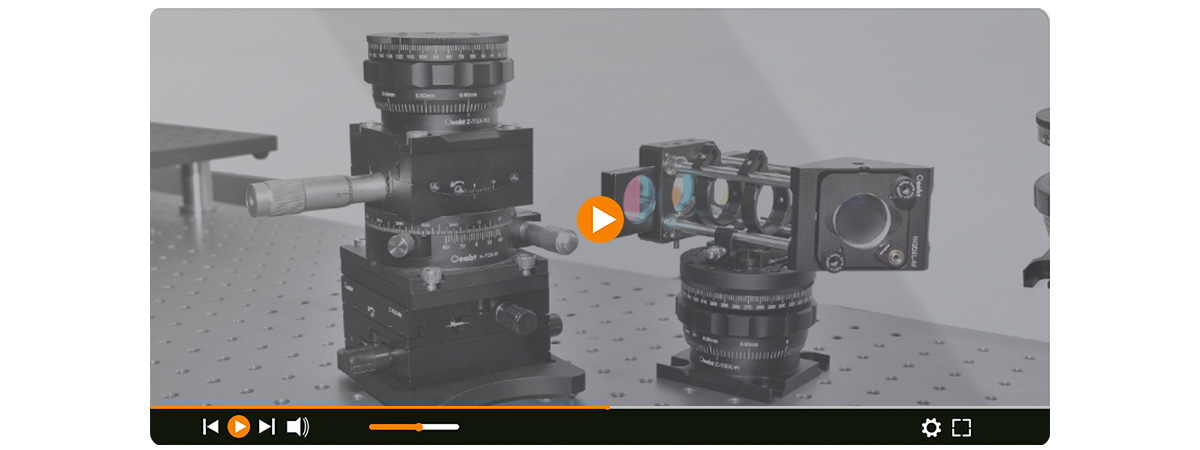

（1）轉接板表面標準的螺紋孔徑孔距，通用性強，可實現多種用途，安裝、固定、轉接方便靈活。其位置分布可以讓轉接板直接兼容我們的Z-TSX-M1線性平移臺和R-TSX-M旋轉位移臺，通過四個M6沉頭孔固定線性平移臺，在其頂部搭載旋轉臺，進行層疊多軸向運動控制組件。

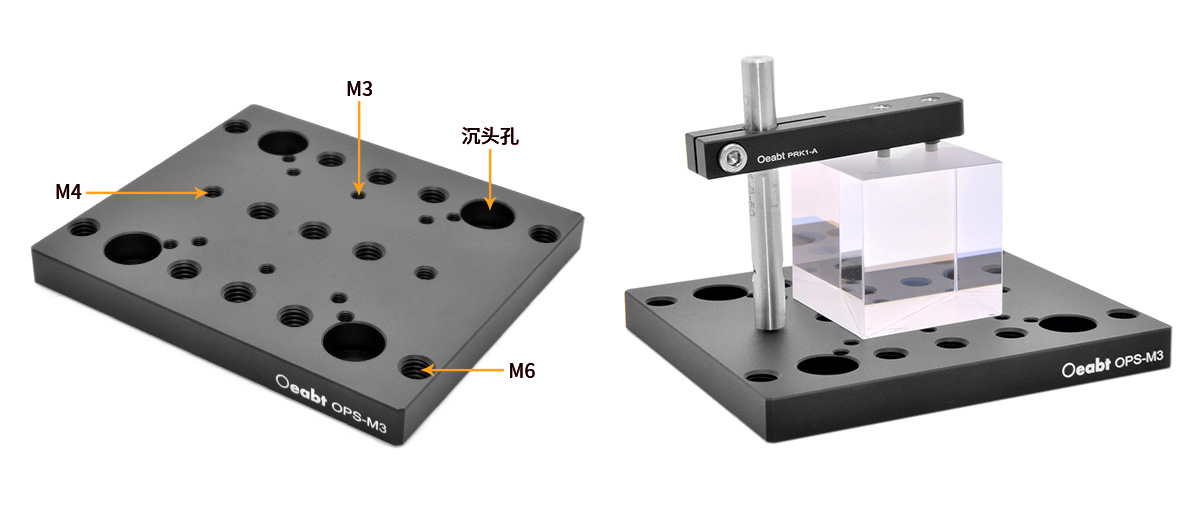

（2）安裝表面包含4處M6沉頭孔，13處M6螺孔，2處M4螺孔，10處M3螺孔，便于安裝光機械組件。通過PRK1-A壓臂，可以將光學元件固定在轉接板的頂部。
? 可直接兼容Z-TSX-M1線性平移臺和R-TSX-M旋轉位移臺；
? 用于將光組件安裝固定于工作臺面上或組合多種調整架，能滿足連接固定和需要轉接的應用；
? 螺孔陣列包含多種螺紋選項，以便安裝光機械組件；
? 實心的安裝表面，使用壓臂可夾持用于棱鏡、分束鏡等光學元件；

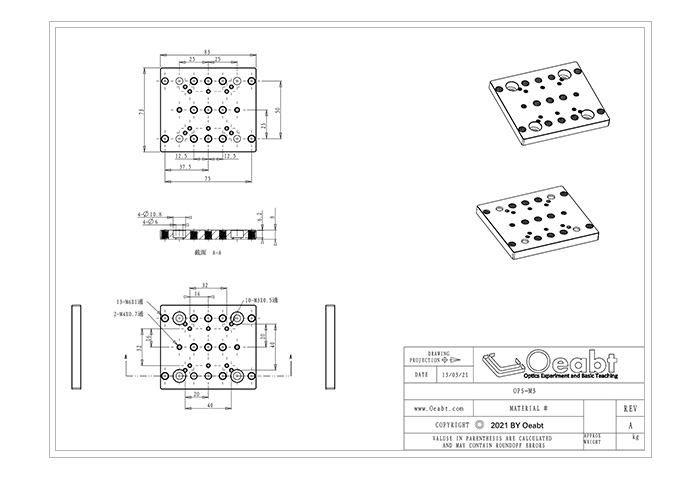

工程圖下載
